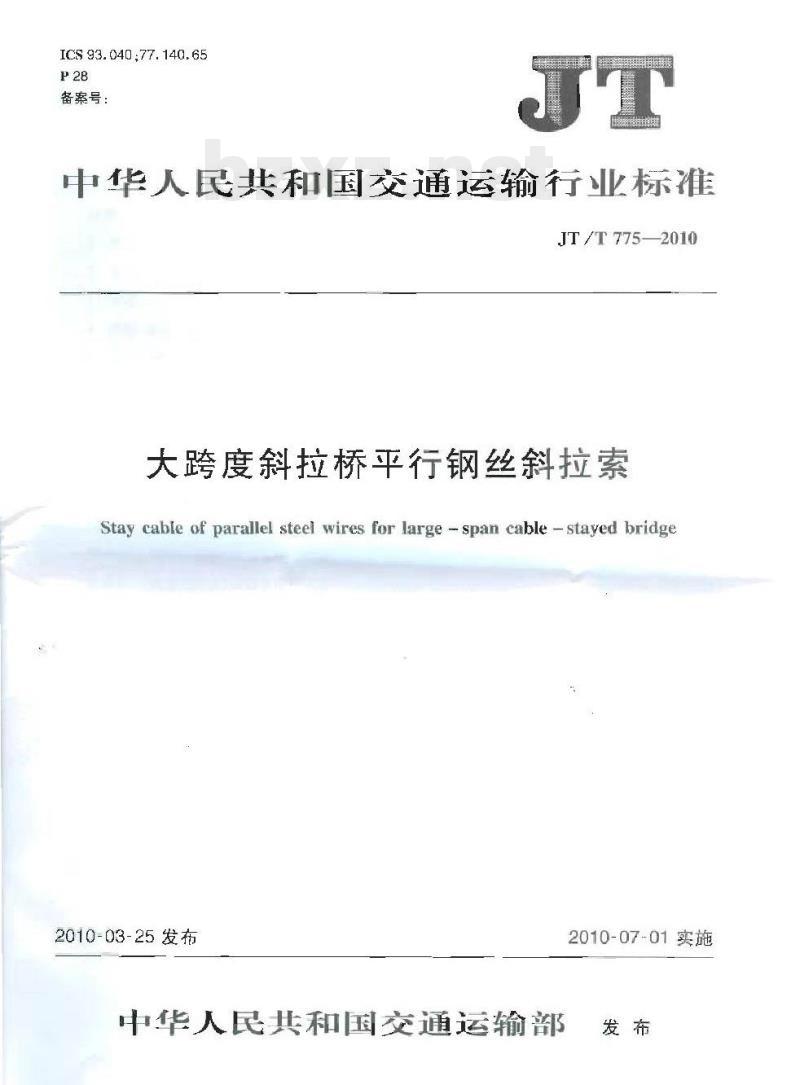

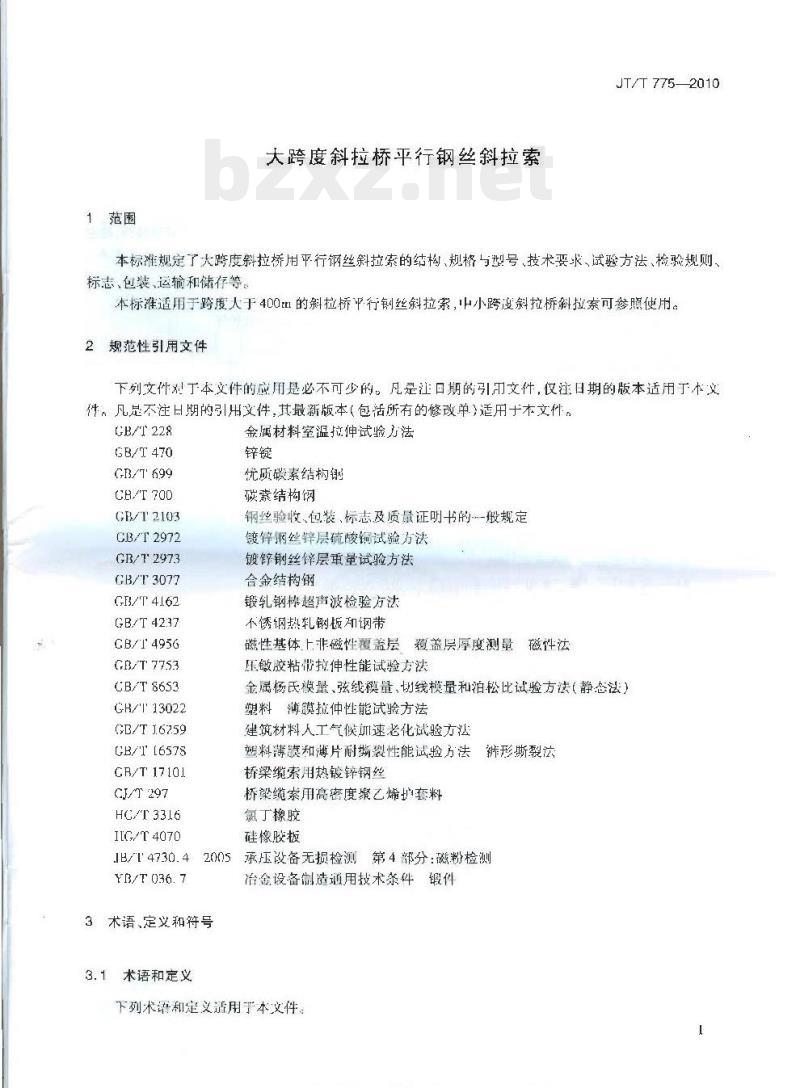

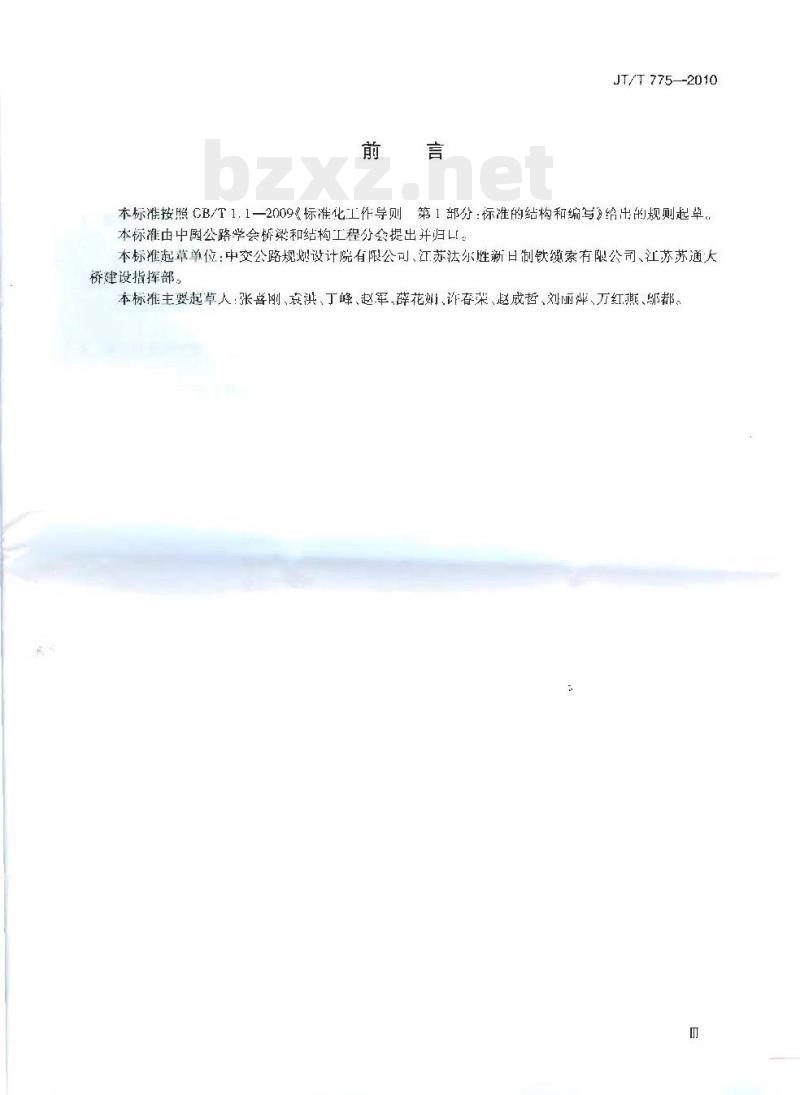

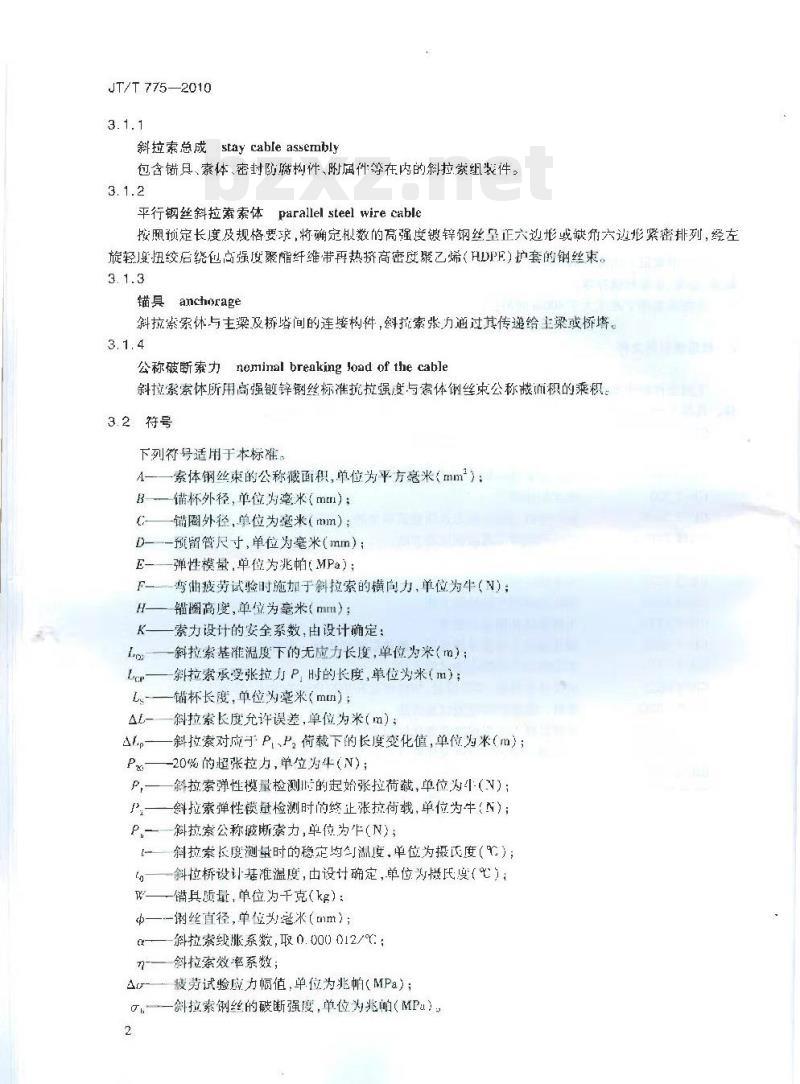

中华人民共和国交通运输行业标准 JT/T 775—2010 大跨度斜拉桥平行钢丝斜拉索 2010-03-25 发布 中华人民共和国交通运输部 2010-07-01 实施 前言 本标准按照 GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。本标准由中公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：中交公路规划设计院有限公司、江苏法尔胜新日制铁索有限公司、江苏苏通大桥建设指挥部 本标准主要起草人：张音刚、洪波、丁峰、赵军、薛花、赵荣、赵成哲、刘丽烨、万红燕、邬都明 1 范围 本标准规定了大跨度斜拉桥用平行钢丝斜拉索的结构、规格与型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。 本标准适用于跨度大于400m的斜拉桥平行钢丝斜拉索，中小跨径斜拉桥斜拉索可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228 金属材料室温拉伸试验方法 GB/T 470 锌锭 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2972 镀锌钢丝 GB/T 2973 锌层硫酸铜试验方法 GB/T 3077 镀锌钢丝锌层重量试验方法 GB/T 4162 合金结构钢 GB/T 4237 锻轧钢棒 GB/T 4956 超声波检验方法 GB/T 7753 不锈钢热轧钢板和钢带 GB/T 8653 磁性基体上非磁性覆盖层 GB/T 13022 覆盖层厚度测量磁件法 GB/T 6259 压敏胶粘带拉伸性能试验方法 GB/T 6578 金属杨氏模量、弦线模量、切线模量和泊松比试验方法（静态法） GB/T 17101 塑料薄膜拉伸性能试验方法 GB/T 2973 建筑材料人工气候加速老化试验方法 GB/T 3316 塑料薄膜和薄片耐撕裂性能试验方法 GB/T 4070 桥梁缆索用热镀锌钢丝 GB/T 4730.4 承压设备无损检测 第4部分：磁粉检测 3 术语、定义和符号 3.1 术语和定义 下列术语和定义适用于本文件。 3.1.1 斜拉索总成 stay cable assembly：包含锚具、索体、密封防腐构件、附属件等在内的斜拉索组件。 3.1.2 平行钢丝斜拉索索体 parallel steel wire cable：按照预定长度及规格要求，将确定根数的高强度镀锌钢丝按正六边形或缺角六边形紧密排列，经左旋轻度扭绞后，绕包高强度聚纤维带再热挤高密度聚乙烯（HDPE）护套的钢丝束。 3.1.3 锚具 anchorage：斜拉索索体与主梁及桥塔间的连接构件，斜拉索张力通过锚具传递给主梁或桥塔。 3.1.4 公称破断索力 nominal breaking force of the cable：斜拉索索体所用高强镀锌钢丝标准抗拉强度与索体丝束公称截面积的乘积。 3.2 符号 下列符号适用于本标准。 A — 索体钢丝束的公称截面积，单位为平方毫米（mm²); B — 锚杯外径，单位为毫米（mm）; C — 锚圈外径，单位为毫米（mm）; D — 预留管尺寸，单位为毫米（mm）; E — 弹性模量，单位为兆帕（MPa）; F — 弯曲疲劳试验时施加于斜拉索的横向力，单位为牛（N）; H — 锚圈高度，单位为毫米（mm）; K — 索力设计的安全系数，由设计确定； Lo — 斜拉索基准温度下的无应力长度，单位为米（m）; L — 斜拉索对应于PL载荷下的长度，单位为米（m）; Lp — 斜拉索长度允许误差，单位为米（m）; ΔL — 斜拉索对应于PL荷载下的长度变化值，单位为米（m）; P2 — 20%的超张拉力，单位为牛（N）; P1 — 斜拉索弹性模量检测的起始张拉荷载，单位为牛（N）; P — 斜拉索弹性模量检测时的终止张拉荷载，单位为牛（N）; Pn — 斜拉索公称破断索力，单位为牛（N）; t₀ — 斜拉索长度测量时的稳定均匀温度，单位为摄氏度（℃）; t — 斜拉桥设计基准温度，由设计确定，单位为摄氏度（℃）; W — 锚具质量，单位为千克（kg）; d — 丝直径，单位为毫米（mm）; α — 斜拉索线膨胀系数，取 0.000012/%; η — 斜拉索效率系数; σ — 疲劳试验应力幅值，单位为兆帕（MPa）; σ_b — 斜拉索丝的破断强度，单位为兆帕（MPa）。 4 结构、规格与型号 4.1 结构与规格 4.1.1 成品平行钢丝斜拉索 4.1.1.1 成品平行钢丝斜拉索基本结构如图1所示。 图1：成品斜拉索结构图 （1—锚杯；2—锚圈；3—连接筒；4—索体） 4.1.1.2 成品平行钢丝斜拉索索体防腐用热挤双层HDPE护套，内层护套为黑色，外层护套宜为彩色。其断面结构如图2所示。 图2：断面结构示意图 （1—高密度镀锌钢丝；2—高强聚纤维带；3—内层护套；4—外层护套） 4.1.1.3 为提高斜拉索的耐久性，可在上述结构基础上，在钢丝束外或高密度聚乙烯护套外缠绕氟化膜胶带。 4.1.1.4 斜拉索的规格、直径、索力、高密度聚乙烯护套厚度等参数见附录A。 4.1.2 锚具 4.1.2.1 大跨度斜拉桥平行钢丝斜拉索所用锚具分为螺纹调整式锚具和垫板调整式锚具。螺纹调整式锚具用来通过螺纹调整斜拉索总成的安装长度，垫板调整式锚具采用调隙垫板调整斜拉索总成的安装长度。 4.1.2.2 大跨度斜拉桥常用的钳固结构为冷铸头锚，其组成部件包括盖板、分丝板、连接筒、锚杯等如图3所示。 图3：冷铸头锚结构示意图 （1—盖板；2—分丝板；3—锚杯；4—连接筒；5—密封胶圈；6—密封对压环；7—张拉端锚杯；8—固定端锚杯；9—连接筒a；10—预留管；11—热收缩套；12—密封填料；13—冷铸锚固填料；14—斜拉索索体） 锚具的规格、尺寸等参数见附录B。 4.2 型号 4.2.1 斜拉索的规格型号由斜拉索代号及钢丝根数组成，表示方法如下： 斜拉索代号：LPES 钢丝数：7 4.2.2 冷铸头锚的规格型号由冷铸头锚代号与钢丝根数组成，表示方法如下： 冷铸头锚代号：LMLPES 钢丝数：7 5 技术要求 5.1 材料 5.1.1 镀锌钢丝 大跨度斜拉桥平行钢丝斜拉索宜采用7.0mm，强度为1770MPa的高强度镀锌钢丝。其尺寸、外形、质量、力学性能、化学成分及技术指标应符合GB/T 117101及表1规定；镀锌钢丝应有质量保证单和合格证。 表1：镀锌钢丝技术要求 | 序号 | 项目 | 技术指标 | | :--- | :--- | :--- | | 1 | 公称直径 (mm) | 7.0 ± 0.07 | | 2 | 不圆度 (mm) | ≤ 0.07 | | 3 | 公称截面积 (mm²) | 38.5 | | 4 | 理论质量 (kg/m) | 0.301 | | 5 | 抗拉强度 (MPa) | 1770 | | 6 | 屈服强度 (MPa) | 1580 | | 7 | 伸长率 (%) | 24.0 | | 8 | 弹性模量 (MPa) | (2.0 ± 0.1) × 10^5 | | 9 | 反复弯曲 (≥5次) | 不断裂 | | 10 | 缠绕 (8圈) | 不断裂 | | 11 | 扭转性能 (8次) | 不断裂 | | 12 | 松弛 (%) | 2.5 | | 13 | 松弛性能 (2×10^6 次) | 不断裂 | | 14 | 锌层单位质量 (g/m) | < 0.13 | | 15 | 线径增加的平均值 (mm) | 1.50 | | 16 | 锌层附着性 | 不起层，不剥离 | | 17 | 硫酸铜试验 (3-4次, 每次60g) | 不挂 | | 18 | 延伸性能 | 取弦长1000mm的钢丝，其与弦的最大自然差 ≤ 15mm | 5.1.1.2 制造钢丝用盘条的钢牌号由生产厂家选择，但硫、磷含量均不得超过0.025%，铜含量不得超过0.20%；应采用经渗碳体化处理的盘条；锌锭应采用GB/T 470中0号或1号锌。 5.1.1.3 钢丝镀锌后应进行相应的稳定化处理，以保证钢丝性能达到要求。 5.1.1.4 镀锌钢丝进场后应按GB/T 2103的规定进行验收，使用前应进行每批5%的抽样检测，检测项目为抗拉强度、屈服强度和...
