【JT交通运输标准】 钢制打捞浮筒第2部分:保养与维修

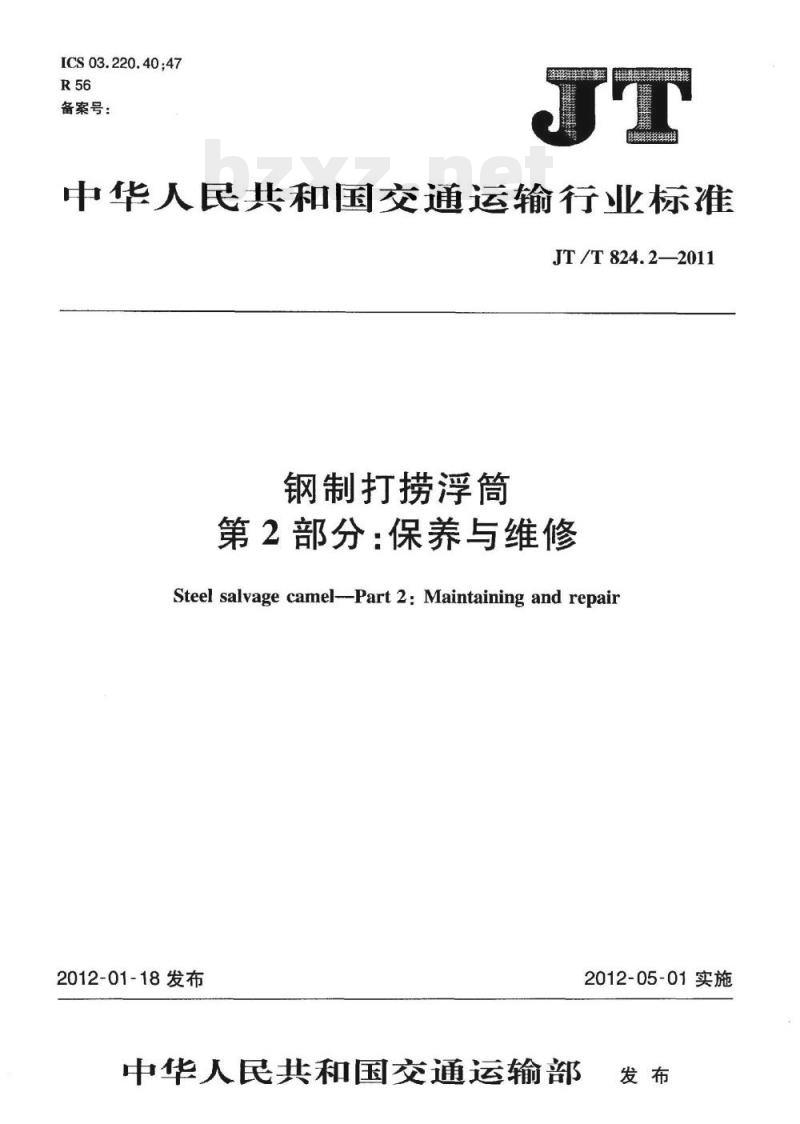

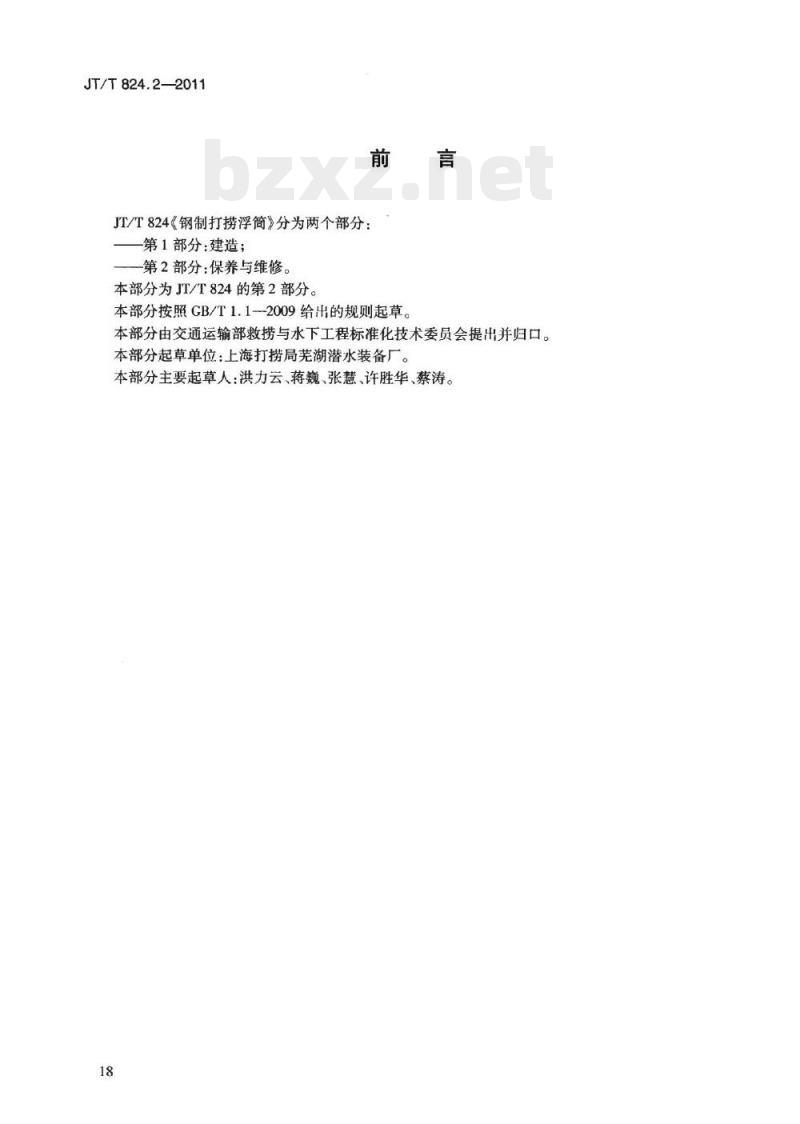

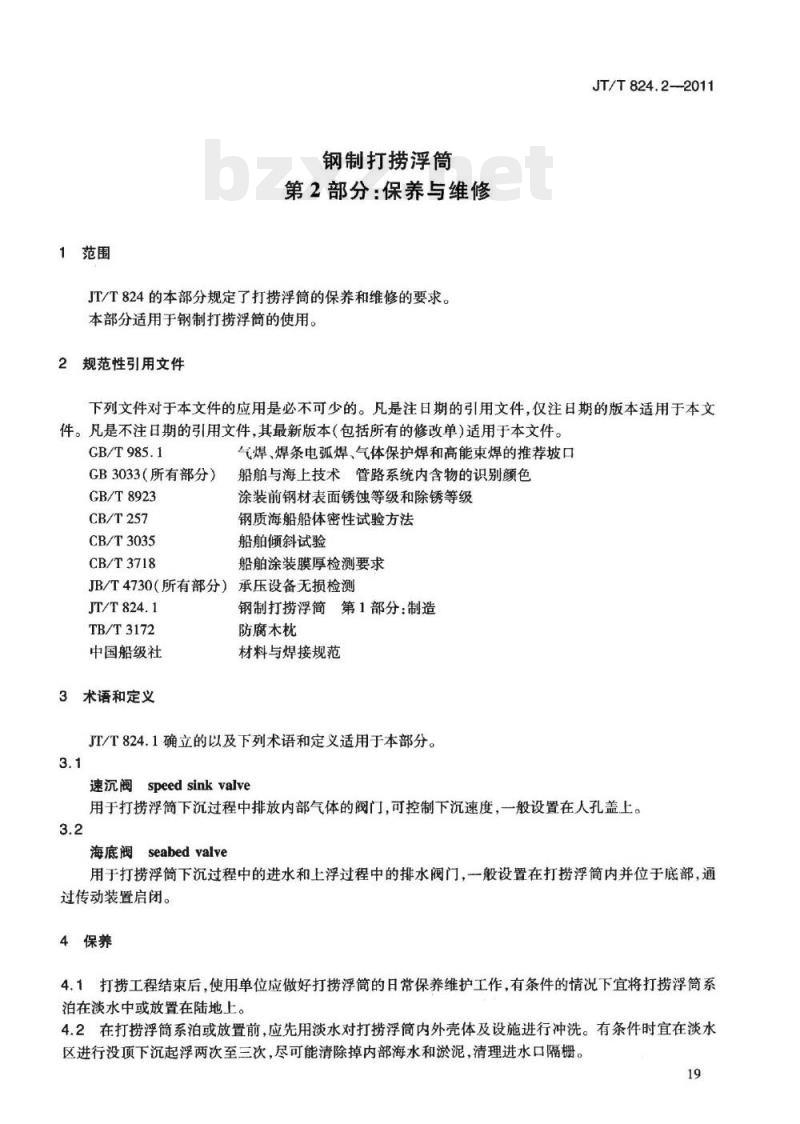

中华人民共和国交通运输行业标准 JT/T824.2—2011 钢制打捞浮筒 第2部分：保养与维修 发布日期：2012-01-18 实施日期：2012-05-01 中华人民共和国交通运输部 前言 JT/T824《钢制打捞浮筒》分为两个部分：第1部分：建造；第2部分：保养与维修。本部分为JT/T824的第2部分。本部分按照GB/T 1.1-2009给出的规则起草。本部分由交通运输部救捞与水下工程标准化技术委员会提出并归口。本部分起草单位：上海打捞局芜湖潜水装备厂。本部分主要起草人：洪力云、蒋巍、张慧、许胜华、蔡涛。 1 范围 JT/T824的本部分规定了打捞浮筒的保养和维修的要求。本部分适用于钢制打捞浮筒的使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 3033（所有部分） 船舶与海上技术 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 257 钢质海船船体密性试验方法 GB/T 3035 船舶倾斜试验 GB/T 3718 船舶涂装膜厚检测要求 JB/T 4730（所有部分） 承压设备无损检测 JT/T 824.1 钢制打捞浮筒 第1部分：制造 TB/T 3172 防腐木枕 3 术语和定义 JT/T 824.1确立的以及下列术语和定义适用于本部分。 3.1 速沉阀 (speed sink valve)：用于打捞浮筒下沉过程中排放内部气体的阀门，可控制下沉速度，一般设置在人孔盖上。 3.2 海底阀 (seabed valve)：用于打捞浮筒下沉过程中的进水和上浮过程中的排水阀门，一般设置在打捞浮筒内并位于底部，通过传动装置启闭。 4 保养 4.1 打捞工程结束后，使用单位应做好打捞浮筒的日常保养维护工作，有条件的情况下宜将打捞浮筒系泊在淡水中或放置在陆地上。 4.2 在打捞浮筒系泊或放置前，应先用淡水对打捞浮筒内外壳体及设施进行冲洗。有条件时宜在淡水区进行2至3次没项下沉起浮，尽可能清除掉内部海水和淤泥，清理进水口隔栅。 4.3 打捞浮筒系泊放置后，对外形进行宏观巡查，局部油漆明显损坏的，应按GB/T 3033和GB/T 3718的要求进行油漆修补；标志、水尺、编号应及时修补完整；油漆前的除锈要求按GB/T 8923规定。 4.4 检查速沉阀、进气阀、海底阀传动杆应处于关闭状态。为了防止丢失，可将速沉阀铜质手轮固定或卸下另行保管。 4.5 每半年给人孔螺栓螺母螺纹处、速沉阀与人孔螺纹连接处、进气阀阀杆和接头处、海底阀传动杆转动处涂上油脂，防止长时间不用锈蚀。 5 维修 5.1 制订维修计划，确定维修项目。 5.2 打捞浮筒投入使用后，每三年一次小修，五年一次中修，十年一次大修。视实际使用情况，可适当缩短维修周期。 5.3 维修项目 5.3.1 小修检查与修理的项目如下： a) 检查进水孔是否通畅； b) 检查速沉阀、进气阀工作是否正常；除锈并涂防锈漆二度； c) 补齐更换缺损的护木，护木防腐符合TB/T 3172的规定； d) 整理修理资料，存档于打捞浮筒设备管理档案。 5.3.2 中修检查与修理的项目如下： a) 清除内部淤泥； b) 在确保通风和安全措施有效的前提下，工作人员进入浮筒内部检查是否有淤泥沉积现象；如有淤泥沉积现象，即采取有效方法予以清除； c) 检查海底阀及其传动装置工作是否灵活，给海底阀阀芯转动部位及其传动装置转动部位加上润滑油脂； d) 更换人孔密封垫圈，封闭人孔盖应能保证气密。 5.3.3 大修检查与修理的项目如下： a) 打捞浮筒进船厂上船台或进船坞进行大修工作； b) 海底阀阀芯进行研磨养护，并进行密封性试验； c) 检测打捞浮筒外壳及空气室各个部位壁厚，不得小于计算厚度； d) 对上、下喇叭口与导缆管和打捞浮筒外壳之间的焊缝按JB/T 4730的规定进行超声波或磁粉探伤，不得有裂纹； e) 对缆桩、羊角与打捞浮筒外壳之间的焊缝按JB/T 4730的规定进行磁粉探伤，不得有裂纹； f) 对空气室水密隔壁对接焊缝按JB/T 4730的规定进行超声波探伤，对与筒体连接的角焊缝作磁粉探伤，不得有裂纹； g) 对空气室筒体对接纵焊缝进行20%超声波探伤，若发现裂缝等超标缺陷后，需按JB/T 4730的规定重新进行无损探伤； h) 壳体局部区域腐蚀厚度不符合要求或破损严重需要焊接修理时，应采取挖补更换修理，不得采取贴补方式；维修部位的焊接坡口形式应符合GB/T 985.1的要求； i) 所用材料应符合中国船级社编制的《材料与焊接规范》的要求； j) 空气室对接焊缝返修深度超过二分之一板厚或需进行挖补修理时，空气室需按GB/T 257的规定进行强度和密性试验； k) 检查阳极保护块是否需要更换； l) 重新标定吃水标尺、编号等标志，应符合GB/T 3033和GB/T 3718的要求； m) 修理完毕，进行全面检验，并按GB/T 3035的要求进行沉浮试验。
