【JT交通运输标准】 水泥混凝土拌合物含气量测定仪

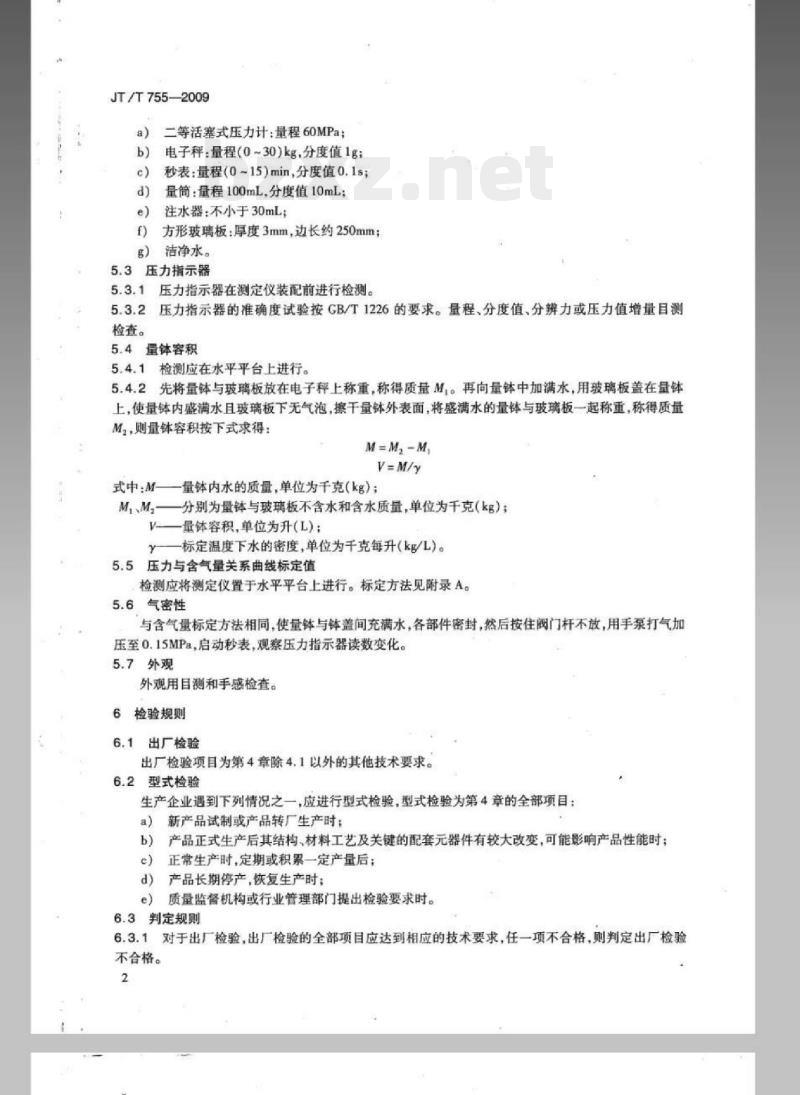

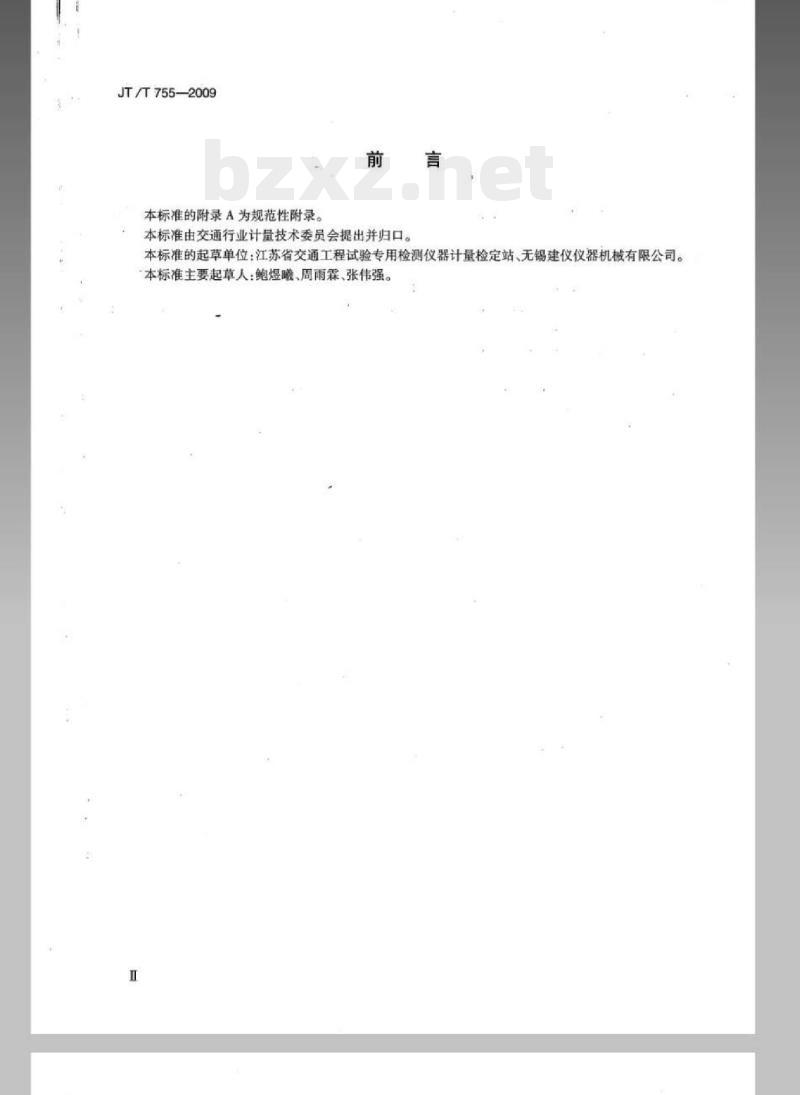

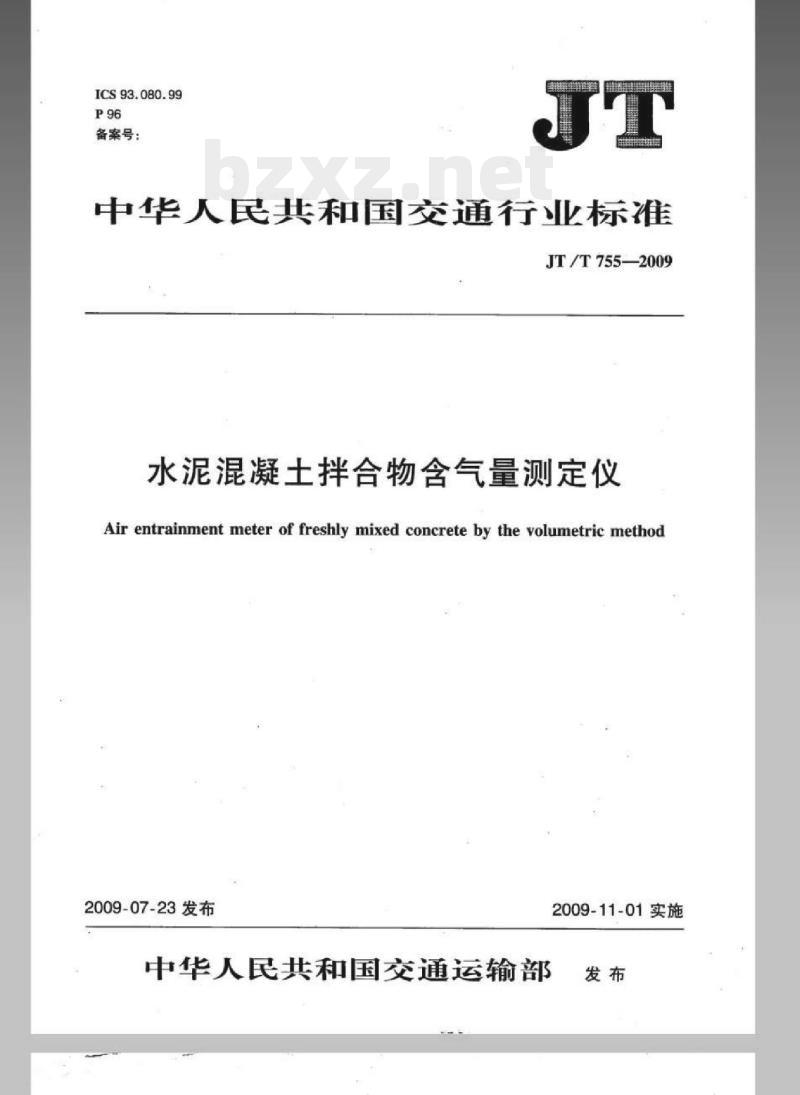

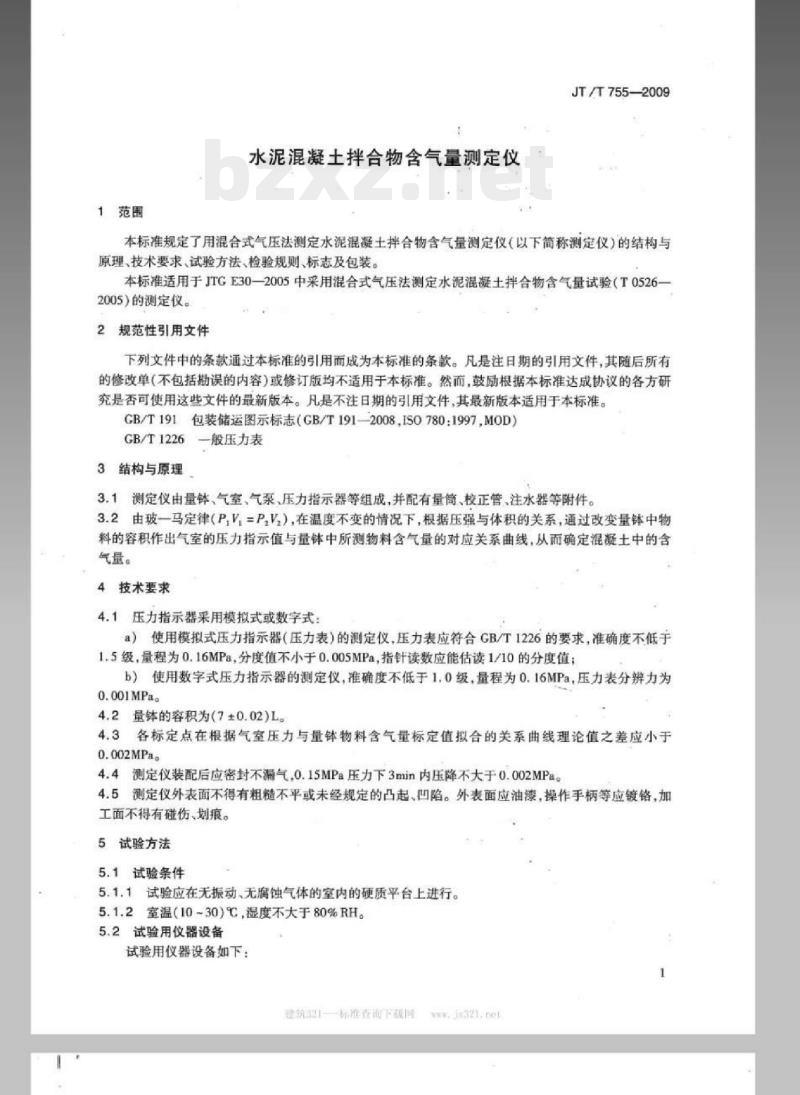

中华人民共和国交通运输部 中华人民共和国交通行业标准 JT/T 755—2009 水泥混凝土拌合物含气量测定仪 Air entrainment meter of freshly mixed concrete by the volumetric method 2009-07-23 发布 2009-11-01 实施 前言 本标准由交通行业计量技术委员会提出并归口。 本标准的起草单位：江苏省交通工程试验专用检测仪器计量检定站、无锡建仪仪器机械有限公司。 本标准主要起草人：鲍煜曦、周雨霖、张伟强。 1 范围 本标准规定了用混合式气压法测定水泥混凝土拌合物含气量测定仪（以下简称测定仪）的结构与原理、技术要求、试验方法、检验规则、标志及包装。本标准适用于 JTGE30—2005 中采用混合式气压法测定水泥混凝土拌合物含气量试验（T0526-2005）的测定仪。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191—2008 包装储运图示标志 GB/T 1226 普通压力表 3 结构与原理 3.1 测定仪由量钵、气室、气泵、压力指示器等组成，并配有量筒、校正管、注水器等附件。 3.2 由玻意-马定律（PV=PγV），在温度不变的情况下，根据压强与体积的关系，通过改变量钵中物料的容积作出气室的压力指示值与量中所测物料含气量的对应关系曲线，从而确定混凝土中的含气量。 4 技术要求 4.1 压力指示器采用模拟式或数字式： a) 使用模拟式压力指示器（压力表）的测定仪，压力表应符合 GB/T 1226 的要求，准确度不低于 1.5 级，量程为 0.16MPa，分度值不小于 0.005MPa，指针读数应能估读 1/10 的分度值； b) 使用数字式压力指示器的测定仪，准确度不低于 1.0 级，量程为 0.16MPa，压力表分辨力为 0.001MPa。 4.2 量体的容积为 (7±0.02) L。 4.3 各标定点根据气室压力与量钵物料含气量标定值拟合的关系曲线理论值之差应小于 0.002MPa。 4.4 测定仪装配后应密封不漏气，在 0.15MPa 压力下 3min 内压降不大于 0.002MPa。 4.5 测定仪外表面不得有粗糙不平或未经规定的凸起、凹陷。外表面应油漆，操作手柄等应镀铬，加工面不得有碰伤、划痕。 5 试验方法 5.1 试验条件 5.1.1 试验应在无振动、无腐蚀气体的室内的硬质平台上进行。 5.1.2 室温 (10u20u20~30) u2103，湿度不大于 80%RH。 5.2 试验用仪器设备 a) 二等活塞式压力计：量程 60MPa； b) 电子秤：量程 (0~30) kg，分度值 1g； c) 秒表：量程 (0-15) min，分度值 0.1s； d) 量筒：量程 100mL，分度值 10mL； e) 注水器：不小于 30mL； f) 方形玻璃板：厚度 3mm，边长约 250mm； g) 洁净水。 5.3 压力指示器 5.3.1 压力指示器在测定仪装配前进行检测。 5.3.2 压力指示器的准确度试验按 GB/T 1226 的要求。量程、分度值、分辨力或压力值增量目测检查。 5.4 量钵容积 5.4.1 检测应在水平平台上进行。 5.4.2 先将量体与玻璃板放在电子秤上称重，称得质量 $M_2$，再向量钵中加满水，用玻璃板盖在量钵上，使量钵内盛满水且玻璃板下无气泡，擦干量体外表面，将盛满水的量钵与玻璃板一起称重，称得质量 $M_1$，则量体容积按下式求得： $V = (M_1 - M_2) / ho$ 式中：$M_1$ 为量钵与玻璃板盛满水后的质量，单位为千克 (kg)；$M_2$ 为量钵与玻璃板不含水的质量，单位为千克 (kg)；$V$ 为量体容积，单位为升 (L)；$ ho$ 为标定温度下水的密度，单位为千克每升 (kg/L)。 5.5 压力与含气量关系曲线标定值检测应将测定仪置于水平平台上进行。标定方法见附录 A。 5.6 气密性 与含气量标定方法相同，使量钵与钵盖间充满水，各部件密封，然后按住阀门杆不放，用手泵打气加压至 0.15MPa，启动秒表，观察压力指示器读数变化。 5.7 外观 外观用目测和手感检查。 6 检验规则 6.1 出厂检验 出厂检验项目为第 4 章除 4.1 以外的其他技术要求。 6.2 型式检验 生产企业遇到下列情况之一，应进行型式检验，型式检验为第 4 章的全部项目： a) 新产品试制或产品转厂生产时； b) 产品正式生产后其结构、材料工艺及关键的配套元器件有较大改变，可能影响产品性能时； c) 正常生产时，定期或积累一定产量后； d) 产品长期停产，恢复生产时； e) 质量监督机构或行业管理部门提出检验要求时。 6.3 判定规则 6.3.1 对于出厂检验，出厂检验的全部项目应达到相应的技术要求，任一项不合格，则判定出厂检验不合格。 6.3.2 对于型式检验，每 20 台为一批时，抽取两台；当批量大于 20 台时，抽取该批的 10%。若有一项不合格则加倍抽取，加倍抽取仍有不合格的，判定该批产品不合格。 7 标志与包装 7.1 标志 7.1.1 每台测定仪应有牢固的铭牌，铭牌表面应清晰，铭牌内容应包括型号、规格、名称、制造编号、制造日期和制造厂商名。 7.1.2 包装箱上字样和标志应清楚，内容包括： a) 产品型号、名称； b) 制造单位全称及电话、传真号码； c) 符合 GB/T 191 的“请勿倒置”、“小心轻放”等标志。 7.2 包装 每台测定仪应有包装，包装箱内应有产品合格证、使用说明书。 附录 A （规范性附录） 含气量的标定和压力与含气量关系曲线的绘制 A.1 含气量 0% 点的标定 在量钵中加满水，将钵盖置于量钵上夹紧使其密封。松开排气阀，打开出水龙头，用注水器从出水龙头出口处逆向朝量钵内注水，直至排气阀出口处冒水（此时表明钵盖与量钵间已充满水）。接着关闭出水龙头和排气阀，用手泵向气室内充气，待压力指示器指示压力略大于 0.1MPa 后停止，再用微调阀调整气室压力至表压 0.1MPa。然后按下通气阀门杆，使气室内的压力气体进入量体，此时压力指示器所示读数对应含气量 0%。 A.2 含气量 1%~10% 的标定 含气量 0% 标定后，把量筒置于出水龙头出水口下方，缓慢打开出水龙头，量钵中的水将流到量筒中。当量筒中的水达到 70mL 时立即关闭出水龙头。再次打开排气阀，在量钵内的压力与外界大气压平衡后关闭排气阀，重新用手泵向气室充气并用微调阀准确调整气室压力至 0.1MPa，按下通气阀门杆，此时压力指示器所示读数对应含气量 1%。重复以上步骤，用同样方法可获得含气量 2%、3%、4%~10% 的九个读数。 A.3 压力与含气量关系曲线 含气量的标定须连续进行三次，取三次的算术平均值，各标定点标定值与平均值比对，若有超过 0.002MPa 的差值，则应重新进行标定。标定后以压力指示器读数为横坐标，含气量为纵坐标，绘制压力与含气量的关系曲线。 A.4 压力与含气量关系曲线的绘制 以标定点压力的平均值逐点绘制光滑的压力与含气量关系曲线，绘制时允许将该曲线作适量修正拟合。 参考文献 [1] 中华人民共和国交通行业标准 JTGE30—2005《公路工程水泥及水泥混凝土试验规程》。北京：人民交通出版社，2005。
