【JT交通运输标准】 水泥胶砂及混凝土耐磨性试验机

ICS93.080.99
备案号：

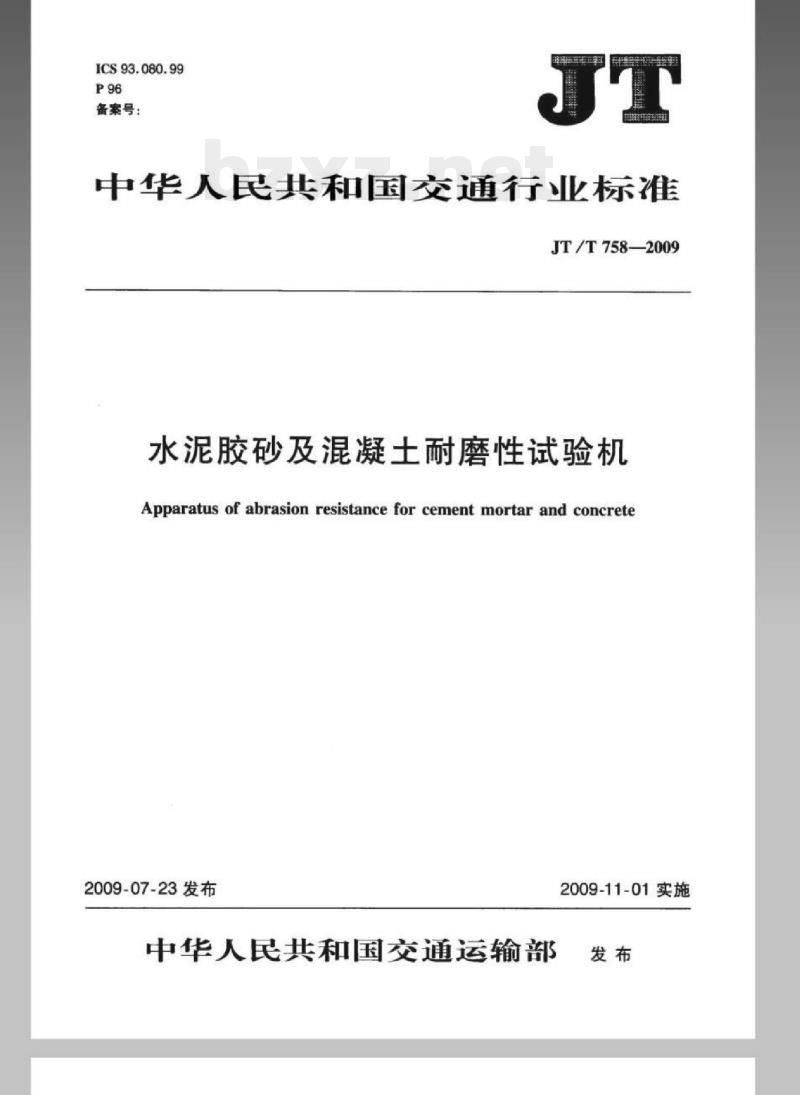

中华人民共和国交通行业标准
JT/T7582009
水泥胶砂及混凝土耐磨性试验机Apparatus of abrasion resistance for cement mortar and concrete2009-07-23发布
中华人民共和国交通运输部
2009-11-01实施

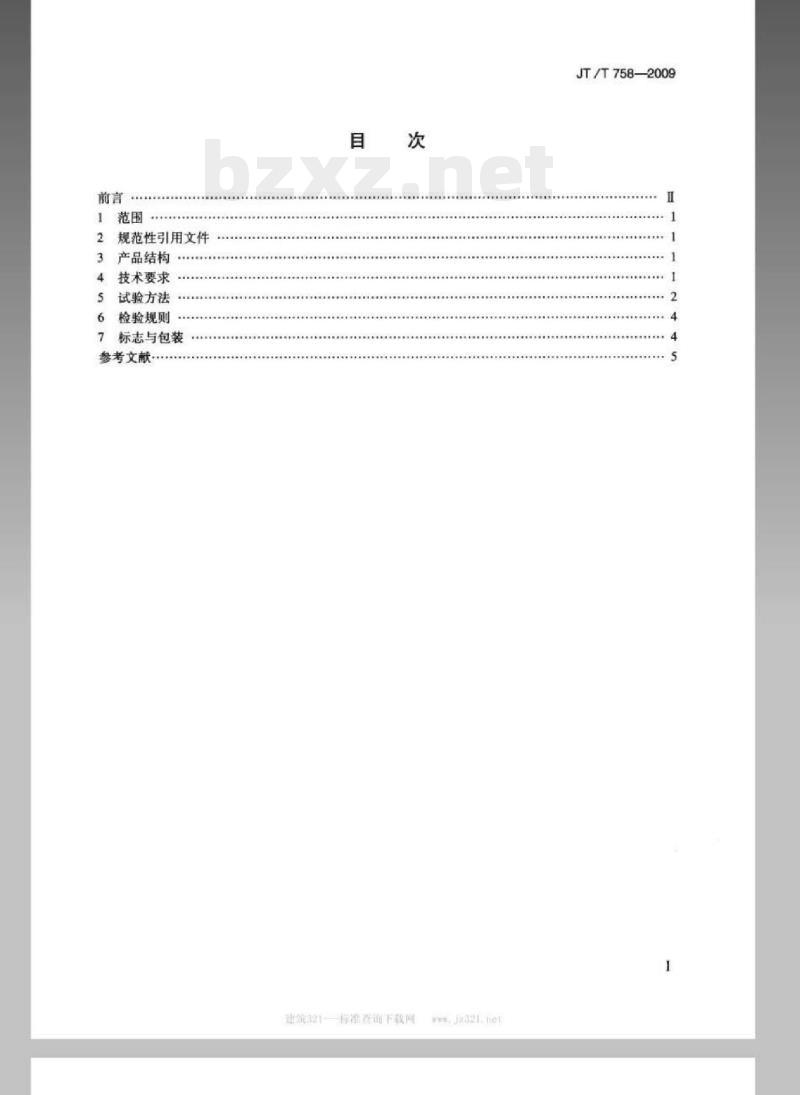

规范性引用文件
产品结构
技术要求
试验方法
检验规则
标志与包装
参考文献·
建成2标准查询下载
JT/T758-2009
JT/T7582009

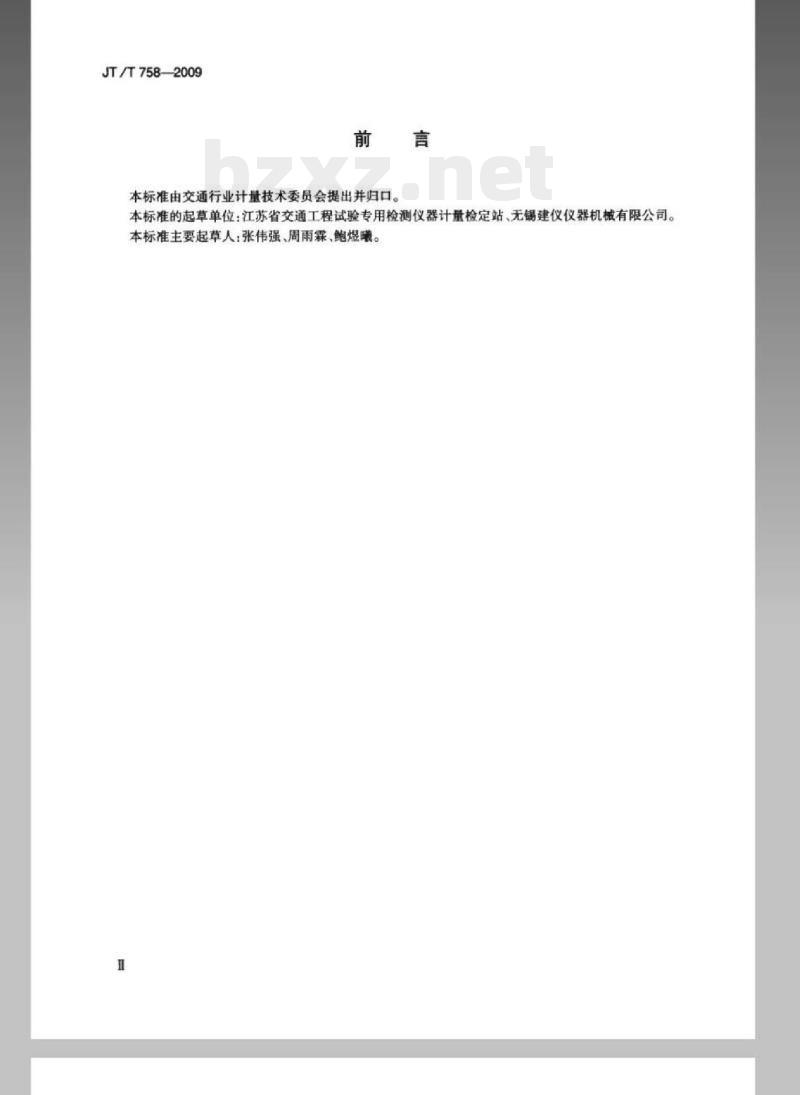

本标准由交通行业计量技术委员会提出并归口。本标准的起草单位：江苏省交通工程试验专用检测仪器计量检定站、无锡建仪仪器机械有限公司。本标准主要起草人：张伟强、周雨霖、鲍煜曦。1范围

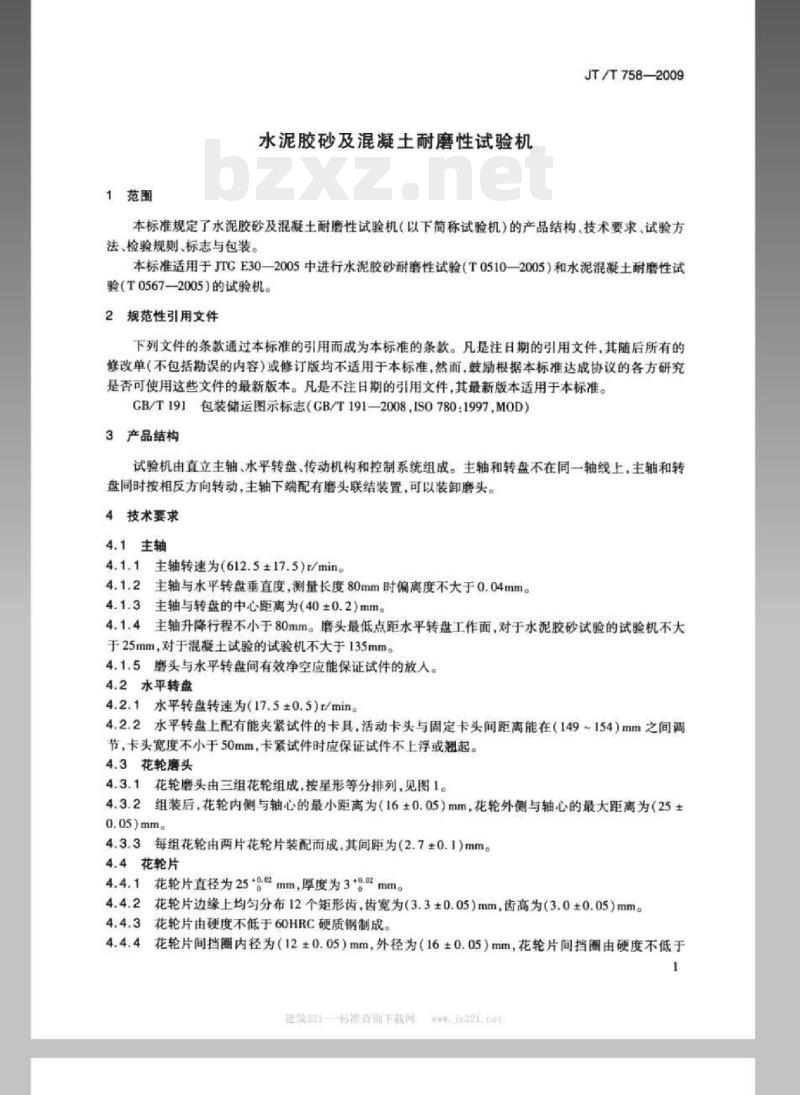

水泥胶砂及混凝土耐磨性试验机JT/T758-—2009
本标准规定了水泥胶砂及混凝土耐磨性试验机（以下简称试验机）的产品结构技术要求，试验方法，检验规则标志与包装。
本标准适用于JTGE30-2005中进行水泥胶砂耐磨性试验（T05102005）和水泥混凝土耐磨性试验（T0567—2005）的试验机。
2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CB/T191包装储运图示标志（GB/T191—2008.ISO780：1997，MOD）3产品结构
试验机由直立主轴、水平转盘，传动机构和控制系统组成。主轴和转盘不在同一轴线上，主轴和转盘同时按相反方向转动，主轴下端配有磨头联结装置，可以装卸磨头。4技术要求
4.1主轴
4.1.1主轴转速为（612.5±17.5）r/min。4.1.2主轴与水平转盘垂直度，测量长度80mm时偏离度不大于0.04mml4.1.3主轴与转盘的中心距离为（40±0.2）mm。4.1.4主轴升降行程不小于80mm。磨头最低点距水平转盘工作面，对于水泥胶砂试验的试验机不大于25mm，对于混凝土试验的试验机不大于135mm。4.1.5磨头与水平转盘间有效净空应能保证试件的放入。4.2水平转盘
4.2.1水平转盘转速为（17.5±0.5）/min4.2.2水平转盘上配有能夹紧试件的卡具，活动卡头与固定卡头间距离能在（149154）mm之间调节，卡头宽度不小于50mm，卡紧试件时应保证试件不上浮或翘起。4.3花轮磨头
4.3.1花轮磨头由三组花轮组成，按星形等分排列，见图1。4.3.2组装后，花轮内侧与轴心的最小距离为（16±0.05）mm，花轮外侧与轴心的最大距离为（25±0.05)mml.
4.3.3每组花轮由两片花轮片装配而成，其间距为（2.7±0.1）mm。4.4花轮片
4.4.1花轮片直径为25*0mm，厚度为3*gmm。4.4.2花轮片边缘上均匀分布12个矩形齿，齿宽为（3.3±0.05）mm，齿高为（3.0±0.05）mm。4.4.3花轮片由硬度不低于60HRC硬质钢制成4.4.4花轮片间挡圈内径为（12±0.05）mm，外径为（16±0.05）mm，花轮片间挡圈由硬度不低于建速321标准套铺下载间#21
JT/T758—2009
60HRC硬质钢制成。
4.5负荷
120g120

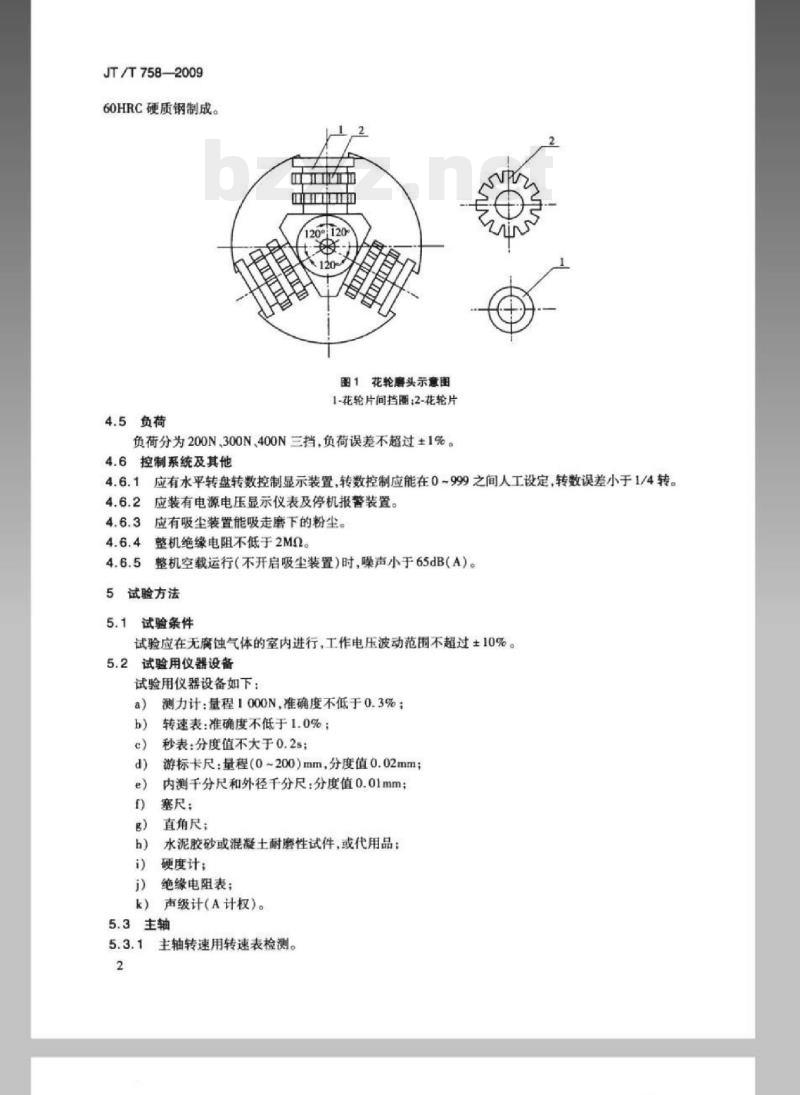

图1花轮磨头示意图
1-花轮片间挡圈：2-花轮片
负荷分为200N.300N、400N三挡，负荷误差不超过±1%。4.6控制系统及其他
4.6.1应有水平转盘转数控制显示装置，转数控制应能在0~999之间人工设定，转数误差小于1/4转。4.6.2应装有电源电压显示仪表及停机报警装置。4.6.3应有吸尘装置能吸走磨下的粉尘。4.6.4整机绝缘电阻不低于2MQ。4.6.5
整机空载运行（不开启吸尘装置）时，噪声小于65dB（A）。5试验方法
试验条件
试验应在无腐蚀气体的室内进行，工作电压波动范围不超过±10%。5.2试验用仪器设备
试验用仪器设备如下：
测力计：量程1000N，准确度不低于0.3%；转速表：准确度不低于1.0%；
秒表：分度值不大于0.2s；
游标卡尺：量程（0~200）mm，分度值0.02mm；内测千分尺和外径千分尺：分度值0.01mm塞尺：
直角尺；
水泥胶砂或混凝土耐磨性试件，或代用品：硬度计：
绝缘电阳表：
声级计（A计权）。
5.3主轴
5.3.1主轴转速用转速表检测。
JT/T758-2009
5.3.2主轴与水平转盘垂直度用塞尺和直角尺测量，测量时卸下磨头，放下负荷碗主轴，将直角尺一直角边置于水平转盘上，另一直角边紧贴主轴，用塞尺检测水平转盘80mm处主轴与直角边间原。5.3.3主轴与转盘中心距用游标卡尺和直角尺测量，测量时卸下磨头，放下负荷碗主轴，用直角尺（及游标卡尺）测量主轴内侧与转盘的水平距离，再用游标卡尺测量主轴直径，水平距离与主轴半径之和为主轴与转盘中心距。
5.3.4主轴升降行程和磨头最低点距水平转盘距离用游标卡尺测量，装上磨头，提升负荷碗主轴，用游标卡尺测量磨头最低点与水平转盘距离：再放下负荷蛇主轴.用游标卡尺测量磨头最低点与水平转盘距离（此为磨头最低点距水平转盘距离）。两者差为主轴升降行程。5.3.5磨头与水平转盘间有效净空以试件或代用品取放时目测检查。5.4水平转盘
5.4.1水平转盘转速用秒表与人工计数联合检测，检测时用粉笔在水平转盘上作标记，启动试验机同时按动秒表，记录1mim水平转盘转动的实际转数为水平转盘的转速。5.4.2卡具相关尺寸用游标卡尺测量，将活动卡头调至活动距离的两个极限，用游标卡尺分别测量活动卡头与固定卡头间距离，两者差为卡头调节间距。夹紧性能以夹紧试件或代用品目测检查。5.5花轮磨头
用内测千分尺测量花轮内侧与轴心最小距离。用外径千分尺测量花轮外侧与花轮内侧尺寸，加上花轮内侧与轴心距离即为花轮外侧与轴心最大距离。用游标卡尺测量花轮片间距。花轮片排列以目测检查。
5.6花轮片
5.6.1用外径千分尺测量花轮片直径和厚度。用游标卡尺测量花轮片齿宽和齿高。用硬度计测量花轮片硬度。
5.6.2用内测千分尺测量花轮片间挡圈内径。用外径千分尺测量花轮间挡圈外径。用硬度计测量花轮间挡圈硬度。
5.7负荷
负荷用测力计测量。装上磨头，在水平转盘上放上压式测力计，按200N，300N和400N放下负荷，记录测力计的示值
按公式（1）计算负荷误差：
×100%
式中：g负荷误差，单位为百分比（%）：F负荷值，单位为牛（N）；此内容来自标准下载网
F—测力计示值，单位为牛（N）。5.8控制系统
用粉笔在水平转盘上作标记，分别设定控制器转数为30转、40转和60转.启动试验机，记录水平转盘的转数，检查停机报警装置工作情况。5.9吸尘装置
进行一次水泥胶砂试件或混凝土试件的耐磨性试验，目测吸尘装置的工作情况。5.10整机绝缘性能
用绝缘电阻表测量。
5.11噪声
空载运行（不开启吸尘装置）噪声用声级计（A计权）测量。测量点不少于6个，应均勾分布在试验机周围距试验机1m处，离地高度1.5m，面向试验机，取其中最大值为测量结果。测量时背景噪声宜小于50dB(A）
健范321标准查御下载质WJ21h
JT/T758-2009
6检验规则
6.1出厂检验
出厂检验项目为第4章除4.4.34.4.4中硬度及4.6.3外的其他技术要求。6.2型式检验
生产企业遇到下列情况之一，应进行型式检验，型式检验为第4章的全部项目：a）新产品试制或产品转厂生产时；b）产品正式生产后其结构、材料工艺及关键的配套元器件有较大改变，可能影响产品性能时：e）正常生产时，定期或积累一定产量后：d）产品长期停产，恢复生产时：e）质量监督机构或行业管理部门提出检验要求时。6.3判定规则
6.3.1对于出厂检验，出厂检验的全部项目应达到相应的技术要求，任一项不合格，则判定出厂检验不合格。
6.3.2对于型式检验，当批量不大于20台时，抽取两台：当批量大于20台时，抽取该批的10%。若有不合格则加倍抽取，加倍抽取仍有不合格的，判定该批产品不合格。7标志与包装
7.1标志
7.1.1每台试验机应有牢固的铭牌，铭牌表面应清晰，铭牌内容应包括型号、规格、名称、制造编号、制造日期和制造厂商名。
7.1.2包装箱上字样和标志应清楚，内容包括：）产品型号、名称：
b）制造单位全称及电话、传真号码；c）符合GB/T191的“请勿倒置”、“小心轻放”等标志。2包装
每台试验机应有木制包装，包装箱内应有产品合格证、使用说明书。4
藝考文献
【1]JTGE30—2005公路工程水泥及水泥混凝土试验规程建321标准询下载网
JT/T758-2009
建流321—标准登询下载隆
ja321.tet
中华人民共和国
交通行业标准
水泥胶砂及混凝土耐磨性试验机JT/T758—2009
人民交通出版社出版发行
(100011
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
版权专有 不得翻印
字数：9千
开本：880x1230
1/16印张：0.5
2009年9月第1版
2009年9月第1次印刷
印数：0001~1000册定价：10.00元统一书号：15114·1410
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
