【JT交通运输标准】 路用非氯有机融雪剂

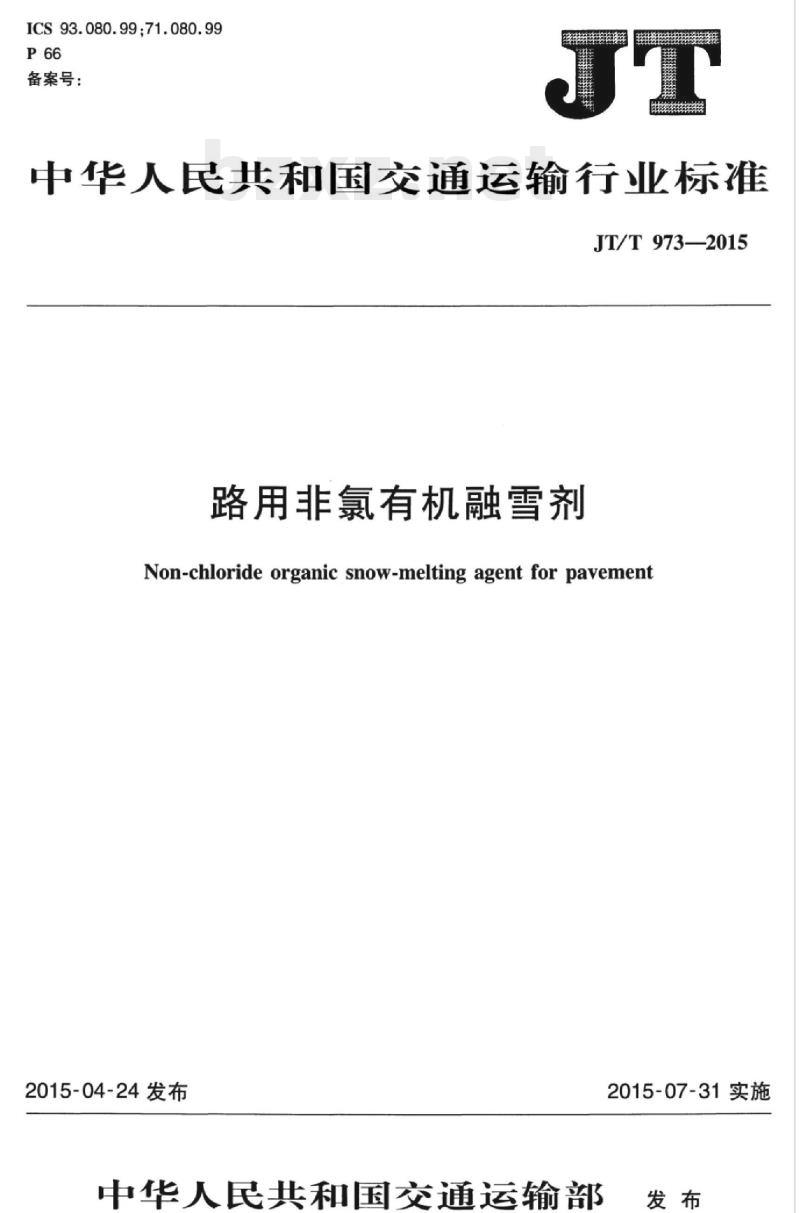

ICS93.080.99;71.080.99
备案号：
中华人民共和国交通运输行业标准JT/T973—2015
路用非氯有机融雪剂
Non-chloride organic snow-melting agent for pavement2015-04-24发布
中华人民共和国交通运输部
2015-07-31实施

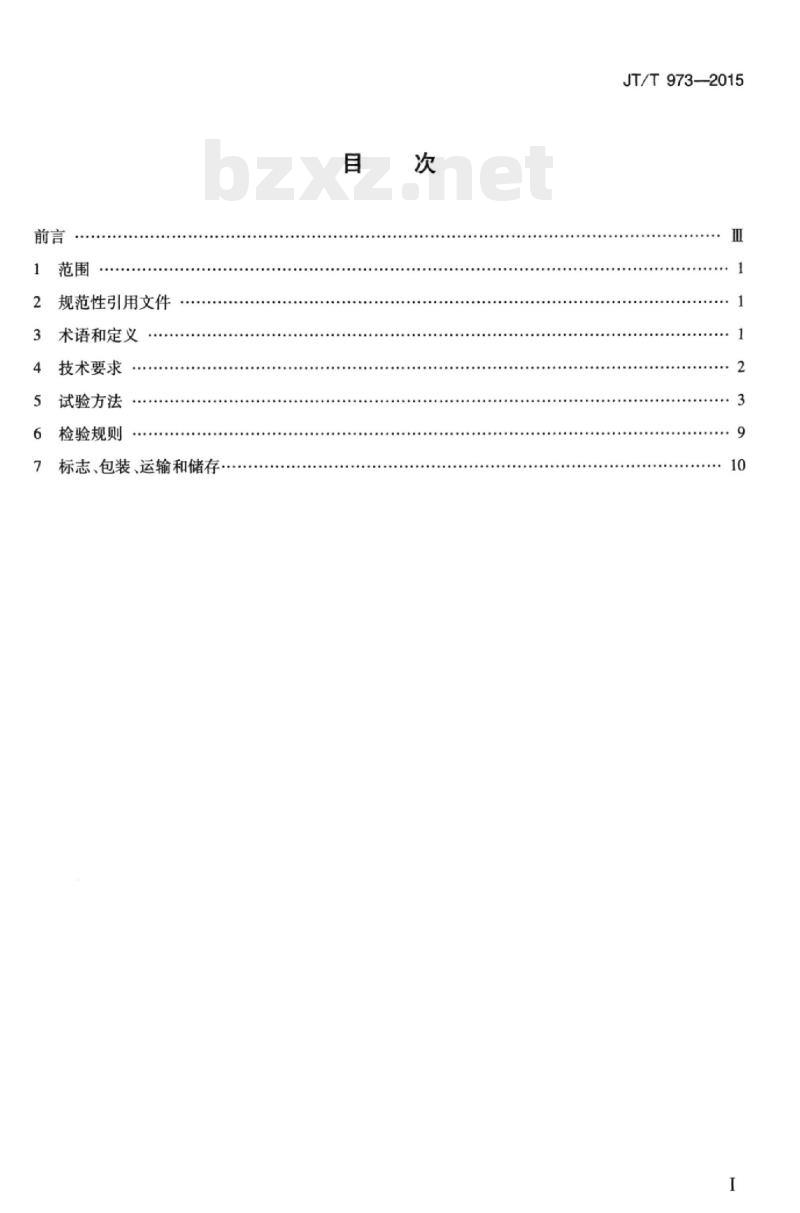

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T973—2015
Hi KAoNni KAca
HriKAoNiKAca

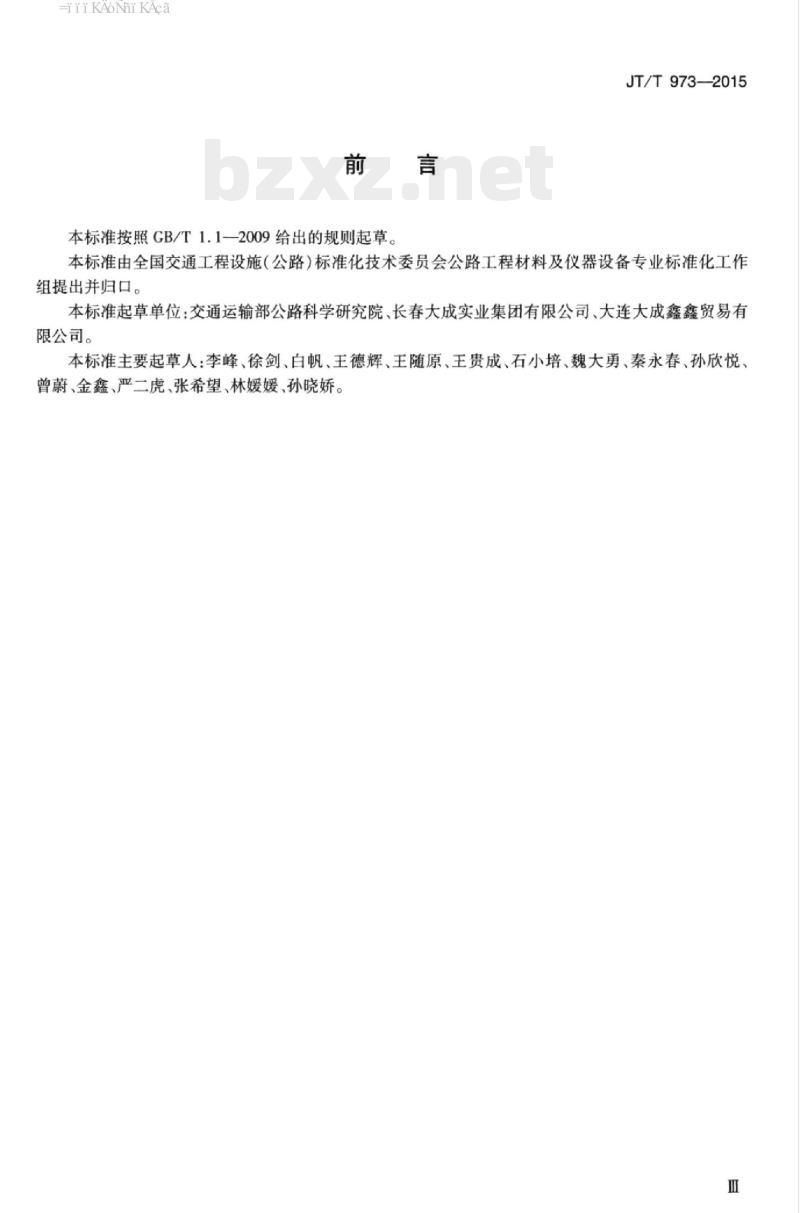

本标准按照GB/T1.1一2009给出的规则起草。JT/T973—2015
本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准起草单位：交通运输部公路科学研究院、长春大成实业集团有限公司、大连大成鑫鑫贸易有限公司。
本标准主要起草人：李峰、徐剑、白帆、王德辉、王随原、王贵成、石小培、魏大勇、秦永春、孙欣悦曾蔚、金鑫、严二虎、张希望、林媛媛、孙晓娇。Hii KAoNni KAca
HTiKAoNi KAca
1范围
路用非氯有机融雪剂
JT/T973-2015
本标准规定了路用非氯有机融雪剂的技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于公路、城市道路使用的非氯有机融雪剂类产品，机场、停车场和码头等可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T678
GB/T699
GB/T2430
GB/T5750.5
GB/T6679
GB/T6680
GB/T6682
GB/T6912
GB/T6912.1
GB/T9724
GB/T11896
GB/T13025.3
GB/T13025.4
GB/T18175
GB/T23942
HG/T3696.2
HG/T3696.3
JTGE60—2008
SH/T0090
3术语和定义
包装储运图示标志
化学试剂乙醇（无水乙醇）
优质碳素结构钢
航空燃料冰点测定法
生活饮用水标准检验方法无机非金属指标固体化工产品采样通则
液体化工产品采样通则
分析实验室用水规格和试验方法锅炉用水和冷却水分析方法亚硝酸盐的测定锅炉用水和冷却水分析方法硝酸盐和亚硝酸盐的测定第1部分：硝酸盐紫外光度法
化学试剂pH值测定通则
水质氯化物的测定硝酸银滴定法制盐工业通用试验方法水分的测定制盐工业通用试验方法水不溶物的测定水处理剂缓蚀性能的测定旋转挂片法化学试剂电感耦合等离子体原子发射光谱法通则无机化工产品化学分析用标准溶液、制剂及制品的制备第2部分：杂质标准溶液的制备
第3部分：制剂及
无机化工产品化学分析用标准溶液、制剂及制品的制备制品的制备
公路路基路面现场测试规程
发动机冷却液冰点测定法
水质砷的测定原子荧光光度法
水质汞的测定原子荧光光度法
下列术语和定义适用于本文件。1
Hi KAoNni KAca
JT/T973—2015
非氯有机融雪剂
Jnon-chlorideorganic snow-melting agent促使路面冰、雪融化的，氯化物含量不超过1.0%的有机化工产品。3.2
Eappliedconcentration
使用浓度
非氯有机融雪剂实际使用时溶液的质量分数，单位为%。4
技术要求
非氯有机融雪剂的技术指标应符合表1的要求。表1技术指标
固体溶解时间（s）
水不溶物（%）
固体水分（%）
冰点（℃）
相对融雪化冰能力
湿基路面摩擦衰减率（%）
碳钢腐蚀率（mm/a）
氯化物含量（CI-）（%）
亚硝酸盐氮含量（%）
硝酸盐氮含量（%）
汞（Hg）含量（%）
铅(Pb)含量（%）
镉(Cd)含量（%）
砷（As）含量（%）
铬(Cr)含量（%）
固体状
颗粒均匀，粒径6mm~
8mm的颗粒质量占非氯
有机融雪剂总质量的
90%以上
液体状
≤720
供需双方协商
液体融雪剂：均勾
的流体，不得分层
或有沉淀物质；
配制成溶液使用
的固体颗粒非氯
有机融雪剂：颗粒
均匀，粒径小于
10mm的颗粒质量
占非氯有机融雪
剂总质量的90%
≥氯化钠的融化冰能力
≤0.0001
≤0.0025
≤0.0005
≤0.0005
≤0.0015
试验方法
Ti KANi KAca
乙二醇含量（%）
乙醇含量（%）
灼烧残渣（%）
5试验方法
5.1一般要求
5.1.1试剂和水
表1(续）
固体状
液体状
JT/T973—2015
试验方法
本标准所用试剂和水，均为分析纯试剂和GB/T6682中规定的三级水。试验中所用杂质标准溶液、制剂及制品，均按HG/T3696.2和HG/T3696.3制备。5.1.2非氯有机融雪剂试验溶液
应以使用浓度来配制试验溶液。使用浓度不确定时，冰点在-15℃～-10℃之间的非氯有机融雪剂以18.0%（质量分数）来配制试验溶液，冰点小于-15℃的非氯有机融雪剂以29.0%（质量分数）来配制试验溶液。
5.2性状下载标准就来标准下载网
5.2.1固体非氯有机融雪剂
固体非氯有机融雪剂的粒径用分样筛筛分检测。5.2.2液体非氯有机融雪剂
液体非氯有机融雪剂用目视法检验。5.3固体溶解时间
5.3.1仪器和设备
仪器和设备至少应包括：
精密电动搅拌器（搅拌叶半径2.5cm）：a)
计时器：精度1s；
天平：感量0.01g；
d）400mL烧杯和量筒等。
5.3.2试验步骤
按以下步骤测定固体溶解时间：a）室温下，按照配制226.0g非氯有机融雪剂试验溶液（设其质量分数为a）来测定固体非氯有机融雪剂溶解时间。
先在400mL烧杯中加人c克[按式（1）计算]水，将搅拌叶置于液面下3/4处，控制转速为b)
100r/min±2r/min，然后一次性加人d克[按式（2)计算]融雪剂，并立即计时。当固体非氯有3
HTi KAoNi KAca
JT/T973—2015
机融雪剂完全溶解时，即为非氯有机融雪剂溶解时间，精确至秒。m=(1-a）×226.0
ma=ax226.0
式中：α-—非氯有机融雪剂试验溶液的质量分数，单位为百分比（%）；m。—加人烧杯中的水的质量，单位为克(g)；ma—加人烧杯中的非氯有机融雪剂的质量，单位为克（g）。(1)
c）取两次平行测定结果的算术平均值为测定结果，保留整数。两次平行测定结果的绝对差值不大于3s。
5.4水不溶物
按GB/T13025.4的要求进行测定。5.5固体水分
按GB/T13025.3的要求进行测定。5.6冰点
5.6.1仪器和设备
仪器和设备至少应包括：
a）冰点测定仪（器）；
b）温度计：量程-60℃~+20℃，精度0.1℃。5.6.2试验步骤
5.6.2.1移取25.00mL非氯有机融雪剂试验溶液，按GB/T2430或SH/T0090的要求测定非氯有机融雪剂试验溶液的冰点。
5.6.2.2按GB/T2430和SH/T0090的要求测定冰点，结果有差异时，以GB/T2430的测定结果为准。
5.6.2.3当按GB/T2430或SH/T0090无法测定时，按以下步骤测定溶液黏化温度：a）按GB/T2430或SH/T0090使冰点测定仪达到设定温度，移取25.00mL非氯有机融雪剂试验溶液放人杜瓦瓶内的双壁试管中，将温度计的球部置于试液中心。b）开启试液搅拌器，使其达到最大振幅。仔细观察溶液状态，当搅拌器振幅开始降低时，记录温度，精确至0.1℃，即为黏化温度。c）取两次平行测定结果的算术平均值为测定结果，保留一位小数；两次平行测定结果的绝对差值不大于0.2℃。
5.7相对融雪化冰能力
5.7.1仪器和设备
仪器和设备至少应包括：
低温恒温箱：量程-60℃~+150℃，精度0.5℃；a
b）天平：感量0.01g；
c）瓷埚。
5.7.2试剂和溶液
试剂和溶液应包括：
a）氯化钠溶液：18.0%（质量分数）；b）二水氯化钙溶液：29.0%（质量分数）；非氯有机融雪剂试验溶液：符合5.1.2的要求。c）
5.7.3试验步骤
JT/T973—2015
冰点在-15℃～-10℃之间的非氯有机融雪剂试验溶液的融雪化冰能力按照以下步骤5.7.3.1
测定：
取两个150mL相同直径（10.5cm）和深度（5.5cm）的瓷，加100mL水，置于-10℃±1℃a）
的低温恒温箱中至结冰，24h后备用；取25mL非氯有机融雪剂溶液和25mL氯化钠溶液，分别倒人50mL烧杯中，置于-10℃±1℃b)1
的低温恒温箱中，12h后备用；
从低温恒温箱中取出带有冰块的瓷埚，擦干外壁的水和冰，迅速称量，精确至0.1；d)
将制备的非氯有机融雪溶液和氯化钠溶液迅速倒人盛有冰块的瓷埚中，然后放回低温恒温箱内；
e）30min后取出该瓷蜗，立即倾倒其液体，并迅速称量烧杯和剩余冰块的质量。5.7.3.2冰点小于-15℃的非氯有机融雪剂试验溶液的融雪化冰能力按照以下步骤测定：a）取两个150mL相同直径（10.5cm）和深度（5.5cm）的瓷埚，加100mL水，置于-15℃±1℃的低温恒温箱中至结冰，24h后备用；取25mL非氯有机融雪剂溶液和25mL氯化钙溶液，分别倒人50mL烧杯中，置于-15℃±1℃b)
的低温恒温箱中，12h后备用；
从低温恒温箱中取出带有冰块的瓷，擦干外壁的水和冰，迅速称量，精确至0.1g；d)
将制备的非氯有机融雪剂溶液和氯化钙溶液迅速倒人盛有冰块的瓷埚中，然后放回低温恒温箱内；
30min后取出该瓷埚，立即倾倒其液体，并迅速称量烧杯和剩余冰块的质量。e）
5.7.4结果计算
按以下步骤计算融雪化冰能力：a）W，按式(3)计算：
-0 10%
式中：W相对融雪化冰能力；
mo——加入非氯有机融雪剂试验溶液之前烧杯和冰块质量的数值，单位为克（g）；m——加人氯化钠溶液（融雪剂冰点为-15℃～-10℃）或氯化钙溶液（融雪剂冰点≤-15℃）之前烧杯和冰块的质量，单位为克（g）：m——加入非氯有机融雪剂试验溶液0.5h，倾倒完烧杯中液体后烧杯和剩余冰块的质量，单位为克（g)；
m——加人氯化钠溶液（融雪剂冰点为-15℃～-10℃）或氯化钙溶液（融雪剂冰点≤-15℃)0.5h，倾倒完烧杯中液体后烧杯和剩余冰块的质量，单位为克（g）。b）取两次平行测定结果的算术平均值为测定结果；两次平行测定结果的绝对差值不大于5%。5.8路面摩擦衰减率
5.8.1仪器和设备
仪器和设备至少应包括：
JT/T973—2015
摆式仪：按JTGE60—2008中第10章T0964的要求进行测定；a)
鼓风干燥箱：量程40℃~150℃，精度1℃；恒温恒湿箱：温度量程15℃~50℃，温度精度2℃；湿度量程（30%~95%）RH，湿度感量2%。c)t
5.8.2沥青混凝土试块处理
采用玄武岩集料制作的300mm×300mm×50mmSMA-13标准沥青混合料试块，表面清洗后，置于45℃±2℃的鼓风干燥箱中，烘4h后备用。5.8.3试验步骤
按照以下步骤测定非氯有机融雪剂试验溶液湿基路面摩擦衰减率：湿基本底抗滑值（BPN）测定：室温下，将25mL水分数次缓慢均匀地酒在试块表面上，使其保a
持无径（溢）流的湿润状态，10min后测定抗滑值。共测定五次，每次均需再酒少量水以保持试块被测点的湿润（可见一层薄水膜）。取五次重复测定的平均值作为湿基本底抗滑值，保留整数。重复测定的最大值与最小值之差应不大于3BPN。b）非氯有机融雪剂湿基抗滑值测定：以上同一试块在45℃±1℃的鼓风干燥箱中烘4h后取出，冷却2h后，将25mL非氯有机融雪剂试验溶液分数次缓慢均勾地洒在试块表面，使其保持无径（溢）流的湿润状态，10min后测定抗滑值。共测定五次，每次均需再酒少量非氯有机融雪剂试验溶液以保持试块被测点的湿润（可见一层薄液膜）。取五次重复测定的平均值作为非氯有机融雪剂湿基抗滑值，保留整数。重复测定结果的最大值与最小值之差应不大于3BPN。
c）非氯有机融雪剂湿基路面摩擦衰减率M漫基，按式（4)计算：M湿基 = (1 - H显著,酸管型) ×100% -H湿基,本底
式中：M湿基——非氯有机融雪剂湿基路面摩擦衰减率；H虚基,融雷剂—非氯有机融雪剂湿基抗滑值，单位为摆值(BPN)；H湿基,本底——湿基本底抗滑值，单位为摆值（BPN）。(4)
d）取两次平行测定结果的算术平均值作为测定结果，保留整数。两次平行测定结果的绝对差值不大于1%。
5.9碳钢腐蚀率
5.9.1仪器和设备
仪器和设备至少应包括：
a）旋转挂片腐蚀试验仪；
b）分析天平：感量0.0001g。
5.9.2试剂和溶液
非氯有机融雪剂试验溶液的配制按5.1.2进行。5.9.3测定条件
测定应符合以下要求：
a）标准腐蚀试片采用GB/T699规定的20号碳钢，表面积28.0m2；6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
