【JT交通运输标准】 沥青比重瓶

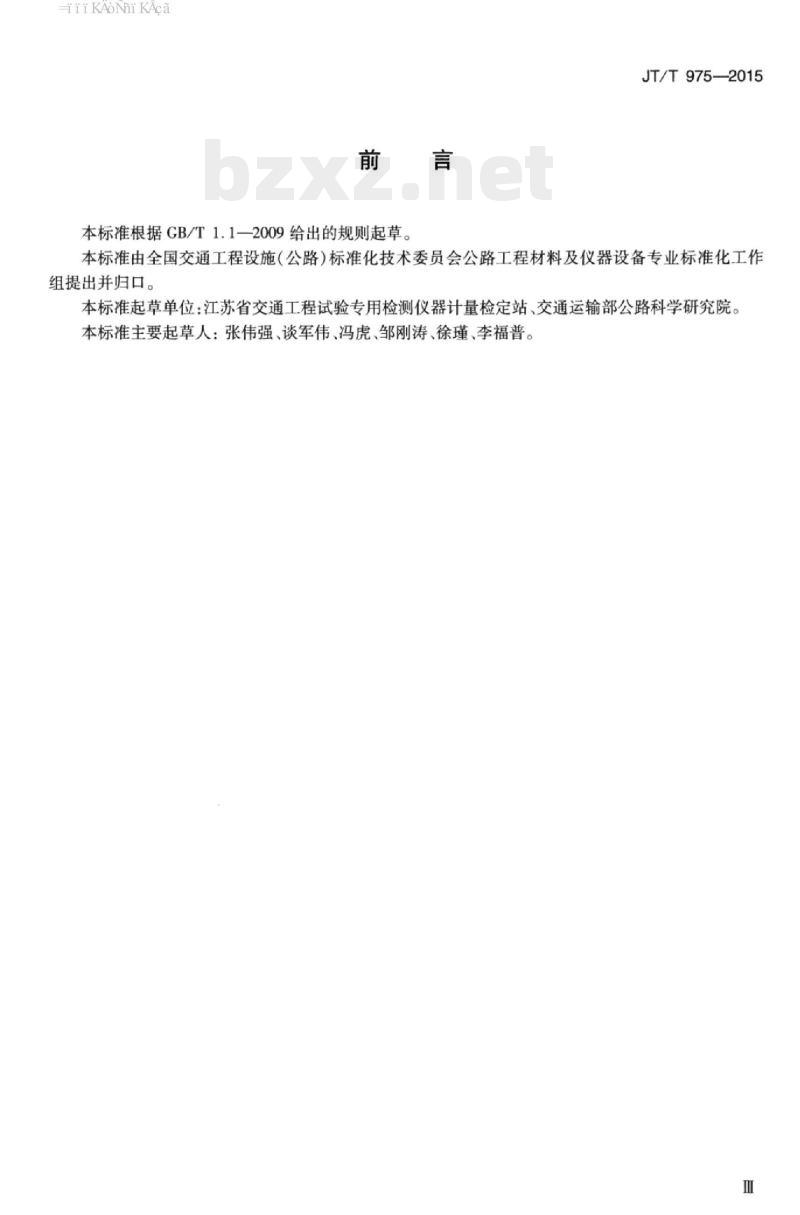

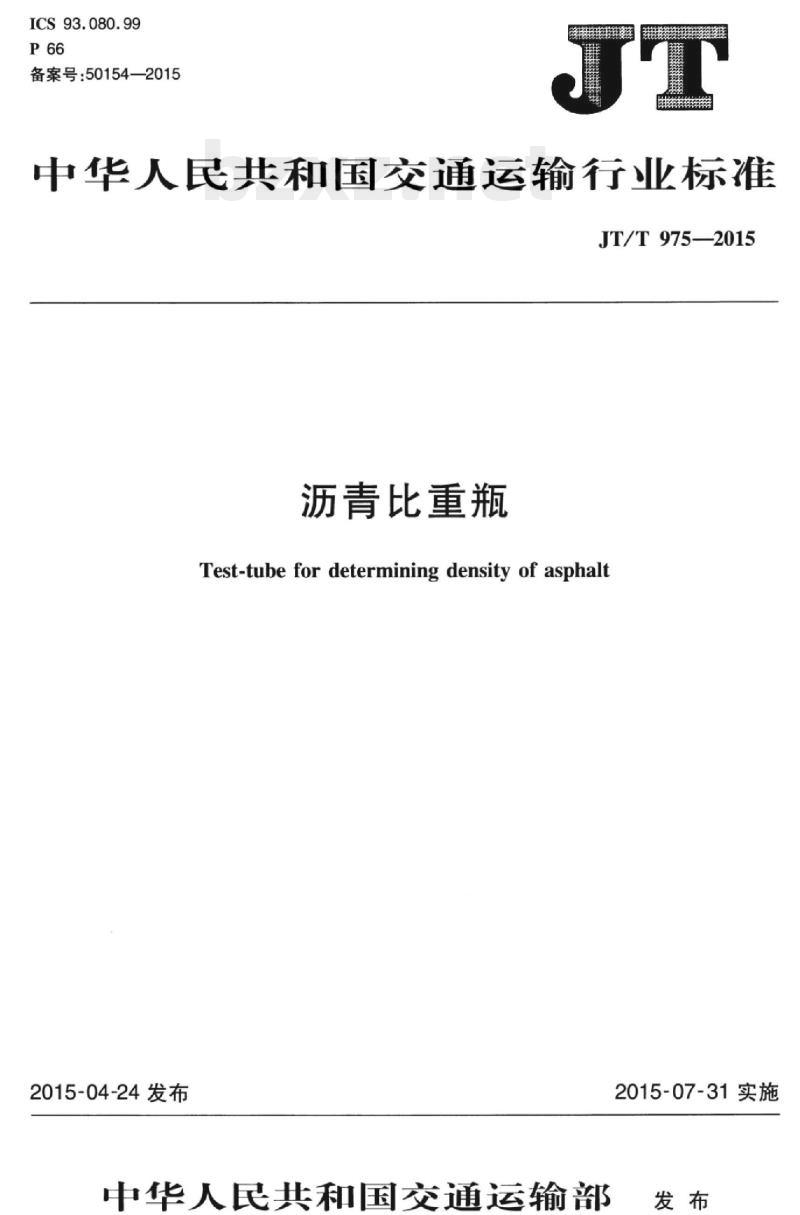

中华人民共和国交通运输行业标准 JT/T 975—2015 沥青比重瓶 Test tube for determining density of asphalt 前言 本标准根据 GB/T 1.1—2009 给出的规则起草。JT/T 975—2015。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。 本标准起草单位：江苏省交通工程试验专用检测仪器计量检定站、交通运输部公路科学研究院。 本标准主要起草人：张伟强、谈军伟、冯虎、邹刚涛、徐瑾、李福普。 1 范围 本标准规定了沥青比重瓶的产品结构、技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于沥青比重瓶的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 3 产品结构 公路工程沥青及沥青混合料试验规程：沥青比重瓶由瓶塞和瓶体组成，结构如图 1 所示，应符合 JT/T E20 的要求。 图 1 沥青比重瓶 1—瓶塞； 2—瓶体。 （单位为毫米） 4 技术要求 4.1 外观 沥青比重瓶应用玻璃制造，耐高温。瓶塞下部与瓶口应经研磨，瓶体透明，无条纹和气泡。 4.2 尺寸 瓶塞直径为 (24.0±2.0) mm，以轴线为中心有一直径为 (1.5±0.5) mm 的小孔，下部凹陷部分深 (5.0±1.0) mm，瓶高 (70.0±1.5) mm。 4.3 质量 整体（含瓶塞）质量不大于 40g。 4.4 密合性 沥青比重瓶注水后倒置，在瓶塞与瓶颈密封处应无渗漏。 5 试验方法 5.1 试验条件 5.1.1 试验应在无振动、无腐蚀气体的室内进行。 5.1.2 室温：(25±3) ℃，且室内温度变化不超过 0.5 ℃/h。 5.1.3 水温和室温之差不超过 1 ℃。 5.2 试验用仪器设备 5.2.1 电子天平：测量范围 (0~220) g，准确度等级 I 级。 5.2.2 游标卡尺：测量范围 (0~150) mm，分度值 0.02 mm。 5.2.3 针规：测量范围 (1.0~2.0) mm。 5.2.4 烧杯：容量为 (600~800) mL。 5.2.5 精密温度计：测量范围 (0~50) ℃，分度值 0.1 ℃。 5.2.6 恒温水槽：温度均匀性和波动性为 ±0.1 ℃。 5.2.7 秒表：分度值 0.2 s。 5.2.8 水：纯净水、蒸馏水或其他去离子水。 5.2.9 吸球、滤纸等辅助器具。 5.3 外观 用目测检查，应满足 4.1 的要求。 5.4 尺寸 除了瓶塞孔径用针规检验外，其余尺寸用游标卡尺检验，分别测量三次，取其平均值，应满足 4.2 的要求。 5.5 质量 清洁沥青比重瓶，用滤纸擦净沥青比重瓶及瓶塞，用电子天平称沥青比重瓶（含瓶塞）质量，精确到 0.001g，应满足 4.3 的要求。 5.6 密合性 沥青比重瓶注水至约 2/3 处，盖上瓶塞，用手按住瓶塞上小孔，倒置沥青比重瓶 10s 后，检查瓶塞与瓶体密合处渗漏情况，应满足 4.4 的要求。 6 检验规则 6.1 检验类型 检验分为型式检验和出厂检验。 6.2 型式检验 生产企业遇到下列情况之一，应进行型式检验，型式检验内容为第 4 章的全部项目： a) 新投产试制或转厂生产时； b) 产品正式生产后其结构、材料、工艺有较大改变，可能影响产品性能时； c) 正常生产时，定期或积累一定产量后； d) 产品长期停产，恢复生产时； e) 质量监督机构或行业管理部门提出型式检验要求时。 6.3 出厂检验 出厂检验项目为第 4 章所有技术要求。 6.4 抽样和判定规则 6.4.1 对于型式检验，当批量不大于 50 只时，抽取 5 只；当批量大于 50 只时，抽取该批的 10%。若有任一项不合格则加倍抽取，仍有任一项不合格的，判定该批产品不合格。 6.4.2 对于出厂检验，全部检验项目应达到相应的技术要求，任一项不合格，则判定出厂检验不合格。 7 标志、包装、运输和储存 7.1 标志 每只沥青比重瓶在瓶体上应有厂名缩写或商标标记，且瓶塞与瓶体应有组合标识。包装盒外印有产品名称、数量和制造厂名等内容及符合 GB/T 191 规定的标志。 7.2 包装 7.2.1 每 10 只沥青比重瓶装一个包装盒，每个包装盒内应附有产品合格证。 7.2.2 包装应保证沥青比重瓶不受挤压损坏。 7.3 运输和储存 产品在运输过程中，应防雨淋、磕碰、倒置。在储存过程中，存放于干燥的库房内。
