【JT交通运输标准】 城市公共交通IC卡技术规范第4部分:信息接口

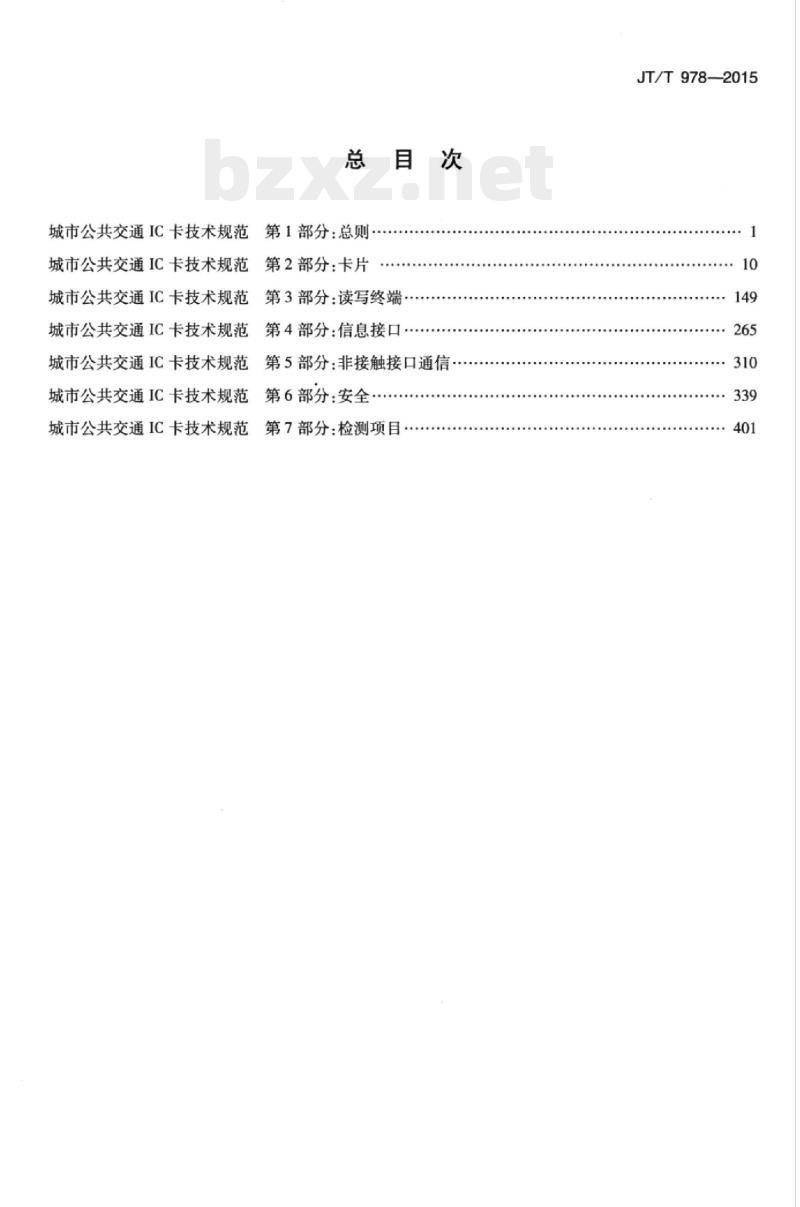

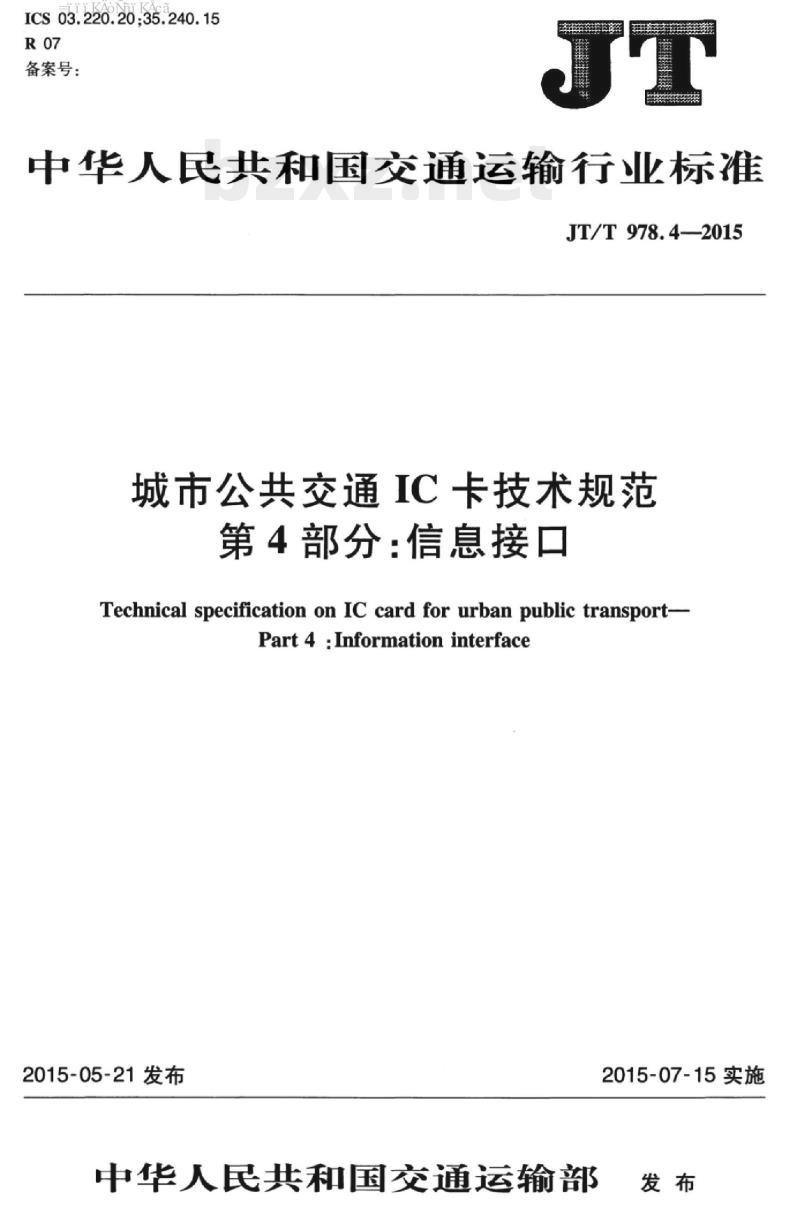

中华人民共和国交通运输行业标准 JT/T 978-4—2015 城市公共交通IC卡技术规范 第4部分：信息接口 Technical specification on IC card for urban public transport-Part 4: Information interface 发布日期：2015-05-21 实施日期：2015-07-15 前言 JT/T 978《城市公共交通IC卡技术规范》由7个部分组成：第1部分：总则；第2部分：卡片；第3部分：读写终端；第4部分：信息接口；第5部分：非接触接口通信；第6部分：安全；第7部分：检测项目。 本部分为JT/T 978的第4部分。 本部分按照GB/T 1.1-2009给出的规则起草。本部分由中华人民共和国交通运输部运输服务司提出。本部分由全国城市客运规范化技术委员会（SAC/TC529）归口。本部分起草单位包括：中国交通通信信息中心、交通运输部公路科学研究院、交通运输部科学研究院、北京市政交通一卡通有限公司、南京市市民卡有限公司、中国道路运输协会城市客运分会、武汉城市一卡通有限公司、石家庄市公共交通总公司、哈尔滨市城市通智能卡有限责任公司、泰州市凤城一卡通有限公司、广东岭南通股份有限公司、银川市公共交通有限公司、天津市通卡公用网络系统有限公司、深圳市雄帝科技股份有限公司、新开普电子股份有限公司、中国软件与技术服务股份有限公司、中卡盈通科技(北京)有限公司。 本部分主要起草人：汪宏宇、郭炯光、司徒文翰、郎莹、梅新明、刘好德、陈文革、肖震宇、范春华、衰斌城、陈宇、熊剑、崔英才、嵇云峰、徐锋、李勇、周亮、魏建国、张尚、李熙涛。 1 范围 JT/T 978的本部分规定了城市公共交通IC卡的清分结算机构与人网机构间的信息接口框架、文件接口要求、文件存取方式及通信要求。本部分适用于城市公共交通IC卡系统的设计与开发。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JT/T 978.1 城市公共交通IC卡技术规范第1部分：总则 JT/T 978.2 城市公共交通IC卡技术规范第2部分：卡片 JR/T 0025.7—2013 中国金融集成电路（IC）卡规范第7部分：借记/贷记应用安全规范 3 术语和定义 JT/T 978.1界定的以及下列术语和定义适用于本文件。 3.1 发送方 (sender)：信息交流中，信息输出方为发送方。 3.2 接收方 (accepter)：信息交流中，信息输入方为接收方。 3.3 短连接 (short connection)：数据传送过程中，当需要发送数据时，才建立连接，数据发送完成后，则断开此连接。 4 缩略语 DES——数据加密标准 (Data Encryption Standard) FTP——文件传输协议 (File Transfer Protocol) VO——输入输出端口 (input/output) MAC——报文鉴别码 (Message Authentication Code) MAK——MAC密钥 (MAC Key) MMK——成员主密钥 (Member Master Key) SM2——椭圆曲线公钥密码算法 (PublicKey Cryptographic Algorithm SM2 Based on Elliptic Curves) SM3——密码杂凑算法 (Cryptographic Hash Algorithm) SM4——分组密码加密算法 (Cryptographic Algorithm) TLV——表示标签、长度以及值的组合 (Tag Length Value) VPN——虚拟专用网络 (Virtual Private Network) TC——交易证书 (Transaction Certificate) 5 信息接口框架 清分结算机构与人网机构在信息交互过程中的信息接口，包括文件接口、文件存取方式和通信方式。其信息接口框架涉及清分结算机构、发卡机构、入网机构、收单机构等。 6 文件接口要求 6.1 文件结构 6.1.1 概述 清分结算机构与人网机构间传输的文件结构包括：流水文件结构和顺序文件结构。 6.1.2 流水文件结构 流水文件的每一行是一条记录，表示一笔交易。同一流水文件的每条记录长度应相同。流水文件的结构如下： a) 记录由字段1、字段2……到字段N组成； b) 每个字段之间以空格分隔； c) 每条记录以 (0x0D, 0x0A) 结束。 注：若字段N为保留使用字段，则在流水文件记录格式中，所规定的该保留字段的长度不包括其前的一位空格。 6.1.3 顺序文件结构 由文件头记录、文件尾记录及一条或多条交易记录组成，每条交易记录对应一笔交易。记录与记录之间无换行符等其他符号；顺序文件以文件头记录开始，以文件尾记录结束。顺序文件应进行MAC校验，文件的发送方将计算得到的MAC值填入文件尾的相应位置，文件的接收方按照约定的算法得到MAC值后，与文件尾中的MAC值进行比较，结果一致则认为MAC校验正确，否则将文件拒绝。文件中的每条记录由一个或多个段（Block）构成；记录中包含多个段，则应按照段编号的升序排列；段的数量由段0中的段位图决定；文件头记录和文件尾记录均只有段0。 段位图采用16进制可见字符形式，最多可以标识16个段。 6.2 文件类型 6.2.1 概述 文件类型包含交易类接口文件、清算类接口文件及其他类接口文件。 交易类接口文件包括： - 脱机消费明细文件 (CD/CQ) - 消费已处理文件清单文件 (LD) - 脱机消费清算明细文件 (CL) - 消费清算反馈文件 (FB) - 消费争议交易调整明细文件 (AD) - 消费清算结果明细文件 (CR) - 消费明细验证反馈文件 (RP)
