【FZ纺织行业标准】 异形涤纶短纤维

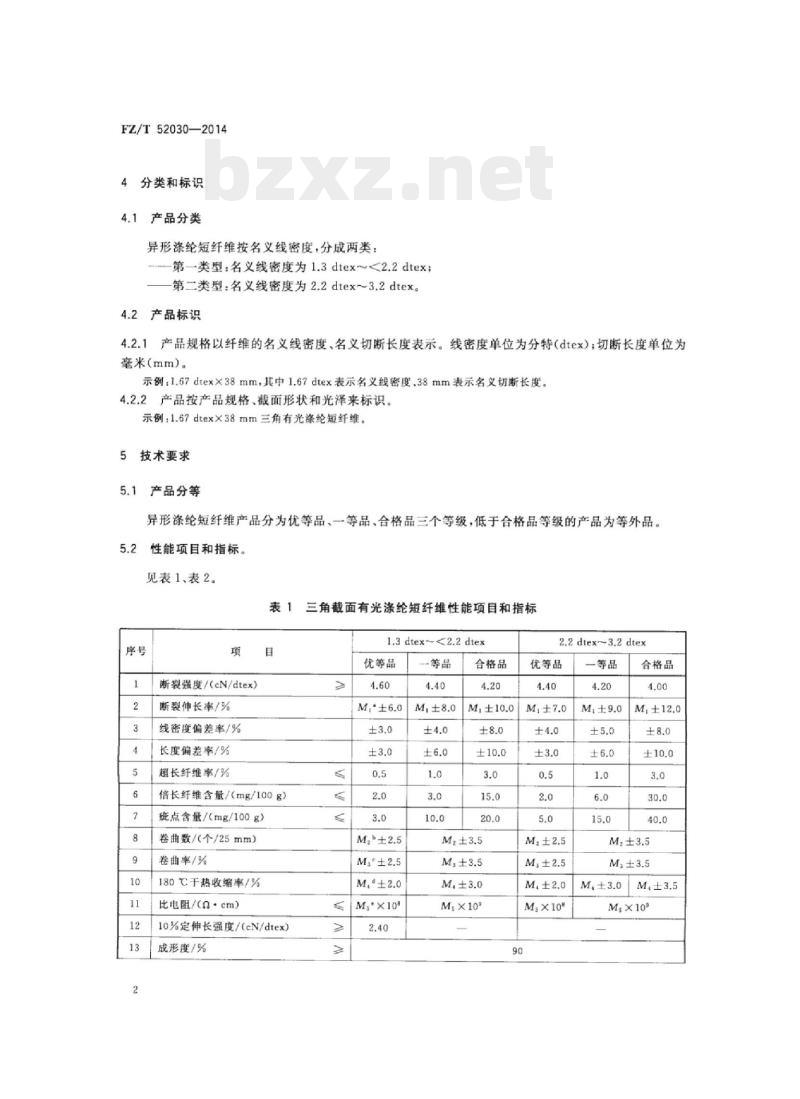

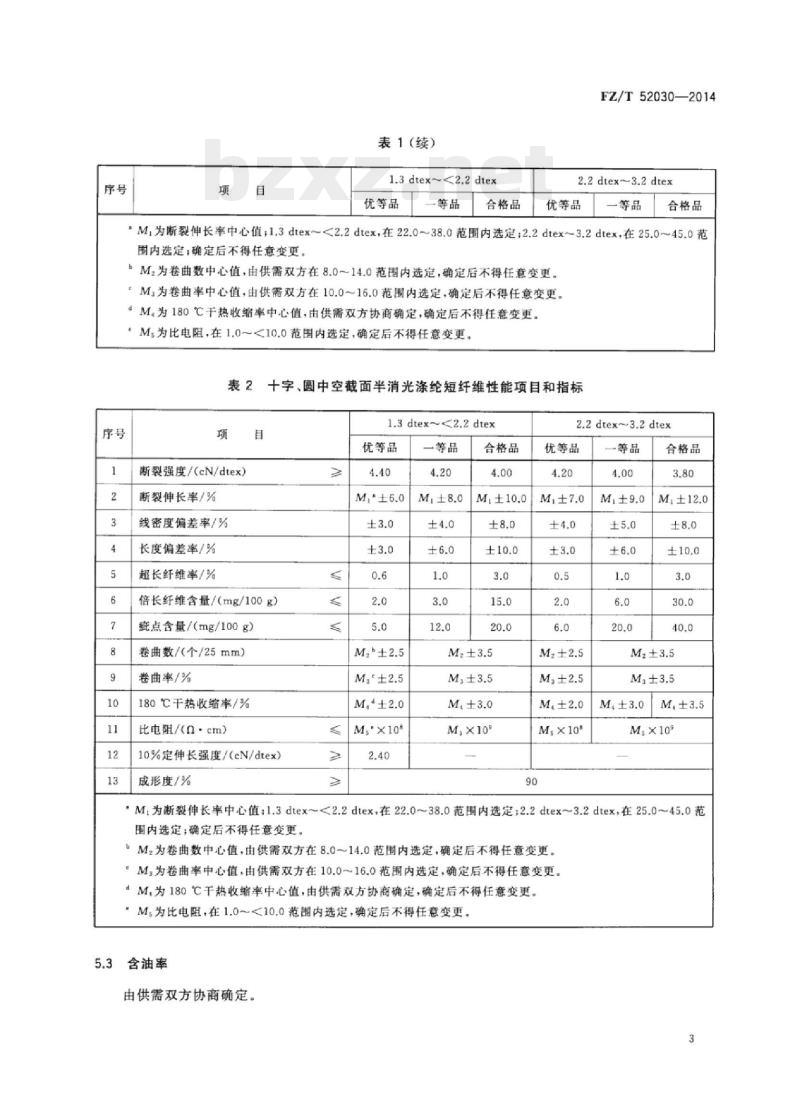

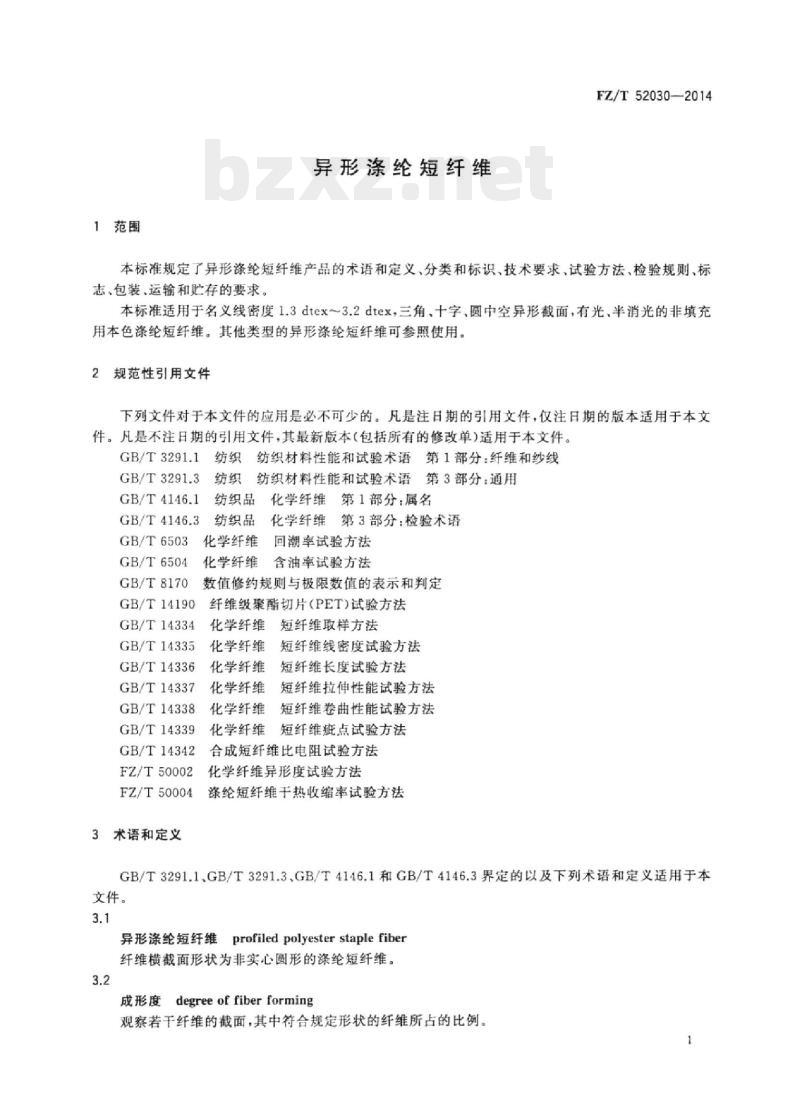

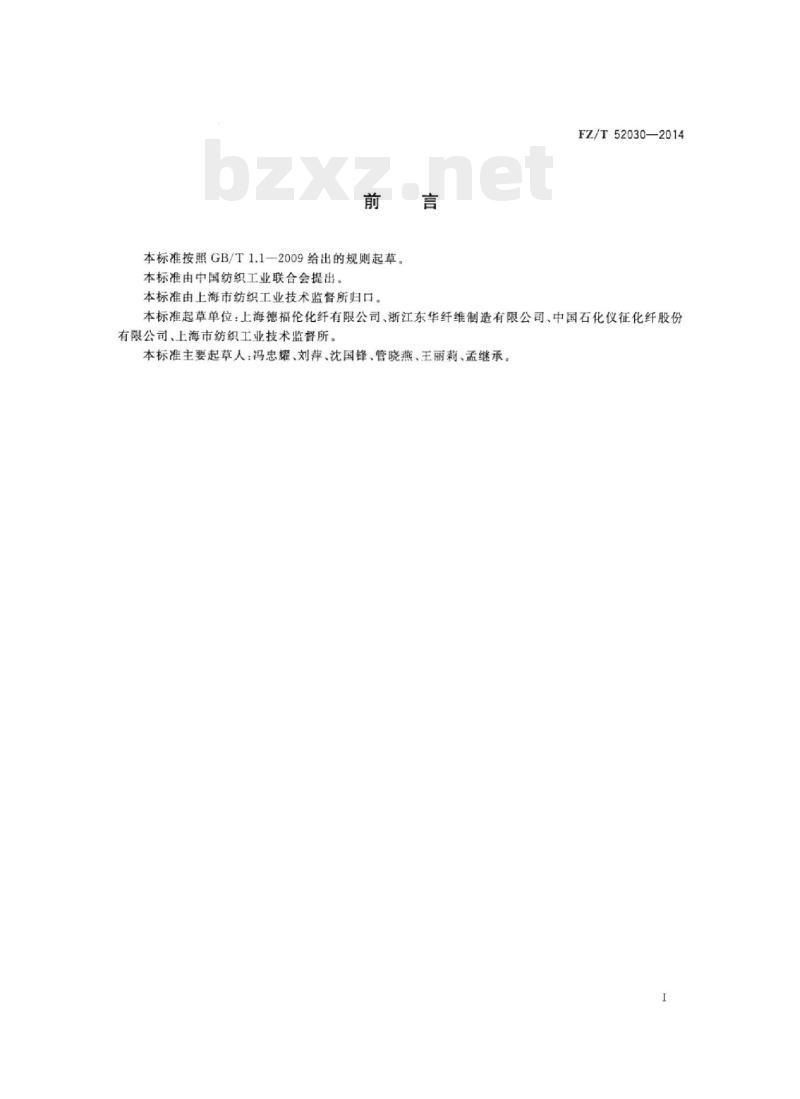

中华人民共和国纺织行业标准 FZ/T52030-2014 异形涤纶短纤维 2014-05-06 发布 2014-10-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：上海德福伦化纤有限公司、浙江东华纤维制造有限公司、中国石化仪征化纤股份有限公司、上海市纺织工业技术监督所。 本标准主要起草人：冯忠耀、刘葬、沈国锋、管晓燕、王丽莉、孟继承。 1 范围 本标准规定了异形涤纶短纤维产品的术语和定义、分类和标识、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标准适用于名义线密度 1.3dtex～3.2dtex，三角、十字，圆中空异形截面，有光、半消光的非填充用本色涤纶短纤维。其他类型的异形涤纶短纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T3291.1、GB/T3291.3、GB/T4146.1、GB/T4146.3、GB/T6503、GB/T6504、GB/T8170、GB/T14190、GB/T14334、GB/T14335、GB/T14336、GB/T14337、GB/T14338、GB/T14339、GB/T14342、FZ/T50002、FZ/T50004。 3 术语和定义 GB/T3291.1、GB/T3291.3、GB/T4146.1和GB/T4146.3界定的以及下列术语和定义适用于本文件。 3.1 异形涤纶短纤维 (profiled polyester staple fiber)：纤维横截面形状为非实心圆形的涤纶短纤维。 3.2 成形度 (degree of fiber forming)：观察若干纤维的截面，其中符合规定形状的纤维所占的比例。 4 分类和标识 4.1 产品分类 异形涤纶短纤维按名义线密度，分成两类： 第一类型：名义线密度为 1.3dtex～<2.2dtex； 第二类型：名义线密度为 2.2dtex～3.2dtex。 4.2 产品标识 4.2.1 产品规格以纤维的名义线密度、名义切断长度表示。线密度单位为分特 (dtex)；切断长度单位为毫米 (mm)。 示例：1.67dtex×38mm，其中 1.67dtex 表示名义线密度，38mm 表示名义切断长度。 4.2.2 产品按产品规格、截面形状和光泽来标识。 示例：1.67dtex×38mm 三角有光涤纶短纤维。 5 技术要求 5.1 产品分等 异形涤纶短纤维产品分为优等品、一等品、合格品三个等级，低于合格品等级的产品为等外品。 表1 三角截面有光涤纶短纤维性能项目和指标 | 序号 | 项目 | 1.3dtex~<2.2dtex (优等品) | 1.3dtex~<2.2dtex (一等品) | 1.3dtex~<2.2dtex (合格品) | 2.2dtex~3.2dtex (优等品) | 2.2dtex~3.2dtex (一等品) | 2.2dtex~3.2dtex (合格品) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 断裂强度/(cN/dtex) | 4.60 | 4.40 | 4.20 | 4.40 | 4.20 | 4.00 | | 2 | 断裂伸长率/% | M1±6.0 | M1±8.0 | M1±10.0 | M1±7.0 | M1±9.0 | M1±12.0 | | 3 | 线密度偏差率/% | ±3.0 | ±4.0 | ±8.0 | ±4.0 | ±5.0 | ±8.0 | | 4 | 长度偏差率/% | ±3.0 | ±6.0 | ±10.0 | ±3.0 | ±6.0 | ±10.0 | | 5 | 超长纤维率/% | 0.5 | 1.0 | 3.0 | 0.5 | 1.0 | 3.0 | | 6 | 倍长纤维含量/(mg/100g) | 2.0 | 3.0 | 15.0 | 2.0 | 6.0 | 30.0 | | 7 | 摊点含量/(mg/100g) | 3.0 | 10.0 | 20.0 | 5.0 | 15.0 | 40.0 | | 8 | 卷曲数/(个/25mm) | M2±2.5 | M2±2.5 | M2±3.5 | M2±2.5 | M2±2.5 | M2±3.5 | | 9 | 卷曲率/% | M3±2.5 | M3±2.5 | M3±3.0 | M3±2.5 | M3±3.5 | M3±3.5 | | 10 | 180℃干热收缩率/% | M4±2.0 | M4±2.0 | M4±3.0 | M4±2.0 | M4±2.0 | M4±3.0 | | 11 | 比电阻/(n·em) | Ms×10^9 | Ms×10^9 | Ms×10^9 | Ms×10^8 | Ms×10^8 | Ms×10^9 | | 12 | 10%定伸长强度/(cN/dtex) | 2.40 | - | - | 90 | - | - | | 13 | 成形度/% | - | - | - | - | - | - | 注：M1为断裂伸长率中心值；1.3dtex~<2.2dtex在 22.0~38.0 范围内选定；2.2dtex~3.2dtex在 25.0~45.0 范围内选定；确定后不得任意变更。M2为卷曲数中心值，由供需双方在 8.0～14.0 范围内选定，确定后不得任意变更。M3为卷曲率中心值，由供需双方在 10.0～16.0 范围内选定，确定后不得任意变更。M4为180℃干热收缩率中心值，由供需双方协商确定，确定后不得任意变更。Ms为比电阻，在 1.0～<10.0 范围内选定，确定后不得任意变更。 表2 十字、圆中空截面半消光涤纶短纤维性能项目和指标 | 序号 | 项目 | 1.3dtex<2.2 dtex (优等品) | 1.3dtex<2.2 dtex (一等品) | 1.3dtex<2.2 dtex (合格品) | 2.2 dtex~3.2 dtex (优等品) | 2.2 dtex~3.2 dtex (一等品) | 2.2 dtex~3.2 dtex (合格品) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 断裂强度/(cN/dtex) | 4.40 | 4.20 | 4.00 | 4.20 | 4.00 | 3.80 | | 2 | 断裂伸长率/% | M1±6.0 | M1±8.0 | M1±10.0 | M1±7.0 | M1±9.0 | M1±12.0 | | 3 | 线密度偏差率/% | ±3.0 | ±4.0 | ±8.0 | ±4.0 | ±5.0 | ±8.0 | | 4 | 长度偏差率/% | ±3.0 | ±6.0 | ±10.0 | ±3.0 | ±6.0 | ±10.0 | | 5 | 超长纤维率/% | 0.6 | 1.0 | 3.0 | 0.5 | 1.0 | 3.0 | | 6 | 倍长纤维含量/(mg/100g) | 2.0 | 3.0 | 15.0 | 2.0 | 6.0 | 30.0 | | 7 | 截点含量/(mg/100g) | 5.0 | 12.0 | 20.0 | 6.0 | 20.0 | 40.0 | | 8 | 卷曲数/(个/25mm) | M2±2.5 | M2±3.5 | M2±3.5 | M2±2.5 | M2±3.5 | M2±3.5 | | 9 | 卷曲率/% | M3±2.5 | M3±3.5 | M3±3.0 | M3±2.5 | M3±3.5 | M3±3.0 | | 10 | 180℃干热收缩率/% | M4±2.0 | M4±3.0 | M4±3.0 | M4±2.0 | M4±3.0 | M4±3.0 | | 11 | 比电阻/(a·cm) | Ms×10^8 | Ms×10^9 | Ms×10^9 | Ms×10^8 | Ms×10^9 | Ms×10^9 | | 12 | 10%定伸长强度/(cN/dtex) | 2.40 | - | - | 90 | - | - | | 13 | 成形度/% | - | - | - | - | - | - | 注：M1为断裂伸长率中心值；1.3dtex~<2.2dtex在 22.0~38.0 范围内选定；2.2dtex~3.2dtex在 25.0~45.0 范围内选定；确定后不得任意变更。M2为卷曲数中心值，由供需双方在 8.0～14.0 范围内选定，确定后不得任意变更。M3为卷曲率中心值，由供需双方在 10.0～16.0 范围内选定，确定后不得任意变更。M4为180℃干热收缩率中心值，由供需双方协商确定，确定后不得任意变更。Ms为比电阻，在 1.0～<10.0 范围内选定，确定后不得任意变更。 5.2 性能项目和指标 见表1、表2。 5.3 含油率 由供需双方协商确定。 5.4 截面形状和异形度 由供需双方协商确定。 5.5 质量差异 包装件平均净质量和公定质量的偏差率不超过 ±0.5%。包装件名义净质量和公定质量的偏差率不超过 ±1%，非定重产品可参照使用。 6 试验方法 6.1 拉伸性能 断裂强度，断裂伸长率，10%定伸长强度按 GB/T 14337 规定执行。 6.2 线密度偏差率 按 GB/T 14335 规定执行。 6.3 长度偏差率、超长纤维率、倍长纤维含量、疵点含量 按 GB/T 14336 规定执行。 6.4 卷曲数、卷曲率 按 GB/T 14338 规定执行。 6.5 180℃干热收缩率 按 FZ/T 50004 规定执行。 6.6 比电阻 按 GB/T 14342 规定执行。 6.7 含油率 按 GB/T 6504 规定执行。 6.8 二氧化钛含量 按 GB/T 1419
