【FZ纺织行业标准】 涂层织物低温耐折性能试验方法

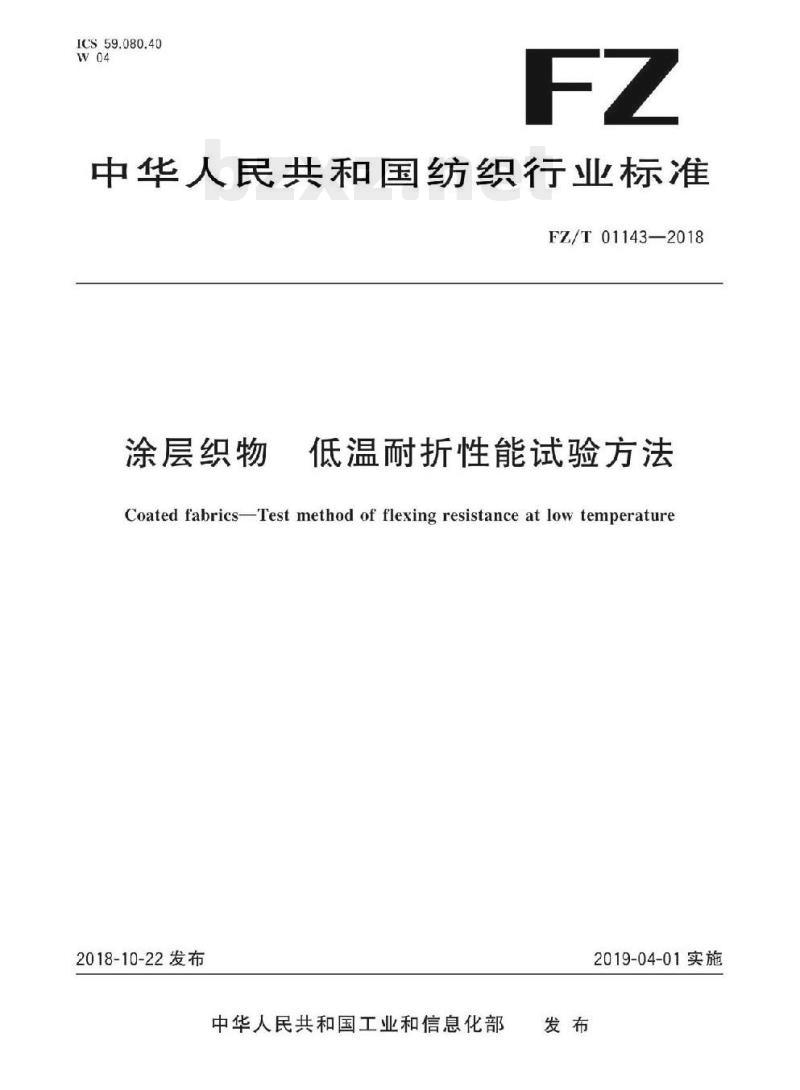

中华人民共和国纺织行业标准 FZ/T01143—2018 涂层织物 低温耐折性能试验方法 2018-10-22 发布 中华人民共和国工业和信息化部发布 2019-04-01 实施 前言 本标准按照GB/T 1.1—2020给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC2C9/SC1）归口。本标准起草单位：广州纤维产品检测研究院、深圳市昌硕新纺材料有限公司、中纺标检验认证股份有限公司。本标准主要起草人：杨欣卉、廖纯强、邓华、罗峻、严霜、徐柏青、江红。 1 范围 本标准规定了在低温条件下涂层织物耐折性能的试验方法。本标准适用于厚度不大于3mm的涂层织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 FZ/TC1003 涂层织物厚度试验方法 3 原理 将试样一端涂层面向内折叠夹在可运动的上夹具内，再将试样向外翻折后使另一端向下转向、涂层面朝外，向下一端夹在固定下夹具内，在规定的低温环境中，上夹具带动试样运动达到规定屈挠次数后检查试样表面的损坏情况。 4 术语和定义 下列术语和定义适用于本文件。 4.1 低温耐折性能 (flexing resistance at low temperature) 在低温条件下，材料耐反复屈挠的性能。 5 设备 5.1 耐折试验仪 5.1.1 上夹具：由一对绕轴旋转的平面金属板组成。低温箱达到试验温度后，耐折试验仪的上夹具开始做往返屈挠，屈挠角度为(22.5±0.5)°，屈挠频率为(100±5)次/min。 5.1.2 下夹具：为固定夹具，与上夹具在同一垂直面上，当上夹具屈挠角度为0时，上夹具的下边缘与下夹具的上边缘平行，且垂直距离为(25±1)mm。 5.1.3 计数器：指示屈挠次数。 5.2 低温箱 能容纳耐折试验仪，温度可满足试验所需，低温箱内的温度偏差应控制在±2%。 5.3 放大镜 可放大4倍至6倍。 6 样品的厚度测定和取样 6.1 厚度测定 按FZ/T01003执行。厚度大于3mm的涂层织物不适用于本标准。 6.2 取样 6.2.1 取样位置宜距离边缘10cm以上，涂层面目测连续，试样无折痕、变色或其他破损；成品取样位置宜为主要屈挠部位，涂层面目测连续，试样无折痕、变色或其他破损（如针孔）。注：涂层面目测连续是指在目测和放大镜 (5.3) 下看不到涂层织物的基布。 6.2.2 试样尺寸为(70±1)mm $ imes$ (45±1)mm。 6.2.3 在样品纵向和横向上各取3个试样，同一纵向和横向上不宜裁取多个试样。 7 试验步骤 7.1 调整上夹具角度状态，使上夹具的下边缘平行于下夹具的上边缘，即处于水平位置。 7.2 打开上、下夹具。 7.3 将涂层面向内折叠，两个较长的边对齐，放入上夹具中夹紧。再将试样向外翻折后使另一端向下转向，涂层面朝外折叠夹在固定的下夹具内，保证折叠线垂直水平后夹紧，并保持试样自然伸直。 7.4 启动耐折试验仪，室温下查看试样随上夹具能否灵活屈挠和有无明显拉伸现象。若不能灵活屈挠或有明显拉伸现象，则返回7.1重新装样；若能灵活屈挠且无明显拉伸现象，则检查试样弯曲成试验状态后有无损坏。若无损坏，可开始试验；如有损坏，则取出试样，停止试验，试样损坏情况应在报告书中注明。 7.5 设置试验温度和屈挠次数。试验温度和屈挠次数具体要求根据产品需要确定，试验温度建议为10℃、20℃等，屈挠次数建议为1000、3000、5000、10000次等。低温箱达到设定温度后，夹具开始屈挠至设定次数，完成屈挠次数后夹具停止屈挠。 7.6 取出试样，在照度不低于600 lx的光线下，目测并用放大镜 (5.3) 分别检查试样平展和折叠两种状态有无损坏，夹入夹具的部分试样的损坏不计入检查范围。损坏情况包括以下几种类型： (1) 涂层面出现裂纹； (2) 织物表面纱线断裂，出现破裂； (3) 涂层和织物之间出现起泡； (4) 涂层和织物之间出现分层； (5) 涂层出现脱落； (6) 其他明显损坏情况。 警告：低温取样应带防护手套，以免冻伤。 7.7 若织物两面都有涂层且目测连续，无特殊说明，应对两面进行试验，并做好记录。 8 试验结果 8.1 试验后记录试样有无损坏，如有损坏，按7.6记录试样的损坏类型，若损坏情况包括二种及以上类型的复合，应增加相应的文字说明。 8.2 纵向和横向的试验结果分别表示，若同向3个试样的试验结果不同时，以试验结果差的一个为最终试验结果。 8.3 织物两面都有涂层，如无特殊说明，以试验结果差的面为最终结果。 9 试验报告 试验报告应包含以下内容：
