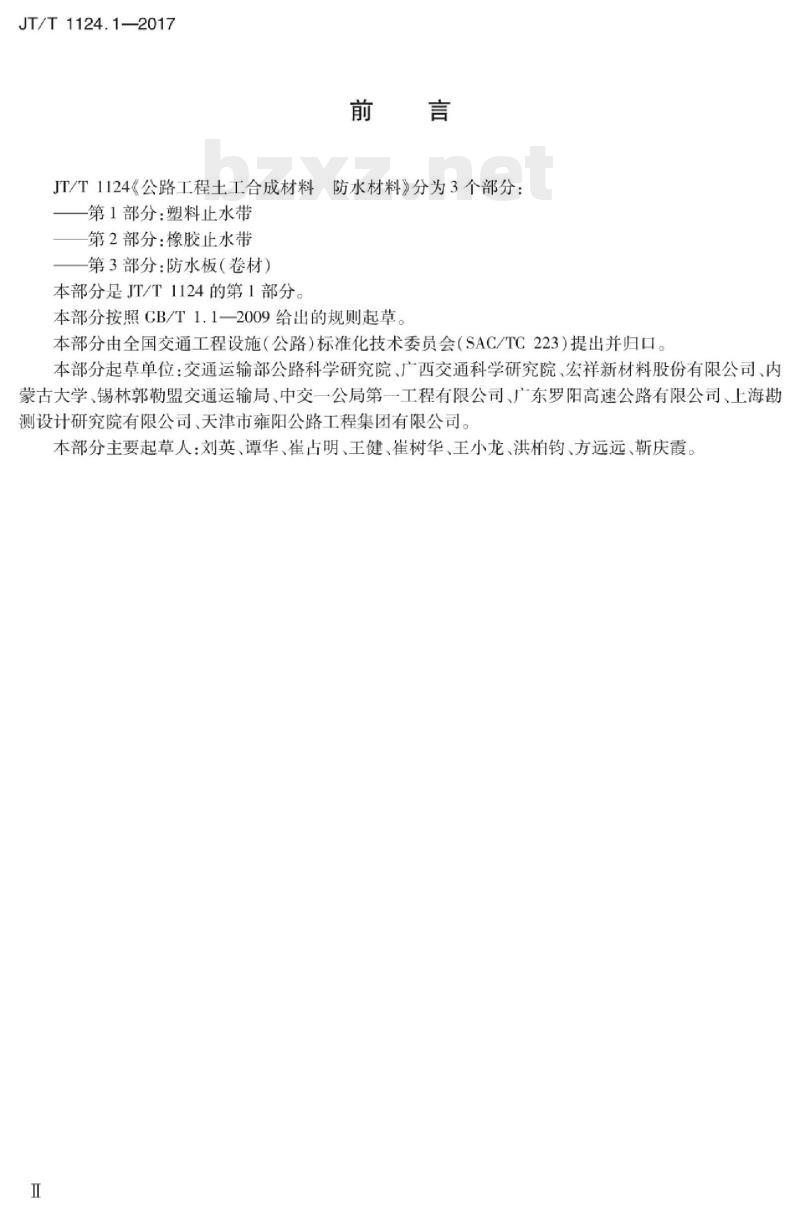

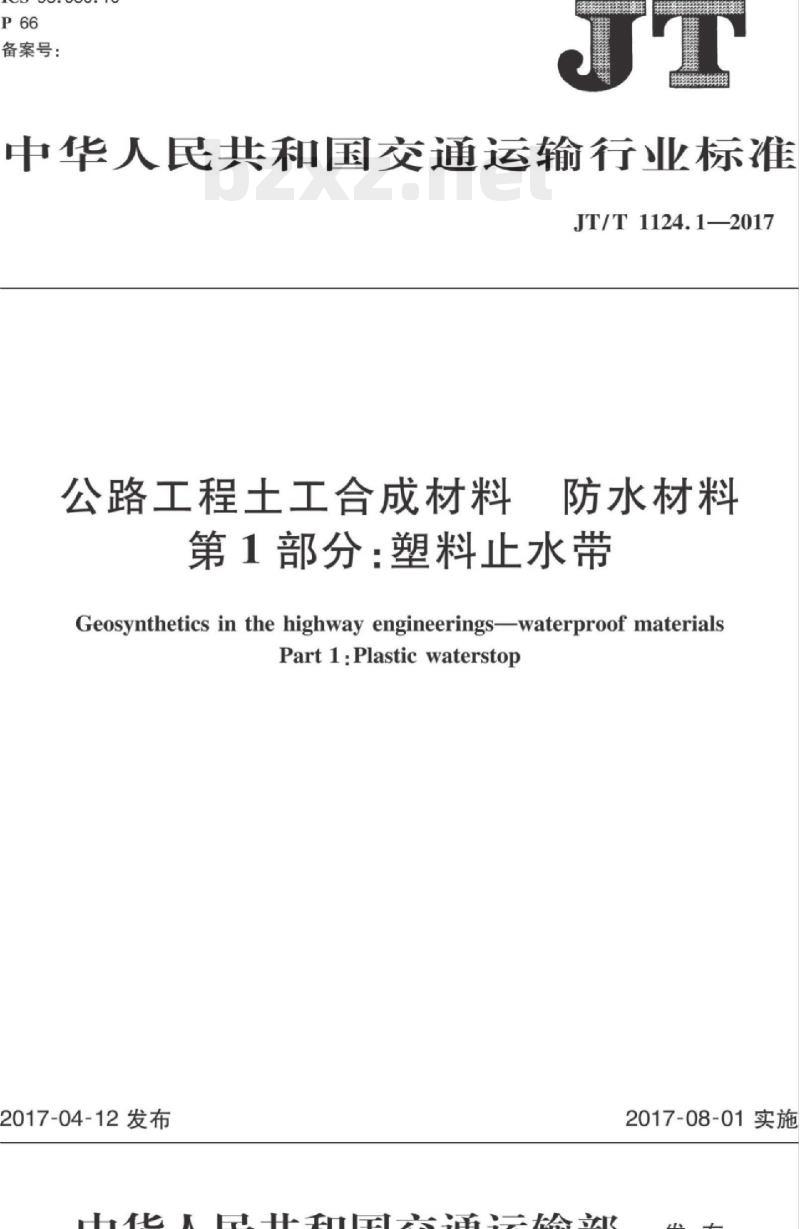

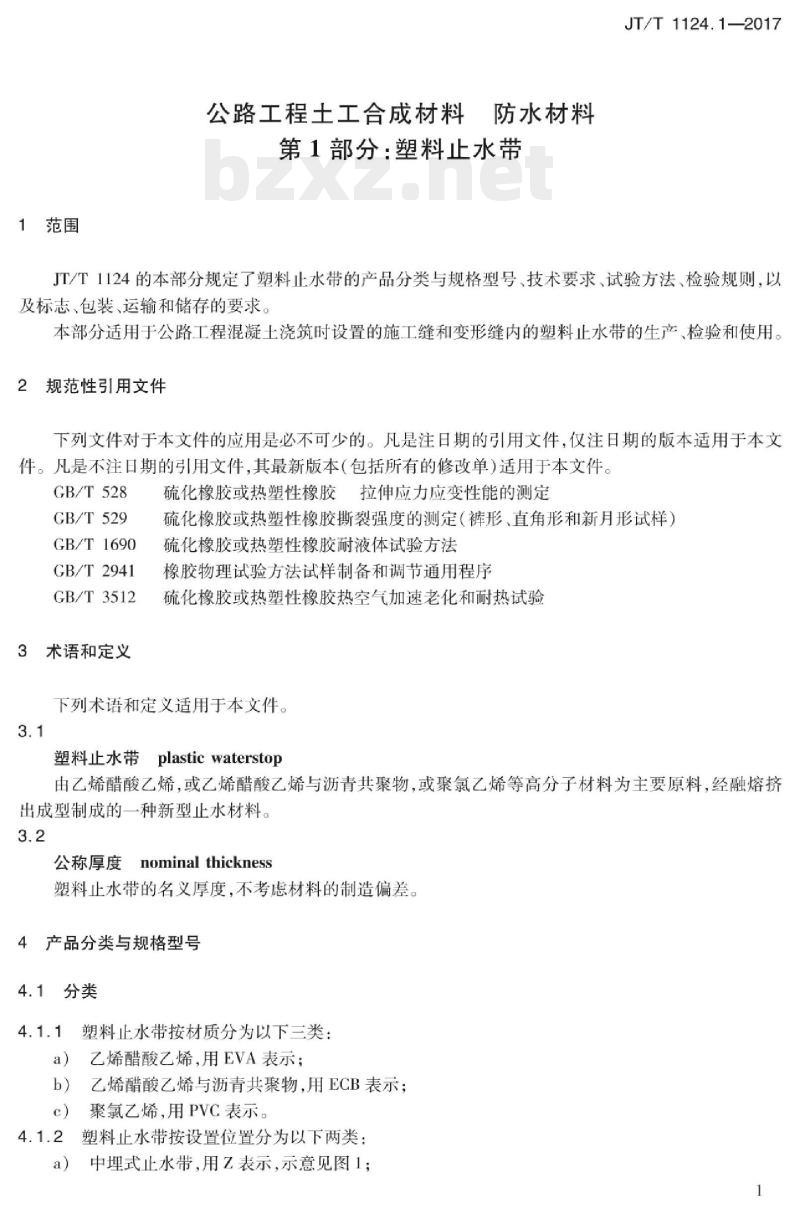

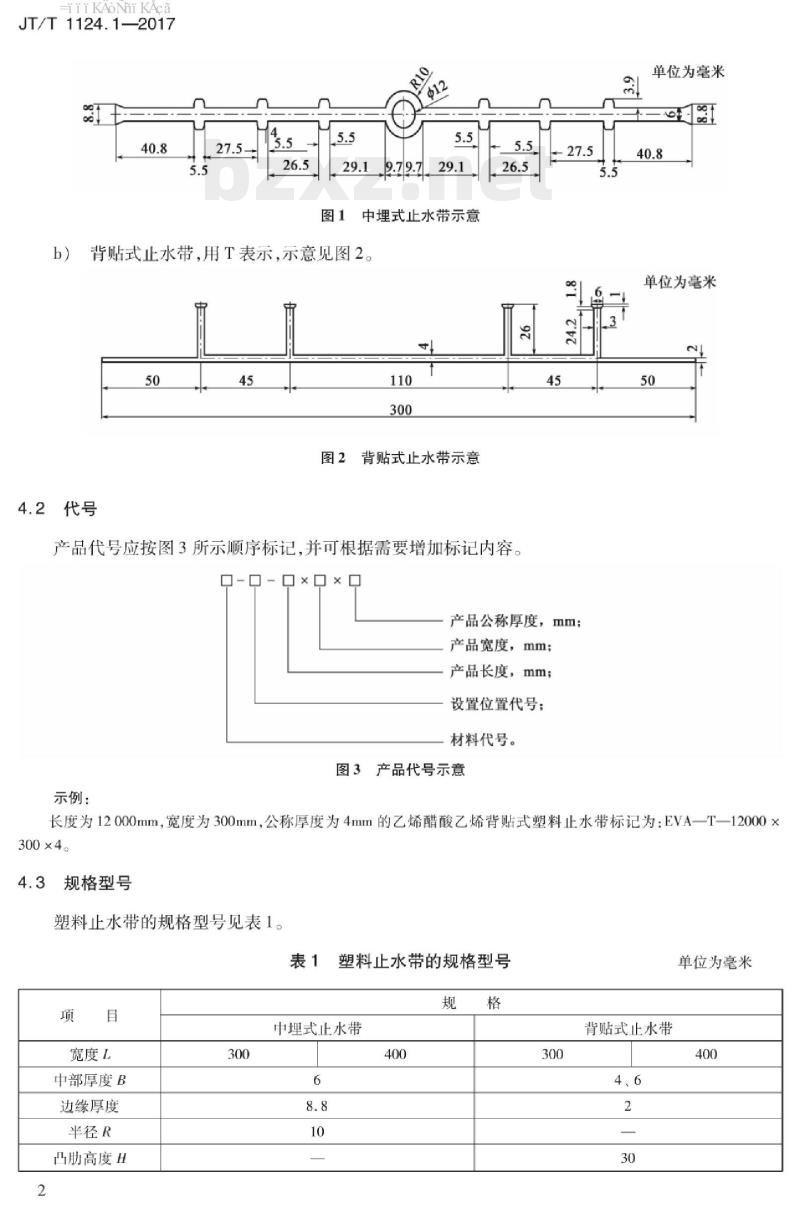

中华人民共和国交通运输行业标准 JT/T 1124.1—2017 公路工程土工合成材料 防水材料 第1部分：塑料止水带 Geosynthetics in the highway engineering—waterproof materials Part 1: Plastic waterstop 发布日期：2017-04-12 实施日期：2017-08-01 前言 JT/T 1124《公路工程土工合成材料防水材料》分为3个部分： 一、第1部分：塑料止水带 第2部分：橡胶止水带 第3部分：防水板（卷材） 本部分是JT/T 1124的第1部分。 本部分按照 GB/T 1.1-2009 给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、广西交通科学研究院、宏祥新材料股份有限公司、内蒙古大学、锡林郭勒盟交通运输局、中交一公局第一工程有限公司、广东罗阳高速公路有限公司、上海勘测设计研究院有限公司、天津市雍阳公路工程集团有限公司。本部分主要起草人：刘英、谭华、崔占明、王健、崔树华、王小龙、洪柏钧、方远远、靳庆霞。 1 范围 JT/T 1124.1 本部分规定了塑料止水带的产品分类与规格型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存的要求。本部分适用于公路工程混凝土浇筑时设置的施工缝和变形缝内的塑料止水带的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 GB/T 529 GB/T 1690 GB/T 2941 GB/T 3512 3 术语和定义 下列术语和定义适用于本文件。 3.1 塑料止水带 plastic waterstop 由乙烯-醋酸乙烯共聚物（EVA）、乙烯-醋酸乙烯与沥青共聚物（ECB）或聚氯乙烯（PVC）等高分子材料为主要原料，经熔融挤出成型制成的一种新型止水材料。 3.2 公称厚度 nominal thickness 塑料止水带的名义厚度，不考虑材料的制造偏差。 4 产品分类与规格型号 4.1 分类 4.1.1 塑料止水带按材质分为以下三类： a）乙烯-醋酸乙烯，用 EVA 表示； b）乙烯-醋酸乙烯与沥青共聚物，用 ECB 表示； c）聚氯乙烯，用 PVC 表示。 4.1.2 塑料止水带按设置位置分为以下两类： a）中埋式止水带，用乙表示； b）背贴式止水带，用 T 表示。 4.2 代号 产品代号应按图3所示顺序标记，并可根据需要增加标记内容： (1) 材料代号； (2) 设置位置代号； (3) 产品长度，mm； (4) 产品宽度，mm； (5) 产品公称厚度，mm。 示例：长度为 12000mm，宽度为 300mm，公称厚度为 4mm 的乙烯-醋酸乙烯背贴式塑料止水带标记为：EVA-T-12000x300x4 4.3 规格型号 塑料止水带的规格型号见表1。 【表1 塑料止水带的规格型号】 项目 | 宽度 L (mm) | 中部厚度 B (mm) | 边缘厚度 (mm) | 半径 R (mm) | 凸肋高度 H (mm) ---|---|---|---|---|--- 中埋式止水带 | 300 | 6 | 8.8 | 10 | 400 背贴式止水带 | 300 | 4 | 6 | 2 | 30 5 技术要求 5.1 外观 5.1.1 塑料止水带表面应平整，无裂纹、机械损伤、折痕、孔洞、气泡、异常黏着部分等缺陷。 5.1.2 塑料止水带在规格长度内不允许有接头。 5.2 尺寸偏差 塑料止水带的尺寸偏差应符合表2的规定。 【表2 塑料止水带的尺寸偏差允许偏差】 项目 | 宽度 L | 中部厚度 B | 边缘厚度 | 半径 R | 凸肋高度 H ---|---|---|---|---|--- 允许偏差 | ±3% | 0~+1mm | 0~+0.5mm | 中心孔偏心不超过厚度的1/3 | 0~+2.5mm 5.3 物理力学性能 塑料止水带的物理力学性能应符合表3的规定。 【表3 塑料止水带的物理力学性能】 序号 | 项目 | EVA | ECB | PVC ---|---|---|---|--- 1 | 拉伸强度 (MPa) | ≥16 | ≥14 | ≥10 2 | 扯断伸长率 (%) | ≥550 | ≥500 | ≥200 3 | 撕裂强度 (kN/m) | ≥60 | ≥60 | ≥50 4 | 低温弯折性 | -35℃无裂纹 | -35℃无裂纹 | -25℃无裂纹 5 | 热空气老化 (80℃×168h) | ≥80(保持率) | ≥80(保持率) | ≥80(保持率) 6 | 耐碱性 (Ca(OH)₂饱和溶液, 168h) | ≥90(保持率) | ≥70(保持率) | ≥80(保持率) 7 | 外观 (100%伸长率) ---|---|---|--- 注：热空气老化及耐碱性性能指标指拉伸强度和扯断伸长率的保持率。 6 试验方法 6.1 试样制备 从规格尺寸检验合格的制品上裁取试验所需的足够长度试样，按 GB/T 2941 的规定制备试样，并在标准状态下静置 24h。 6.2 外观 在自然光线下距产品 0.5m 用肉眼观察。 6.3 尺寸偏差 试样尺寸用相应量具测量，宽度精确到 1mm，厚度精确到 0.05mm，试样表面对称部位取 4 点进行测量，取平均值。 6.4 拉伸强度、扯断伸长率 按 GB/T 528 的规定进行，用 I 型哑铃试样，拉伸速度 (250±50) mm/min，初始标距 25mm。 6.5 撕裂强度 按 GB/T 529 中的规定进行，采用无割口直角形试样，拉伸速度 (250±50) mm/min。 6.6 低温弯折性 6.6.1 试样要求：试样尺寸为 120mm×50mm，试样数量为 2 个。 6.6.2 试验仪器：低温箱的温度调节范围 -40℃~0℃，误差 ±2℃，且能使试样在被操作过程中保持恒定温度。弯折板由金属平板、转轴和调距螺丝组成，平板间距可任意调节。 6.6.3 试验步骤： a) 将试样弯曲 180°，使 50mm 宽的边缘重合、齐平，并用定位夹或 10mm 宽的胶布将边缘固定，保证其在试验中不发生错位； b) 将弯折仪上下平板距离调节为塑料止水带厚度的 3 倍；将弯折板上平板翻开，将厚度相同的两块试样平放在下平板上，重合的一边朝向转轴，且距离转轴 20mm； c) 在设定温度下将弯折仪与试件一起放入低温箱中，达到规定温度后，在此温度下保持 1h，之后迅速压下上平板，达到所调间距位置，保持 1s 后将试样取出； d) 待恢复到室温后观察弯折处是否断裂，或用 8 倍放大镜观察试件弯折处受拉面有无裂纹。以两个试样均无裂纹为合格。 6.7 热空气老化 按 GB/T 3512 的规定进行。 6.8 耐碱性 按 GB/T 1690 的规定进行。 7 检验规则 7.1 检验分类和检验项目 7.1.1 出厂检验 产品需经检验合格并附有质量检验合格证方可出厂。产品出厂时必须进行出厂检验，出厂检验项目见表4。 7.1.2 型式检验 a) 新产品投产时； b) 原材料或生产工艺有较大的改变时； c) 停产时间超过 3 个月，恢复生产时； d) 正常生产时，每年至少进行一次； e) 出厂检验结果与上次型式检验有较大差异时； f) 供需双方合同有要求时； g) 国家质量监督机构提出型式检验要求时。 型式检验应对标准中规定的全部技术要求进行检验，见表4。 【表4 出厂检验和型式检验项目】 项目 | 出厂检验 | 型式检验 ---|---|--- 外观 | V | V 尺寸偏差 | V | V 拉伸强度 | V | V 扯断伸长率 | V | V 撕裂强度 | V | V 低温弯折性 | V | V 热空气老化 | x | V 耐碱性 | x | V 7.2 组批 以同一产品规格同一生产批号的产品每 5000m 为一批进行检验，不足 5000m 的也可为一批。 7.3 抽样 每批产品中随机抽取 3 件进行外观及尺寸偏差检查，在上述检查合格的样品中再随机抽取 1 件裁取 1m 长的试样，进行物理性能测试。 7.4 合格判定 若第 5 章各项技术要求全部合格，则判该批产品为合格批。
