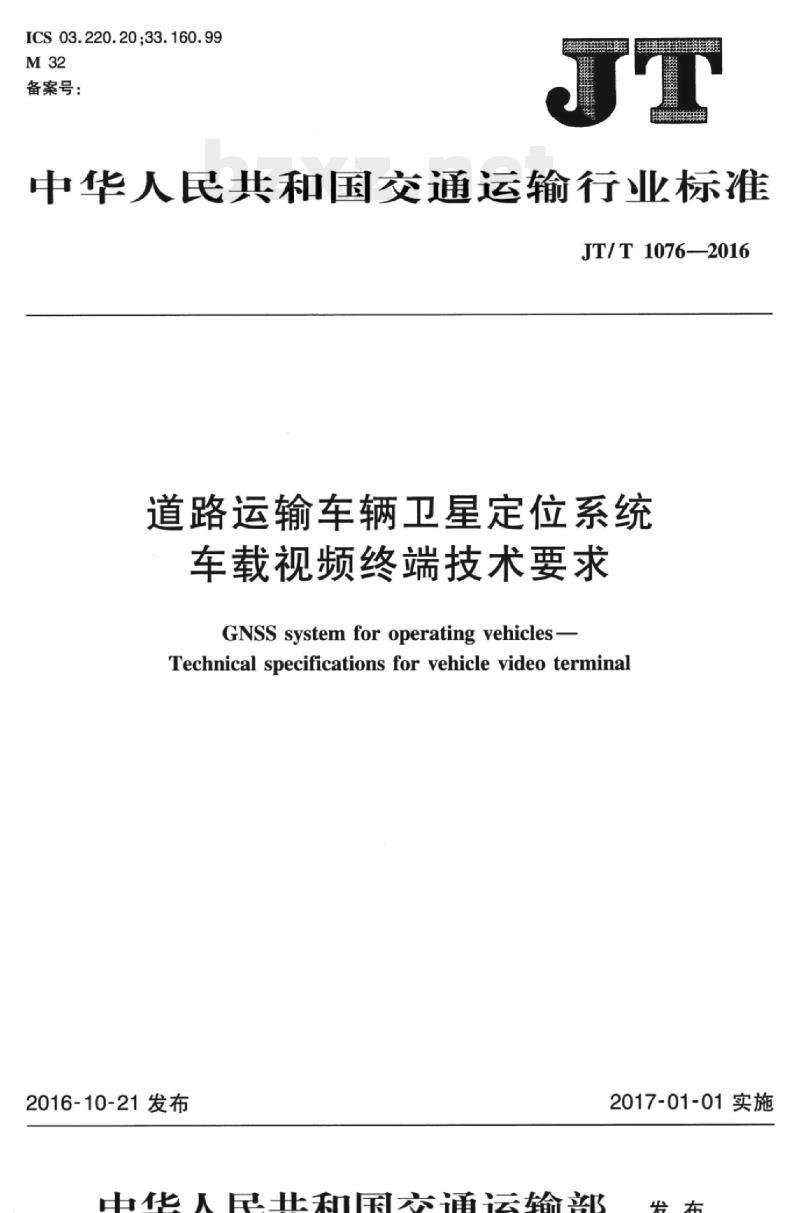

【JT交通运输标准】 道路运输车辆卫星定位系统车载视频终端技术要求

ICS03.220.20;33.160.99
备案号：
中华人民共和国交通运输行业标准JT/T1076--2016
道路运输车辆卫星定位系统
车载视频终端技术要求
GNSS system for operating vehicles -Technical specifications for vehicle video termina2016-10-21发布
中华人民共和国交通运输部
2017-01-01实施

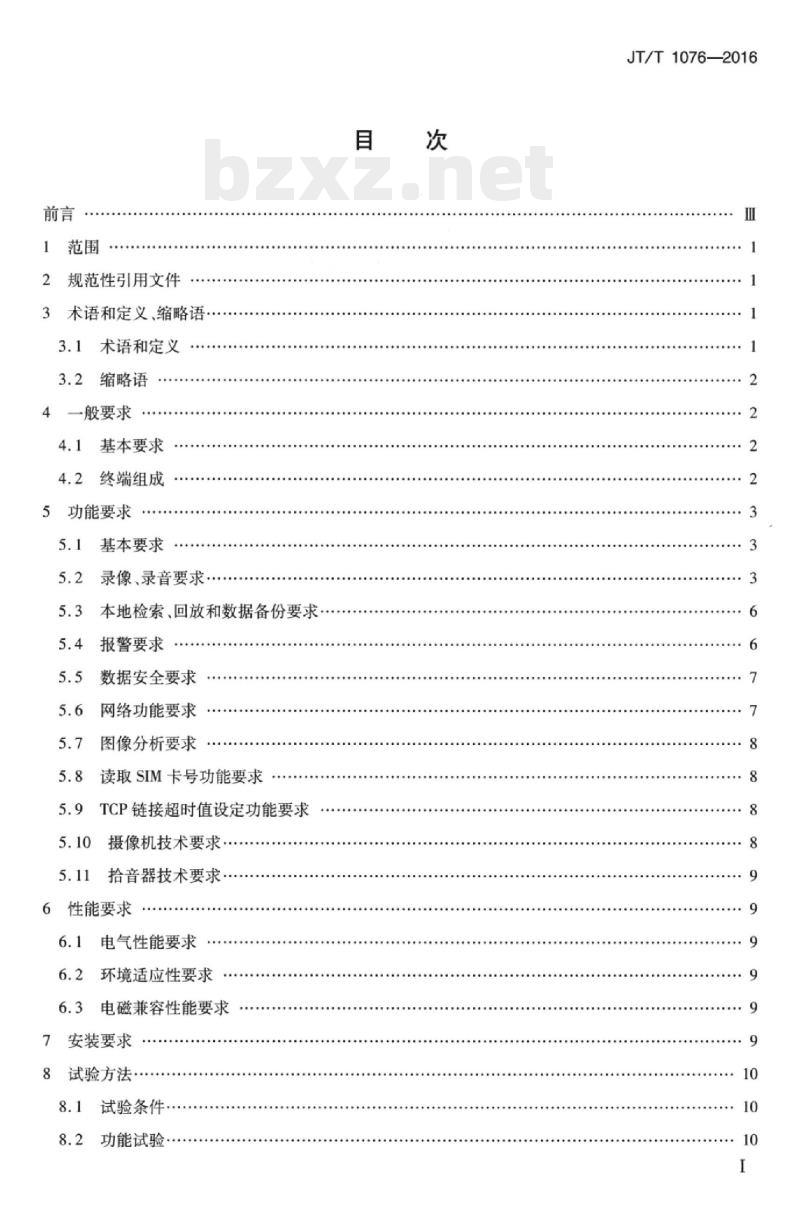

规范性引用文件
术语和定义、缩略语
3.1术语和定义
缩略语
一般要求
基本要求
终端组成
5功能要求
基本要求
录像、录音要求
本地检索、回放和数据备份要求报警要求
数据安全要求
网络功能要求
图像分析要求
读取SIM卡号功能要求
TCP链接超时值设定功能要求
摄像机技术要求·
拾音器技术要求
性能要求
电气性能要求
环境适应性要求
6.3电磁兼容性能要求
安装要求
试验方法
试验条件
功能试验
JT/T1076—2016
HiiKAoNiKAca
JT/T1076—2016

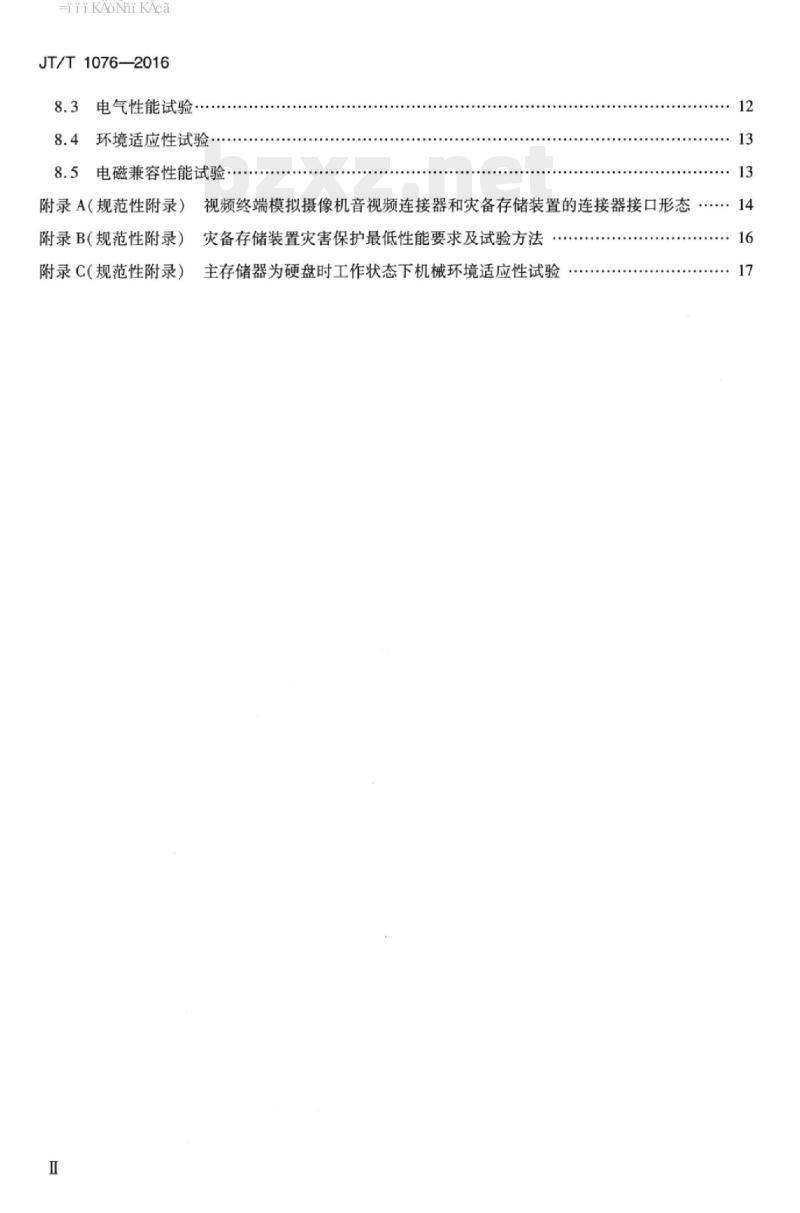

8.3电气性能试验
8.4环境适应性试验
8.5电磁兼容性能试验
附录A（规范性附录）
视频终端模拟摄像机音视频连接器和灾备存储装置的连接器接口形态14附录B（规范性附录）灾备存储装置灾害保护最低性能要求及试验方法附录C（规范性附录）主存储器为硬盘时工作状态下机械环境适应性试验16
iiiKAoNiKAca

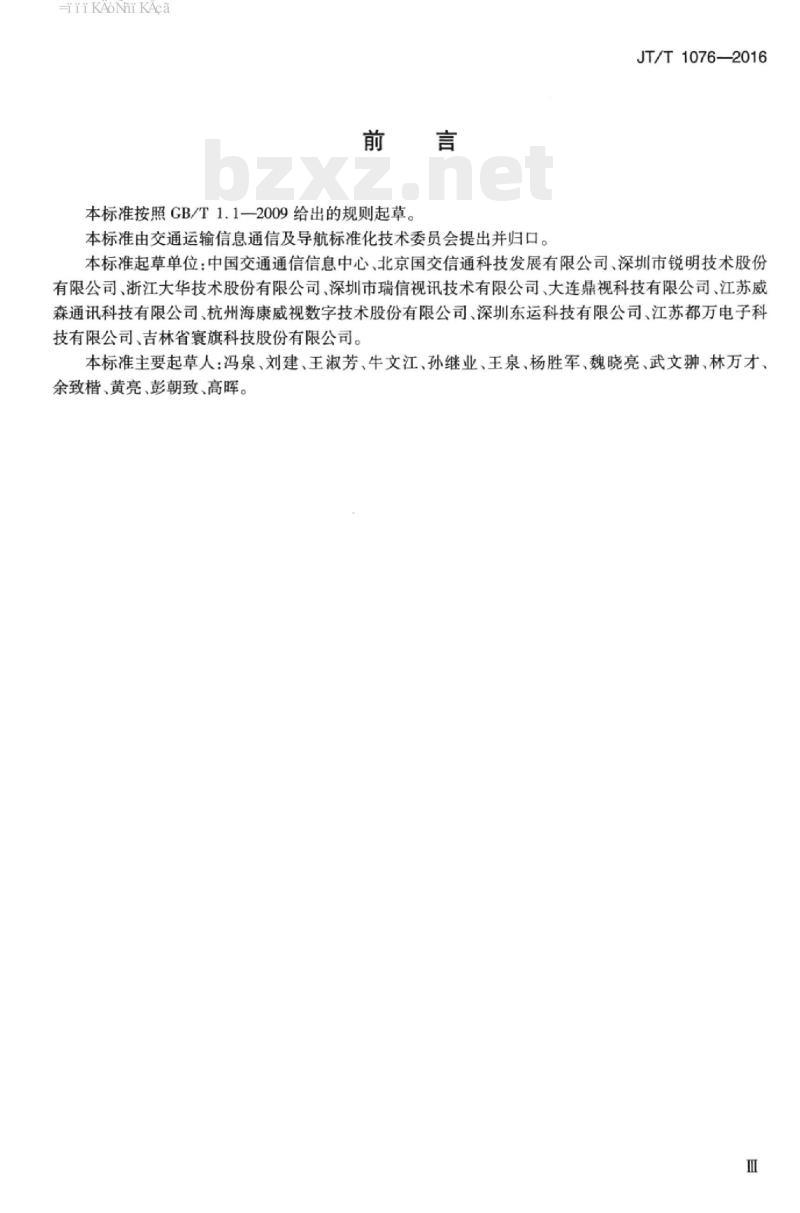

本标准按照GB/T1.1一2009给出的规则起草。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。JT/T1076—2016
本标准起草单位：中国交通通信信息中心、北京国交信通科技发展有限公司、深圳市锐明技术股份有限公司、浙江大华技术股份有限公司、深圳市瑞信视讯技术有限公司、大连鼎视科技有限公司、江苏威森通讯科技有限公司、杭州海康威视数字技术股份有限公司、深圳东运科技有限公司、江苏都万电子科技有限公司、吉林省寰旗科技股份有限公司。本标准主要起草人：冯泉、刘建、王淑芳、牛文江、孙继业、王泉、杨胜军、魏晓亮、武文狮、林万才、余致楷、黄亮、彭朝致、高晖。I
Hii KAoNni KAca
Ti KANi KAca
1范围
道路运输车辆卫星定位系统
车载视频终端技术要求
JT/T1076-—2016
本标准规定了道路运输车辆卫星定位系统车载视颖终端的一般要求，功能要求，性能要求安装要求和试验方法。
本标准适用手道路运输车辆卫星定位系统车载视频终端主机，摄像头及其他外部设备的设计，制造、检验和安装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.5
GB/T2423.10
GB/T15865
GB/T19056—2012
GB/T20090.2
GB20815-2006
GB/T25724
GJB367A
JT/T325—2013
JT/T794—2011
ISO/IEC14496-10
IS0/IEC23008-2
电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）摄像机（PAL/SECAM/NTSC）测量方法第1部分：非广播单传感器摄像机汽车行驶记录仪
信息技术先进音视频编码第2部分：视频视频安防监控数字录像设备
安全防范监控数字视音频编解码技术标准军用通信设备通用规范
营运客车类型划分及等级评定
道路运输车辆卫星定位系统车载终端技术要求信息技术视听对象编码第10部分：高级视频编码（Informationtechnology一Coding of audio-visual objects—Part 10:Advanced video coding)信息技术混杂环境中的高效编码和媒体传递第2部分：高效视频编码(Information technology-High efficiency coding and media delivery in heteroge-neous environments—Part2:High efficiencyvideo coding)ITU-TH.264—2005
通用音视频服务的先进视频编码（Advancedvideocodingforgenericaudiovisual service)
ITU-TH.265—2014
3术语和定义、缩略语
3.1术语和定义
高效率视频编码（Highefficiencyvideocoding）下列术语和定义适用于本文件。3.1.1
车载视频终端vehiclevideoterminal安装在车辆上负责采集车辆环境的音频和视频信息并具备卫星定位功能的车载终端。1
HiiKAoNiKAca
JT/T1076—2016
主存储器mainstoragedevice
用于存储包括音视频数据、定位数据等所有数据的存储介质及防护装置。3.1.3
灾备存储装置storagedevicefordisasterbackup独立于主存储器、用于特殊状态下保存重要数据的存储介质及防护装置。3.1.4
特殊报警particularalarm
紧急报警、碰撞侧翻报警等影响车辆安全的特定报警。3.2缩略语
下列缩略语适用于本文件。
AVI：音频视频交错格式（AudioVideoInterleaved）AVS：音视频编码标准（AudioVideoCodingStandard）CIF：通用影像传输格式（CommonIntermediateFormat）FDD-LTE：频分双工长期演进（FrequencyDivisionDuplex）ICCID：集成电路卡识别码（IntegrateCircuitCardIdentity）ITU：国际电信联盟（InternationalTelecommunicationUnion）MPEG：动态图像专家组（MovingPicturesExpertsGroup）MP4：MPEG-4多媒体文件格式（MPEG-4Part14）SIM：客户识别模块（SubscriberIdentityModule）TCP：传输控制协议（TransmissionControlProtocol）TD-LTE：时分长期演进（TimeDivisionLongTermEvolution）TVL：电视行（TransmissionLinePulsing）USB：通用串行总线（UniversalSerialBus）WIFI：无线保真（Wireless-Fidelity）4一般要求
4.1基本要求
终端的外观、铭牌、文字、图形、标志、材质和机壳防护应符合JT/T794一2011中4.2~4.6的规定。4.2终端组成
主机应符合JT/T794一2011中4.1.1的规定，并应包含以下模块或接口：a)
音视频编解码模块；
音视频信号输人接口：
音视频信号输出模块或接口；
为摄像机，拾音器供电的电源模块：连接可装卸的数据存储器接口；实时镜像录像用的灾备存储装置接口；USBHost2.0或以上标准接口。
HTi KAoNni KAca
主机宜包含以太网接口和WIFI模块。4.2.2
外部设备
外部设备应符合JT/T794—2011中4.1.2的规定，并应包含以下装置：a）车载摄像机；
b）拾音器；
c）可装卸的主存储器。
实时镜像灾备存储装置、乘客计数装置和驾驶行为分析装置为可选外部设备。接口形态
视频终端音视频连接器接口形态，见A，1灾备存储装置的连接器接口形态，见A.2。5功能要求
5.1基本要求
JT/T1076—2016
5.1.1终端功能应满足JT/T794一2011第5章中除5.4.8和5.4.9以外的其他规定，其中，通信方式还宜支持TD-LTE或FDD-LTE等。
5.1.2终端整体性能应符合JT/T794—2011中6.1的规定。5.1.3
终端卫星定位模块性能应符合JT/T794—2011中6.2的规定。5.1.4
终端无线通信模块性能应符合JT/T7942011中6.3的规定。5.2录像、录音要求
音视频信号压缩方式
所采用的音视频信号压缩方式应在产品技术文件中明示。音视频数字信号的压缩方式应满足以下要求：
视频编码采用ITU-TH.264：ISO/IEC14496-10定义的视频编码标准、ITU-TH.265：ISO/IEC23008-2定义的视频编码标准、AVS视频编码或CB/T25724中数字视音频编解码（SVAC）之一；
b）音频编码采用表1中的一种编码方式。表1音频编码类型表
编码类型
ITU制定的音频编码之一
ITU制定的音频编码之一
ITU制定的音频编码之一
ITU制定的音频编码之一
ITU制定的音频编码之一
ITU制定的音频编码之一
ITU制定的音频编码之一
HiiKAoNiKAca
JT/T1076—2016
DVI4_3
DVI4_4
DVI4_8K
表1（续）
编码类型
DVI4_16K
S16BE_STEREO
S16BE_MONO
MPEGAUDIO
WMA9STD
PCM_VOICE
PCM_AUDIO
ADPCMA
MP4AUDIO
音视频通道定义与数量要求
营运车辆车载视频终端的音视频通道编号规则如下：a)
对带有拾音器的摄像机进行音视频通道统一编号：b）对不带拾音器的摄像机进行视频通道编号：对独立的音频通道进行音频通道编号。c
营运车辆车载视频终端音视频通道的定义见表2。备注
ITU制定的音频编码之
ITU制定的音频编码之
自适应差分脉冲码调制音频格式之自适应差分脉冲码调制音频格式之一自适应差分脉冲码调制音频格式之自适应差分脉冲码调制音频格式之线性预测编码
脉冲码调制音频编码，立体声
脉冲码调制音频编码，单声道
MPEG制定的音频编码之
线性脉冲码音频编码
高级音频编码之
微软制定的音频编码之
高级音频编码之
脉冲码调制音频编码
脉冲码调制音频编码
高级音频编码之一
MPEG制定的音频编码之
自适应差分脉冲码调制音频编码MPEG制定的音频编码之
自适应多速率压缩音频编码
表2营运车辆车载视频终端音视频通道定义表通道编号
通道名称
通道1
通道2
通道3
通道4
通道类型
音视频/视频
音视频/视频bzxz.net
音视频/视频
音视频/视频
监控区域
驾驶员
车辆正前方
车前门
车厢前部
通道编号
14 ~32
通道名称
通道5
通道6
通道7
通道8
通道9
通道10
通道11
通道12
通道13
通道14~32
通道33
通道36
通道37
表2（续）
通道类型
音视频/视频
音视频/视频
音视频/视频
音视频/视频
音视频/视频
音视频/视频
音视频/视频
音视频/视频
音视频/视频
JT/T1076—2016
监控区域
车厢后部
车后门
行李舱
车辆左侧
车辆右侧
车辆正后方
车厢中部
车中门
驾驶席车门
驾驶员
车厢前部
车厢后部
营运车辆的车载视频终端的视频和音频采集、编码的通道数量应符合表3的规定。表3
通道数量
营运车辆车载视频终端通道数量要求表营运类型
特大型客运车辆
视频通道数量
音频通道数量
大、中、小型客运车辆
危险品车辆
客运车辆的类型划分按照JT/T325—2013中4.2的要求。音频通道可以是独立的音频通道，也可以是位于摄像机上的拾音器。5.2.3录制的图像质量要求
货运车辆
出租车
图像分辨率（像素）应至少为704×576（D1），其中一路采用1280×720(720P)或以上，水平分辨力应大于或等于400TVL。
5.2.4回放的图像质量要求
5.2.4.1主观评价指标
回放图像画面信息不应有明显的缺损，不应出现画面卡顿、丢顿的现象，物体移动时图像边缘不应有明显的锯齿状、拖尾、马赛克和断裂等现象。5.2.4.2客观评价指标
具备多通道音视频采集的系统，各通道的回放视频分辨率应在产品技术文件中明示。对应分辨率的本地回放图像水平分辨力应符合以下要求：a）分辨率（像素）为704×576(D1）的回放图像，水平分辨力大于或等于400TVL；5
JT/T1076—2016
b）分辨率（像素）为960×576的回放图像，水平分辨力大于或等于500TVL；分辨率（像素）为1280×720的回放图像，水平分辨力大于或等于650TVL；c
d）分辨率（像素）为1920×1080的回放图像，水平分辨力大于或等于800TVL。5.2.5视频录像总资源要求
在开启设备实际支持的全部摄像机及一路拾音器记录的情况下，车载终端应具备记录至少150h录像的能力，且图像回放应符合5.2.4.1和5.2.4.2的规定。视频录像总资源具体要求如下：a）具备多通道音视频采集的系统，通道2的编码视频顿率应至少为25/s，其余各通道的编码视频帧率应至少为15顿/s，同时应在产品技术文件中明示；所有通道应能同时达到顿率与回放质量的要求。b）
5.2.6数据记录方式
音视频数据应与JT/T794一2011中5.2.1中采集的定位信息同步记录，并具备按设置参数叠加车牌号、通道号、时间、经纬度和速度等字幕信息的功能。音视频数据的记录方式应符合GB20815一2006中8.2.1的规定。
终端应支持录像文件导出，导出的录像文件格式应为AVI或MP4。5.2.7录像模式要求
终端应采用开机录像模式，车辆熄火并达到延时时间后自动停止录像，延时时间应可设置。在终端处于休眠状态时，只按设置参数进行位置汇报，不启用录像功能，但应支持特殊报警触发、定时触发和手动触发三种录像启动模式。录像启动模式下，记录启动延时应不大于60s。5.3本地检索、回放和数据备份要求5.3.1检索
终端应具有按日期时间、通道号、报警类型等检索音视频信息的功能。5.3.2回放
进行录像回放时，应具有播放控制功能，支持播放、暂停、停止、快进、关键顿快退、慢进、帧进等功能。
5.3.3数据备份
终端内的录像资料、行车信息、日志等应能够通过USB数据接口导出。复制后包括音视频在内的所有信息，应能在配套的计算机软件上回放，并不被算改。5.4报警要求
5.4.1视频报警
终端应具备检测视频相关的异常现象并产生相应报警，包括以下几种报警类型：a）视频信号丢失：在检测到视频信号丢失等情况时产生报警：b）存储器故障：在检测到主存储器或灾备存储装置产生故障时报警，如存储介质无法写人等；特殊报警存储超限：在检测到特殊报警视频数据占用主存储器容量达到设定值时产生报警，c
提醒用户及时处理；
