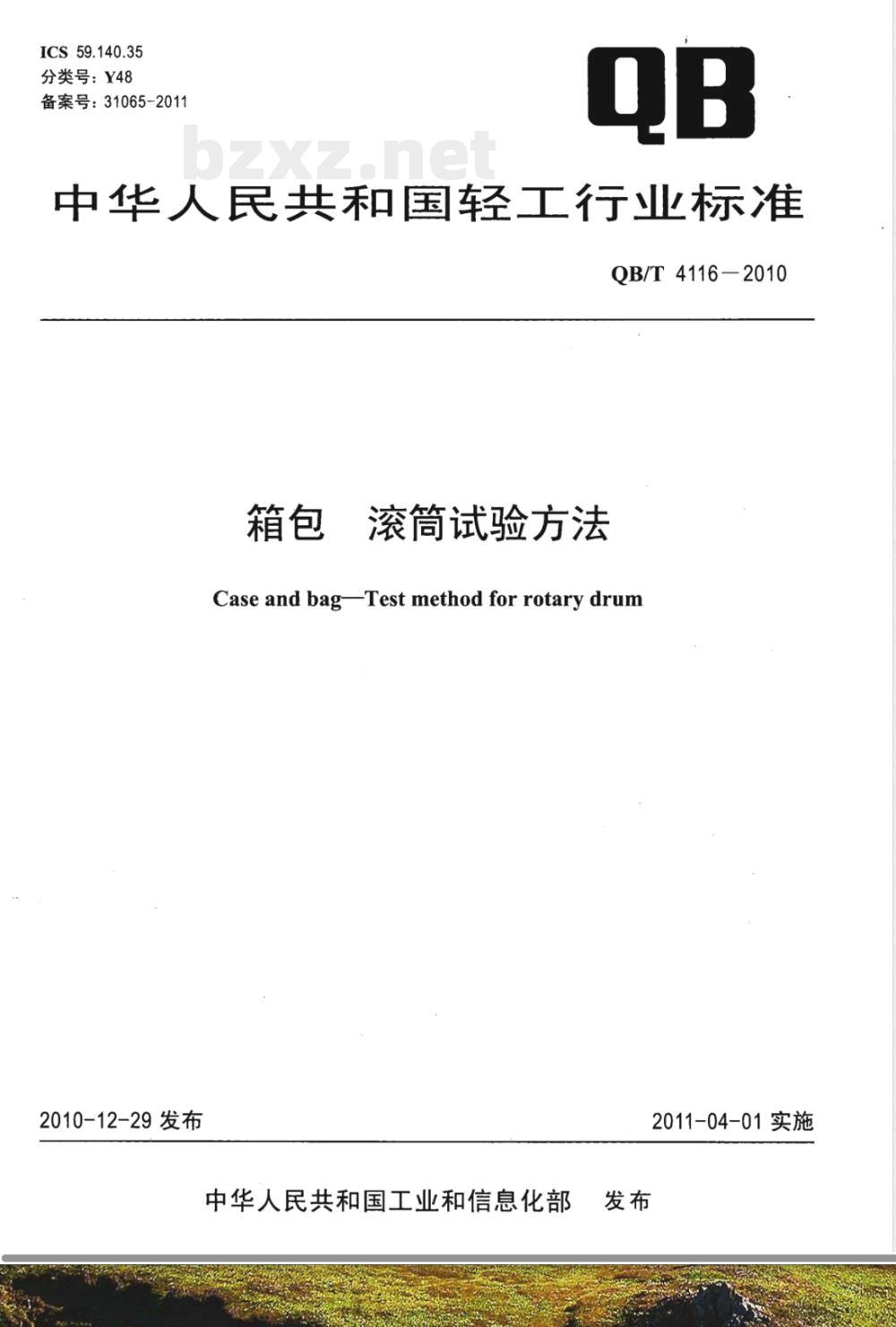

【其他行业标准】 箱包 滚筒试验方法

ICS59.140.35
分类号：Y48
备案号：31065-2011
中华人民共和国轻工行业标准
QB/T4116-2010
滚简试验方法
Case and bagTest method for rotary drum2010-12-29发布
中华人民共和国工业和信息化部2011-04-01实施

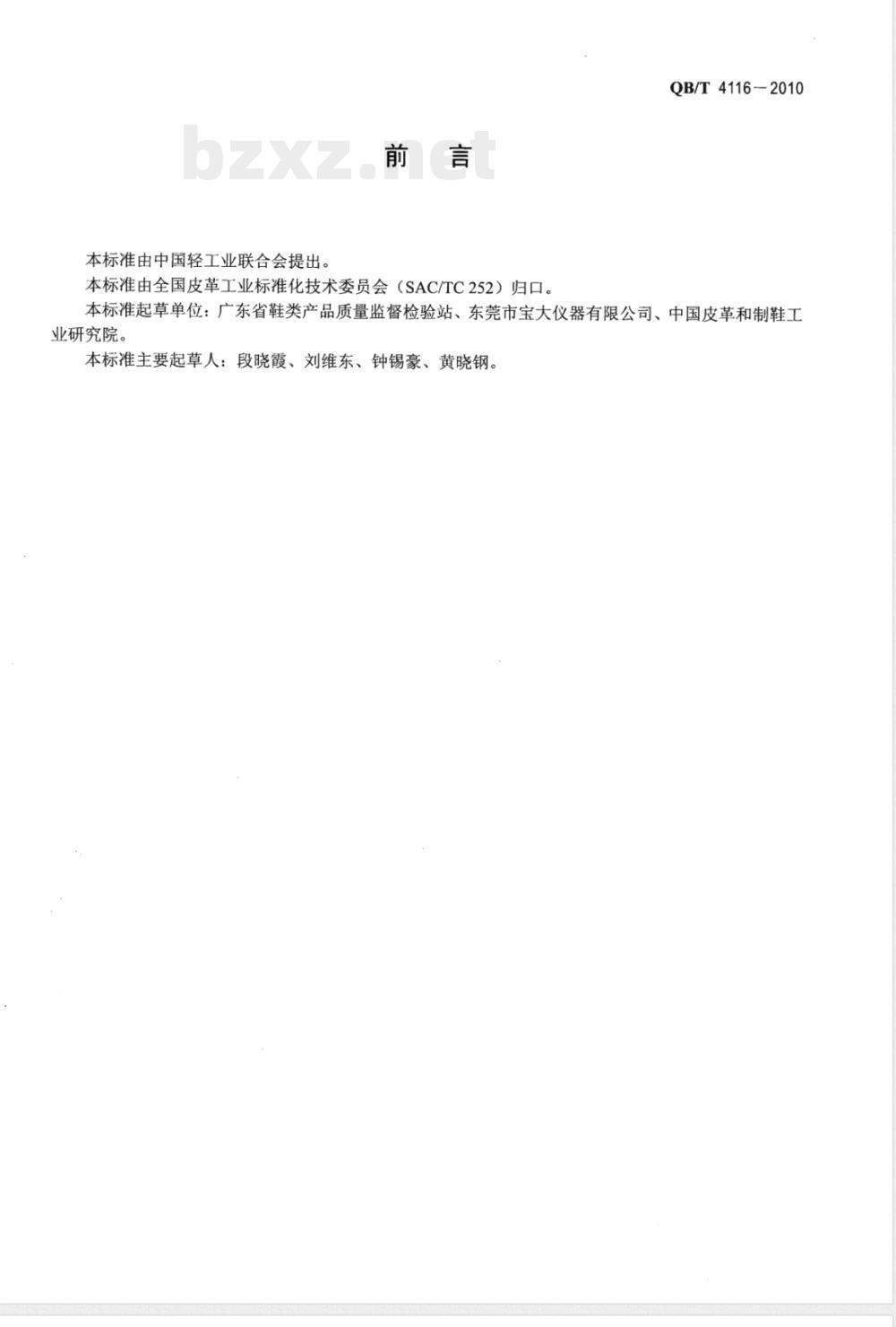

本标准由中国轻工业联合会提出。前言
本标准由全国皮革工业标准化技术委员会（SAC/TC252）归口。QB/T4116-2010wwW.bzxz.Net
本标准起草单位：广东省鞋类产品质量监督检验站、东莞市宝大仪器有限公司、中国皮革和制鞋工业研究院。
本标准主要起草人：段晓霞、刘维东、钟锡豪、黄晓钢。1范围

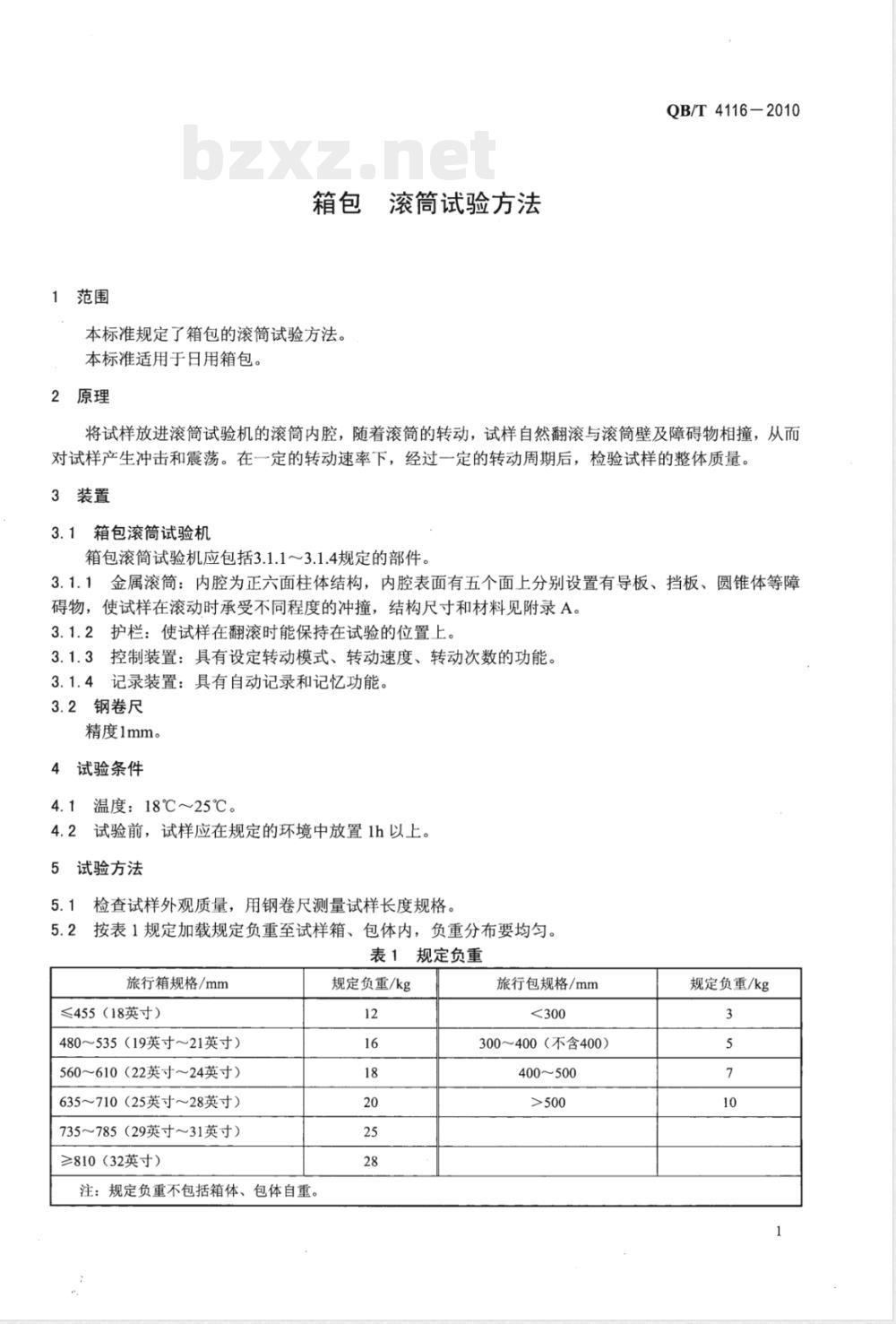

本标准规定了箱包的滚筒试验方法。本标准适用于日用箱包。
2原理
滚筒试验方法
QB/T 4116-2010
将试样放进滚筒试验机的滚筒内腔，随着滚筒的转动，试样自然翻滚与滚筒壁及障碍物相撞，从而对试样产生冲击和震荡。在一定的转动速率下，经过一定的转动周期后，检验试样的整体质量。3装置
3.1箱包滚筒试验机
箱包滚筒试验机应包括3.1.1～3.1.4规定的部件。3.1.1金属滚筒：内腔为正六面柱体结构，内腔表面有五个面上分别设置有导板、挡板、圆锥体等障碍物，使试样在滚动时承受不同程度的冲撞，结构尺寸和材料见附录A。3.1.2护栏：使试样在翻滚时能保持在试验的位置上。3.1.3控制装置：具有设定转动模式、转动速度、转动次数的功能。3.1.4记录装置：具有自动记录和记忆功能。3.2钢卷尺
精度1mm。
试验条件
4.1温度：18℃～25℃。
4.2试验前，试样应在规定的环境中放置1h以上。5试验方法
检查试样外观质量，用钢卷尺测量试样长度规格。5.1
：按表1规定加载规定负重至试样箱、包体内，负重分布要均匀。表1规定负重
旅行箱规格/mm
≤455（18英寸）
480～535（19英寸～21英寸）
560～610（22英寸～24英寸）
635～710（25英寸～28英寸）
735～785（29英寸～31英寸）
≥810（32英寸）
注：规定负重不包括箱体、包体自重。规定负重/kg
旅行包规格/mm
300～400（不含400）
400～500
规定负重/kg
QB/T4116-2010

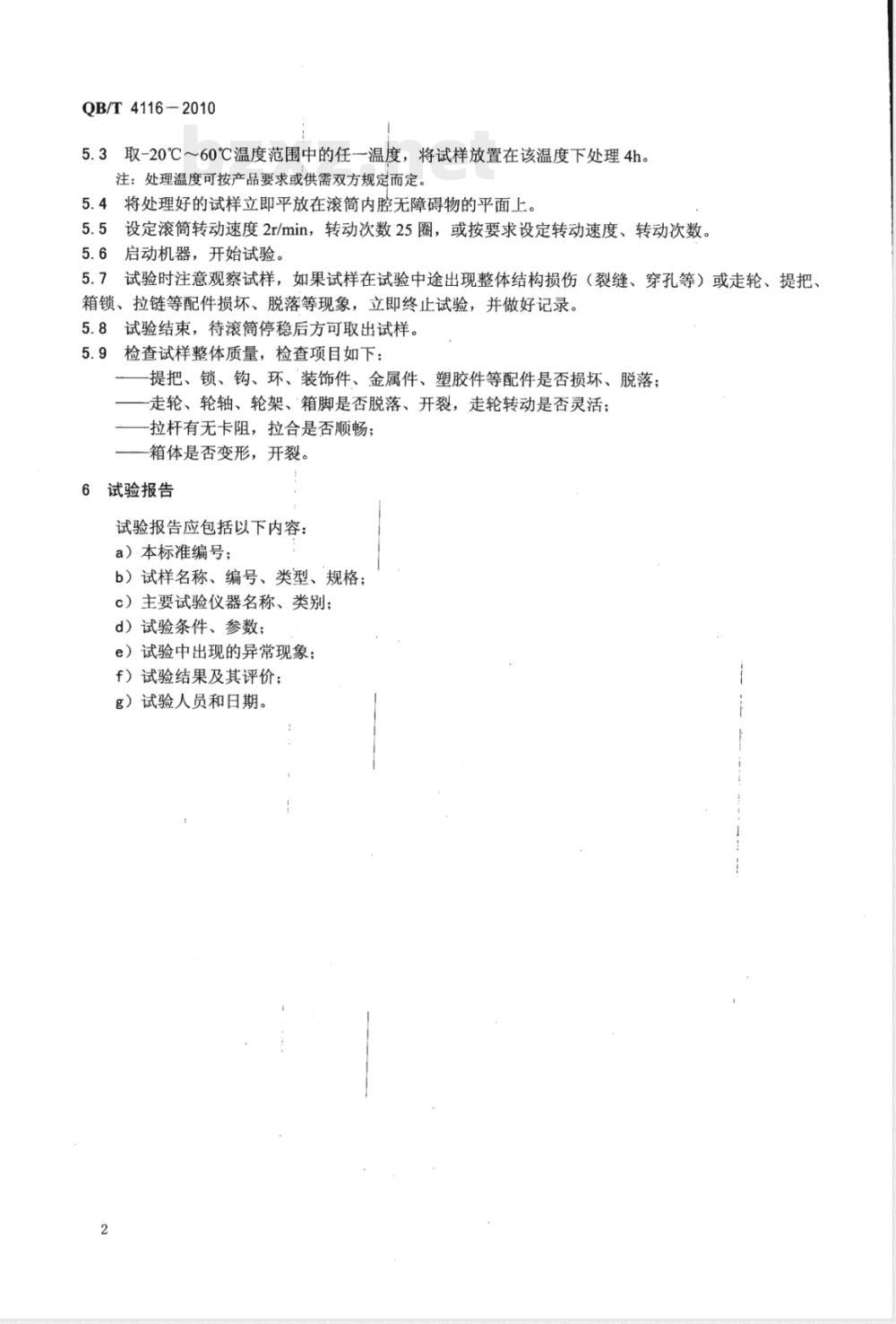

取-20℃～60℃温度范围中的任一温度，将试样放置在该温度下处理4h。5.3
注：处理温度可按产品要求或供需双方规定而定。5.4将处理好的试样立即平放在滚筒内腔无障碍物的平面上。5.5设定滚筒转动速度2r/min，转动次数25圈，或按要求设定转动速度、转动次数，5.6启动机器，开始试验。
5.7试验时注意观察试样，如果试样在试验中途出现整体结构损伤（裂缝、穿孔等）或走轮、提把、箱锁、拉链等配件损坏、脱落等现象，立即终止试验，并做好记录。5.8试验结束，待滚筒停稳后方可取出试样。5.9检查试样整体质量，检查项目如下：提把、锁、钩、环、装饰件、金属件、塑胶件等配件是否损坏、脱落；一走轮、轮轴、轮架、箱脚是否脱落、开裂，走轮转动是否灵活；拉杆有无卡阻，拉合是否顺畅；箱体是否变形，开裂。
6试验报告
试验报告应包括以下内容：
a）本标准编号；
b）试样名称、编号、类型、规格；c）主要试验仪器名称、类别；
d）试验条件、参数；
e）试验中出现的异常现象：
f）试验结果及其评价；
g）试验人员和日期。

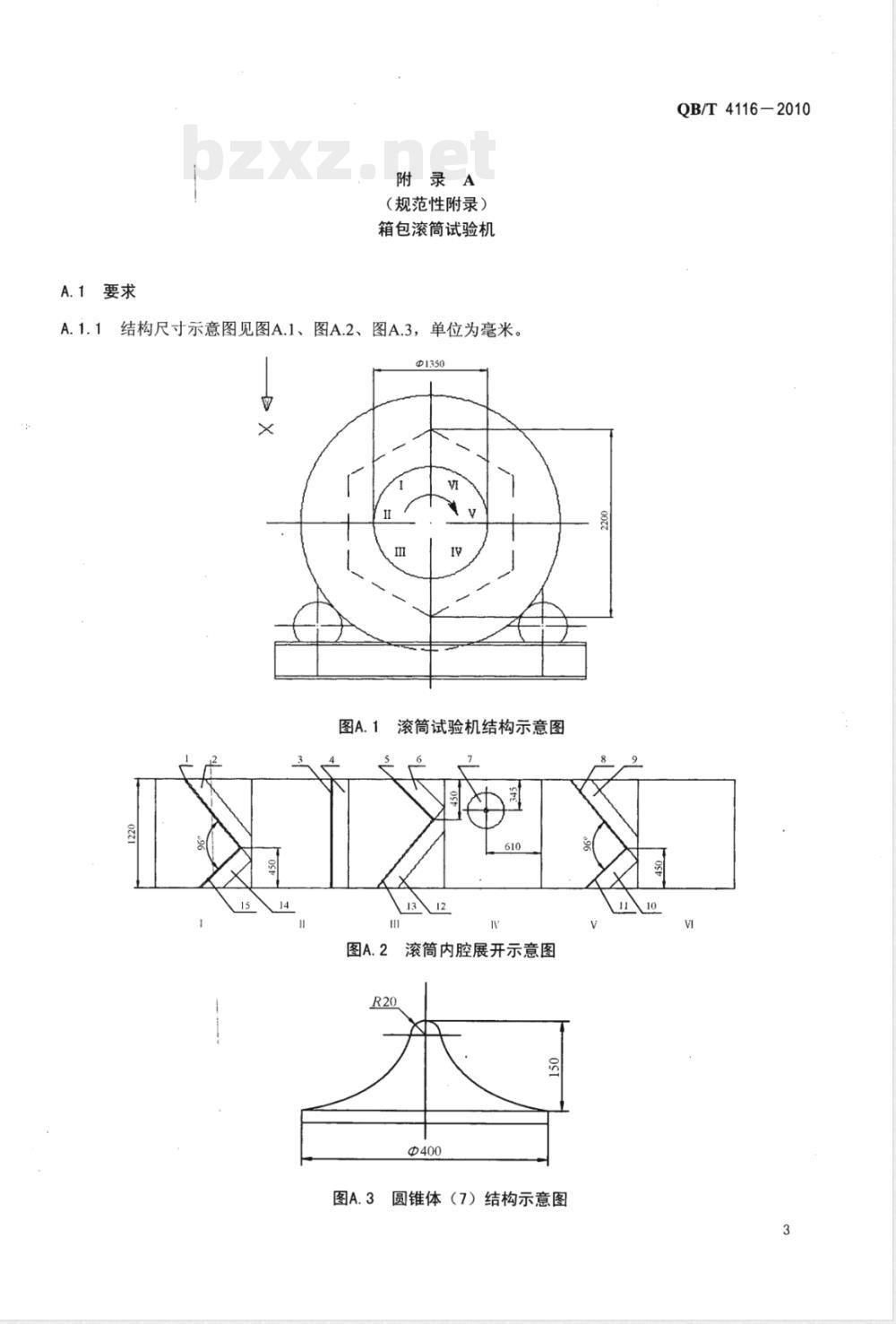

A.1要求
附录A
（规范性附录）
箱包滚筒试验机
A.1.1结构尺寸示意图见图A.1、图A.2、图A.3，单位为毫米。@1350
滚筒试验机结构示意图
图A.2滚筒内腔展开示意图
图A.3圆锥体（7）结构示意图
QB/T4116-2010
QB/T4116-2010
A.1.2构件材料和尺寸应符合表A.1规定。表A.1构件材料和尺寸规定
构件序号
1，3，5，8，11，13，15
2，4，6，9，10，12，14
尺寸/mm
高65，厚8～10
高65，宽180
见图A.3
挡板、导板
圆锥体
QB/T4116-2010
中华人民共和国
轻工行业标准
箱包滚筒试验方法
QB/T4116-2010
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有侵权必究
书号：1550193497
印数：1-200册
定价：14.00元
