【JT交通运输标准】 发动机冷却系保护剂

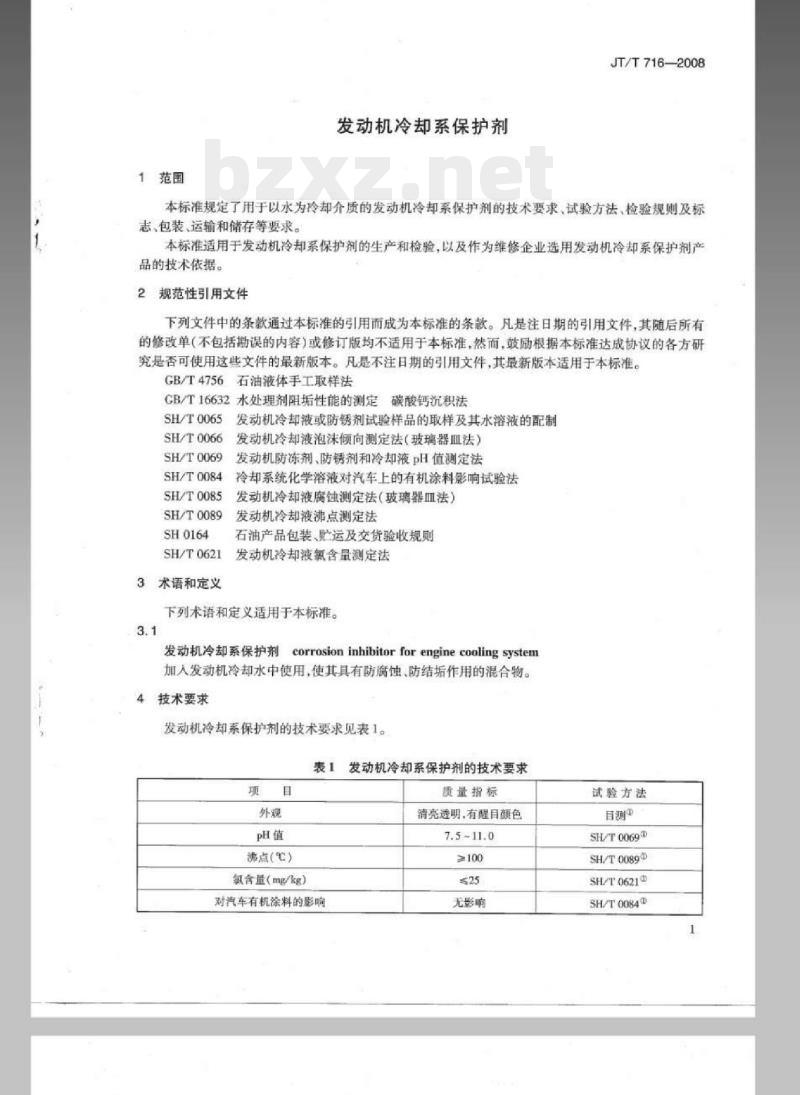

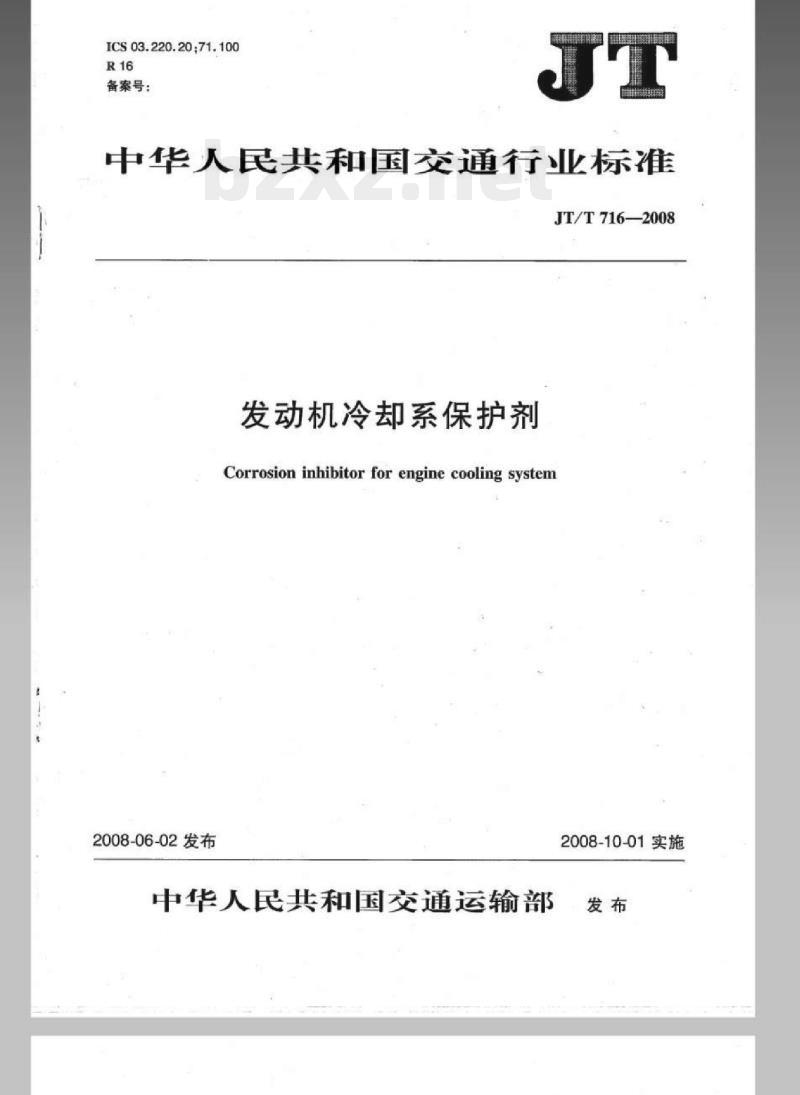

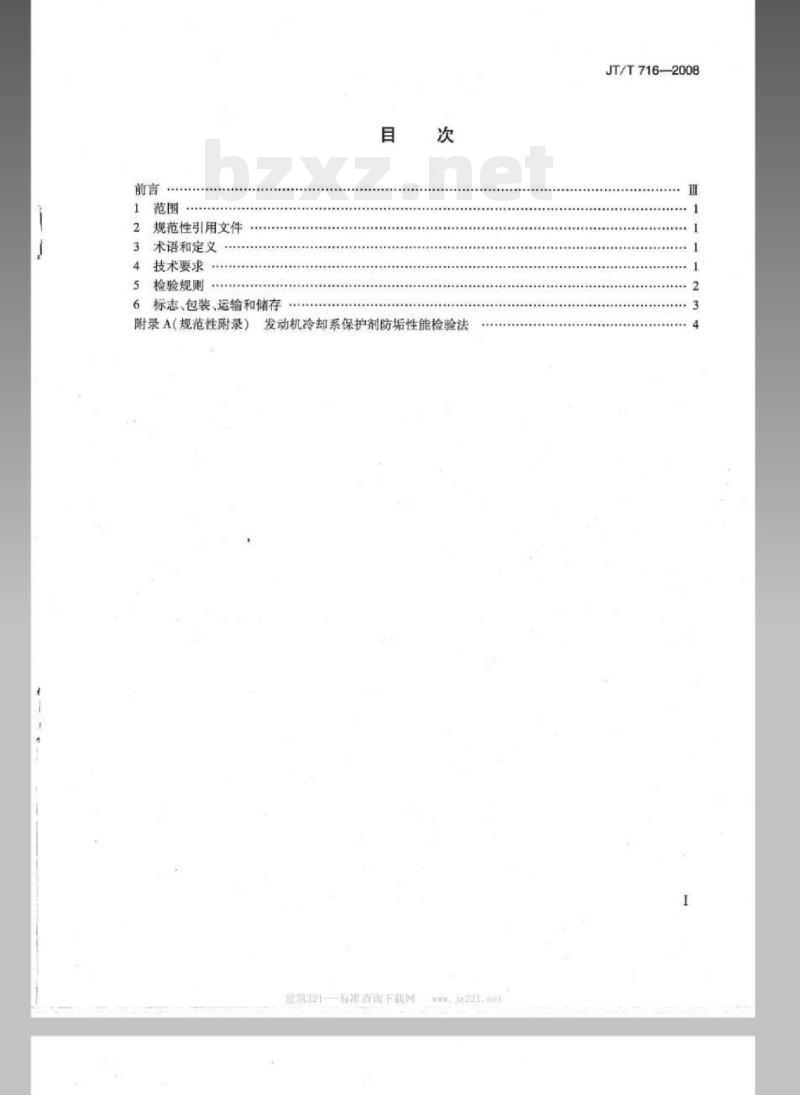

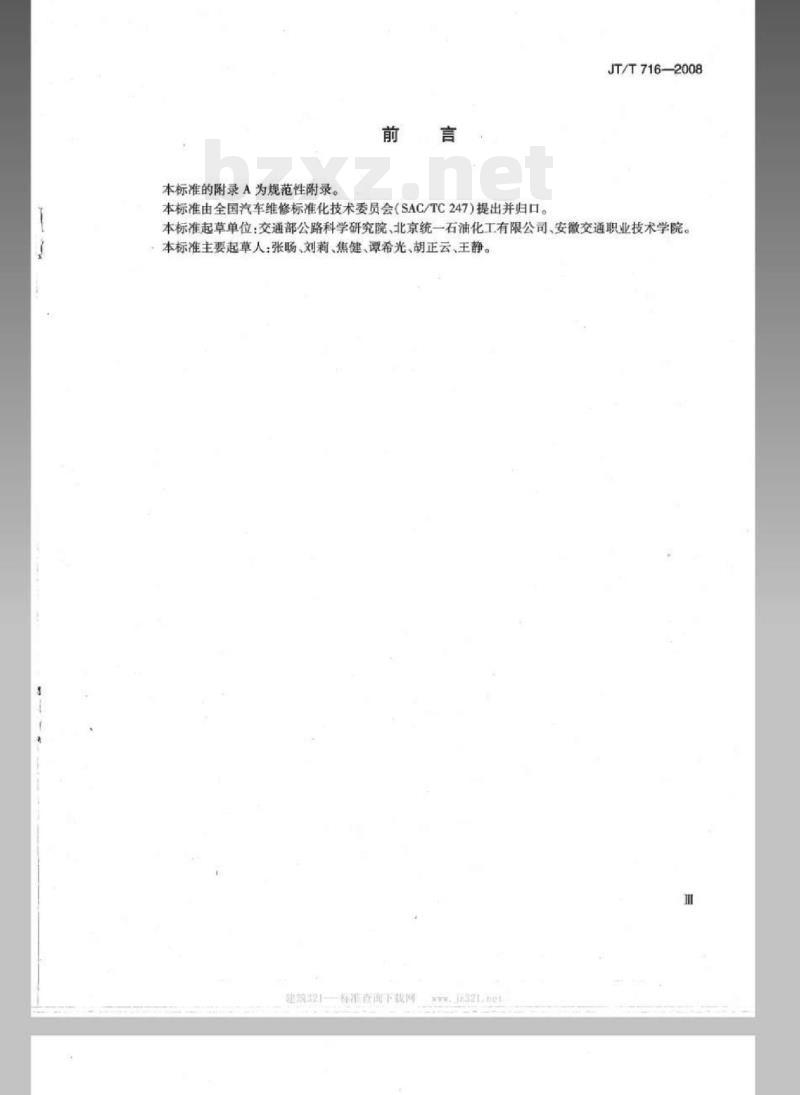

中华人民共和国交通运输部 JT/T 716-2008 发动机冷却系保护剂 Corrosion inhibitor for engine cooling system 2008-06-02发布 2008-10-01实施 前言 本标准由全国汽车维修标准化技术委员会（SAC/TC247）提出并归口。 本标准起草单位：交通部公路科学研究院、北京统一石油化工有限公司、安徽交通职业技术学院。 本标准主要起草人：张旸、刘莉、焦健、谭希光、胡正云、王静。 1 范围 本标准规定了用于以水为冷却介质的发动机冷却系保护剂的技术要求、试验方法、检验规则及标志、包装、运输和储存等要求。本标准适用于发动机冷却系保护剂的生产和检验，以及作为维修企业选用发动机冷却系保护剂产品的技术依据。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 4756 石油液体手工取样法 GB/T 16632 水处理剂阻垢性能的测定碳酸钙沉积法 SH/T 0065 SH/T 0066 SH/T 0069 SH/T 0084 SH/T 0085 SH/T 0089 SH 0164 SH/T 0621 3 术语和定义 下列术语和定义适用于本标准。 3.1 发动机冷却系保护剂 (corrosion inhibitor for engine cooling system) 加入发动机冷却水中使用，使其具有防腐蚀、防结垢作用的混合物。 4 技术要求 发动机冷却系保护剂的技术要求见表1。 表1 发动机冷却系保护剂的技术要求 项目 | 质量指标 | 试验方法 外观 | 清亮透明，有醒目颜色 | 目测 pH值 | 7.5-11.0 | SH/T 0084 沸点 (℃) | $ge$ 100 | SH/T 0089 氨含量 (mg/kg) | $le$ 25 | SH/T 0621 对汽车有机涂料的影响 | 无影响 | SH/T 0066 腐蚀性 (88℃$pm$2℃, 336h$pm$2h) | 试验后金属片状态质量变化 (mg/cm²) $le$ 10 (紫铜、黄铜、铁、锡、铸铝) | SH/T 0085 泡沫倾向 (88℃$pm$2℃) | 泡沫体积 $le$ 30 mL，泡沫消失时间 $le$ 150s | SH/T 0069 防垢性能 | 无不溶的沉淀，不产生气泡 | SH/T 0084 注：①按产品使用说明的方法将保护剂产品配制成冷却液后作为试验用试样。 5 检验规则 5.1 检验分类 本产品检验分为出厂检验和型式检验。 5.2 型式检验 5.2.1 型式检验是对产品质量的全面评价。一般情况下，每年应进行一次型式检验。 5.2.2 型式检验项目为表1规定全部检验项目。 5.2.3 有下列情况之一发生时，应进行型式检验： (1) 产品鉴定定型时； (2) 产品转产或转厂生产时； (3) 正式生产中，遇原料、生产工艺或操作规程作重大技术变动，可能影响产品结构、产品性能或产品内在质量时； (4) 产品长期停产后的复产； (5) 出厂检验的结果与上次型式检验结果有较大差异，无法确定造成差异的因素及对产品性能产生影响时； (6) 国家质量监督机构提出进行型式检验要求时； (7) 用户有特殊要求时。 5.3 出厂检验 产品交付分销商或交付用户前应按批次进行的检验。出厂检验项目包括： 外观、pH值、沸点、泡沫倾向。 5.4 组批 在原材料、工艺不变的条件下，每生产一签或多签混合均匀的产品为一个批次。 5.5 取样 取样按 GB/T 4756 进行，每批产品取样 4L 或从包装好的产品中随机抽取样品作为检验和留样用。 6 标志、包装、运输和储存 产品的包装、标志、运输、储存及交货验收按 SH 0164 进行，产品外包装上还应标明产品使用方法、安全注意事项等内容。 附录 A（规范性附录） 发动机冷却系保护剂防垢性能检验法 A.1 范围 本方法适用于评定发动机冷却系保护剂的防垢性能。 A.2 主要仪器、材料与试剂 A.2.1 试样管：容积为 50mL 的刻度试管。 A.2.2 量筒：量程 0-5mL，分格值 0.1mL。 A.2.3 碳酸钙：化学纯。 A.2.4 硫酸镁：化学纯。 A.2.5 氯化钙：分析纯。 A.2.6 冰乙酸：分析纯。 A.3 硬水储备液的制备 用天平称取 0.200g $pm$ 0.005g 碳酸钙、0.140g $pm$ 0.005g 的硫酸镁，溶解于 1L 去离子水中，配制成硬水储备液。 A.4 试验步骤 A.4.1 在试样管中倒入 10mL 已配制好的试样，加入 10mL 硬水储备液混合均匀，配成试验液。 A.4.2 量取 2mL 5% 的氯化钙溶液倒入试样管中，产生沉淀。 A.4.3 量取 1mL 冰乙酸，加入试样管中，目视检查试样外观是否均匀，有无不溶的沉淀或产生气泡等现象。 A.5 报告 报告防垢性能试样外观。
