【JT交通运输标准】 港口货物堆垛要求

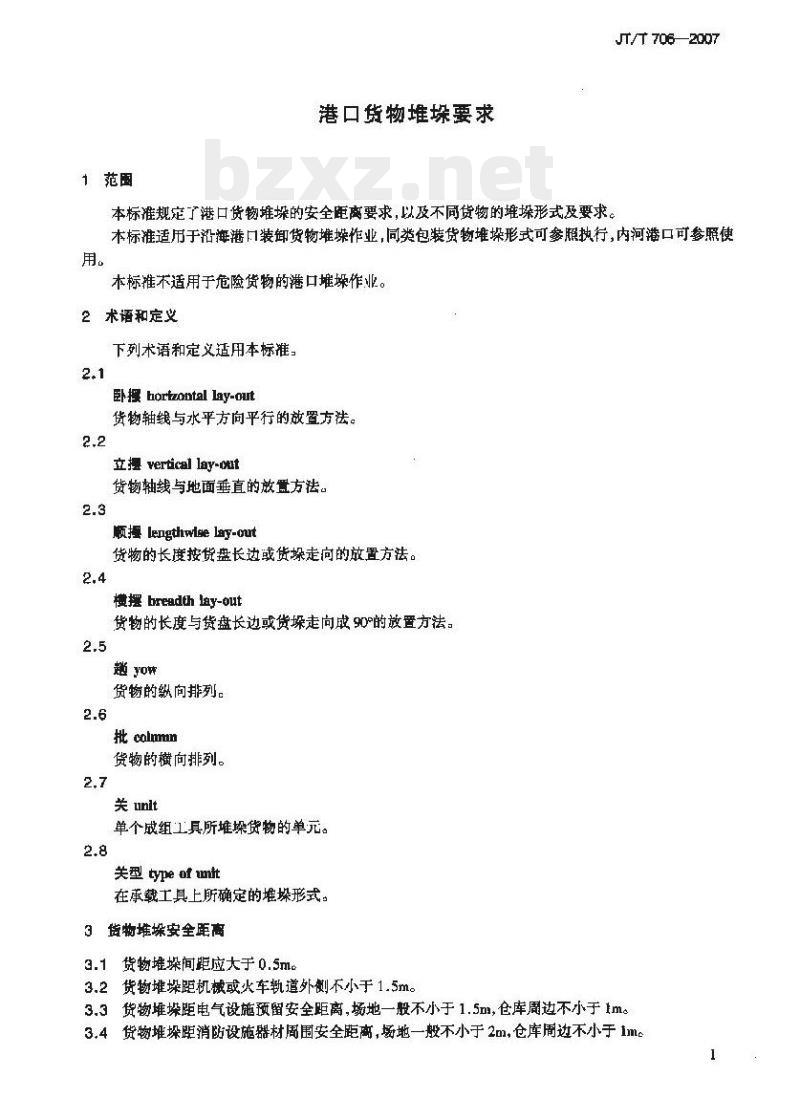

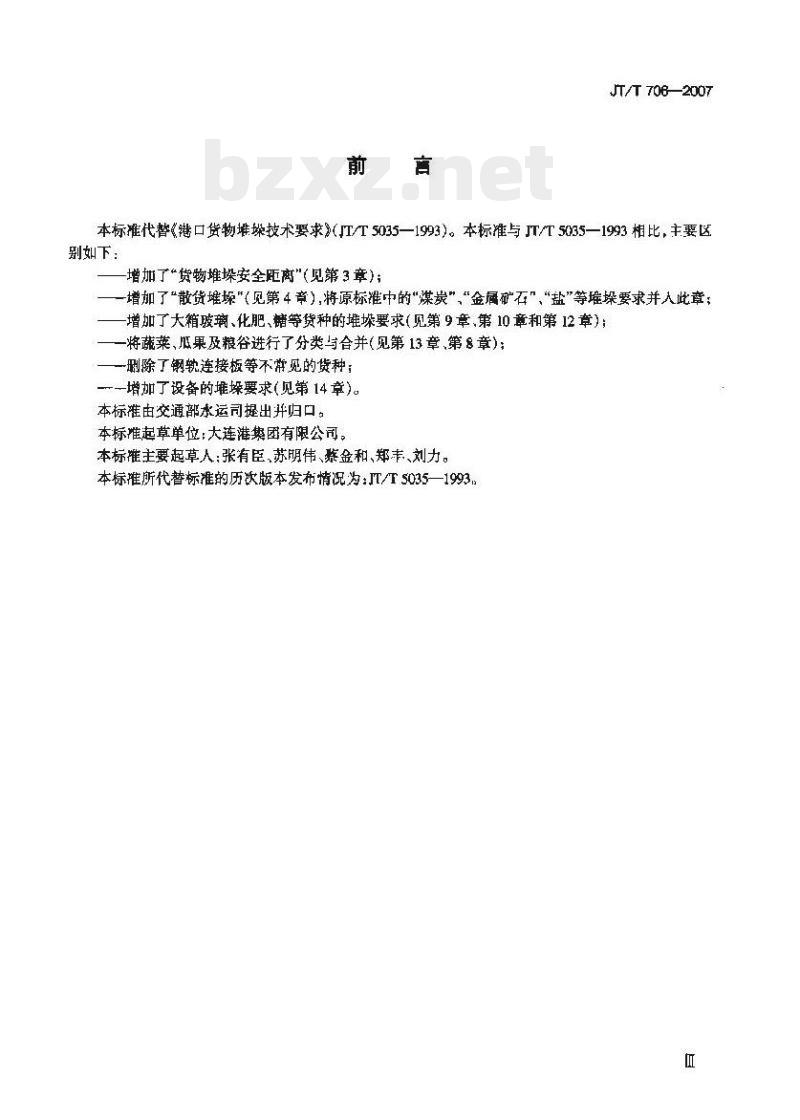

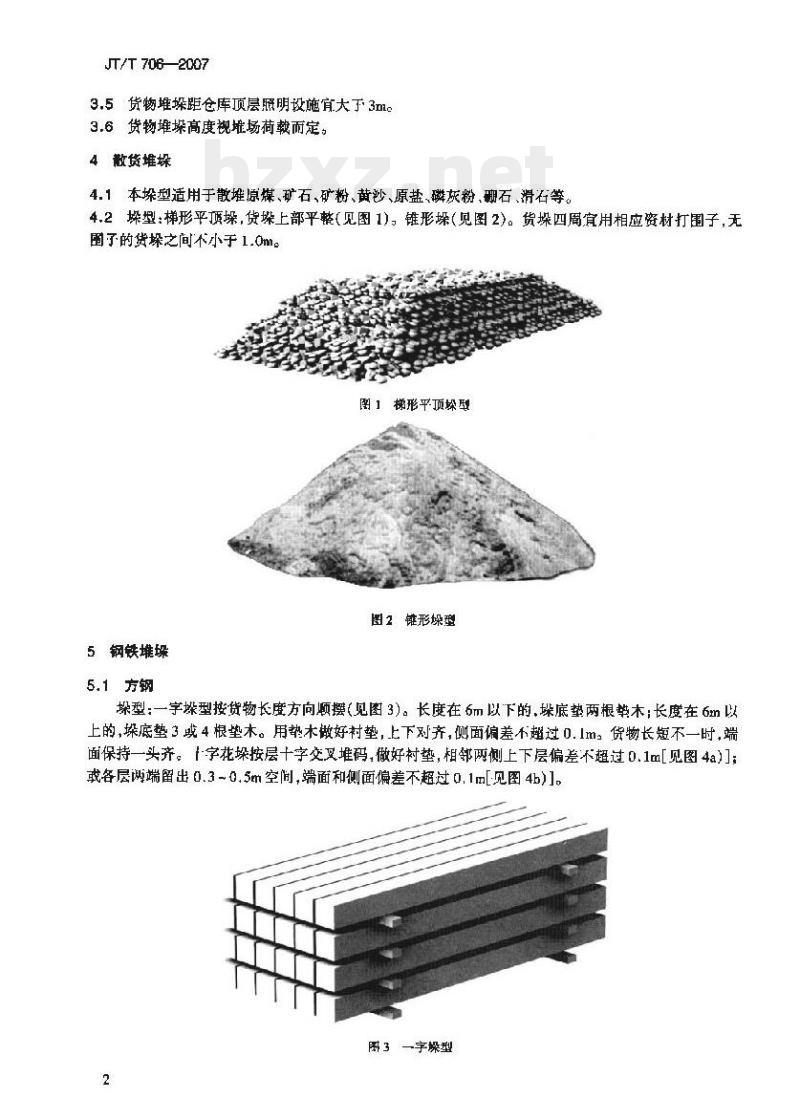

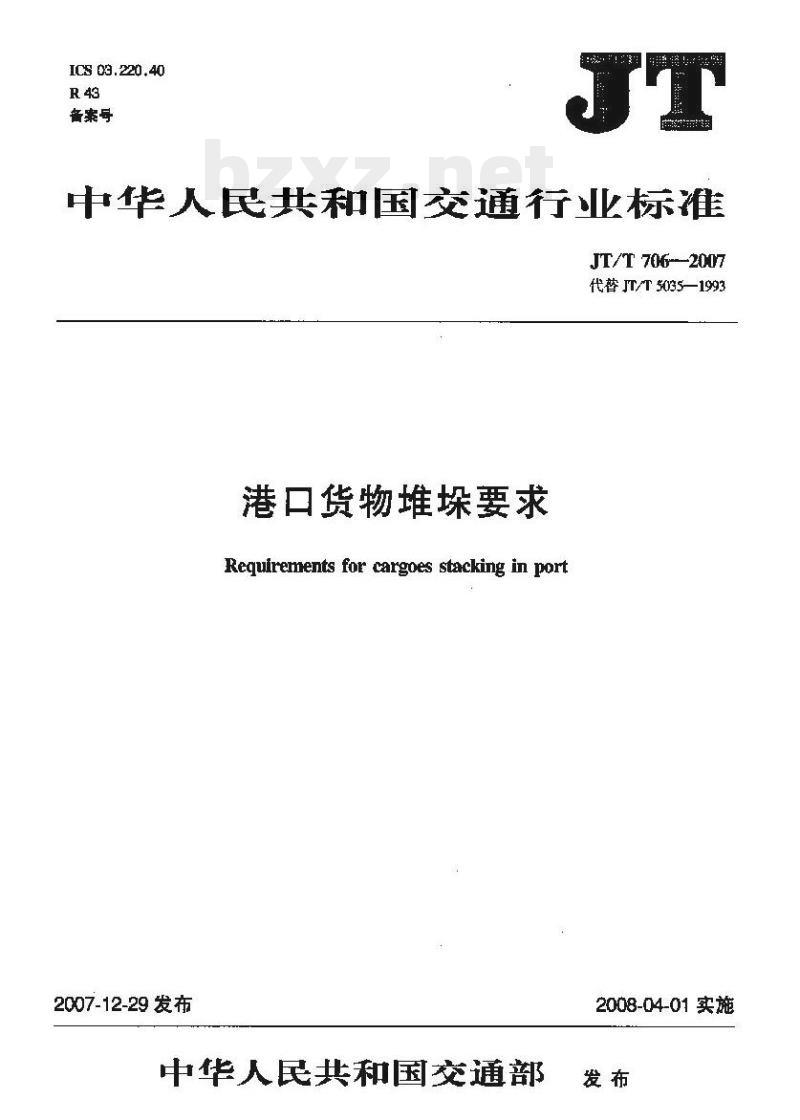

中华人民共和国交通行业标准 JT/T 706-2007 代替 JT/T 5035—1993 港口货物堆垛要求 前言 本标准代替港口货物堆垛技术要求（JT/T 5035—1993）。本标准与JT/T 5035—1993相比，主要区别如下： 增加了“货物堆垛安全距离”（见第3章）；增加了“散货堆垛”（见第4章），将原标准中的“煤炭”、“金属矿石”、“盐”等堆垛要求并入此章；增加了大箱玻璃、化肥、糖等货种的堆垛要求（见第9章、第10章和第12章）；将蔬菜、瓜果及粮谷进行了分类与合并（见第13章、第8章）；删除了钢轨连接板等不常见的货种；增加了设备的堆垛要求（见第14章）。 本标准由交通部水运司提出并归口，本标准起草单位：大连港集团有限公司，本标准主要起草人：张有臣、苏明伟、金和、郑丰、刘力。本标准所代替标准的历次版本发布情况为：JT/T 5035—1993。 1 范围 港口货物堆垛要求 本标准规定了港口货物堆垛的安全距离要求，以及不同货物的堆垛形式及要求。 本标准适用于沿海港口装卸货物堆垛作业，同类包装货物堆垛形式可参照执行，内河港口可参照使用。 本标准不适用于危险货物的港口堆垛作业。 2 术语和定义 下列术语和定义适用于本标准。 2.1 卧摆 (horizontal lay-out)：货物轴线与水平方向平行的放置方法。 2.2 立摆 (vertical lay-out)：货物轴线与地面垂直的放置方法。 2.3 顺摆 (lengthwise lay-out)：货物的长度按货盘长边或货垛走向的放置方法。 2.4 横摆 (breadthwise lay-out)：货物的长度与货盘长边或货垛走向成90°的放置方法。 2.5 纵向排列 2.6 横向排列 2.7 单元 (unit)：单个成组工具所堆垛货物的单元。 2.8 单元型 (type of unit)：在承载工具上所确定的堆垛形式。 3 货物堆垛安全距离 3.1 货物堆垛间距应大于0.5m。 3.2 货物堆垛距机械或火车轨道外侧不小于1.5m。 3.3 货物堆垛距电气设施预留安全距离，场地一般不小于1.5m，仓库周边不小于1m。 3.4 货物堆垛距消防设施器材周围安全距离，场地一般不小于2m，仓库周边不小于1m。 3.5 货物堆垛距仓库顶层照明设施宜大于3m。 3.6 货物堆垛高度视堆场荷载而定。 4 散货堆垛 4.1 本垛型适用于散堆原煤、矿石、矿粉、黄沙、原盐、磷灰石、滑石等。 4.2 垛型：梯形平顶垛，货垛上部平整；锥形垛。货垛四周宜用相应资材打围子，无围栏的货垛之间不小于1.0m。 5 钢铁堆垛 5.1 方钢 5.1.1 垛型：一字垛型，按货物长度方向顺摆。长度在6m以下的，垛底垫两根垫木；长度在6m以上的，垛底垫3或4根垫木。做好垫木，上下对齐，侧面偏差不超过0.1m，货物长短不一时，端面保持一头齐。十字花垛按层十字交叉堆码，做好垫木，相邻两侧上下层偏差不超过0.1m；或各层两端留出0.3~0.5m空间，端面和侧面偏差不超过0.1m。 5.2 钢板 5.2.1 本垛型适用于钢板和钢材。 5.2.2 垛型：一字垛型，按货物长度方向顺摆。板长度在4m以下的，垫两根垫木；钢板长度在4~8m之间的，垫三根垫木；钢板长度在8m以上的，垫四根垫木。堆垛时，垫木实行隔层衬垫，垫木分布均衡，各道垫都要做到上下对齐，侧面偏差不超过0.1m，也可根据货物规格适当增减垫木。也可错层堆码，一端留出0.3~0.5m。 5.3 薄板（板材） 5.3.1 本垛型适用于包装、单重、规格相间的薄板。 5.3.2 垛型：一字垛型，按货物长度方向顺摆。堆码时，层层对齐，侧面偏差不超过0.1m。 5.4 钢轨 5.4.1 本垛型适用于散支、规格相同的长型钢轨。 5.4.2 垛型：一字垛型，按货物长度方向顺摆。视钢轨长度垛底垫4~6根垫木，做好衬垫，上下对齐，侧面偏差不超过0.1m。十字花垛按5.1的要求堆码。 5.5 型钢 5.5.1 本垛型适用于扁钢、角钢、槽钢等型钢。 5.5.2 垛型：一字垛型，按货物长度方向顺摆。钢材长度在6m及以下的，垛底垫两根垫木；长度在6m以上的，垫3或4根垫木。做好衬垫，上下对齐，侧面偏差不超过0.1m。 5.6 卷钢板 5.6.1 本垛型适用于热轧（无包装）、冷轧（有包装）卷钢板。 5.6.2 垛型：垛底顺向卧摆一般4~6捆，底层两侧和每件之间均用木楔楔牢。第二层在两捆之间压缝摆放，依次堆高，层层整齐。 5.7 带钢 5.7.1 本垛型适用于捆装的带钢。 5.7.2 垛型：立摆对趟垛，垛底每趟垫两根垫木，上层在两捆之间压缝摆放，两侧齐；卧摆对趟垛，垛头、垛尾顺卧摆，垛身自垛头起横卧式摆放，依次堆垛。 5.8 圆钢 5.8.1 本垛型适用于散支和捆装圆钢。 5.8.2 垛型：一字垛型，圆钢长度在6m以下的，垫两根垫木；长度6m以上的，垫3或4根垫木，垫木上下对齐，货物侧面偏差不超过0.1m；散支圆钢垛四角用铁丝捆绑加固或用木楔楔实。散支圆钢十字花垛，相邻两侧上下层偏差不超过0.1m；散支圆钢垛四角两层用铁丝捆绑牢固。 5.9 钢管 5.9.1 箱装钢管 5.9.1.1 本垛型适用于木箱包装、单重、规格相同的钢管。 5.9.1.2 垛型：单层摆放，每批需直堆码，侧面偏差不超过0.1m。 5.9.2 单支钢管 5.9.2.1 本垛型适用于裸支、单重相同的细长钢管。 5.9.2.2 垛型：码十字花垛，相邻两侧及下层偏差不超过0.1m，垛四角两层用铁丝捆绑牢固，或每层两端或最外侧2或3支捆中。 5.9.3 捆装钢管 5.9.3.1 本垛型适用于捆装钢管。 5.9.3.2 垛型：一字垛型，长度在6m以下的，垛底垫两根垫木；长度在6m以上的，垛底垫3或4根垫木。做好衬垫，上下对齐，侧面偏差不超过0.1m。 5.10 铸管 5.10.1 本垛型适用于散支铸管。 5.10.2 垛型：一字垛型，垛底摆放两根垫木，做好衬垫，上下对齐，侧面偏差不超过0.1m，每层采取必要的加固措施；梯形垛，第一层两端用木楔楔牢，第二层在底层相邻之间压缝摆放，侧面偏差不超过0.1m，依次堆高。 5.11 盘圆 5.11.1 本垛型适用于捆装、规格相同的盘圆。 5.11.2 垛型：梯形垛，垛底顺卧摆，底层两侧用木楔楔牢，逐层压缝摆放。 5.12 钢丝绳、铁线 5.12.1 本垛型适用于捆装铁线、卷绕形包装的钢丝绳。 5.12.2 垛型：单层卧式摆放，垛头对齐立摆，垂直码至不大于直径的高度，垛身自垛头起卧式摆放，依次堆垛。 6 非金属矿石堆垛 6.1 滑石粉 6.1.1 滑石粉（成组） 6.1.1.1 本垛型适用于纸袋包装、单重25kg、规格0.60m×0.42m×0.10m的托盘成组的滑石粉。 6.1.1.2 垛型：托盘内底层从盘端顺摆，中间横摆，逐层交错堆码，可以根据托盘规格确定堆码数量。 6.1.2 滑石粉（单层大垛） 6.1.2.1 本垛型适用于纸袋包装、单重25kg、规格0.60m×0.40m×0.10m的滑石粉。 6.1.2.2 垛型：垛底底层顺摆2袋，侧面再横摆3袋，第一层顺摆3袋，侧面再横摆2袋，依次逐层压缝码放。 6.2 明矾 6.2.1 明矾 6.2.1.1 本垛型适用于麻袋包装单重100kg、规格0.90m×0.60m×0.30m的明矾。 6.2.1.2 垛型：垛头顺摆3袋，宜码8层高，上面再横摆一层2袋，垛身底部横摆2袋（对趟），垂直码9层高，上面再压缝摆1层2袋。
