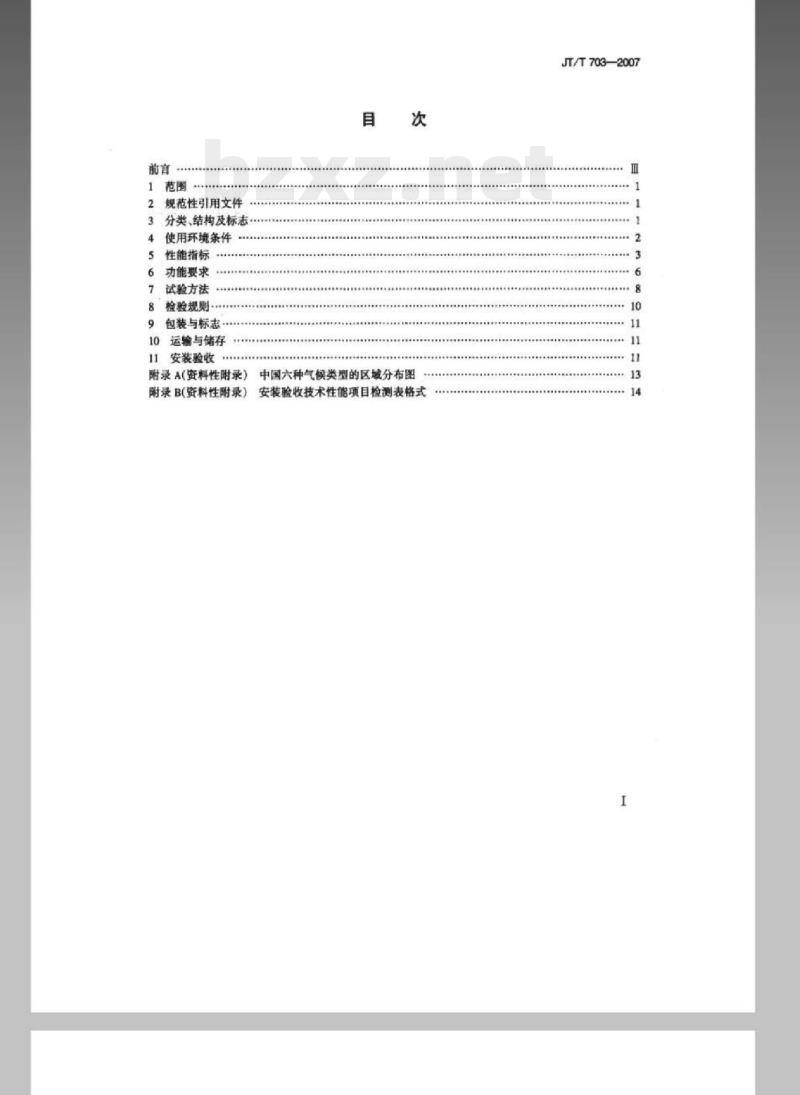

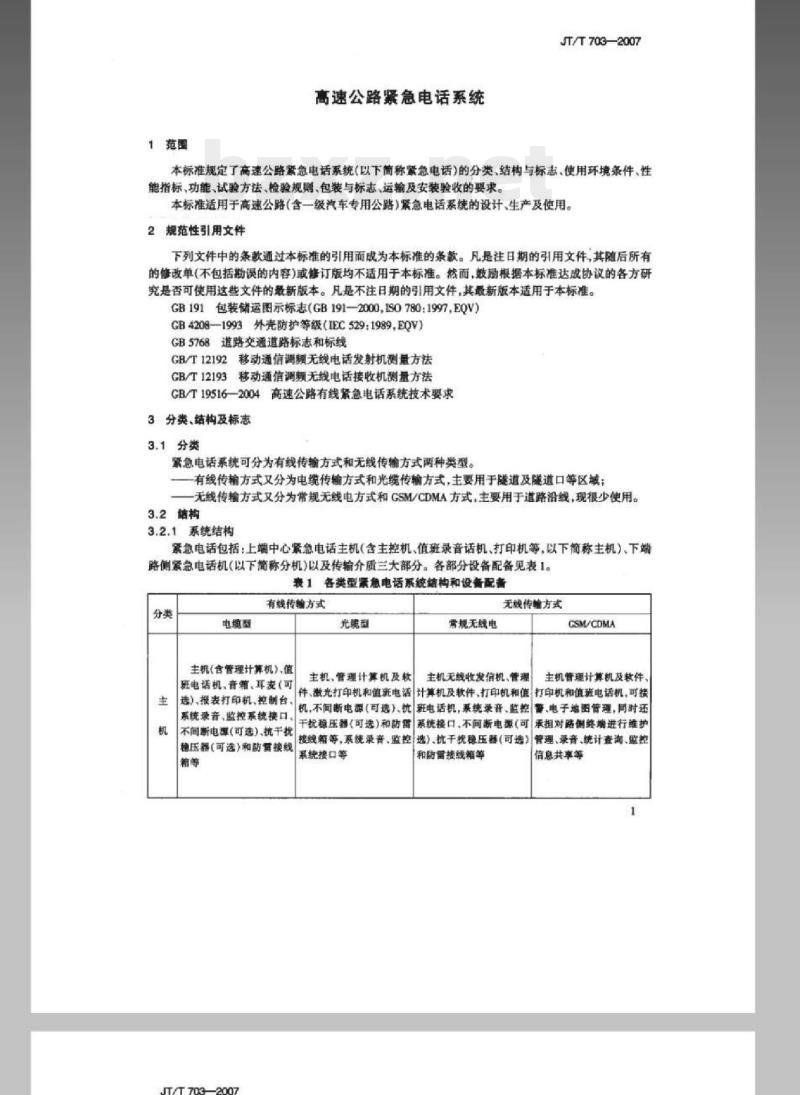

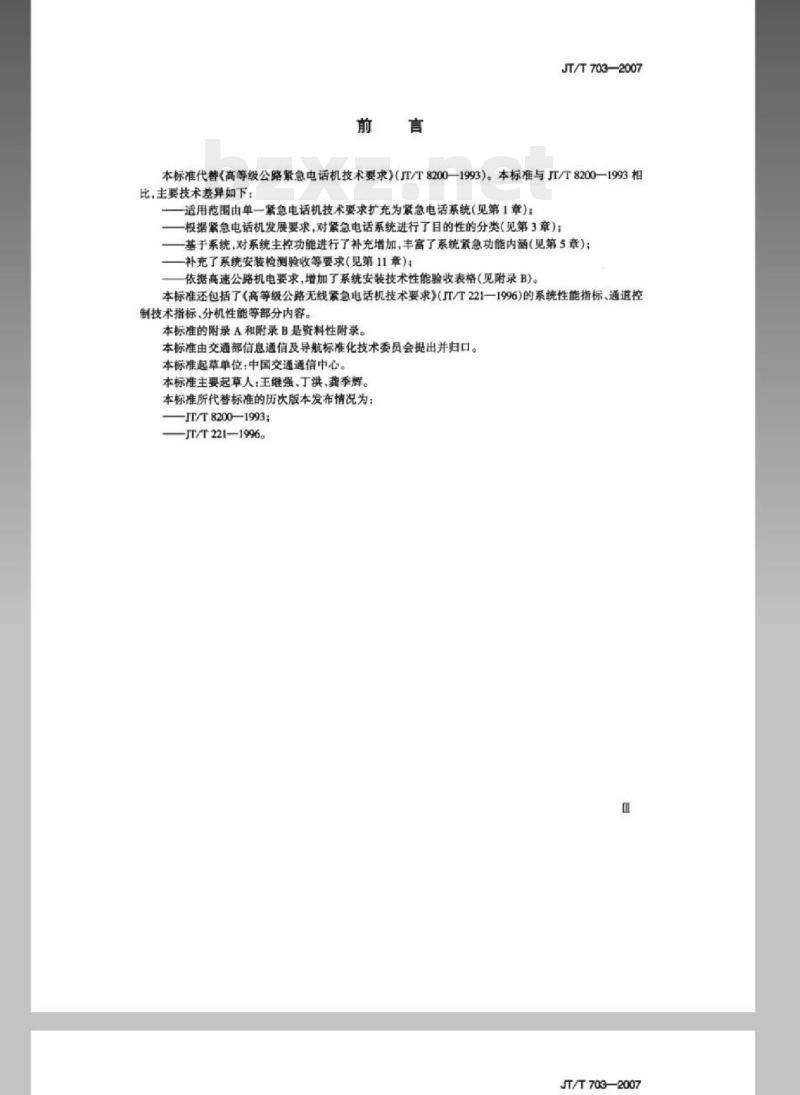

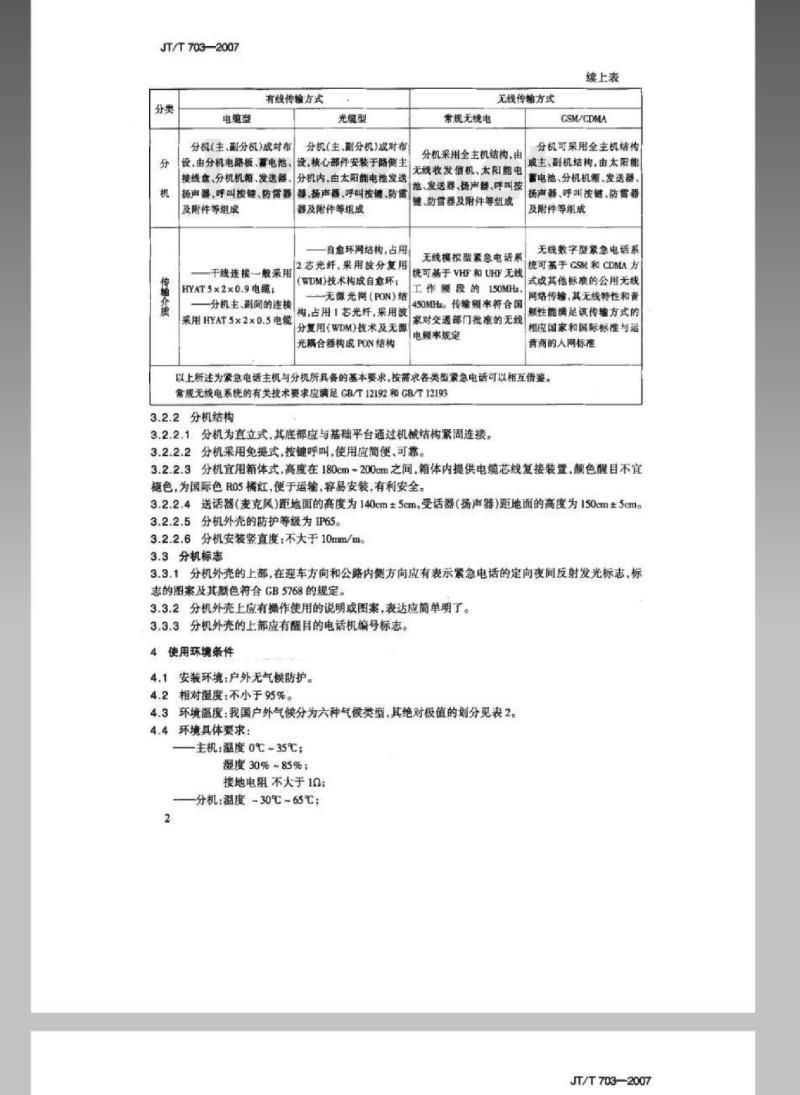

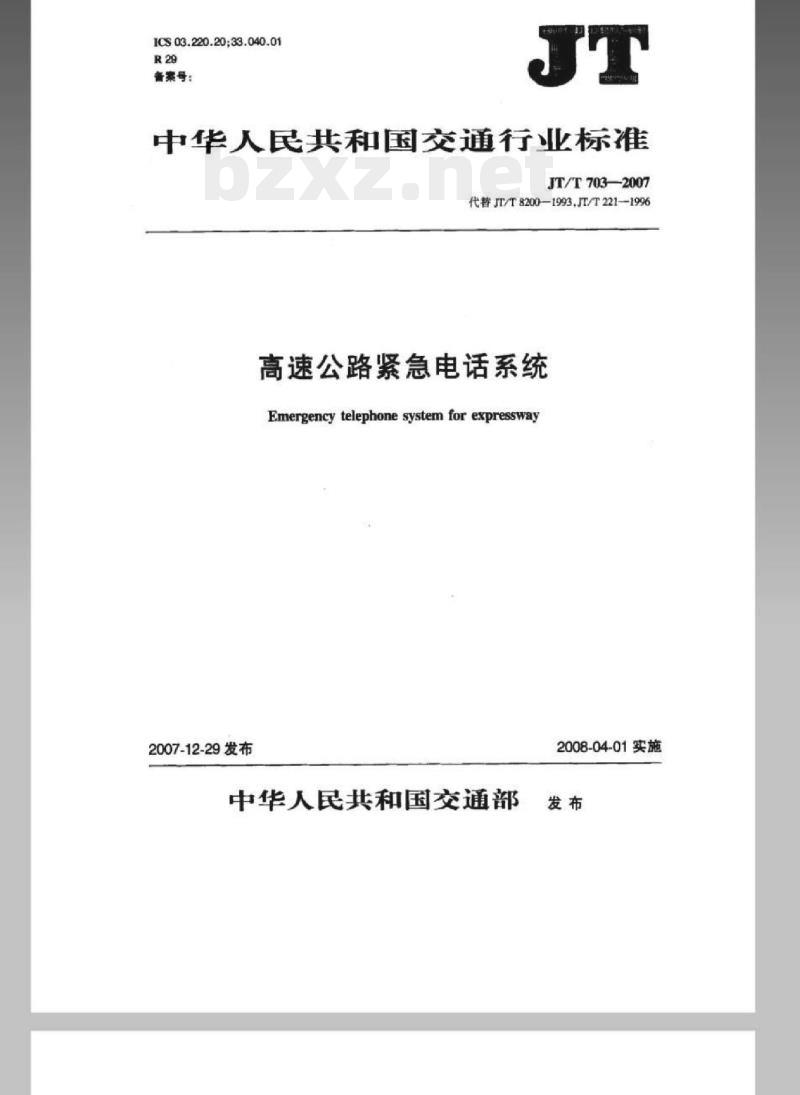

中华人民共和国交通行业标准 JT/T703—2007 代替 JT/T8200-1993, JT/T221—1996 高速公路紧急电话系统 Emergency telephone system for expressway 2007-12-29 发布 中华人民共和国交通部 2008-04-01 实施 前言 本标准代替《高等级公路紧急电话机技术要求》（JT/T8200—1993）。本标准与 JT/T8200—1993 相比，主要技术差异如下： 1. 适用范围由单一紧急电话机技术要求扩充为紧急电话系统（见第1章）； 2. 根据紧急电话机发展要求，对紧急电话系统进行了目的性的分类（见第3章）； 3. 基于系统，对系统主控功能进行了补充增加，丰富了系统紧急功能内涵（见第5章）； 4. 补充了系统安装检测验收等要求（见第11章）； 5. 依据高速公路机电要求，增加了系统安装技术性能验收表格（见附录B）。 本标准还包括了《高等级公路无线紧急电话机技术要求》（JT/T221—1996）的系统性能指标、通道控制技术指标、分机性能等部分内容。 本标准的附录A和附录B是资料性附录。 本标准由交通部信息通信及导航标准化技术委员会提出并归口。本标准起草单位：中国交通通信中心。本标准主要起草人：王继强、丁洪、黄季辉。 本标准所代替标准的历次版本发布情况为： - JT/T8200—1993 - JT/T221—1996 - JT/T703-2007 1 范围 本标准规定了高速公路紧急电话系统（以下简称紧急电话）的分类、结构与标志，使用环境条件，性能指标，功能、试验方法，检验规则，包装与标志，运输及安装验收的要求。本标准适用于高速公路（含一级汽车专用公路）紧急电话系统的设计、生产及使用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括纠正的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB191 包装储运图示标志 GB4208 外壳防护等级 GB5768 道路交通道路标志和标线 GB/T12192 移动通信调频无线电话发射机测量方法 GB/T12193 移动通信调频无线电话接收机测量方法 GB/T19516-2004 高速公路有线紧急电话系统技术要求 3 分类、结构及标志 3.1 分类 紧急电话系统可分为有线传输方式和无线传输方式两种类型。 有线传输方式又分为电缆传输方式和光缆传输方式，主要用于隧道及隧道口等区域； 无线传输方式又分为常规无线电方式和 GSM/CDMA 方式，主要用于道路沿线，现很少使用。 3.2 结构 3.2.1 系统结构 紧急电话包括：上端中心紧急电话主机（含主控机、值班录音话机、打印机等，以下简称主机）、下端路侧紧急电话机（以下简称分机）以及传输介质三大部分。 各类型紧急电话系统结构和设备配备分类表： | 传输方式 | 类型 | 主机配备 | 分机配备 | 传输介质 | | :--- | :--- | :--- | :--- | :--- | | 有线传输 | 电缆型 | 主机（含管理计算机）、值班电话机、音箱、耳麦（可选）、录音、监控系统接口、不间断电源（可选）、抗干扰稳压器（可选）和防雷接线箱等 | 分机（主、副分机）由分机电路板、接线盒、分机机箱、扬声器、呼叫按键、防雷器及附件等组成 | HYAT5×2×0.9电缆；主、副分机连接采用HYAT5×2×0.5电缆 | | 有线传输 | 光缆型 | 主机、管理计算机及软件、值班电话机、打印机、控制台、管理计算机及软件、打印机、不间断电源（可选）、抗干扰稳压器（可选）和防雷接线箱等 | 分机（主、副分机）由分机电路板、扬声器、呼叫按键、防雷器及附件等组成 | 采用2芯光纤，采用波分复用（WDM）技术构成自愈环；或采用PON结构，占用1芯光纤 | | 无线传输 | 常规无线电 | 主机无线收发信机、管理计算机、值班电话机、录音、监控、电子地图管理 | 分机采用全主机结构，由无线收发信机、太阳能电池、麦克风、扬声器、呼叫按键、防雷器及附件等组成 | 基于VHF 和 UHF 无线电工作频率（150MHz - 450MHz） | | 无线传输 | GSM/CDMA | 主机无线收发信机、管理计算机、值班电话机、录音、监控、不间断电源（可选）、抗干扰稳压器（可选）和防雷接线箱等 | 分机可采用全主机结构或主、副机结构，由太阳能蓄电池、分机接收发送器、扬声器、呼叫按键、防雷器及附件等组成 | 基于GSM和CDMA方式或其他标准公用无线网络传输 | 3.2.2 分机结构 3.2.2.1 分机为直立式，其底部应与基础平台通过机械结构紧固连接。 3.2.2.2 分机采用免提式，按键呼叫，使用应简便、可靠。 3.2.2.3 分机宜用箱体式，高度在 180cm-200cm 之间，箱体内提供电缆芯线接驳装置，颜色醒目，建议采用国际标准色 R05 红色，便于运输、安装及安全识别。 3.2.2.4 送话器（麦克风）距地面的高度为 140cm±5cm，受话器（扬声器）距地面的高度为 150cm±5cm。 3.2.2.5 分机外壳的防护等级为 IP65。 3.2.2.6 分机安装坚固度：不大于 10mm/mg。 3.3 分机标志 3.3.1 分机外壳的上部，在迎车方向和公路内侧方向应有表示紧急电话的定向夜间反射发光标志，其图案及颜色符合 GB5768 规定。 3.3.2 分机外壳上应有操作使用的说明或图案，表达应简单明了。 3.3.3 分机外壳的上部应有醒目的电话机编号标志。 4 使用环境条件 4.1 安装环境：户外无气候防护。 4.2 相对湿度：不小于 95%。 4.3 环境温度：我国户外气候分为六种气候类型，其绝对极值划分见表2。 表2 户外六种气候类型绝对极值划分表（单位：℃） | 气候类型 | 极值低温 | 极值高温 | | :--- | :---: | :---: | | 严寒 | -45 | 40 | | 冷温 | -40 | 40 | | 干热 | -30 | 45 | | 亚湿热 | -30 | 45 | | 湿热 | -15 | 45 | | 低温 | 0 | 40 | 考量日光辐射影响时，绝对极值还应增加 5℃-9℃。电话机的环境工作温度（低温和高温）应由供需双方根据高速公路所在地区最严酷的绝对极值协商规定。 5 性能指标 5.1 电缆型紧急电话 5.1.1 主机性能指标 5.1.1.1 工作电源：AC220V×(1±10%)，50Hz；或 DC-48V，电压变动范围 -40V~-57V，电流不大于 400mA。 5.1.1.2 额定声压：不小于 90dBA（电话机正前方 40cm 处）。 5.1.1.3 音频（话音）带宽：300Hz~3400Hz。 5.1.1.4 通话工作方式：分机对主机全双工，所有分机呼叫对主机不闭塞。 5.1.1.5 单机系统最大容量：不小于 1024 对。 5.1.1.6 信令方式：FSKs。 5.1.1.7 呼叫接通时间：不大于 6s。 5.1.1.8 信号发送电平：不大于 -36dB。 5.1.1.9 音频输出阻抗：600Ω。 5.1.1.10 平均无故障时间 (MTBF)：不小于 100,000h（蓄电池除外）。 5.1.1.11 分机至主机之间对 3000Hz 的损耗：不大于 30dB。 5.1.1.12 非线性失真：不大于 5%。 5.1.1.13 录音时间：无限制。 5.1.2 分机性能指标 5.1.2.1 工作电源：DC12V。 - 一待机状态电流不大于 6mA，工作电流不大于 200mA，在阴天情况下可连续工作两个月； - 免维护电池：12Ah。
