【JT交通运输标准】 舌形制链器

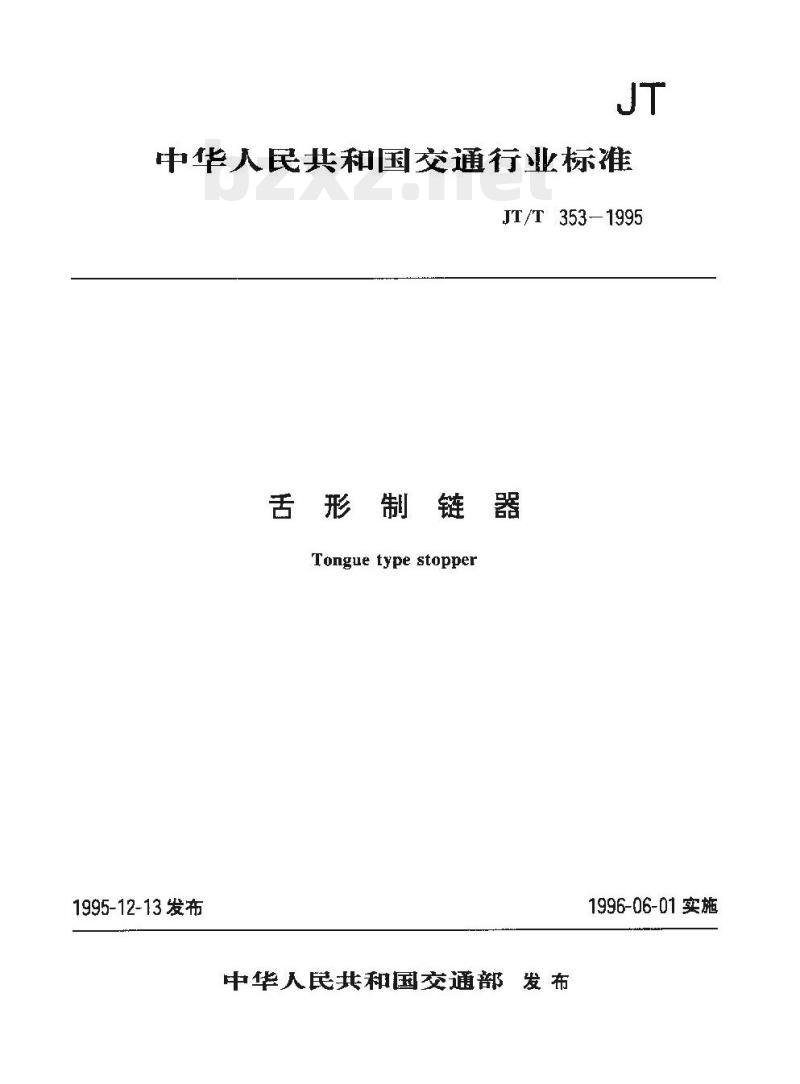

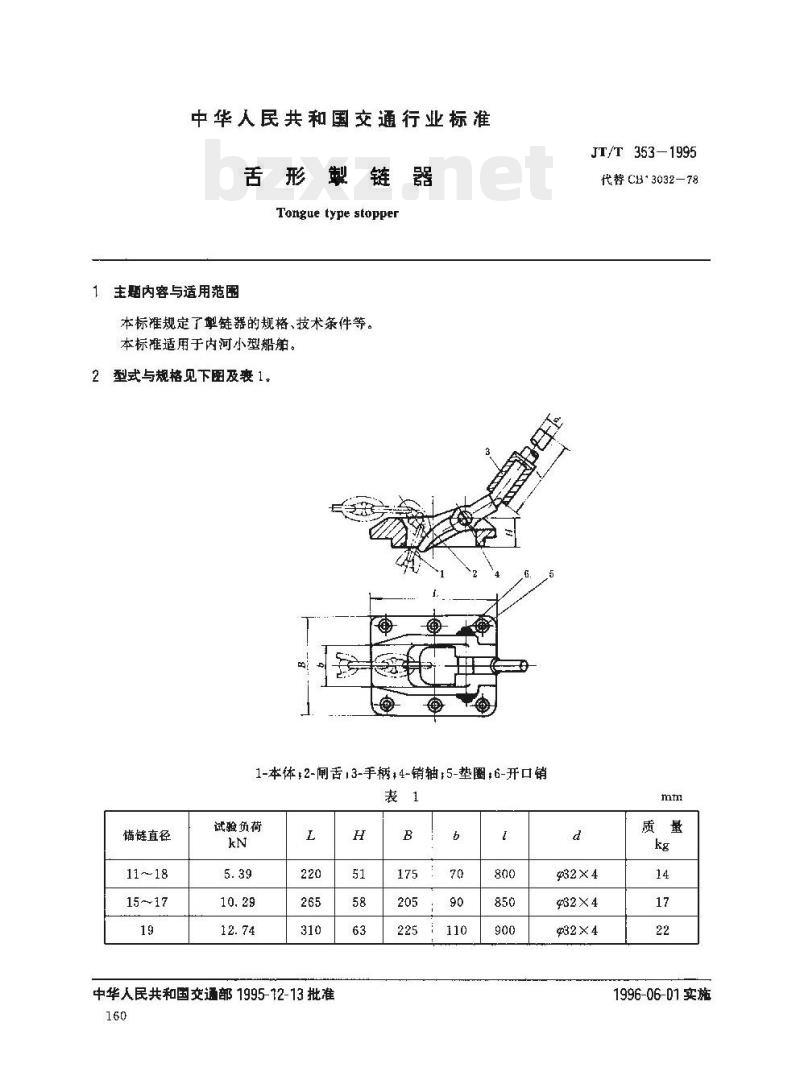

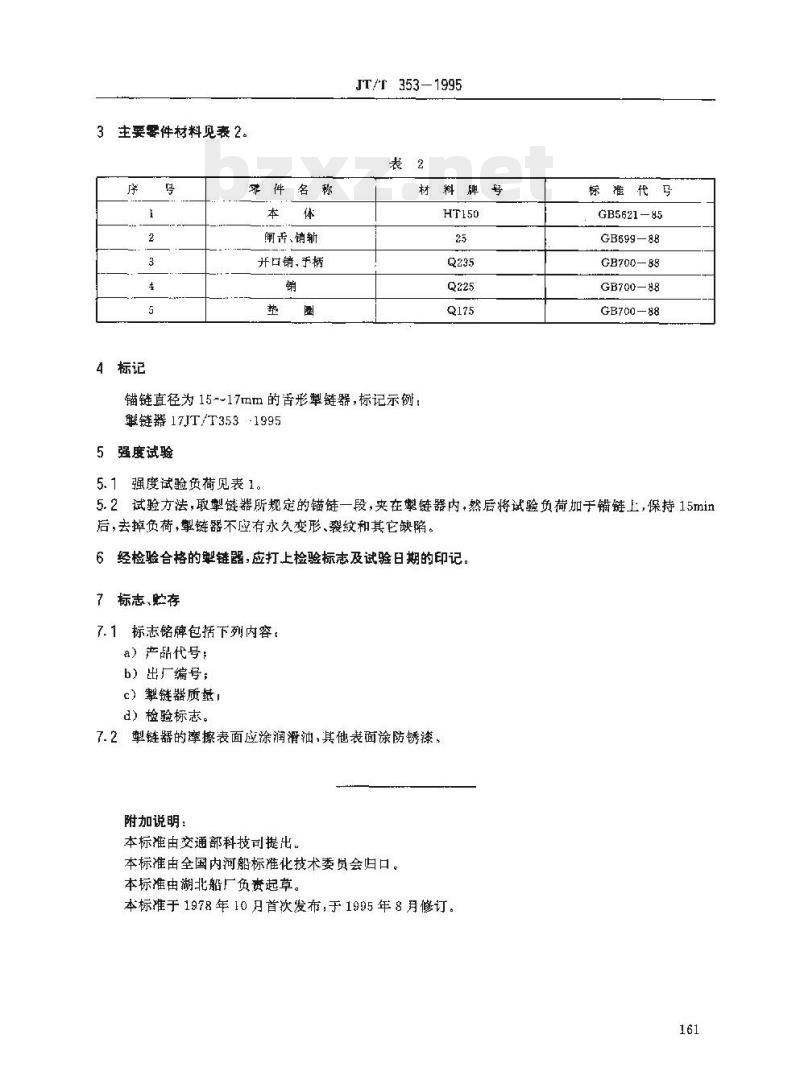

JT/T353—1995 舌形犁链器 (Tongue type stopper) 1995-12-13发布 中华人民共和国交通部发布 1996-06-01实施 1 范围 本标准规定了链器的规格、技术条件等。本标准适用于内河小型船舶。 2 型式与规格 2.1 型式与规格见下图及表1。 零件说明：1-本体；2-闸舌；3-手柄；4-销轴；5-垫圈；6-开口销。 表1 规格参数 锚链直径 d (mm) | 试验负荷 (kN) | L (mm) | H (mm) | B (mm) | W (mm) | 质量 q (kg) 11~18 | 5.39 | 220 | 51 | 175 | 70 | 800 15~17 | 10.29 | 265 | 58 | 205 | 90 | 850 19 | 12.74 | 310 | 63 | 225 | 110 | 900 标记示例：锚链直径为15~17mm的舌形犁链器，标记示例：链器17JT/T353-1995 表2 主要零件材料 1 本体：HT150 2 闸舌、销轴：Q235 3 手柄：Q225 4 开口销：Q175 5 强度试验 5.1 强度试验负荷见表1。 5.2 试验方法：取链器所规定的锚链一段，夹在链器内，然后将试验负荷加于锚链上，保持15min后，去掉负荷，链器不应有永久变形、裂纹和其它缺陷。 6 检验 经检验合格的链器，应打上检验标志及试验日期的印记。 7 标志、贮存 7.1 标志铭牌包括下列内容： a) 产品代号； b) 出厂编号； c) 链器质量； d) 检验标志。 7.2 链器的擦拭表面应涂润滑油，其他表面涂防锈漆。 附加说明： 本标准由交通部科技司提出。 本标准由全国内河船标准化技术委员会归口。 本标准由湖北船厂负责起草。 本标准于1978年10月首次发布，于1995年8月修订。
