【JT交通运输标准】 船用通信导航设备的安装、使用、维护、修理技术要求罗兰A接收机

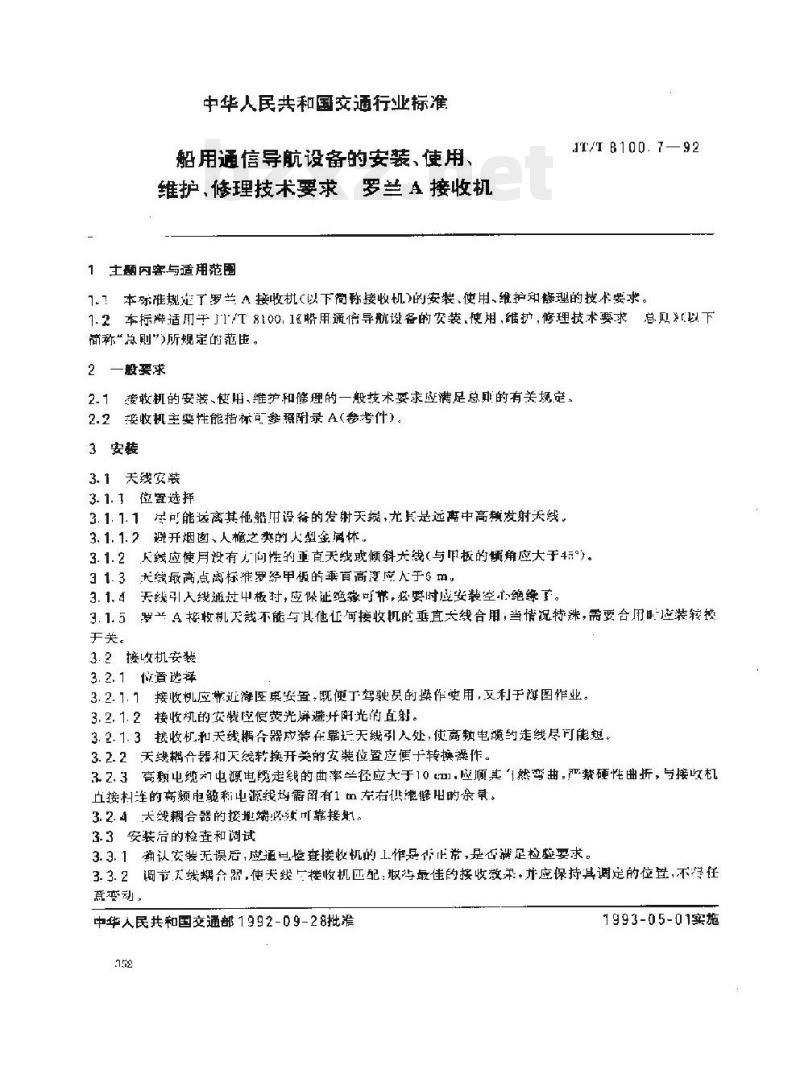

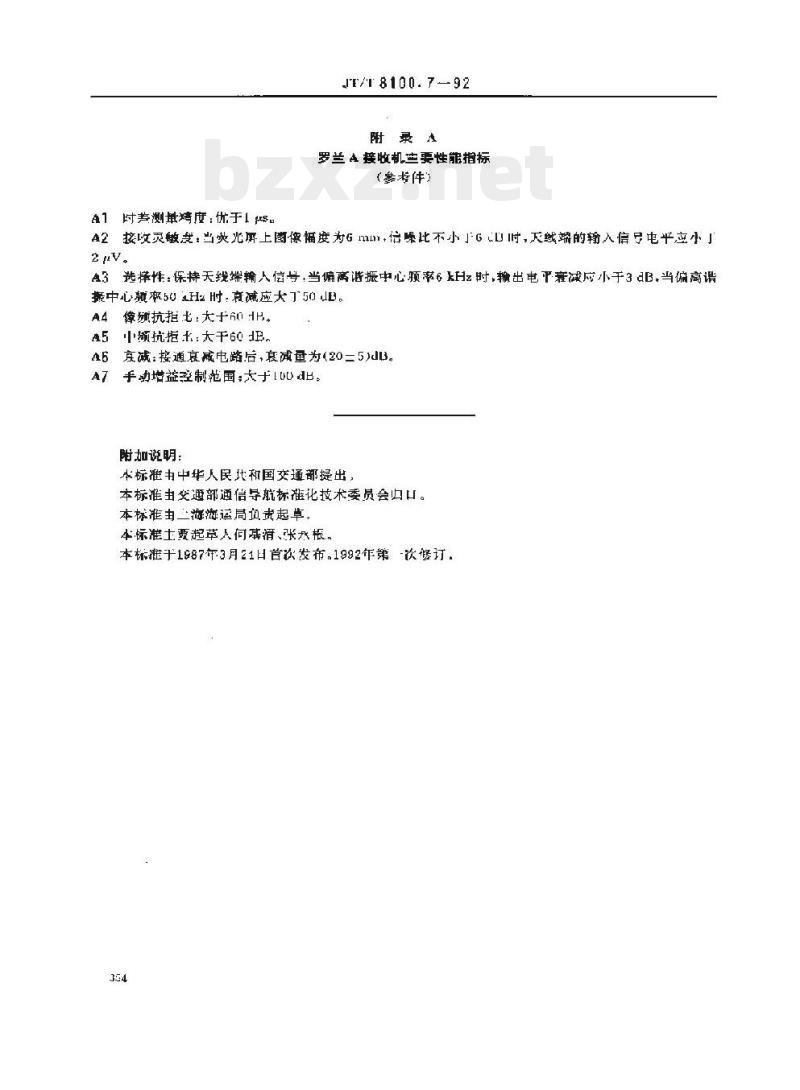

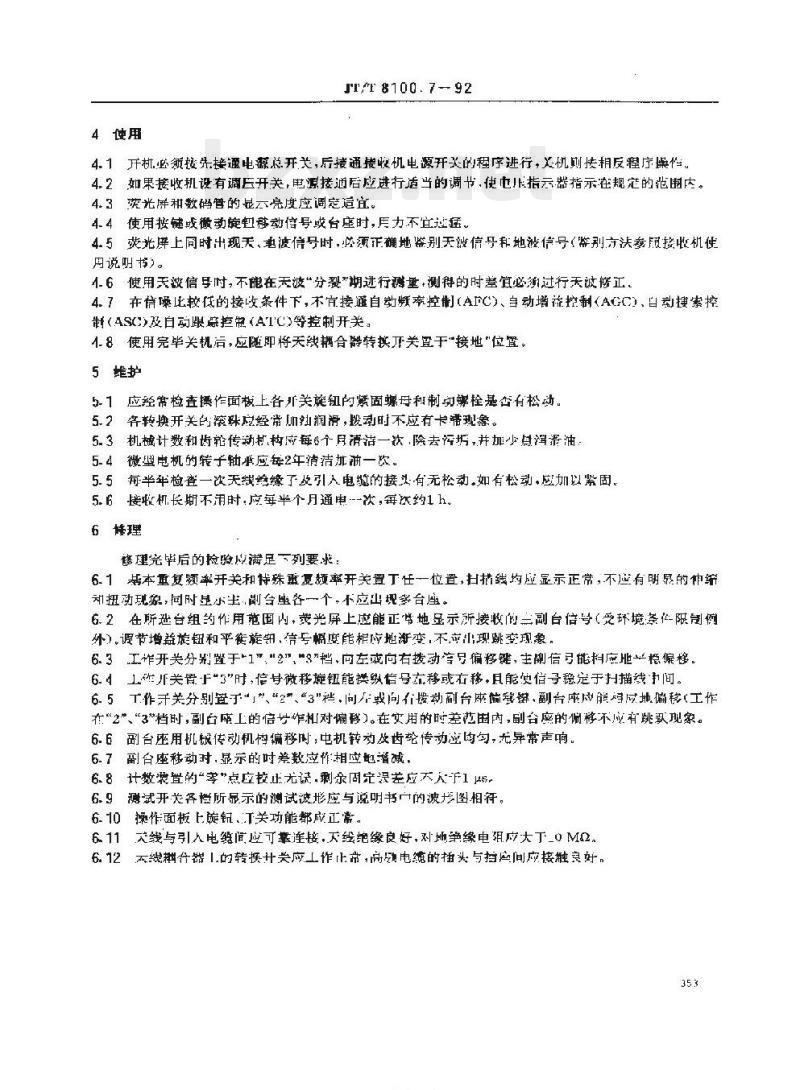

中华人民共和国交通行业标准 使用通信导航设备的安装、使用、维护、修理技术要求——罗兰-A接收机 T/T 8100.7—92 1 范围与适用范围 1.1 本标准规定了罗兰-A接收机（以下简称“接收机”）的安装、使用、维护、修理的技术要求。 1.2 本标准适用于使用通信导航设备的安装、使用、维护、修理技术要求。 2 一般要求 2.1 接收机的安装、使用、维护和修理的一般技术要求应满足总则的有关规定。 2.2 接收机主要性能指标可参照附录A（参考件）。 3 安装 3.1 天线安装 3.1.1 位置选择 3.1.1.1 尽可能选离其他船用设备远些，尤其是远离中高频发射天线。 3.1.1.2 避开烟囱、人型金属体。 3.1.2 天线应使桅杆没有垂直天线或倾斜天线（与甲板的夹角应大于45°）。 3.1.3 天线最高点离标准基准甲板的垂直高度应大于6m。 3.1.4 天线引入线通过舱壁时，应保证绝缘可靠，必要时应安装空心绝缘套。 3.1.5 天线不能与其他接收机的垂直天线合用，当情况特殊需要合用时应安装转换开关。 3.2 接收机安装 3.2.1 位置选择 3.2.1.1 接收机应靠近驾驶台安装，既便于驾驶员的操作使用，又利于海图作业。 3.2.1.2 接收机的安装座、荧光屏应避开阳光的直射。 3.2.1.3 天线、耦合器和转换开关应装在靠天线引入处，使高频电缆走线尽可能短。 3.2.2 天线耦合器和线转换开关的安装位置应便于转换操作。 3.2.3 高频电缆和电源线走线的弯曲半径应大于10m，应顺其自然弯曲，严禁硬性折弯。与接收机接合处的高频电缆和电源线均需留有1m左右供维修使用的余量。 3.2.4 耦合器的接地端必须可靠接地。 3.3 安装后的检查和调试 3.3.1 确认安装无误后，应检查接收机的性能是否满足检验要求。 3.3.2 调节天线耦合器，使天线与接收机匹配，达到最佳的接收效果，并应保持其调定的位置，不准任意变动。 4 使用 4.1 开机必须先接通电源总开关，后接通接收机电源开关，关机则按相反程序操作。 4.2 如果接收机设有调压开关，电源接通后应进行适当的调节，使电指示器指示在规定的范围内。 4.3 荧光屏和数码管的显示亮度应调定适宜。 4.4 使用按键或微动旋钮移动信号或台座时，用力不宜过猛。 4.5 荧光屏上同时出现天波、地波信号时，必须正确地区别天波信号和地波信号（区别方法参考接收机使用说明）。 4.6 使用无波信号时，不能在无波“分裂”期进行测量，测得的时差应与实际进行天波校正。 4.7 在信号强度较低的接收条件下，不宜接通自动频率控制（AFC）、自动增益控制（AGC）、自动搜索控制（ASC）及自动跟踪控制（ATC）等控制开关。 4.8 使用完毕关机后，应随即将天线耦合转换开关置于接地位置。 5 维护 5.1 应经常检查操作面板上各开关钮、紧固螺母和止动螺栓是否有松动。 5.2 转换开关自滚珠应定期加润滑，动作时不应有卡滞现象。 5.3 机械计数和齿轮传动机构每6个月清洁一次，除去油垢并加润滑油。 5.4 微型电机的转子轴应每2年加油一次。 5.5 每半年检查一次天线绝缘套及引入电缆的接头有无松动，如有松动，应加以紧固。 5.6 接收机长期不用时，应每半个月通电一次，每次约1h。 6 检验 检验完毕后的检查应满足下列要求： 6.1 基本重复频率开关和特殊重频开关置于任一位置，扫描线均应显示正常，不应有明显的伸缩和扭动现象。 6.2 在接收信号范围内，荧光屏上应能正确地显示所接收的三副台信号（受环境限制例外），调节增益旋钮和平衡旋钮，信号幅度能相应地逐渐变化，不应出现跳变现象。 6.3 工作开关分别置于“1”、“2”、“3”档，向左或向右拨动副台座偏置键，主信号应能稳定偏移。 6.4 工作开关置于“3”档时，信号微移旋钮能使信号右移或左移，且能使信号稳定于目标线之间。 6.5 工作开关分别置于“1”、“2”、“3”档，向左或向右拨动副台座偏置键，副台座应能正确地偏移（工作在“2”、“3”档时，副台座工作信号应能偏移）。在实用的时差范围内，副台座的偏移不应有跳跃现象。 6.6 副台座用电机传动偏移时，电机转动及齿轮传动应均流畅，无异常声响。 6.7 副台座移动对准后，显示的时差数应做相应地平减。 6.8 计数器置“零点”应校正无误，剩余固定时差应在±1μs以内。 6.9 测试开关各所显示的测试波形应与说明书标注的图相符。 6.10 操作面板上按钮及各项功能都应正常。 6.11 天线与引入电缆应可可靠连接，天线绝缘良好，对地绝缘电阻应大于10MΩ。 6.12 天线耦合器应工作正常，高频电缆的接头与接收机应接触良好。 附录A 罗兰-A接收机主要性能指标（参考件） A1 接收灵敏度：当荧光屏上图像幅度为$G_{max}$且信噪比不小于$G_{min}$时，接收端的输入信号电平应小于$2mu ext{V}$。 A2 选择性：保持天线端输入信号，当偏离谐振中心频率6kHz时，输出电平减小应小于3dB；当偏离谐振中心频率50Hz时，减小应大于50dB。 A3 图像抗锯齿：大于... A4 中频抗阻：大于... A5 衰减：按通信衰减后，衰减量为... A6 手动增益控制范围：大于... 附加说明： 本标准由交通部提出，由交通部通信导航标准化技术委员会归口。本标准由海事局负责起草。本标准起草人：何基华、张求根。本标准于1987年3月21日首次发布，1992年第一次修订。
