【其他行业标准】 建筑工具（泥工类）勾缝器

ICS25.140.30
分类号：J47
备案号：32230-2011

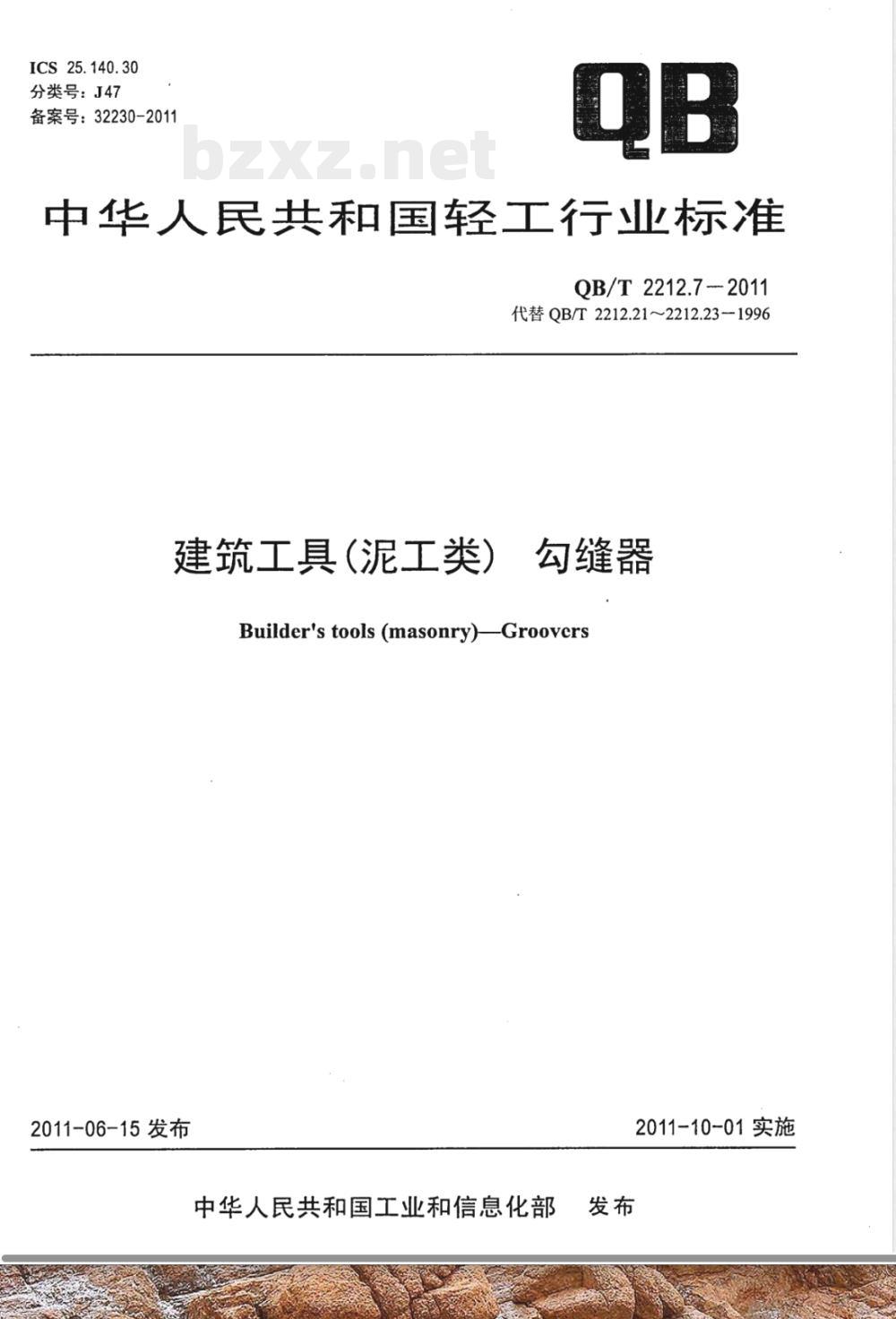

中华人民共和国轻工行业标准
QB/T2212.7-2011
代替QB/T2212.21～2212.23-1996建筑工具 (泥工类)
勾缝器
Builder's tools (masonry)Groovers2011-06-15发布
中华人民共和国工业和信息化部发布
2011-10-01实施

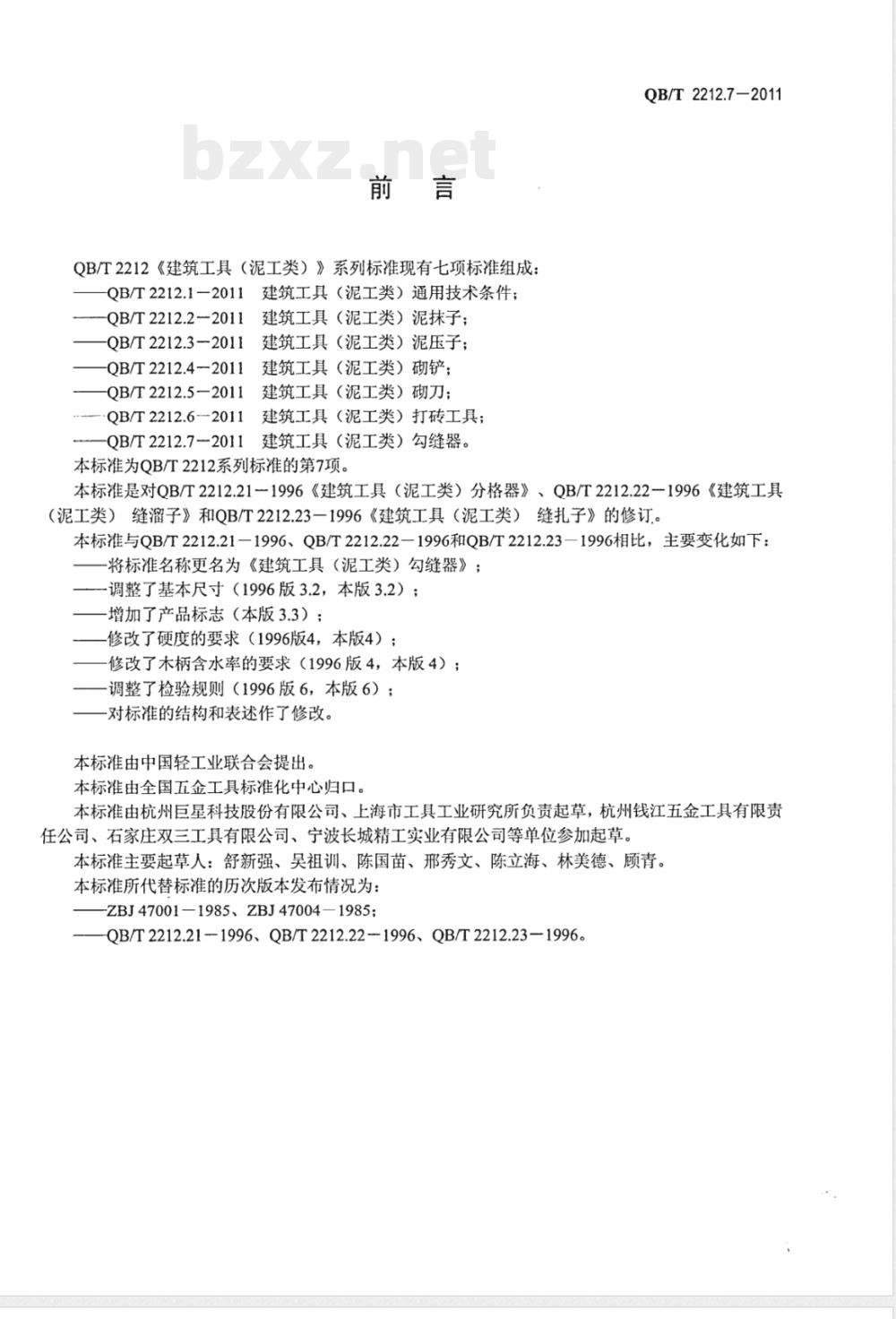

QB/T2212《建筑工具（泥工类）》系列标准现有七项标准组成：建筑工具（泥工类）通用技术条件；QB/T2212.1-20113
QB/T2212.2—2011
QB/T 2212.3 --2011
QB/T2212.4—2011
建筑工具（泥工类）泥抹子；
建筑工具（泥工类）泥压子；
建筑工具（泥工类）砌铲；
QB/T2212.5-2011
建筑工具（泥工类）砌刀；
QB/T2212.6-2011
建筑工具（泥工类）打砖工具；QB/T2212.7-2011
建筑工具（泥工类）勾缝器。
本标准为QB/T2212系列标准的第7项。QB/T2212.7-2011
本标准是对OB/T2212.21一1996《建筑工具（泥工类）分格器》、OB/T2212.22一1996《建筑工具（泥工类）缝溜子》和QB/T2212.23一1996《建筑工具（泥工类）缝扎子》的修订。本标准与QB/T2212.21一1996、QB/T2212.22一1996和QB/T2212.23-1996相比，主要变化如下：将标准名称更名为《建筑工具（泥工类）勾缝器》；调整了基本尺寸（1996版3.2，本版3.2）；增加了产品标志（本版3.3）；
修改了硬度的要求（1996版4，本版4）；修改了木柄含水率的要求（1996版4，本版4）；调整了检验规则（1996版6，本版6）；对标准的结构和表述作了修改。本标准由中国轻工业联合会提出。本标准由全国五金工具标准化中心归口。本标准由杭州巨星科技股份有限公司、上海市工具工业研究所负责起草，杭州钱江五金工具有限责任公司、石家庄双三工具有限公司、宁波长城精工实业有限公司等单位参加起草。本标准主要起草人：舒新强、吴祖训、陈国苗、邢秀文、陈立海、林美德、顾青。本标准所代替标准的历次版本发布情况为：ZBJ47001—1985、ZBJ47004—1985；QB/T2212.21-1996、QB/T2212.22-1996、QB/T2212.23—1996。范围
建筑工具（泥工类）
勾缝器
QB/T2212.7-2011
本标准适用于QB/T2212.1建筑工具（泥工类）通用技术条件中规定的分格器、缝溜子、缝扎子。本标准规定了勾缝器的产品分类、技术要求、试验方法、检验规则及包装、标志运输与贮存。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T2212.1一2011建筑工具（泥工类）通用技术条件3产品分类
3.1型式

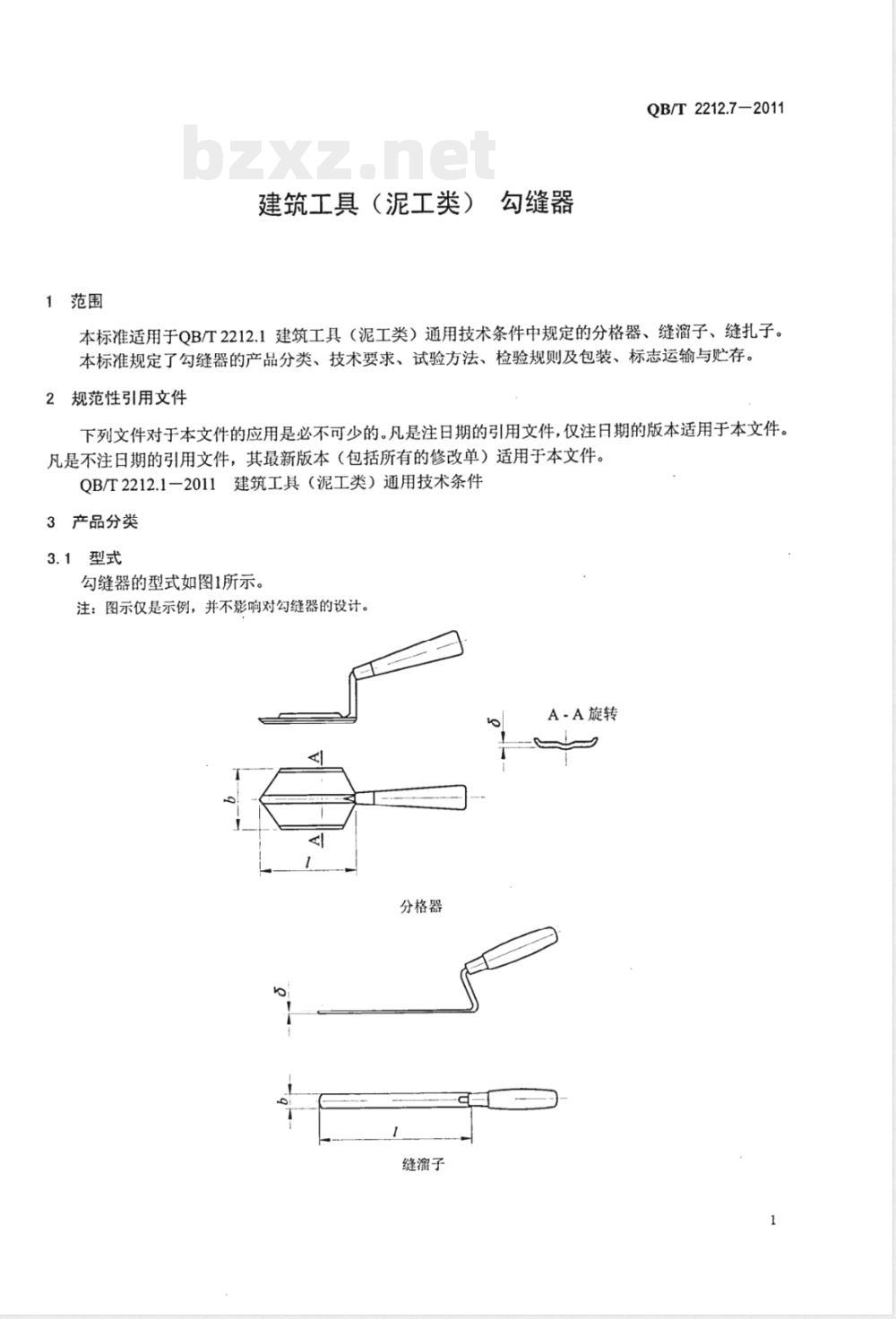

勾缝器的型式如图1所示。
注：图示仅是示例，并不影响对勾缝器的设计。A-A旋转
分格器
缝溜子
QB/T2212.7-2011

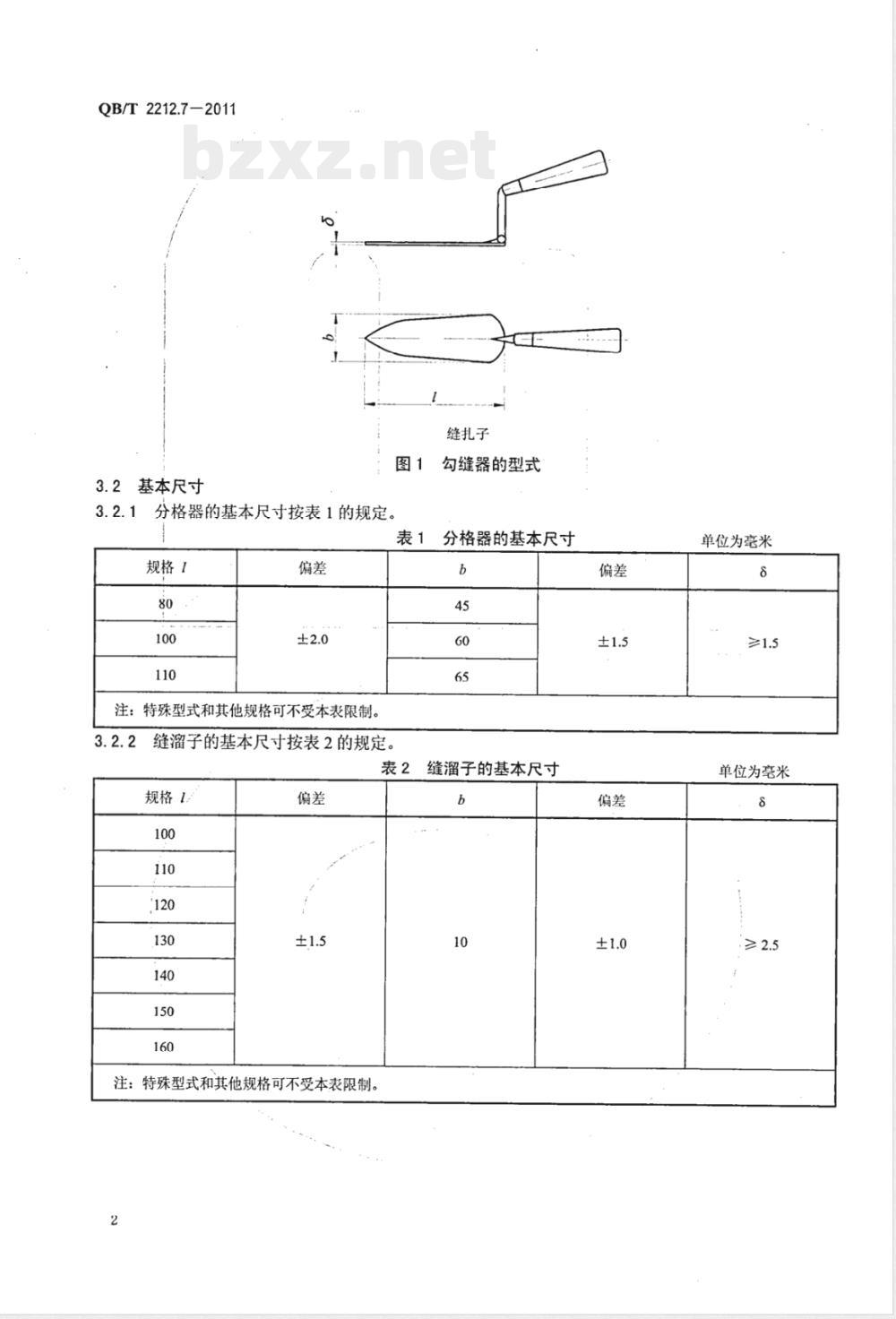

3.2基本尺寸
分格器的基本尺寸按表1的规定。规格！
注：特殊型式和其他规格可不受本表限制。3.2.2
缝溜子的基本尺寸按表2的规定。图1
缝扎子
勾缝器的型式
分格器的基本尺寸
注：特殊型式和其他规格可不受本表限制。2
缝溜子的基本尺寸
单位为毫米
单位为毫米

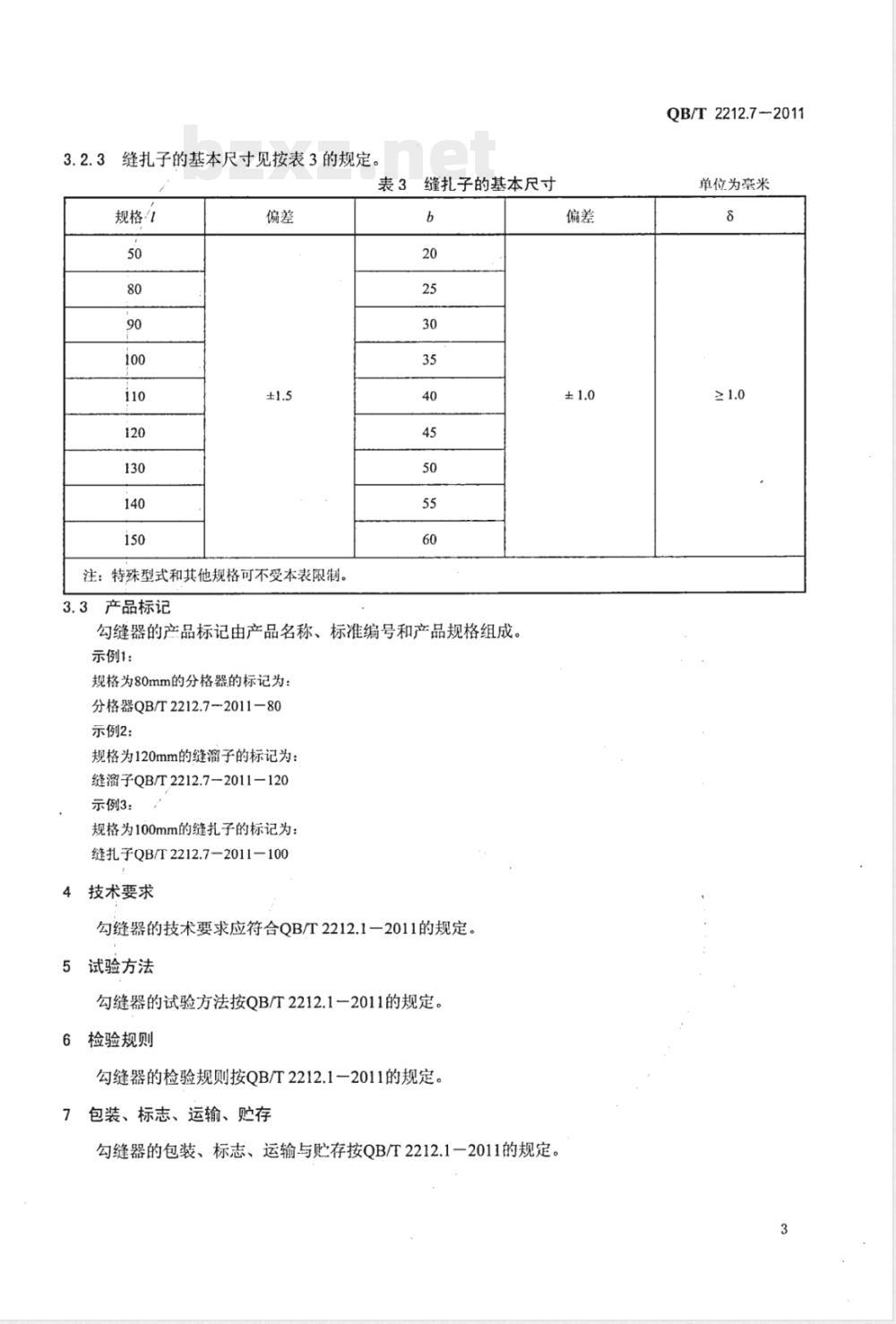

3.2.3缝扎子的基本尺寸见按表3的规定。规格
注：特殊型式和其他规格可不受本表限制。3.3产品标记
表3缝扎子的基本尺寸
勾缝器的产品标记由产品名称、标准编号和产品规格组成。示例1：
规格为80mm的分格器的标记为：分格器QB/T2212.7-201180
示例2：
规格为120mm的缝溜子的标记为：缝溜子QB/T2212.7-2011-120
示例3：
规格为100mm的缝扎子的标记为：缝扎子QB/T2212.7—2011—100
技术要求
勾缝器的技术要求应符合QB/T2212.1一2011的规定。5试验方法
勾缝器的试验方法按QB/T2212.1一2011的规定。6检验规则
勾缝器的检验规则按QB/T2212.1一2011的规定。7包装、标志、运输、购存
勾缝器的包装、标志、运输与贮存按QB/T2212.1一2011的规定。偏差
QB/T2212.7-2011
单位为豪米
QB/T2212.7-2011
QB/T 2212.7-2011
中华人民共和国
轻工行业标准
建筑工具（泥工类）勾缝器
QB/T2212.7-2011www.bzxz.net
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cn/E-mail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：（010）68049923
版权所有侵权必究
书号：155019·3564
印数：1-200册
