【其他行业标准】 建筑工具（泥工类）砌刀

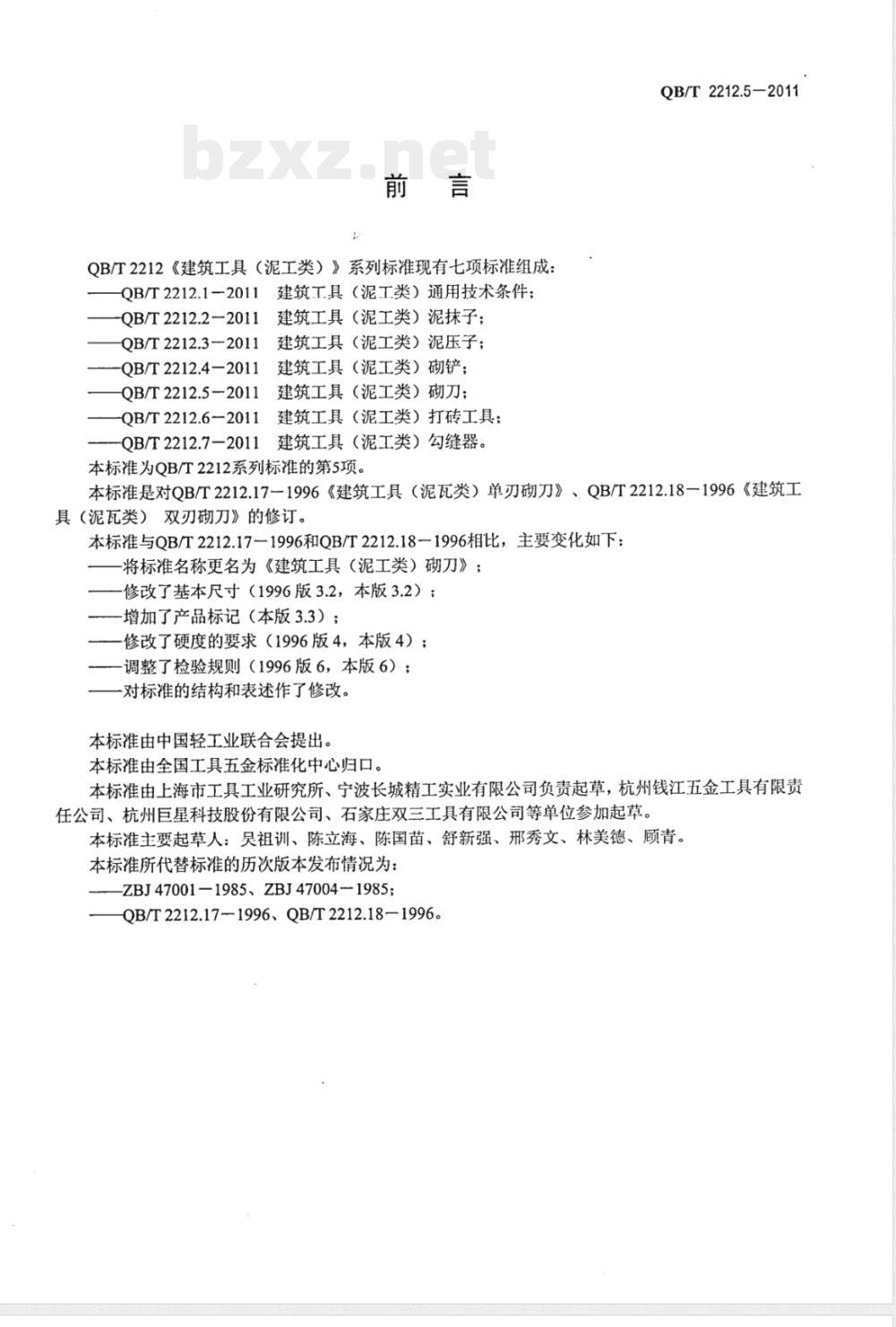

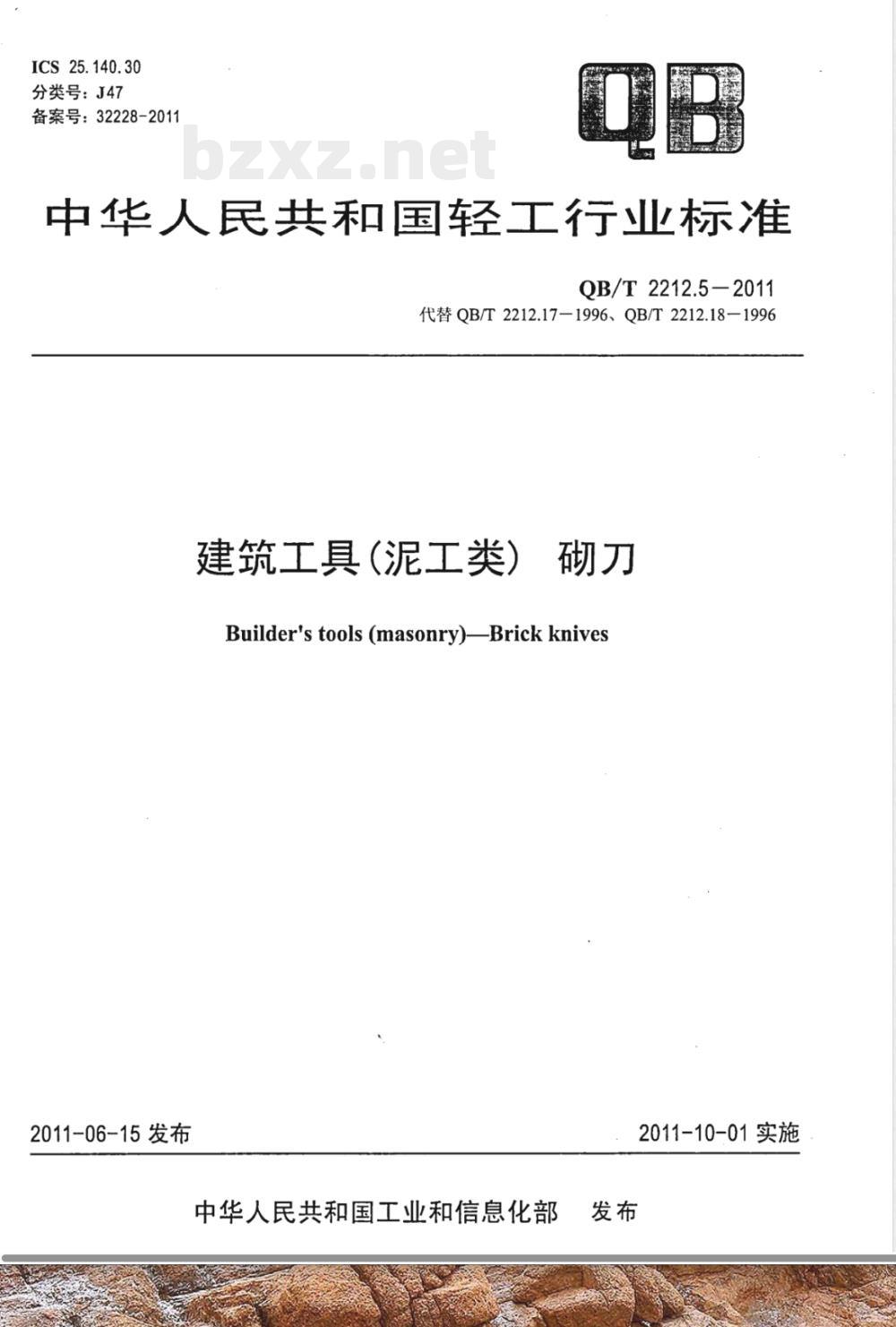

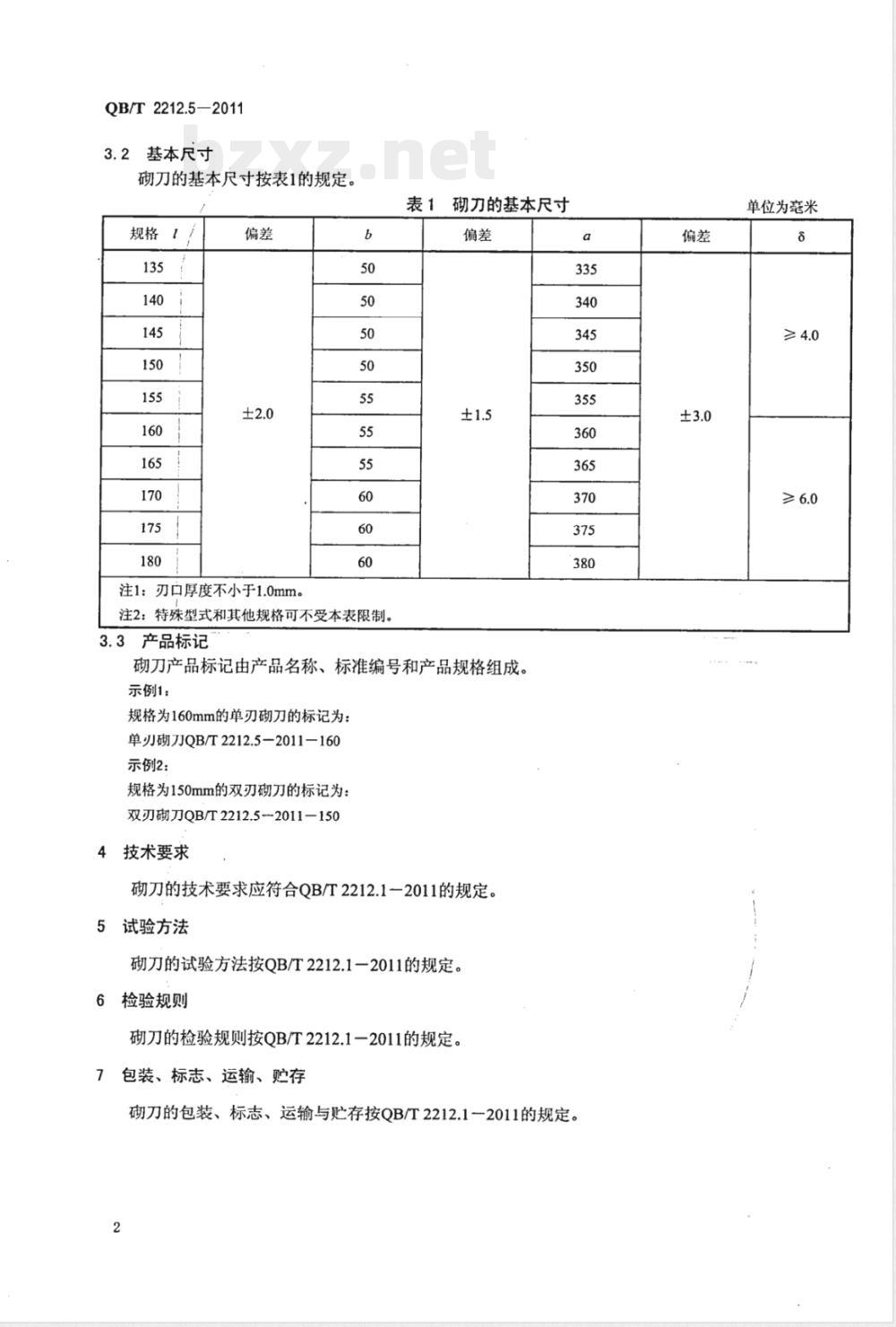

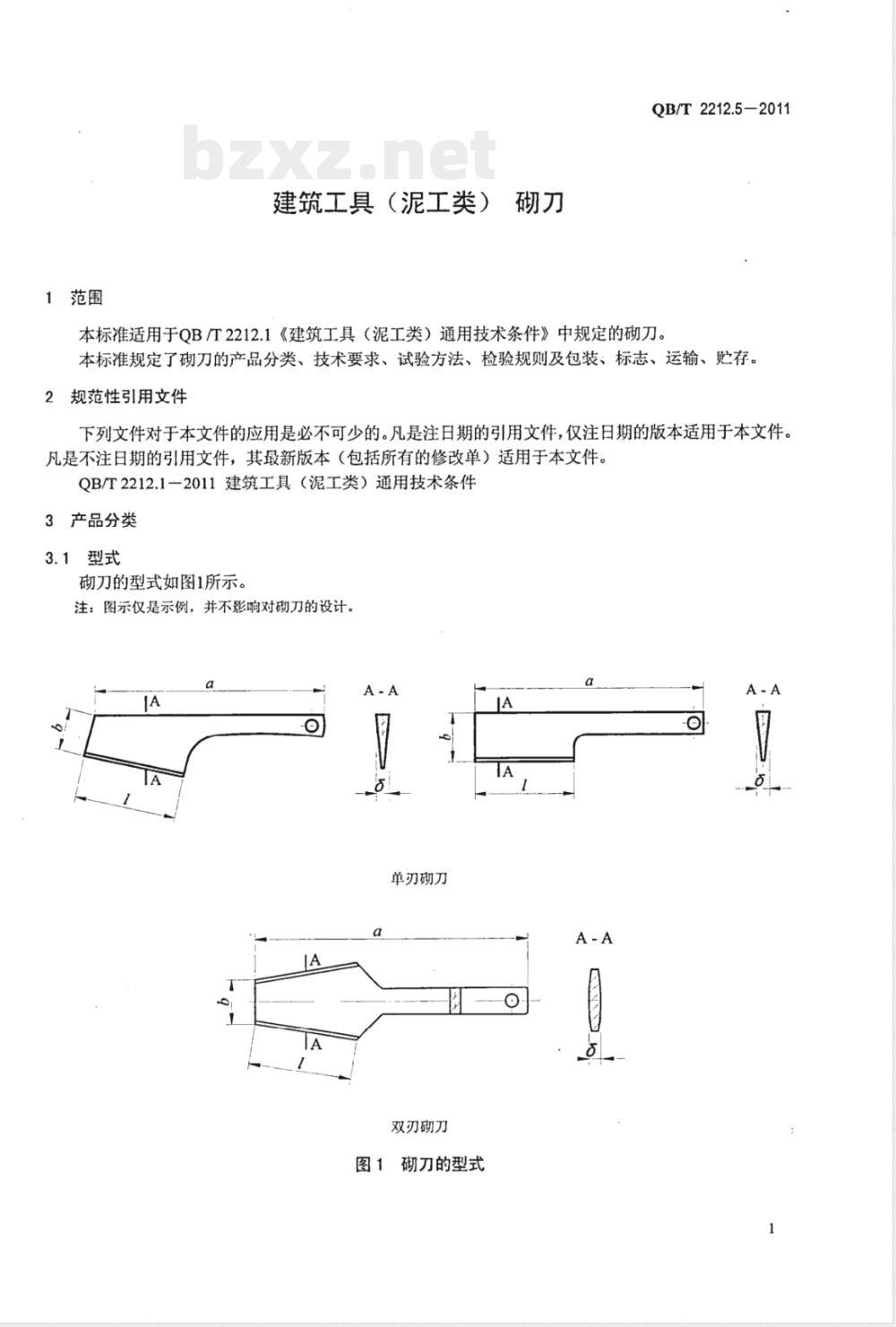

ICS 25.140.30 分类号：J47 备案号：32228-2011 中华人民共和国轻工行业标准 QB/T2212.5-2011 建筑工具（泥工类）砌刀 Builder's tools (masonry) Brick knives 发布日期：2011-06-15 实施日期：2011-10-01 前言 QB/T2212《建筑工具（泥工类）》系列标准现有七项标准组成：QB/T2212.1—2011 建筑工具（泥工类）通用技术条件；QB/T2212.2—2011 建筑工具（泥工类）泥抹子；QB/T2212.3—2011 建筑工具（泥工类）泥压子；QB/T2212.4—2011 建筑工具（泥工类）砌铲；QB/T2212.5—2011 建筑工具（泥工类）砌刀；QB/T2212.6—2011 建筑工具（泥工类）打砖工具；QB/T2212.7—2011 建筑工具（泥工类）勾缝器。本标准为QB/T2212系列标准的第5项。 本标准是对QB/T2212.17—1996《建筑工具（泥瓦类）单刃砌刀》、QB/T2212.18—1996《建筑工具（泥瓦类）双刃砌刀》的修订。本标准与QB/T2212.17—1996和QB/T2212.18—1996相比，主要变化如下：将标准名称更名为《建筑工具（泥工类）砌刀》；修改了基本尺寸（1996版3.2，本版3.2）；增加了产品标记（本版3.3）；修改了硬度的要求（1996版4，本版4）；调整了检验规则（1996版6，本版6）；对标准的结构和表述作了修改。 本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所、宁波长城精工实业有限公司负责起草，杭州钱江五金工具有限责任公司、杭州巨星科技股份有限公司、石家庄双三工具有限公司等单位参加起草。本标准主要起草人：吴祖训、陈立海、陈国苗、舒新强、邢秀文、林美德、顾青。本标准所代替标准的历次版本发布情况为：ZBJ47001-1985、ZBJ47004-1985；QB/T2212.17-1996、QB/T2212.18-1996。 1 范围 本标准适用于QB/T2212.1《建筑工具（泥工类）通用技术条件》中规定的砌刀。本标准规定了砌刀的产品分类、技术要求、试验方法、检验规则及包装、标志、运输、贮存。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 QB/T2212.1—2011 建筑工具（泥工类）通用技术条件 3 产品分类 3.1 型式 砌刀的型式如图1所示（注：图示仅是示例，并不影响对砌刀的设计）。 砌刀分为：单刃砌刀、双刃砌刀。 3.2 基本尺寸 砌刀的基本尺寸按表1的规定。 表1 砌刀的基本尺寸 规格(mm) | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 175 | 180 | 偏差 ---|---|---|---|---|---|---|---|---|---|---|--- L | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 175 | 180 | ±2.0 b | 50 | 50 | 50 | 50 | 55 | 55 | 55 | 60 | 60 | 60 | ±1.5 a | 335 | 340 | 345 | 350 | 355 | 360 | 365 | 370 | 375 | 380 | ±3.0 注1：刃口厚度不小于1.0mm。 注2：特殊型式和其他规格可不受本表限制。 3.3 产品标记 砌刀产品标记由产品名称、标准编号和产品规格组成。 示例1：规格为160mm的单刃砌刀的标记为：单刃砌刀QB/T2212.5—2011—160 示例2：规格为150mm的双刃砌刀的标记为：双刃砌刀QB/T2212.5-2011-150 4 技术要求 砌刀的技术要求应符合QB/T2212.1—2011的规定。 5 试验方法 砌刀的试验方法按QB/T2212.1—2011的规定。 6 检验规则 砌刀的检验规则按QB/T2212.1—2011的规定。 7 包装、标志、运输、贮存 砌刀的包装、标志、运输与贮存按QB/T2212.1—2011的规定。
