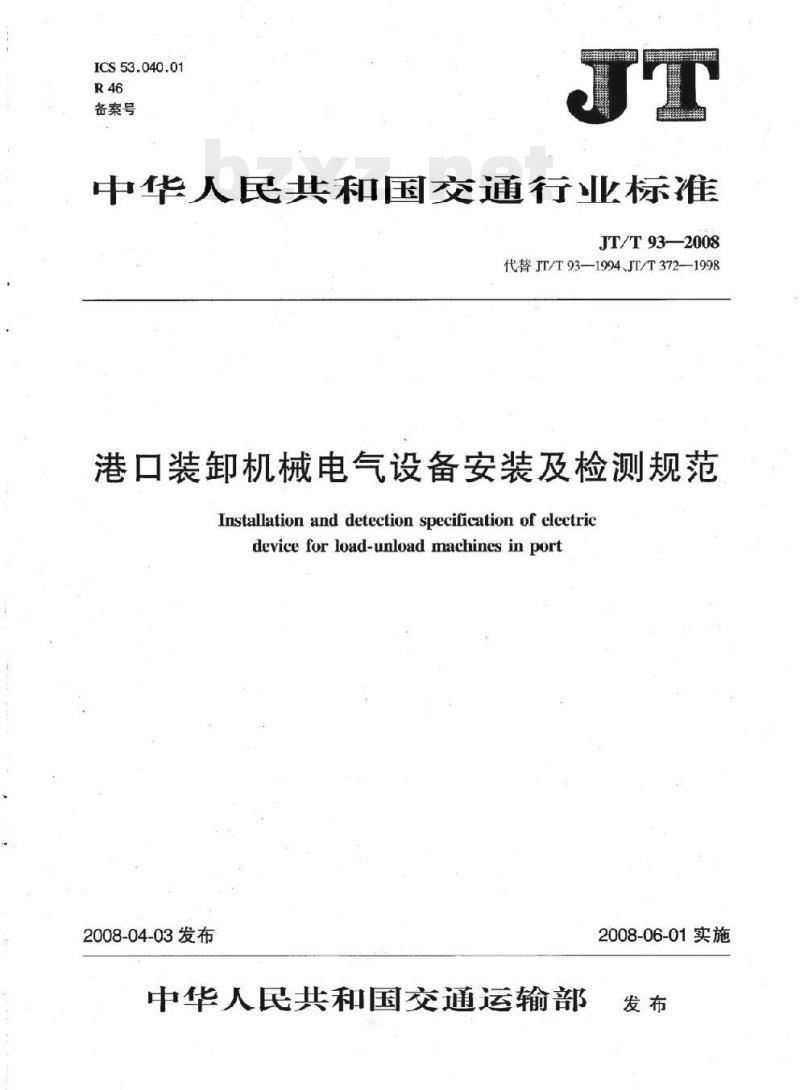

【JT交通运输标准】 港口装卸机械电气设备安装及检测规范

ICS53.040.01
备案号
中华人民共和国交通行业标准
JT/T 93—2008
代替JT/T93—1994、JT/T372--1998港口装卸机械电气设备安装及检测规范Installation and detection specification of electricdevice for load-unload machines in port2008-04-03发布
中华人民共和国交通运输部
2008-06-01实施

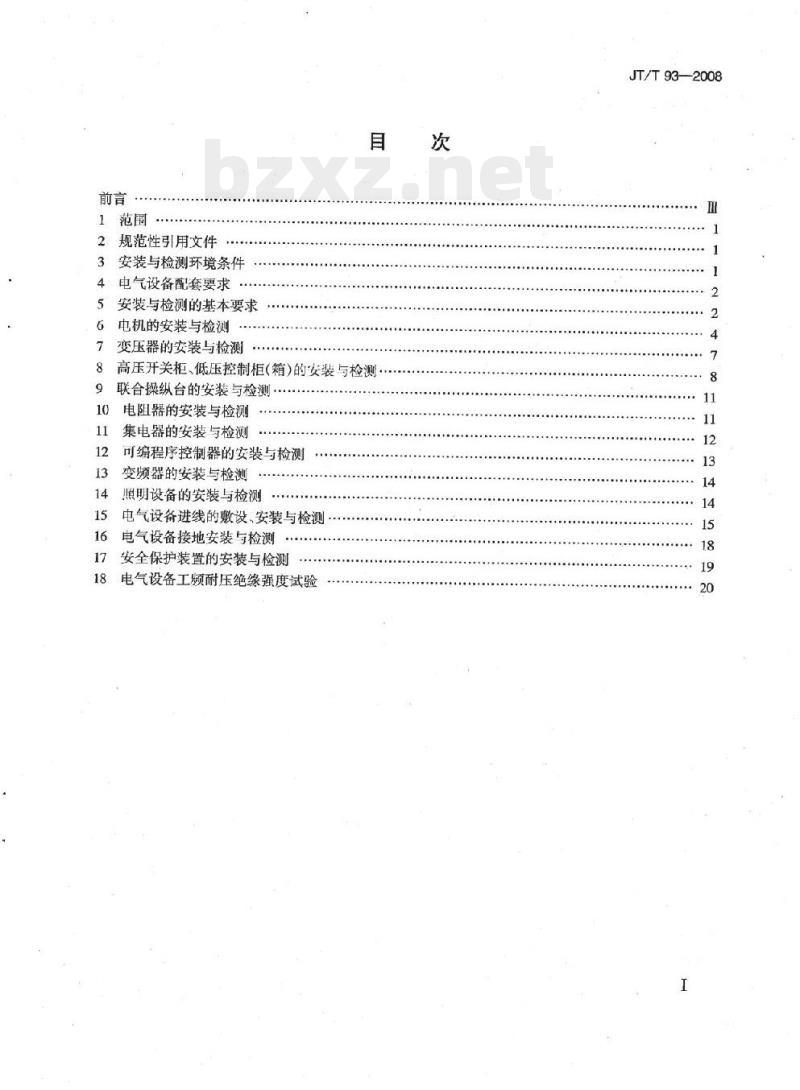

1范围
规范性引用文件
3安装与检测环境条件
4电气设备配套要求
安装与检测的基本要求
电机的安装与检测
变压器的安装与检测
高压开关柜、低压控制柜（箱）的安装与检测联合操纵台的安装与检测
电阻器的安装与检测
集电器的安装与检测
可编程序控制器的安装与检测
变频器的安装与检测
照明设备的安装与检测
电气设备进线的敷设、安装与检测电气设备接地安装与检测
安全保护装置的安装与检测
电气设备工频耐压绝缘强度试验18
JT/T93—2008
TTTKAONTKA
JT/T93—2008

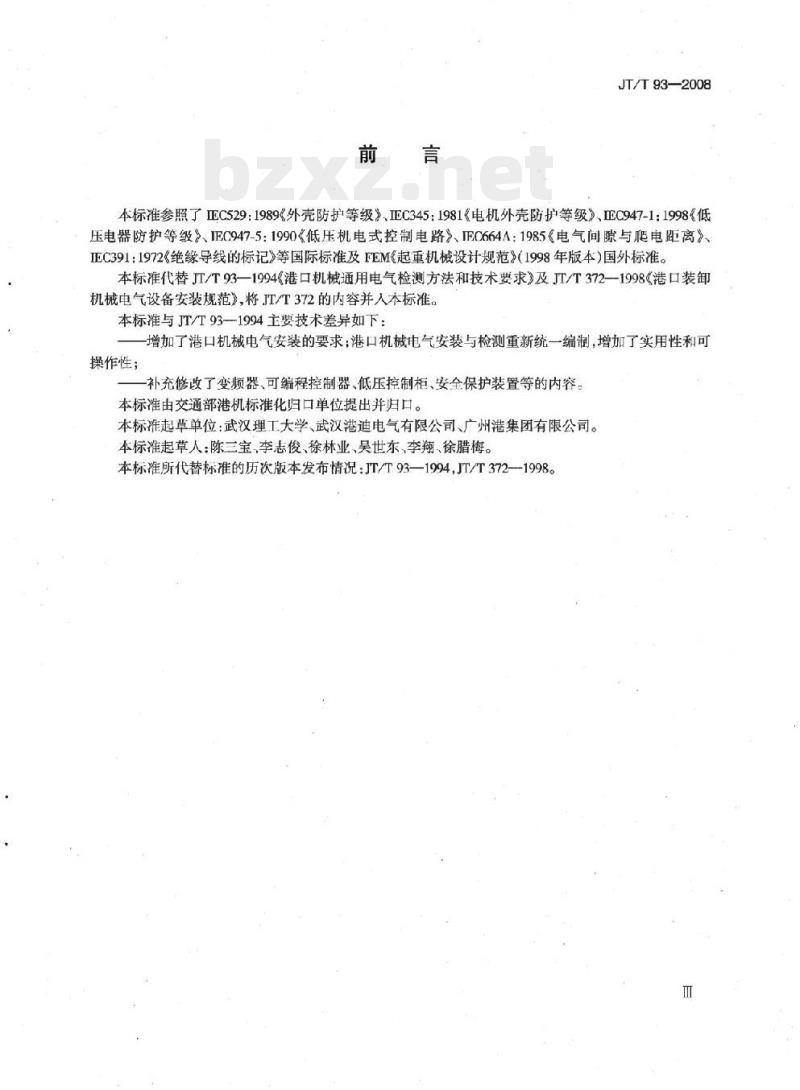

本标准参照了EC529：1989《外壳防护等级》、EC345：1981《电机外壳防护等级》、EC947-1：1998《低压电器防护等级》、IEC947-5：1990<低压机电式控制电路》、IEC664A：1985《电气间隙与爬电距离》EC391：1972《绝缘导线的标记》等国际标准及FEM《起重机械设计规范》（1998年版本）国外标准。本标准代替JT/T93—1994《港口机械通用电气检测方法和技术要求》及JT/T372—1998《港口装卸机械电气设备安装规范》，将JT/T372的内容并入本标准。本标准与JT/T93-—1994主要技术差异如下：增加了港口机械电气安装的要求：港口机械电气安装与检测重新统一编制，增加了实用性和可操作性；
补充修改了变频器、可编程控制器、低压控制柜、安全保护装置等的内容。本标准由交通部港机标准化归口单位提出并归口。本标准起草单位：武汉理工大学、武汉港迪电气有限公司、广州港集团有限公司。本标准起草人：陈三宝、李志俊、徐林业、吴世东、李翔、徐腊梅。本标准所代替标准的历次版本发布情况：JT/T93—1994，JT/T372-1998。LEKANBLKA
1范围
港口装卸机械电气设备安装及检测规范JT/T 93—2008
本标准规定了港口装卸机械电气设备的配套、安装及接地的基本要求，规定了通用电气设备的检测方法和技术要求。
本标准适用于港口装卸机械电气设备的设计、制造、安装、检测与维护，进口的港口装卸机械电气设备可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3797电气控制设备
GB/T3811起重机设计规范（CB/T3811—1983，negIS04301:1980）人一机界面标志标识的基本和安全规则指示器和操作器的编码规则（GB/T4025-GB/T4025
2003,IEC60073:1996,IDT)
旋转电机整体结构的防护等级（IP代码）分级（CB/T4942.1—2006，IEC60034GB/T 4942. 1
5:2000,IDT)
GB/T6067起重机械安全规程（GB/T6067—1985，negNFE52-122：1975）GB7947人机界面标志标识的基本和安全规则导体的颜色或数字标识（GB7947—2006，IEC60446:1999, IDT)
GB/T10233电气传动控制设备基本试验方法GB/T 11022
GBI147
GB50150
GB50168
GB50169
GB50170
GB50256
GB50257
JB/T4315
JT/T90
高压开关设备和控制设备标准的共同技术要求（GB/T11022-—-1999，eqvIEC60694：1996)
电气装置安装工程
高压电器施工及验收规范
电气装置安装工程电气设备交接试验标准电气装置安装工程
电气装置安装工程
电气装置安装工程
电气装置安装工程
电气装置安装工程
起重机电控设备
电缆线路施工及验收规范
接地装置施工及验收规范
旋转电机施工及验收规范
起重机电气装置施工及验收规范爆炸及火灾危险环境电气装置施工及验收规范港口装卸机械风载荷计算及防风安全要求JT/T557
港口装卸区域照明照度及测量方法JT/T622
港口装卸机械电气安全规程
钢质海入级与建造规范中国船级社3安装与检测环境条件
3.1安装环境条件
3.1.1海拔高度不超过1000m。
JT/T93—2008
3.1.2周围环境温度为-20~+45℃；最大相对湿度不大于95%，可有凝露。3.1.3安装部件的最高振动条件为5~13Hz时，振动加速度为10m/s。3.1.4现场的污染不得高于污染等级3的规定，污染等级如表1所示。3.2检测环境条件
3.2.1海拨高度超过1000m。
3.2.2环境温度为-5～+45℃；最大相对湿度不大于95%，可有凝露。3.2.3现场的污染不得高于污染等级3的规定。污染等级如表1所示。表1污染等级
污染等级
4电气设备配套要求
环境条件
无污染或仅有干燥的非导电污染一般情况仅有非导电性污染，偶然产生凝露时有可能造成短时的导电性污染有导电性污染，包括因凝露而使干燥的非导电性污染变为导电性污染有能特久存在的导电性污染，如导电尘埃或丽雪造成的污染按照设备明细表、施工图纸（布置图、工艺图）进行配套，所有电气设备应有制造单位的产品检验合4.1
格证，实行许可证制度的产品，应具有生产许可证。4.2核对电气设备及其保护元件的名称、型号、规格和整定值，应与配套明细表及图纸相符。4.3应保证电气设备及其保护元件完整无损，动作正确，装机前应预先进行必要的检验和整定。4.4按照配套明细表或相关图纸，配齐并安装好设备安装底座、底脚（或支架）、减振器及接地附件。5安装与检测的基本要求
5.1安装的基本要求
5.1.1安装方位与类别如下：
a)安装方位：安装面相对垂直平面的倾斜角α及安装中心线相对于铅垂线偏转角6应满足产品的技术要求，如图1所示。
图1规定安装方位的倾斜角和偏转角0b)安装类别：各种低压电器的安装类别分类如表2所示。安装时，应核查电器的实际安装位置和该电器的安装类别是否相符，低压电器安装类别见表3。2
TKANIKA
安装类别
信号水平级
负载水平级
配电及控制水平级
电源水平级
电器名称www.bzxz.net
熔断器
断路器
接触器
起动器
表2低压电器安装类别分类
安装位置
在系统线路的末端
位于类别I前面，类别Ⅲ后面
位于类别Ⅱ前面，类别IV后面
位于类别Ⅲ前面
表3电器的安装类别
隔离器、开关、隔离开关及熔断器组合开关控制电路电器和开关元件
c)安装方式：
JT/T 93—2008
主要电器
多为特殊设备的部件，如低压电了逻辑系统、小功率信号电路等
控制电动机的电器、电磁阀、耗能电器及通过变压器供电的主令电器和控制电路的电器等
安装在配电箱中与配电干线直接相连的电器等
电源进线处的电器
安装类别
1)采用螺栓紧固方式安装的电器，在安装时应配以专用或通用开孔安装板（或安装支架），应按要求进行板前或板后固定；
2)采用插接方式安装的电器分底座和功能单元两大部分，底座一股采用螺栓紧固；3)采用安装轨安装的电器用标准化安装轨作安装辅件，根据电器元件的需要，可选择顶帽型，C型和 G型安装轨。
5.1.2装卸机械低压电气设备的安装应符合GB/T3797、CB/T3811、GB/T6067、GB50150.GB50168CB50169、GB50170、CB.50256、GB50257相关条款的要求，并应满足设计要求。高压开关设备的安装应符合GB/T11022、GBJ147相关条款要求，并应满足产品的使用要求。5.1.3安装位置的合理选择：
a)电气设备的安装应考虑安全及便于使用、维修，安装场合应有足够的照度，且通风良好：b)电气设备应安装在无油、水、汽等管路的接头及阀门之类有喷溅危害的场合，如不能避免时则应有可靠的防护措施：
c)电气设备的安装不应贴近各种油箱、油柜，如必须安装时，则电气设备与此类箱、柜表面之间至少有50mm的间距，但工作时能产生高温的设备（如电阻器等）应禁止安装。5.1.4安装中的保护要求：
a)安装在有油、水侵蚀或易受机械损伤场所的电气设备，其防护型式应与安装场所相适应，否则应加装必要的防护装置；
b)开启式电气设备安装在电气室或操作室（司机室）内，其带电裸露部分应采用防护措施：c)露天安装的电气设备应配有护罩；d)安装场所如有剧烈振动，足以影响设备可靠工作时，设备应采用减振措施或选用防振型产品；3
JT/T93—2008
e)安装在有爆炸和火灾危险环境中的电气设备应选用防爆型产品，并采取有效保护措施。5.1.5安装中的抗干扰要求：
a)易受十扰的电子设备和元器件及其布线在选择安装位置时，应尽量远离干扰源。b)消除静电耦合干扰宜采用静电屏蔽。c)消除电磁耦合干扰宜采用隔离及合理布线。d)消除导电感应干扰宜采用单独电源向电子元件板供电。如系统采用浮空单点接地方式，接地点引出均在输出级，以减少对弱电平输人级的干扰。e)消除电磁辐射干扰宜采用滤波及屏蔽方式。5.1.6电气设备安装的一般要求：a）电气设备的安装应具可拆卸的，其紧固及连接应牢固，并应有防止受振动而松脱的装置，紧固件、连接件应采用镀锌件；
b)电气设备的安装应不影响设备原有的防护及工作特性，也不应使设备外体受力而变形：c)电气设备中连接导线的颜色应符合CB7947的有关规定；d)电气设备中的指示灯和按钮的颜色应符合GB/T4025的有关规定；e)电气设备中的连接导线的端头应设有清晰而耐久的永久性标记，该标记应与设备接线图及原理图标记相符
5.1.7电气设备金属构件要求：
a)金属构件装配应合理，焊接部位应平整、牢固；b)金属构件整体尺寸及强度应满足安装要求；c)金属构件的防护层应完整、无损伤。5.2检测仪器仪表的基本要求
5.2.1仪器、仪表精度应不低于0.5级（兆欧表、功率因数表及直流电桥应不低于1.0级）。5.2.2仪器、仪表的选用应使所测量值在30%~95%仪器、仪表量程范周内。5.2.3仪器、仪表应有计量管理机构鉴定的证书，且在有效使用期内。6电机的安装与检测
6.1电机的安装要求
6.1.1电机的安装应满足GB50170、GB50256的要求，电机安装前应检查下列各项：a)电机无损伤，零部件齐全：
b)电机转子转动灵活无卡阻；
c)电机润滑油脂无变色、变质及硬化现象；d)电动机、发电机电刷及其附属装置安装牢固；e）电机引线的接线端子应采用焊接或专用工具压接，应保证可靠接触，接线端子的端面应平整、清洁、无油污，其表面镀层不宜锉磨，引线编号齐全；f)电机有固定接线板，接线牢固；g)电机的绝缘电阻值应满足JT/T622相关要求。6.1.2电机机组应有共同底座。
6.1.3电机安装部位应留有足够空间，以便拆装、检查及维修。6.1.4电机的联轴器、皮带和链轮传动部分应有可拆的护罩，以防外界偶然触及传动部分。6.1.5电机按设计图要求安装，应用地脚螺栓牢固固定。6.1.6电机引线长度应有一定余量，按接线图编号正确连接，无接线端子的电机附件应加装过渡按线盒。
电机安装完毕，应进行试运行，检查下列各项：TT-KAONFKAea
a)电机旋转方向应符合机械工况的要求：b)电机运行平稳，无异常杂声；c)电机换向器、滑环及电刷工作正常；d)发电机电压变化率符合产品要求；e)电机的启动电流、空载电流及额定电流均应符合产品使用技术条件的要求；f)电机稳定温升符合电机绝缘等级要求，不应有过热现象。6.2电机的检测方法与技术要求
6.2.1交流异步电动机
6.2.1.1绕组对机壳及绕组间绝缘电阻的测量如下：a)在电动机冷态常温下测量；
b)测量用兆欧表电压等级按表4选用；表4电动机额定电压与兆欧表电压等级电动机额定电压（v)
500以下
500~3000以下
3000~10000
兆欧表电压等级（V)
c)测量每组绕组对机壳的绝缘电阻时，用兆欧表“L”端接绕组，“E\端接机壳：JT/T93—2008
d)测量绝缘电阻时，兆欧表应放于水平位置，以接近兆欧表的规定速度均匀转动兆欧表手柄，待指针稳定后读取兆欧表的示值；
e)绝缘电阻值应不低于下述规定。电机容量等于或小于100kW者不低于1.0MQ电机容量大于100kW者不低于下式计算值：3xU
R=1000+P
电机绝缘电阻，M2;
式中：R——
-电机额定功率，kW；
U电机额定电压，V。
6.2.1.2绕组冷态直流电阻的测量：a)功率在300kw及以上的电机应测量其绕组的直流电阻；b)测量应采用双臂电桥或毫欧表：(1)
c)电阻值应采用3次测量的算术平均值，三相绕组之间直流电阻的偏差不应超过三相平均值的2%。
6.2.1.3空载功率的测量：
a)装卸机械不带负载(可带吊钩、空索具等)；b)电源电压与额定电压偏差不超过±10%，电源频率与额定频率偏差不超过±2%，三相电源电压不平衡度不超过±2%；
c)测量应采用低功率因数瓦特表：d)装卸机械各机构分别以额定速度正反向全程运转3次（或3个周期），以3次的算术平均值作为最终测定值。
6.2.1.4额定负载功率的测量：
a)装卸机械带额定负载：
b)其他测量条件同6.2.1.3.b)、6.2.1.3.c)、6.2.1.3.d)规定。5
JT/T93—2008
6.2.2交流同步发电机
6.2.2.1绝缘电阻的测量方法参照6.2.1.1规定。6.2.2.2电压变化率测量
a)交流同步发电机应采用自励恒压式，并在发电机控制屏上设有小范围的手动电压调整器，调整范围为±10%：
b)交流同步发电机连同调整装置在考虑原动机调整特性的情况下，当发电机在零至满载间任一负载下，其功率因数保持额定值，此时测量发电机的电压稳态变化率应在额定电压的±2.5%以内：c)在发电机空载，转速为额定值，电压接近额定值的状态下，突加和突卸60%额定电流及功率因数不超过0.4（滞后）的对称负载时，测量其瞬态电压降应不大于额定值的15%，瞬态电压上升值应不超过额定值的20%，同时测量其恢复到稳定值的时问应不大于0.5s，而电压恢复到最后稳定值的偏差应在3%以内。
6.2.2.3温升测量：
a)发电机在额定电压、额定电流、额定功率因数、额定转速下运行；b)功率在100kW及以下者连续运行2h，功率大于100kW者连续运行4h；c)用电阻法测量温升；
d)用精度不低于1.0级的直流电桥分别测量绕组的冷态电阻，并在温升试验结束后停车5min内测量绕组的热态电阻；
e)温升计算公式：
式中：At-
温升，℃；
R=R(235 + ti)+ ti- to
温升试验结束时测得的直流电阻，α；一温升试验开始时测得的直流电阻，2；Ri
11-—温升试验开始时测得的绕组温度，℃；tp
一温升试验结束时冷却介质温度，℃。6.2.3直流电动机
6.2.3.1绝缘电阻的测量方法参照6.2.1.1规定。6.2.3.2空载功率的测量：
a)装卸机械不带负载(可带吊钩、空索具等)；(2)
b)电枢输人额定电压、磁场输人额定电流；c）装卸机械各机构分别以额定速度正反向全程运转3次（或3个周期），取输入电压、电流3次算术平均值，作为计算输入功率的最终测量值；d)功率计算公式：
式中：P—-功率，kW;
-电流算术平均值，A；
U—电压算术平均值，V。
6.2.3.3额定负载功率的测量：
&)装卸机械带额定负载；
b)其他测量条件同6.2.3.2b)规定；c)测量方法同6.2.3.2c)规定；
d)功率计算公式同公式(3）。
P = 1. U/1000
