【JT交通运输标准】 VHF应急无线电示位标

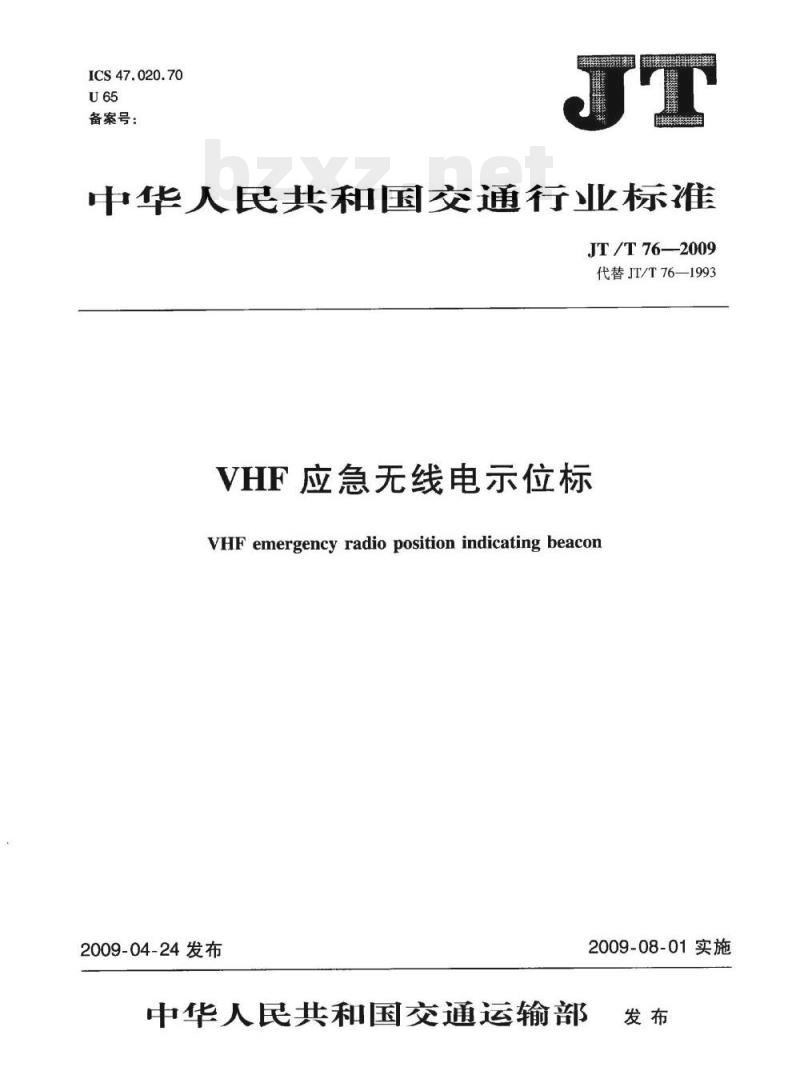

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T76—2009
代替JT/T76—1993
VHF应急无线电示位标
VHF emergency radio position indicating beacon2009-04-24发布
2009-08-01实施
中华人民共和国交通运输部
规范性引用文件
术语和定义
技术性能要求
试验方法
检验规则
标志和储存
TYKAoNIKAca
JT/T76—2009

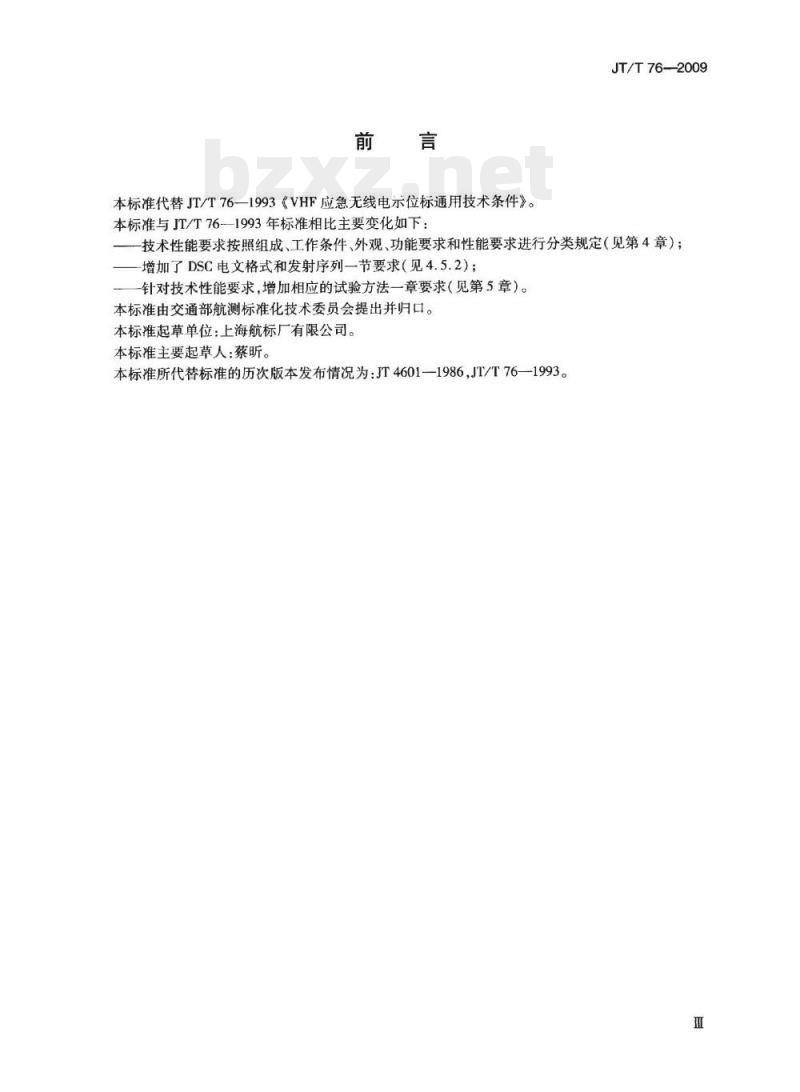

本标准代替JT/T76—1993《VHF应急无线电示位标通用技术条件》。本标准与JT/T76--1993年标准相比主要变化如下：JT/T76—2009
技术性能要求按照组成、工作条件、外观、功能要求和性能要求进行分类规定（见第4章）；-增加了DSC电文格式和发射序列一节要求（见4.5.2）；针对技术性能要求，增加相应的试验方法一章要求（见第5章）。本标准由交通部航测标准化技术委员会提出并归口。本标准起草单位：上海航标厂有限公司。本标准主要起草人：蔡昕。
本标准所代替标准的历次版本发布情况为：JT4601-1986,JT/T76—1993。I

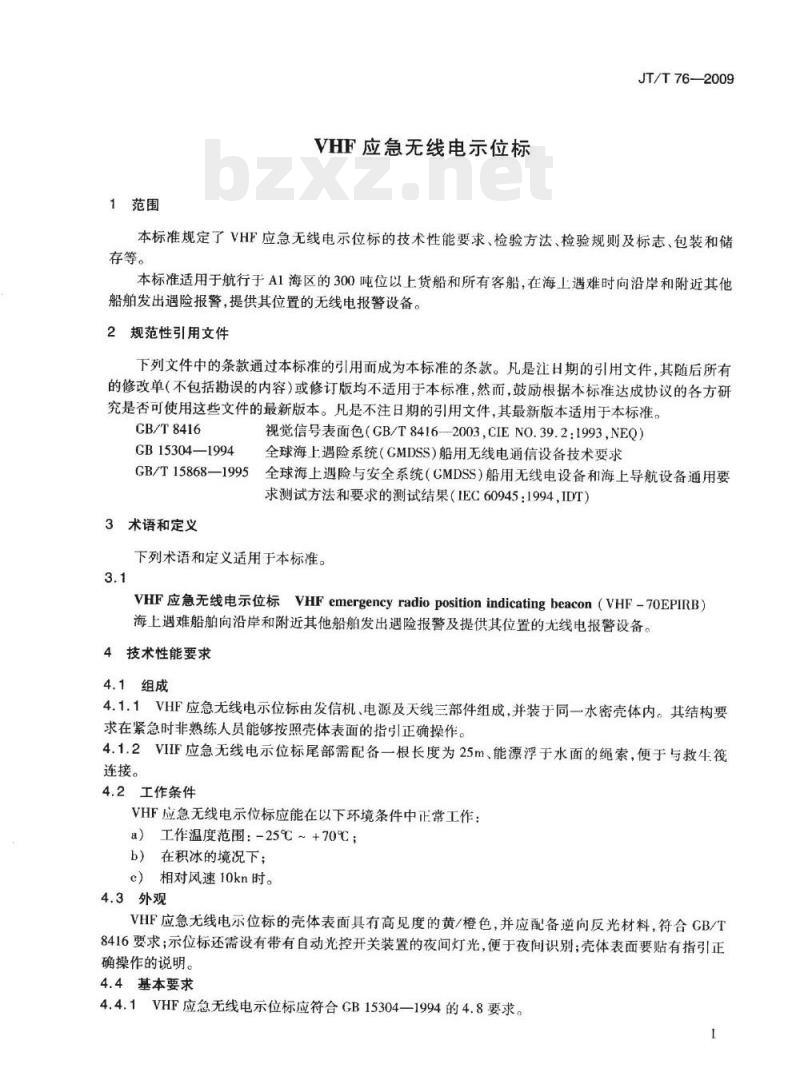

1范围
VHF应急无线电示位标
JT/T76—2009
本标准规定了VHF应急无线电示位标的技术性能要求、检验方法、检验规则及标志、包装和储存等。
本标准适用于航行于A1海区的300吨位以上货船和所有客船，在海上遇难时向沿岸和附近其他船舶发出遇险报警，提供其位置的无线电报警设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CB/T8416
视觉信号表面色（GB/T8416—2003，CIENO.39.2：1993，NEQ）全球海上遇险系统（GMDSS）船用无线电通信设备技术要求GB15304-—1994
GB/T15868—1995全球海上遇险与安全系统（GMDSS）船用无线电设备和海上导航设备通用要求测试方法和要求的测试结果（IEC60945：1994，IDT）3术语和定义
下列术语和定义适用于本标准。3.1
VHF应急无线电示位标VHFemergencyradiopositionindicatingbeacon（VHF-7OEPIRB）海上遇难船舶向沿岸和附近其他船舶发出遇险报警及提供其位置的无线电报警设备。4技术性能要求
4.1组成
4.1.1VHF应急无线电示位标由发信机、电源及天线三部件组成，并装于同一水密壳体内。其结构要求在紧急时非熟练人员能够按照壳体表面的指引正确操作。4.1.2VIIF应急无线电示位标尾部需配备一根长度为25m、能漂浮于水面的绳索，便于与救牛筱连接。
4.2工作条件
VHF应急无线电示位标应能在以下环境条件中正常工作：a）工作温度范围：-25℃~+70℃；b）在积冰的境况下；
e）相对风速10kn时。
4.3外观
VHF应急无线电示位标的壳体表面具有高见度的黄/橙色，并应配备逆向反光材料，符合GB/T8416要求；示位标还需设有带有自动光控开关装置的夜间灯光，便于夜间识别；壳体表面要贴有指引正确操作的说明。
4.4基本要求
4.4.1VHF应急无线电示位标应符合GB15304—1994的4.8要求。1
YKAoNKAca
JT/T76—2009

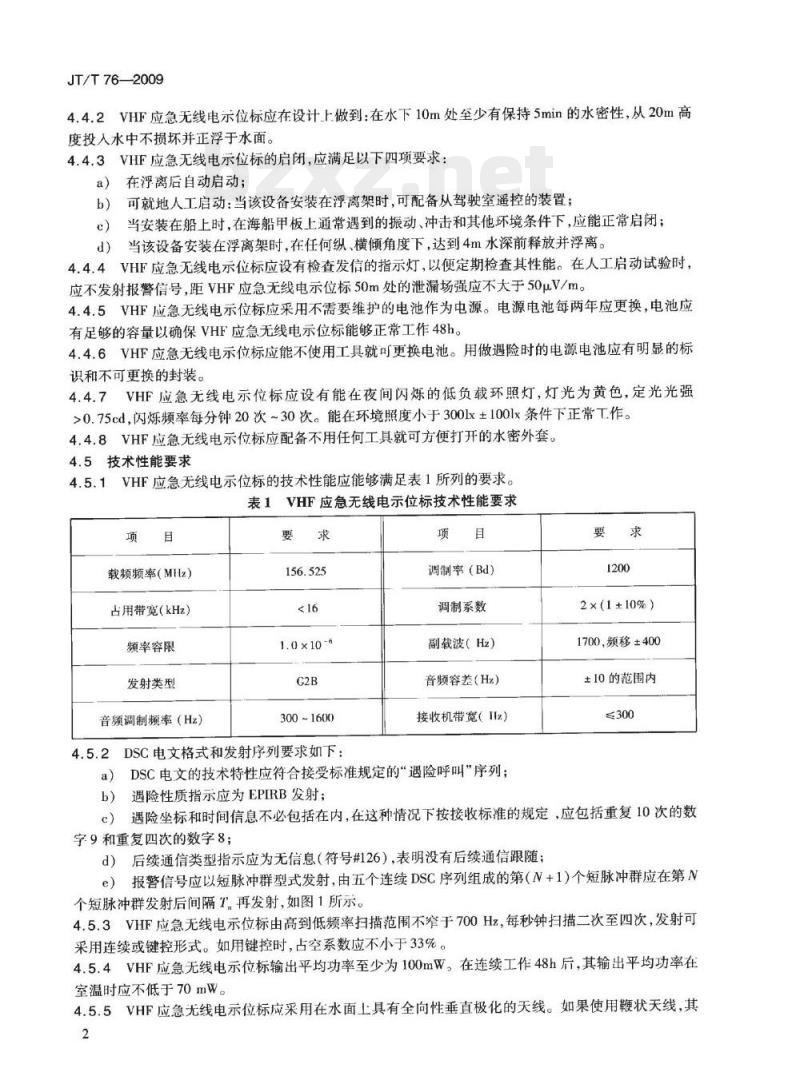

4.4.2VHF应急无线电示位标应在设计.上做到：在水下10m处至少有保持5min的水密性，从20m高度投人水中不损坏并正浮于水面。4.4.3VHF应急无线电示位标的启闭，应满足以下四项要求：a）在浮离后自动启动；
可就地人工启动：当该设备安装在浮离架时，可配备从驾驶室遥控的装置；b)
当安装在船上时，在海船甲板上通常遇到的振动、冲击和其他坏境条件下，应能正常启闭；当该设备安装在浮离架时，在任何纵、横倾角度下，达到4m水深前释放并浮离。d)
4.4.4VHF应急无线电示位标应设有检查发信的指示灯，以便定期检查其性能。在人工启动试验时，应不发射报警信号，距VHF应急无线电示位标50m处的泄漏场强应不大于50μV/m。4.4.5VHF应急无线电示位标应采用不需要维护的电池作为电源。电源电池每两年应更换，电池应有足够的容量以确保VHF应急无线电示位标能够正常工作48h。4.4.6VHF应急无线电示位标应能不使用工具就可更换电池。用做遇险时的电源电池应有明显的标识和不可更换的封装。
VHF应急无线电示位标应设有能在夜间闪烁的低负载环照灯，灯光为黄色，定光光强4.4.7
>0.75cd，闪烁频率每分钟20次~30次。能在环境照度小于3001x±100lx条件下正常工作。4.4.8VHF应急无线电示位标应配备不用任何工具就可方便打开的水密外套。4.5技术性能要求
VHF应急无线电示位标的技术性能应能够满足表1所列的要求。4.5.1
表1VHF应急无线电示位标技术性能要求项
载频频率（MHz）
占用带宽（kHz）
频率容限
发射类型
音频调制频率（Hz）
1.0×10-6
300~1600
4.5.2DSC电文格式和发射序列要求如下：项
调制率（Bd）
调制系数
副载波（Hz）
音频容差(Hz)
接收机带宽（IIz）
DSC电文的技术特性应符合接受标准规定的“遇险呼叫”序列；a
2×（1±10%）
1700，频移±400此内容来自标准下载网
±10的范围内
遇险性质指示应为EPIRB发射
c）遇险坐标和时间信息不必包括在内，在这种情况下按接收标准的规定，应包括重复10次的数字9和重复四次的数字8；
d）后续通信类型指示应为无信息（符号#126），表明没有后续通信跟随；e）报警信号应以短脉冲群型式发射，由五个连续DSC序列组成的第（N+1)个短脉冲群应在第N个短脉冲群发射后间隔T，再发射，如图1所示。4.5.3VHF应急无线电示位标由高到低频率扫描范用不窄于700Hz，每秒钟扫描二次至四次，发射可采用连续或键控形式。如用键控时，占空系数应不小于33%。4.5.4VHF应急无线电示位标输出平均功率至少为100mW。在连续工作48h后，其输出平均功率在室温时应不低于70mW。
4.5.5VHF应急无线电示位标应采用在水面上具有全向性垂直极化的天线。如果使用鞭状天线，其2
电长度应为1/4~5/8波长。
4.5.6VHF应急无线电示位标发信机工作时，天线短路或开路10min不应损坏。第N组
五个连续脉冲序列
5试验方法
5.1试验环境
T,=(240+10N)s± 5%
N1, 2, 3, .
图1短脉冲群形式
第N+1组
五个连续脉冲序列
VHF应急无线电示位标的产品性能测试应在正常大气条件下进行，即：温度15℃~35℃；
相对湿度45%~75%；
气压86kPa~106kPa。
5.2环境适应性和电磁兼容试验
JT/T76—2009
按照GB/T15868—1995的4.4要求，对VHF应急无线电示位标产品做干热、湿热、低温、热冲击、跌落、振动、浸水、霉菌和腐蚀试验。按照GB/T15868—1995中4.5的要求，对VHF应急无线电示位标产品做传导干扰、辐射干扰、电磁环境的敏感度、声响噪声、罗经安全距离和安全辐射试验。VHF应急无线电示位标应完好，且通电后能正常T作。5.3频率范围
用波长计和示波器测出VHF应急无线电示位标的扫描频率，其结果应符合4.5.1和4.5.2的规定。
5.4发射功率
用功率计测出VHF应急无线电示位标输出的功率，其结果应符合4.5.3的规定。5.5启动测试
人工启动测出VHF应急无线电示位标工作性能及场强泄漏，其结果应符合4.4.4的规定；测试天线短路或开路状态的发信机工作状态，其结果应符合4.5.5的规定。遮挡住光控窗孔，环照灯能启动，符合4.4.7的规定。
5.6实测试验
将VHF应急无线电示位标产品运到水边，检查水密外套开启状况应符合4.4.8规定；水密性要求应符合4.4.2的规定；从20m高处投人水中要保持正浮状态应符合4.4.2的规定；收回产品打开电池筒应符合4.4.5和4.1.2规定。
6检验规则
VHF应急无线电示位标产品的检验分为出厂检验和型式检验一种。6.1出厂检验
6.1.1VHF应急无线电示位标的出厂检验由制造厂的质量检验部门进行。产品出厂时，应附产品质量合格证书。
6.1.2每只VHF应急无线电示位标均应进行出厂检验，所交验的产品应按照产品技术文件规定调试完好，并附有相应的调试检测纪录。6.1.3每只VHF应急尤线电示位标的检验项目见表23
YKAONKAca
JT/T76—2009
项目名称
发射功率
题率范围
实测试验
外观标志
电池标识
发信机启动
环照灯启动
6.2型式检验
表2VHF应急无线电示位标检验项目技术要求
4.5.1和4.5.2
产品在下列任何一种情况下，应按第5章项目进行型式检验：a)
新产品或老产品转厂生产的试验定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，应周期性进行一次检验；产品长期停产后，恢复生产时；d）
出厂检验结果与上次型式检验有较大差异时；e)
管理部门或顾客提出型式检验的要求时。试验方法
型式检验的产品应从工厂检验合格品种中任意抽取，各项目应在同一台产品上进行，必须符合6.2.2
第4章的规定；试验过程中如某个项目不合格，应分析原因，采取措施进行改进，消除缺陷后再进行复验。但采取的措施影响了其他项目指标时，则受影响的试验项目也应该同时进行复验。7
标志和储存
7.1标志
每只VHF应急无线电示位标应配有柔软的水密外套，外套内放有产品合格证和使用说明书，外套表面应注明产品的型号名称和制造厂商的名称。每只VHF应急无线电示位标应有产品标牌，注明该产品名称、型号、编号、出厂日期及制造厂商，外壳还需有使用示意和定期检验标识。7.2储存
VHF应急无线电示位标储存环境：温度-30℃~+75℃；相对湿度小于95%；周围无酸性、碱性或其他腐蚀性气体。
(100011
中华人民共和国
交通行业标准
VHF应急无线电示位标
JT/T76—2009
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
版权专有不得翻印
开本：880×1230
1/16印张：0.5
字数：8千
2009年6月第1版
2009年6月第1次印刷
印数：001~500册
统—书号：15114·1343
TirKAoNrkAca
