【JT交通运输标准】 钢筋混凝土盖板涵

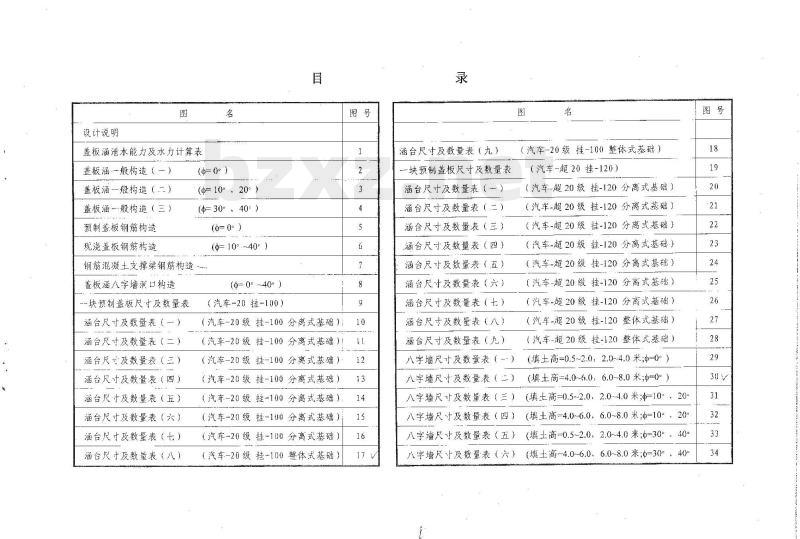

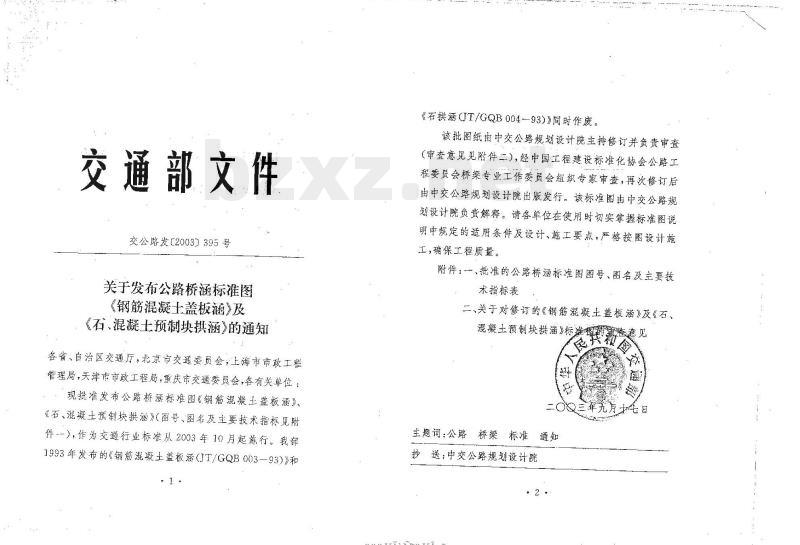

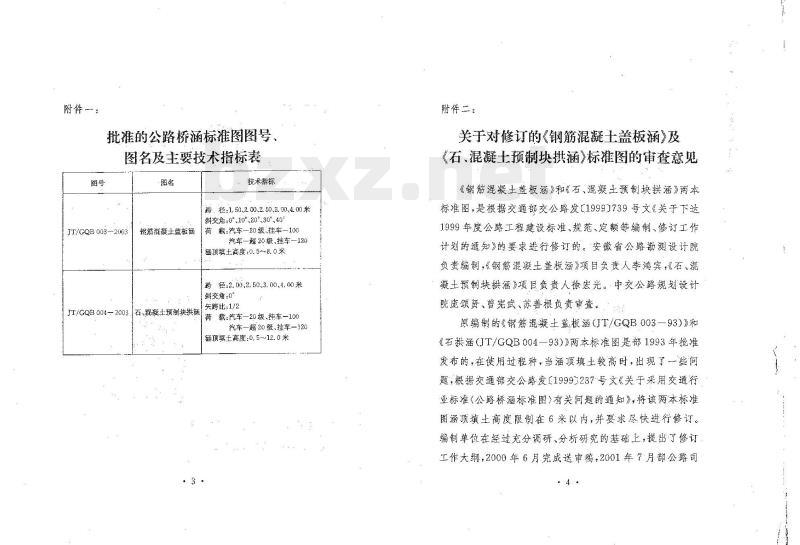

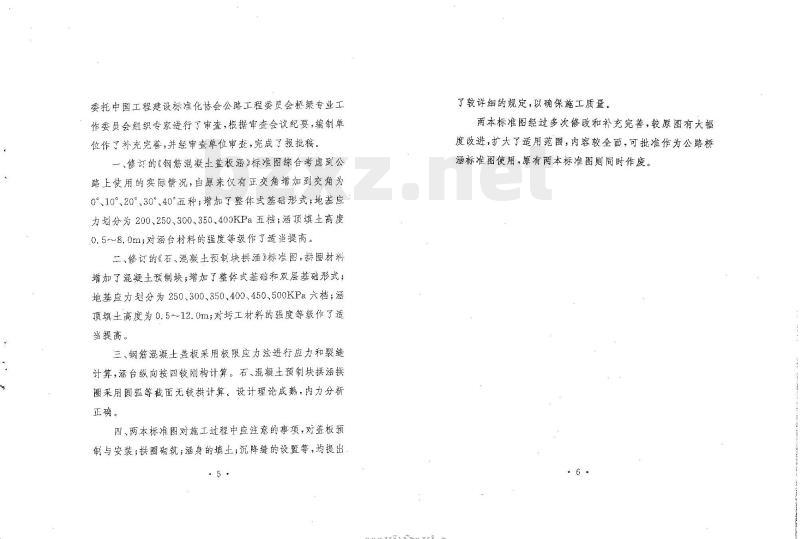

中华人民共和国交通行业标准：公路桥涵标准图 【标准基本信息】 标准编号：JT/GQB003-2003 《钢筋混凝土盖板涵》 标准编号：JT/GQB004-2003 《石、混凝土预制块拱涵》 发布单位：交通部 修订单位：中交公路规划设计院 【发布通知】 交通部文件交公路发【2003】7395号：关于发布公路桥涵标准图《钢筋混凝土盖板涵》及《石、混凝土预制块拱涵》的通知。各省、自治区交通厅，北京市交通委员会、上海市市政工程管理局、天津市市政工程局、重庆市交通委员会，各有关单位：现批准发布公路桥涵标准图《钢筋混凝土盖板涵》《石、混凝土预制块拱涵》（图号、图名及主要技术指标见附件），作为交通行业标准从2003年10月起施行。原1993年发布的《钢筋混凝土盖板涵》（JT/GQB003-93）和《石拱涵》（JT/GQB004-93）同时作废。 【附件一：批准的公路桥涵标准图图号、图名及主要技术指标表】 1. JT/GQB003-2003 钢筋混凝土盖板涵 - 跨径：1.50、2.00、2.50、3.00、4.00 米 - 斜交角：0°、10°、20°、30°、40° - 荷载：汽车-20级/挂车-100；汽车-超20级/挂车-120 - 涵顶填土高度：0.5~8.0 米 2. JT/GQB004-2003 石、混凝土预制块拱涵 - 跨径：2.00、2.50、3.00、4.00 米 - 斜交角：0°、10°、20°、30°、40° - 荷载：汽车-20级/挂车-100；汽车-超20级/挂车-120 - 涵顶填土高度：0.5~12.0 米 【附件二：关于对修订的标准图审查意见】 本次修订是根据交通部关于编制、修订公路工程建设标准的工作计划进行的。安徽省公路勘测设计院负责编制，《钢筋混凝土盖板涵》项目负责人李鸿宾，《石、混凝土预制块拱涵》项目负责人徐宏光。中交公路规划设计院庞颂贤、曾宪武、苏善根负责审查。 修订要点如下： 一、《钢筋混凝土盖板涵》标准图：增加了斜交角范围（0°至40°）及整体式基础形式；地基应力划分为200、250、300、350、400KPa五档；涵顶填土高度为0.5-8.0m；提高了涵台材料的强度等级。 二、《石、混凝土预制块拱涵》标准图：增加了混凝土预制块、整体式基础及双层基础形式；地基应力划分为250至500KPa六档；涵顶填土高度为0.5-12.0m；提高了材料强度等级。 三、设计理论：盖板采用极限应力法进行应力和裂缝计算，涵台按四铰刚构计算；拱圈采用圆弧等截面无铰拱计算。 【图纸目录】 - 盖板涵系列：泄水能力及水力计算表、一般构造（一至三）、预制盖板钢筋构造、现浇盖板钢筋构造、钢筋混凝土支撑梁钢筋构造、八字墙洞口构造、各类规格的预制盖板尺寸及数量表、涵台尺寸及数量表（含分离式/整体式基础、八字墙尺寸表）。 【设计参考标准】 - 《公路工程技术标准》 - 《公路桥涵设计通用规范》JTJG 2-89 - 《公路砖石及混凝土桥涵设计规范》JTJ 022-85 - 《公路钢筋混凝土梁及预应力混凝土桥涵设计规范》JTJ 023-85 - 《公路桥涵地基与基础设计规范》JTJ 024-85 - 《公路桥涵施工技术规范》JTJ 041-2006 【主要技术参数与材料规格参考】 - 荷载等级：汽车-20级、汽车-超20级、挂车-100、挂车-120 - 材料规格： - 板：30号料 - 涵台（分离式）：7.5号 - 涵台（整体式）：5.0号 - 涵合基础：0号 - 八字墙身：5.0号/7.5号 - 支撑梁：30号 - 衬脚/护坡：30号块石/片石/塑料
