【JT交通运输标准】 坡石拱桥编号

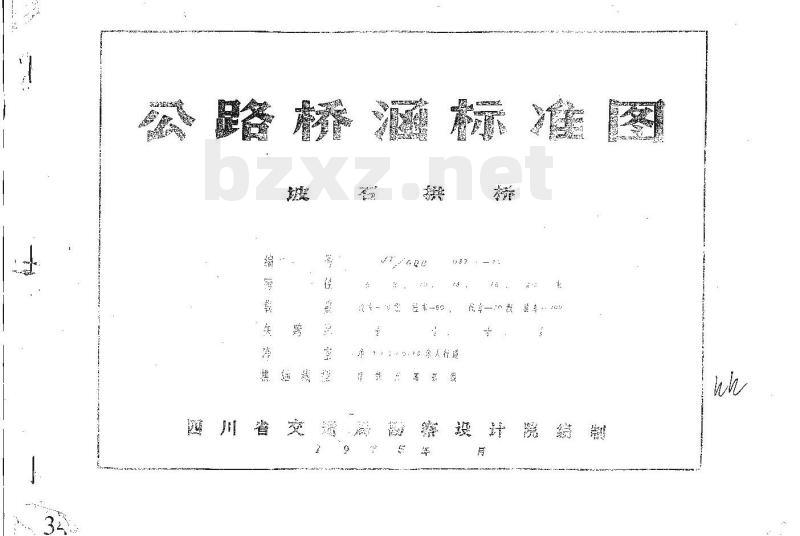

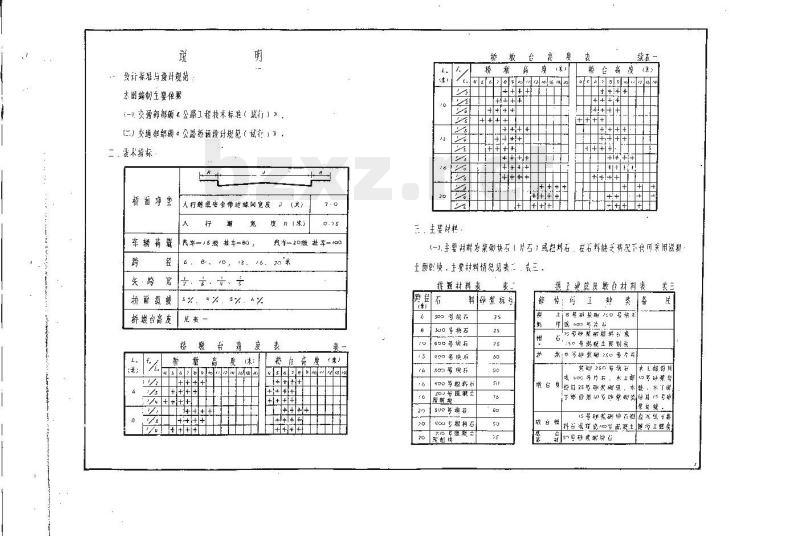

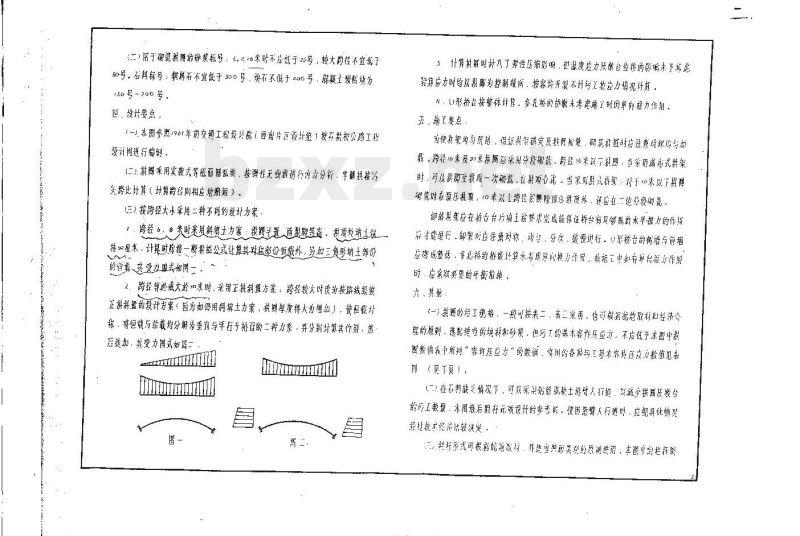

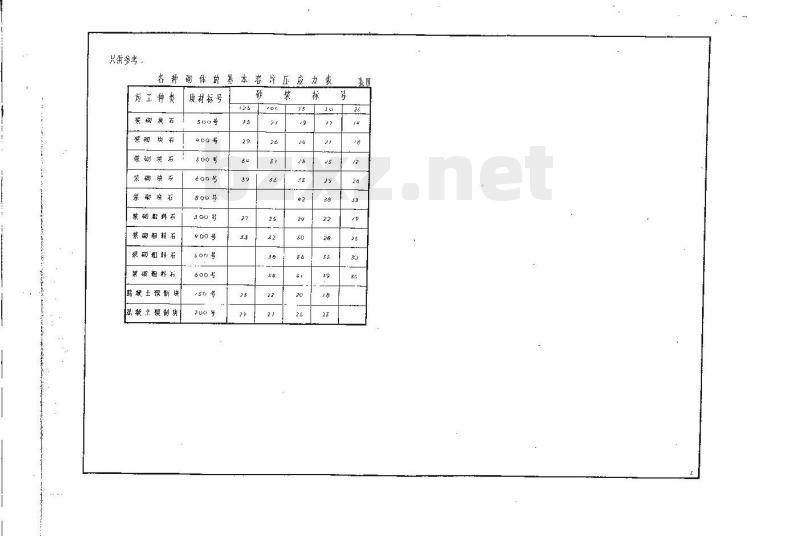

公路桥标准图 编制：四川省交通建设设计院 一、设计依据 本图编制主要依据： （一）交通部《公路工程技术标准（试行）》 （二）交通部《公路桥梁设计规范（试行）》 二、设计要求 内容涉及桥面净空、车辆载重、跨径、桥台高度、人行道宽度等相关指标。 三、主要材料 （一）主要材料：块石（片石）或粗砾石。在石料缺乏的情况下，也可采用凝结上预块。 （二）砂浆标号：主要使用325号、425号砂浆。 （三）石料要求：块石标号不宜低于3号，预割块应为150号-200号。 四、设计要点 （一）拱图采用弹性分析法进行内力分析。 （二）跨径方案：跨径大于等于20米时，采用正拱方案；跨径较大时，可按路线走向采用斜置设计方案。 （三）计算因素：计算需考虑弹性压缩影响、温度应力及支座位移的影响。计算应以控制构件的应力为准，按容许开裂、不计拉力的原则进行。 五、施工要点 （一）加载要求：施工应注意对称加载，以确保支架稳定。 （二）分段施工：跨径在16米至20米之间时应采用分段施工；跨径大于20米时应采取分段措施。 （三）卸架要求：卸架时必须保持对称，分次进行。 （四）填土要求：应在桥台后填土工程完成后，确保桥台具备足够的抗水平推力后方可进行卸架。 六、其他 （一）材料选用应遵循就地取材、经济合理的原则，强度不应低于本图规定的数值。 （二）在石料缺乏的情况下，可采用弱能支撑土基人行道。 七、技术参数 （一）址基土基基本容许承载力：2.5, 3.0, 3.5, 4.0
