【JT交通运输标准】 客车电动换气扇

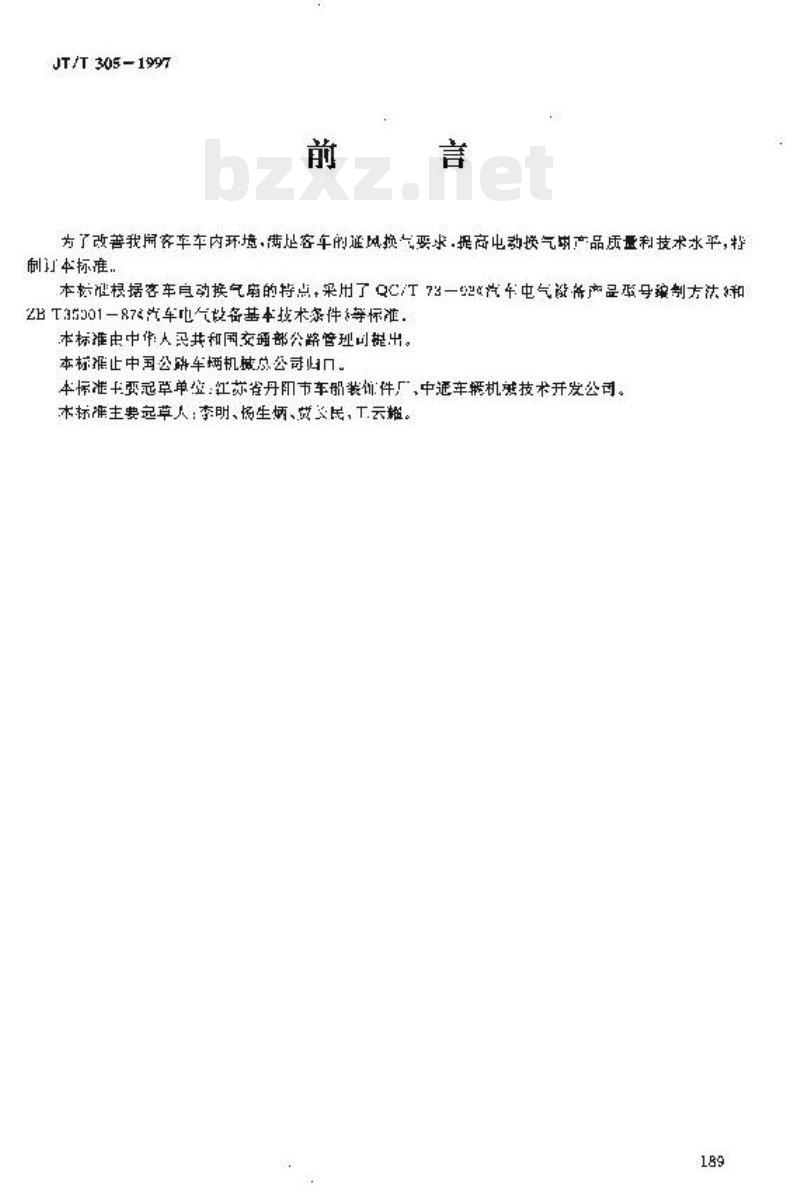

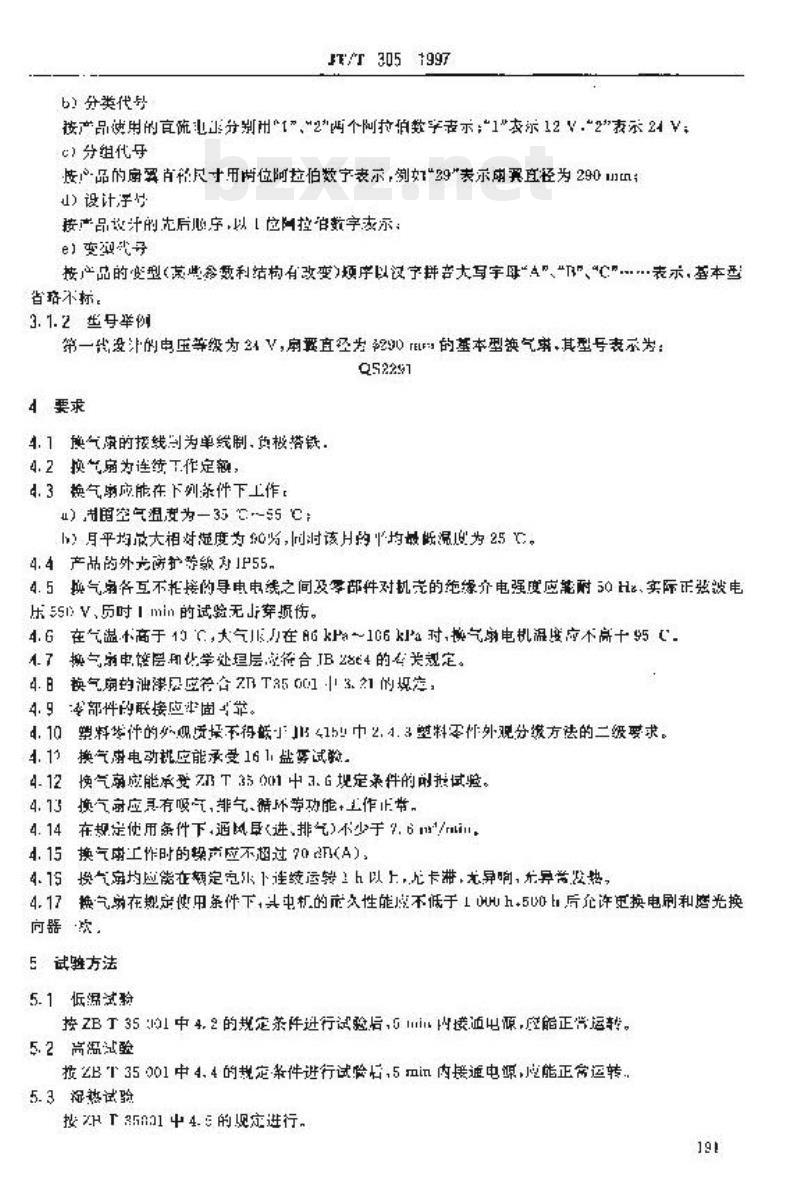

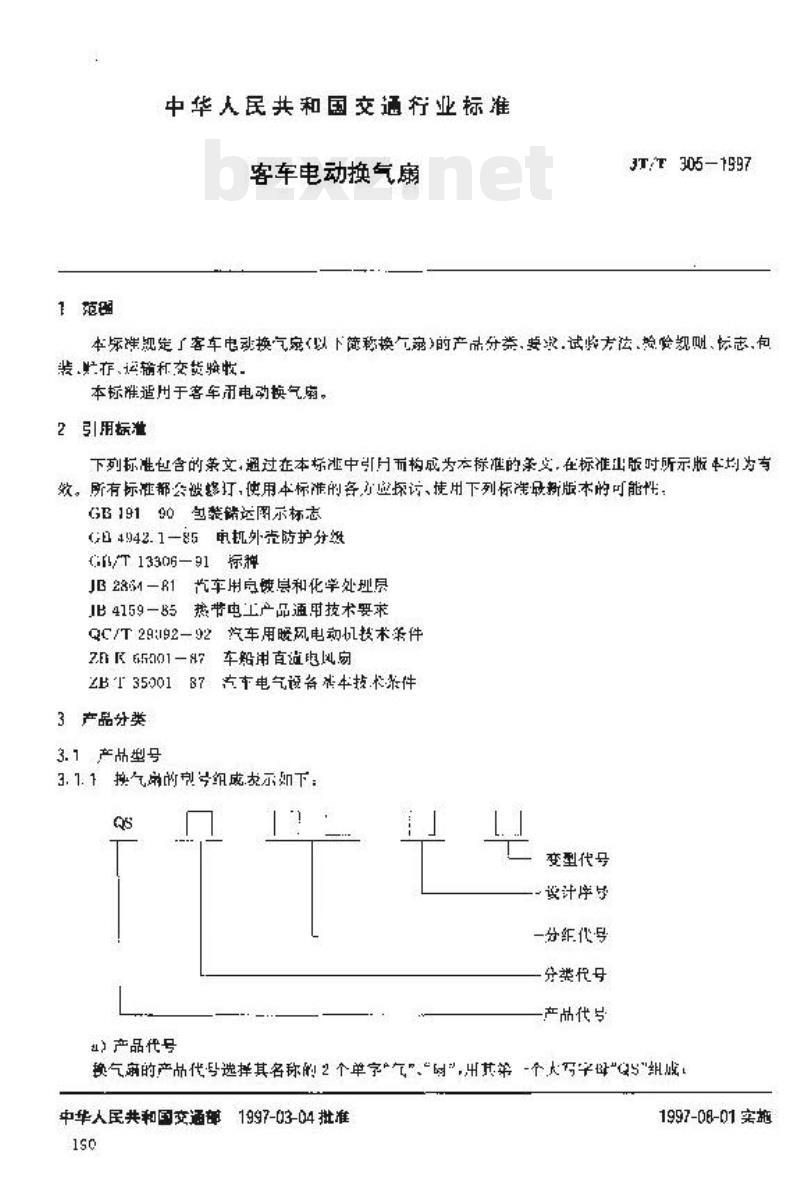

1994—1997年交通行业标准汇编（汽车） JT/T 305-1997 客车电动换气扇 前言 为了改善客车车内环境，满足客车的通风换气要求，提高电动换气扇产品质量和技术水平，特制定本标准。 本标准根据客车自动换气扇的特点，采用QC/T 73及汽车电气产品标准相关规定，并参考ZBT 35301-87汽车电气设备基本技术条件等标准。 本标准由中华人民共和国交通部公路管理司提出。 本标准由中国公路车辆机械总公司归口。 本标准主要起草单位：江苏省丹阳市车用配件厂、中通车辆机械技术开发公司。 本标准主要起草人：李明、杨生炳、费多民、工云耀。 1 范围 本标准规定了客车电动换气扇（以下简称换气扇）的产品分类、要求、试验方法、检验规则、标志、包装、贮存、运输和交货验收。 本标准适用于客车用电动换气扇。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191-90 包装储运图示标志 GB 4942.1-85 电机外壳防护等级 GB 13306-91 标志 JB 2854-81 汽车用金属覆盖层和化学处理层 QC/T 29092-92 汽车用暖风电动机技术条件 ZBT 35001-87 汽车电气设备基本技术条件 3 产品分类 3.1 产品型号 3.1.1 换气扇型号组成如下：Q S（产品代号）+分类代号+分组代号+设计序号+变型代号 （1）产品代号：由“气”“扇”名称首字母组成 （2）分类代号：用数字表示电压等级，如12V、24V等 （3）分组代号：用扇叶规格尺寸表示 （4）设计序号：按设计先后顺序用数字表示 （5）变型代号：用大写字母A、B、C表示 3.1.2 型号示例： 第一代设计、电压等级24V、扇叶直径290mm的基本型换气扇，其型号表示为：QS2297 4 要求 4.1 换气扇为单绕组、负极搭铁结构。 4.2 换气扇为连续工作定额。 4.3 换气扇应能在下列条件下正常工作： （1）环境空气温度为-35℃～55℃； （2）月平均最大相对湿度为90%，同时该月平均最低温度为25℃。 4.4 产品外壳防护等级为IP55。 4.5 各带电部件之间及对机壳的绝缘应能承受50Hz交流电压1500V，历时1min无击穿或闪络。 4.6 在高温及低气压条件下，电机温升不应超过规定值。 4.7 表面电镀层和化学处理层应符合JB 2854规定。 4.8 油漆涂层应符合相关标准要求。 4.9 零部件连接应牢固可靠。 4.10 塑料件外观质量应符合相关分级要求。 4.11 换气扇电动机应能承受盐雾试验。 4.12 换气扇应能承受振动试验要求。 4.13 换气扇应具有吸气、排气、循环等功能，在规定条件下通风量不应小于2.6m³/min。 4.14 工作噪声不应超过70dB(A)。 4.15 产品应能在额定负载下连续运行1h以上，无卡滞、无异响、无异常发热。 4.16 电机寿命性能不低于1000h，允许更换电刷1次并修整换向器。 5 试验方法 5.1 低温试验：按ZBT 35001相关规定进行，试验后5min内应能正常运转。 5.2 高温试验：按ZBT 35001相关规定进行，试验后5min内应能正常运转。 5.3 湿热试验：按相关标准规定进行。 5.4 电压试验：按ZBT 35001规定进行。 5.5 电机温升试验：按相关标准规定进行。 5.6 电镀层和化学处理层检验按JB 2854进行。 5.7 冲击试验按ZBT 35001进行。 5.8 耐久性试验按ZBT 35001规定进行。 5.9 噪声测试按QC/T 29092相关方法进行。
