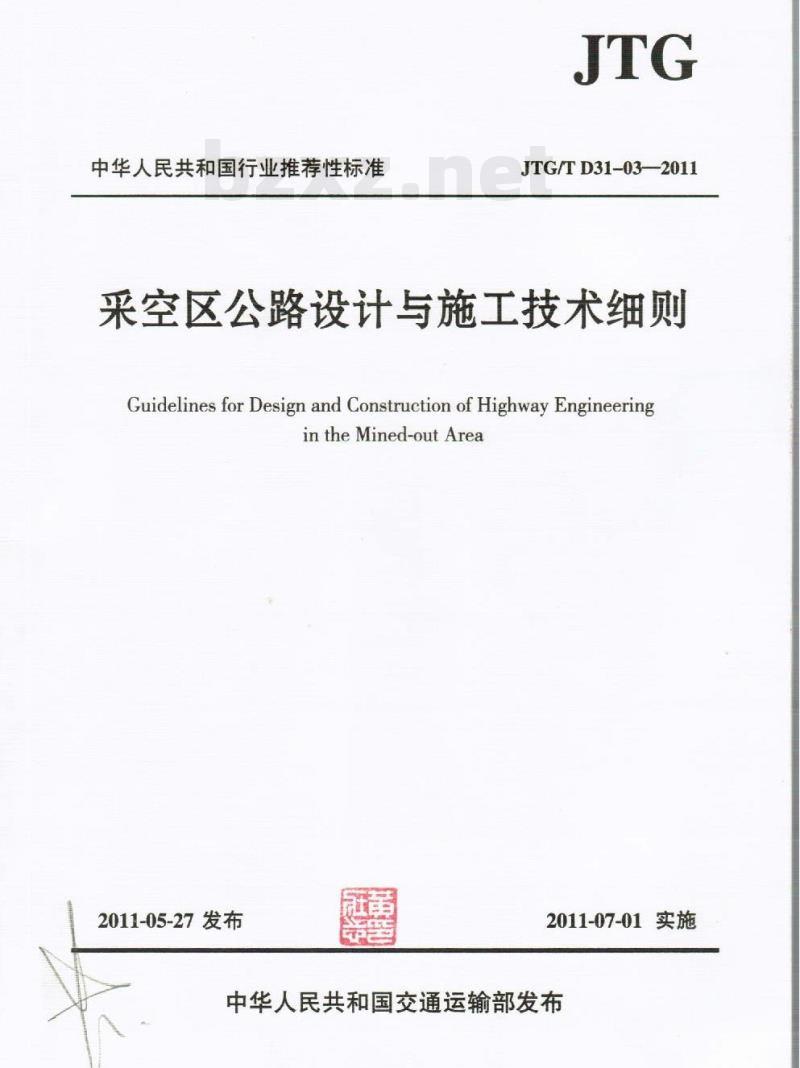

【JT交通运输标准】 采空区公路设计与施工技术细则

中华人民共和国行业推荐性标准JTG
JTG/TD31-03——2011
采空区公路设计与施工技术细则Guidelines for Design and Construction of Highway EngineeringintheMined-outArea
2011-05-27发布
2011-07-01实施

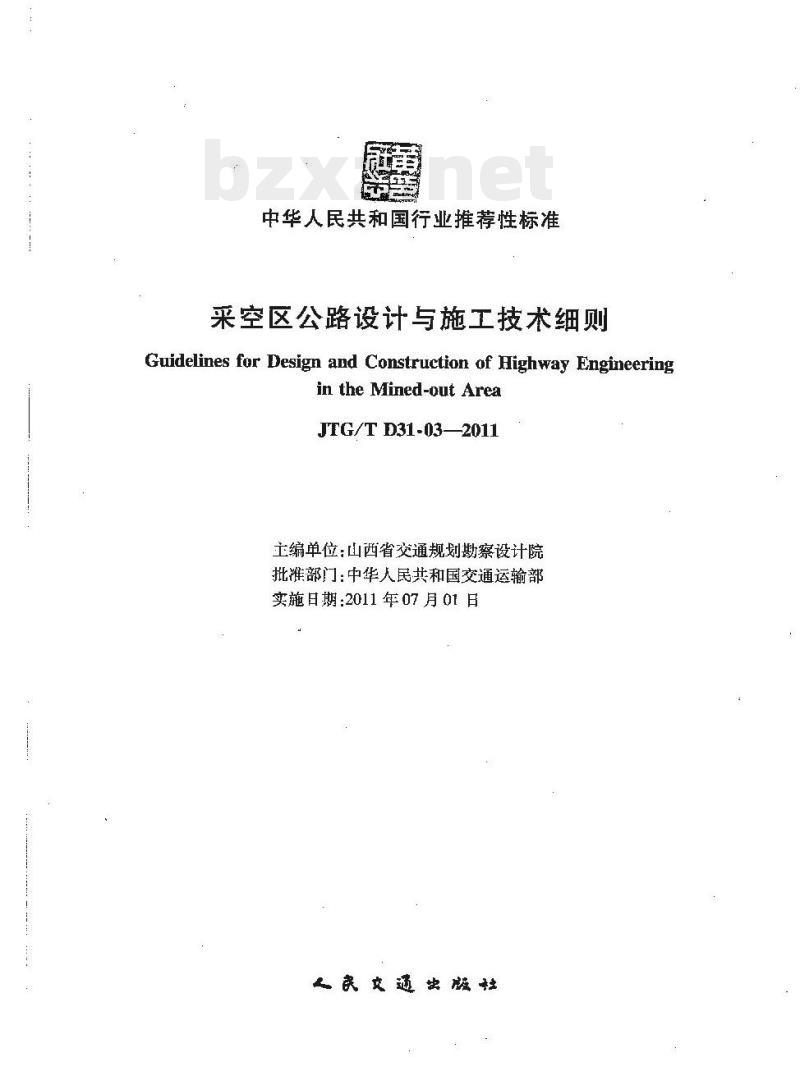

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准采空区公路设计与施工技术细则Guidelines for Design and Construction of Highway Engineeringin the Mined-out Area
JTG/T D31-03—2011
主编单位：山西省交通规划勘察设计院批准部门：中华人民共和国交通运输部实施日期：2011年07月01日
人民文通出证社

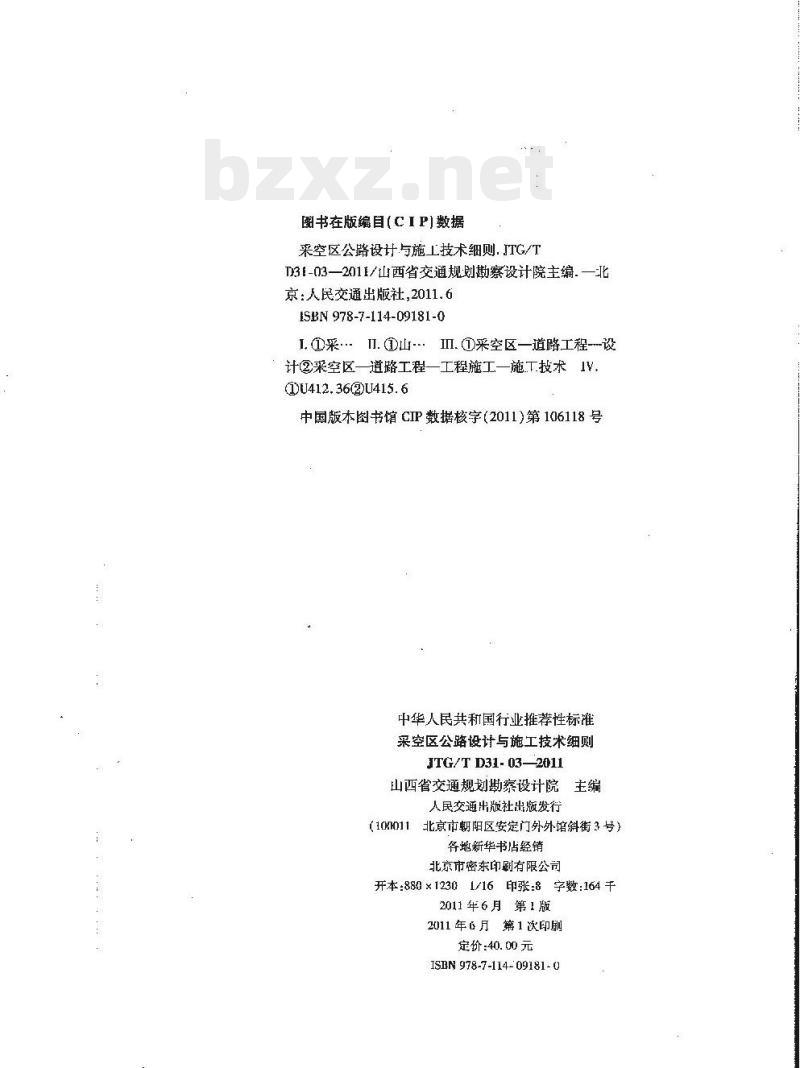

图书在版编自(C IP)数据
采空区公路设计与施工技术细则.JTG/TT31-03—2011/山西省交通规剑勘察设计院主编.—北京：人民交通出版社，2011.6
ISBN 978-7-114-09181-0
I.采.…II.D山--I.①采空区一道路工程--设计②采空区一道路工程一工程施工一施T技术 IV()U412. 36(2)U415. 6
中国版本图书馆CIP数据核字(2011)第106118号中华人民共和国行业推荐性标准采空区公路设计与施工技术细则JTG/T D31- 03-2011
山西省交通规划勘察设计院主编人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）（10011
各地新华书店经销
北京市密东印尉有限公司
开本：880×12301/16印张：8字数：164千2011年6月第1版
2011年心月第1次印刷
定价：40.00元
ISBN 978-7-114-09181-0

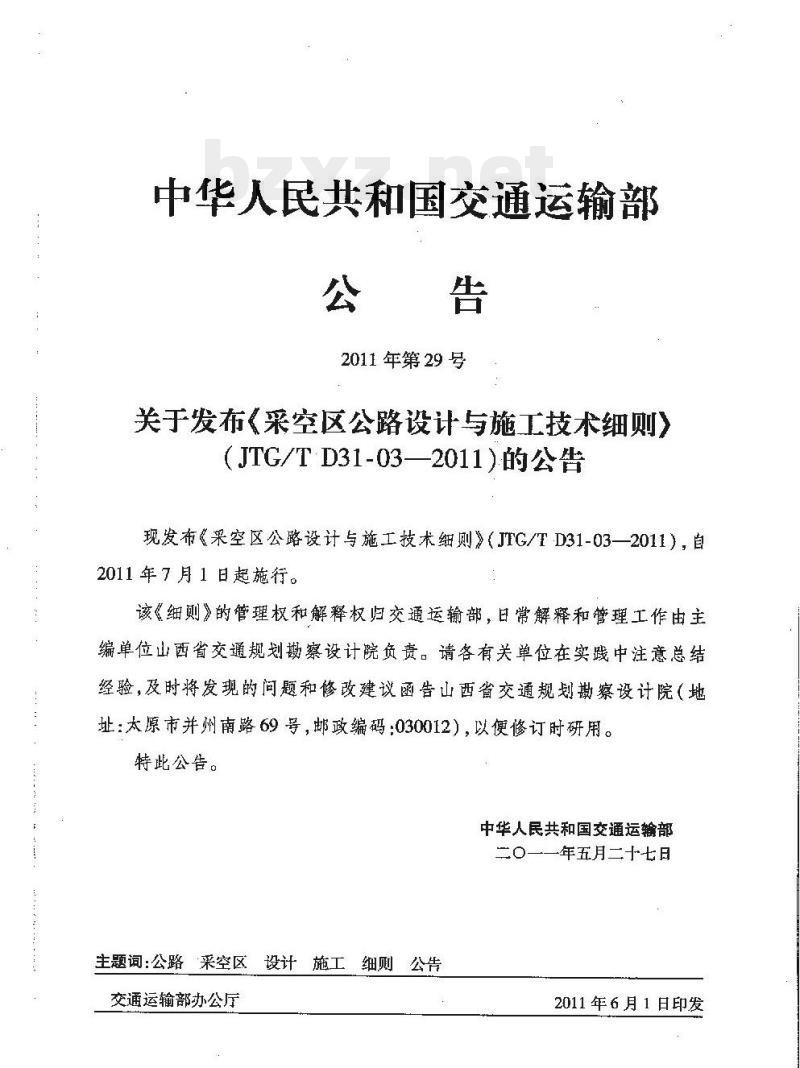

中华人民共和国交通运输部
2011年第29号
关于发布《采空区公路设计与施工技术细则》(JTG/T D31-03—2011)的公告
现发布《采空区公路设计与施工技术细则》（JTG/TD31-03一2011），自2011年7月1日起施行。
该《细则》的管理权和解释权归交通运输部，日常解释和管理工作由主编单位山西省交通规划勘察设计院负责。请各有关单位在实践中注意总结经验，及时将发现的问题和修改建议函告山西省交通规划勘察设计院（地址：太原市并州南路69号，邮政编码：030012），以便修订时研用。特此公告。
中华人民共和国交通运输部
二〇一一年五月二十七日
主题词：公路采空区设计施工细则公告
交通运输部办公厅
2011年6月1日印发

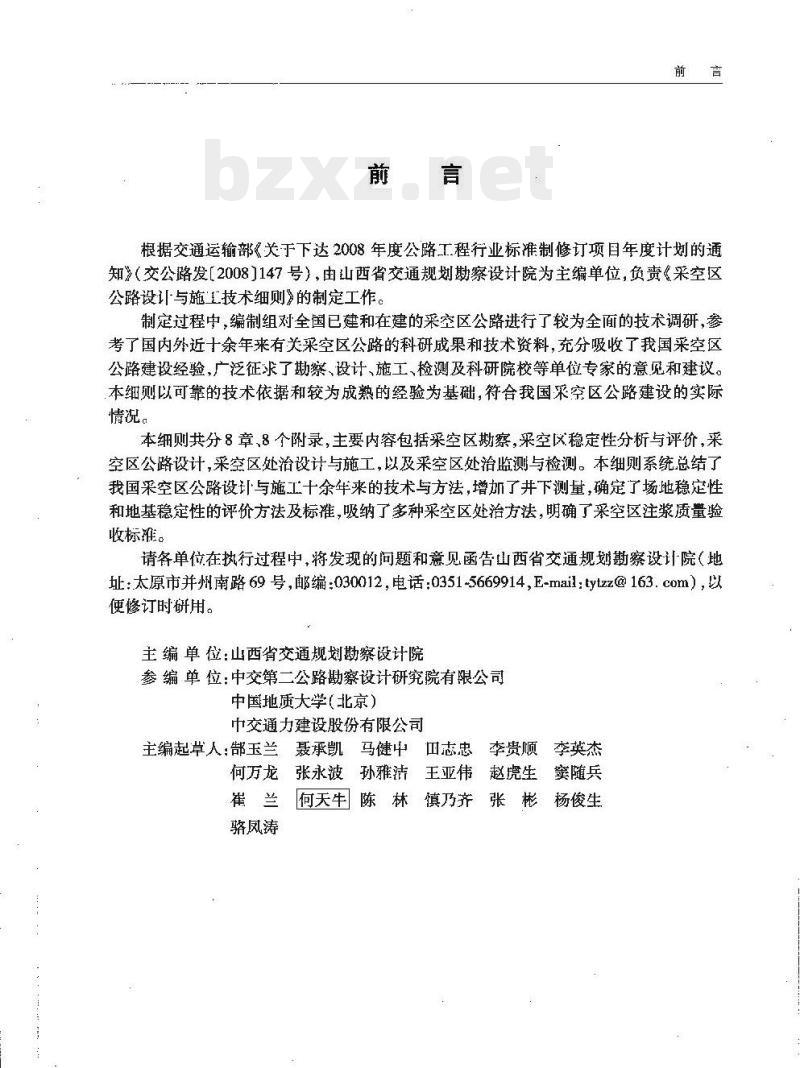

根据交通运输部《关于下达2008年度公路工程行业标准制修订项目年度计划的通知》（交公路发【2008】147号】，由山西省交通规划勘察设计院为主编单位，负责《采空区公路设与施技术细则》的制定工作。制定过程中，编制组对全国已建和在建的采空区公路进行了较为全面的技术调研，参考了国内外近十余年来有关采空区公路的科研成果和技术资料，充分吸收了我国采空区公路建设经验，广泛征求了勘察、设计、施工、检测及科研院校等单位专家的意见和建议。本细则以可靠的技术依据和较为成熟的经验为基础，符合我国采空区公路建设的实际情况。
本细则共分8章、8个录，主要内容包括采空区勘察，采空区稳定性分析与评价，采空区公路设计，采空区处治设计与施工，以及来空区处治监测与检测。本细则系统总结了我国采空区公路设计与施工十余年来的技术与方法，增加了井下测量，确定了场地稳定性和地基稳定性的评价方法及标，吸纳了多种来空区处治方法，明确了采空区注浆质量验收标难。
请各单位在执行过程中，将发现的问题和意见函告山西省交通规划勘察设计院（地址：太原市并州南路69号，邮编：030012，电话：0351-5669914,[email protected]），以便修订时研用。
主编单位：山西省交通规划勘察设计院参编单位：中交第二公路勘察设计研究院有限公司中国地质大学（北京）
中交通力建设股份有限公司
主编起草人：玉兰，聂承凯马健中田志忠李贵顺　李英杰何万龙张永波孙雅洁王亚伟赵虎生窦随兵崔兰
何天牛陈林慎乃齐张彬杨俊生
骆凤涛
2术语和符号
2.1术语
2.2符号
3采空区勘察
一般规定
勘察方法·
勘察阶段
采空区勘察报告
原始资料归档
采空区稳定性分析与评价…
般规定
采空区稳定性评价标准
采空区稳定性评价方法
各勘察阶段采空区稳定性评价要求5采空区公路设计
一般规定
路线设计
5.3路基、路面设计
5.4桥梁设计
5.5隧道设计
5.6公路保护矿柱留设
6采空区处治设计
一般规定，
6.2注浆法·
6.3其他处治设计方法
7采空区处治施工，
7.1一般规定.
7.2注浆法处治施工
7.3其他处治方法施工
8采空区处治监测与检测·
采空区公路设计与施T技术细则(JTG/TD31-03—2011)一般规定
8.2采空区处治监测
8.3采空区处治检测
采空区处治质量验收标准
附录A
采空区勘察方法有关表格
附录B
附录 C
附录D
附录E
附录 F
附录G
附录H
采空区移动变形观测有关表格
采空区冒落带、裂隙带计算方法采空区地表移动变形计算
公路保护矿柱留设
采空区注浆处治施工
采空区处治监测
地表移动变形计算表·
本细则用词说明
《采空区公路设计与施工技术细则》（JTG/TD31-03—2011)条文说明总测
采空区勘察
采空区稳定性分析与评价，，
采空区公路设计
采空区处治设计
采空区处治施工
采空区处治监测与检测
1.0.1为指导采空区公路工程建设，明确采空区公路勘察、设计、施工、监测与检测要求，保证采空区公路工程建设质量及运营安全，制定本细则。1.0.2本细则适用于煤矿采空区新建和改（扩)建各级公路。公路勘察设计应避让采空区，难以避让时，宜以路基方式通过。1.0.3
采空区公路建设应合理利用矿渣等采矿废弃物作为筑路材料及处治填充料。1.0.5采空区公路勘察、设计、施工、监测与检测，应贯彻国家技术经济政策，积极采用成熟可靠的新技术、新材料和新工艺。1.0.6采究区公路勘察、设计、施工、监测与检测,必须符合国家在安全生产方面的有关规定，采取完备的安全生产措施，保障人员和设施安全。1.0.7下载标准就来标准下载网
采空区公路勘察,设计施工，监测与检测，必须符合国家在环境保护方面的有关规定。
1.0.8采空区公路勘察、设计、施工，监测与检测，除应符合本细则的规定外，尚应符会国家和行业现行有关标准的规定。空区公路设计与施二技术细则【JTG/TD31-03-201112术语和符号
2.1术语
2.1.1基本术语
1 采空区 mined-out are
地下固体矿床开采后的空间，及其围岩失稳而产生位移、开裂、破碎跨落，直到上覆岩层整体下沉、弯曲所引起的地表变形和破坏的地区或范。狭义的采空区指开采空间。2回采率 mining rate
矿产采出量占工业储量的百分比。3采深采厚比 ratio f mining depth and working thickness矿层开采深度→与法向开采厚度的比值，简称深厚比。4坚硬覆岩hard verburden
岩体完整，抗扰动能力强，天然单轴抗压强度大于60MPa的上覆岩层。5软弱覆岩 soft overburden
岩体破碎，抗扰动能力弱，大然单轴抗压强度小于30MPa的上覆岩层。6硬岩medium overburden
介于坚硬覆岩与软弱覆岩之问，天然单轴抗压强度介于30~60MPa之间的上覆岩层。
7 矿层项板 mine seam roof
位于矿层上面的岩层。矿层顶板由下而上可分为伪项顶，直接项和老顾。8并巷工程roadwayengineering
在地层内开凿的井巷和洞室等工程。9矿柱mine pilar
在矿并内特定部位为确保升巷，建筑物以及生产安企保留不予开采的部分矿层。矿柱主要有升巷保护矿柱、建（构）筑物保护矿杜、矿边界矿柱以及防水（沙）安全隔离矿柱等几大类，
10自然垮落spontaneouscollapse让采空区顶板自然塌落的一种顶板管理方法。1l覆岩破坏三带 three zone of defonmation of strata above an extracted area矿屋采出后，其覆岩在垂直方向上的破环可分为冒落带、裂隙带、弯曲带，简称“三带”，2
12 冒落带 zone of shattcred
术语和符号
直接位于采空这上方的顶板岩层，在自重和上覆岩偿重力作用下，所受应力超过本身强度时，断裂、破碎、塌落的岩层。13裂隙带 zone of fracture
冒落带上部的岩层在重力作用下，所受应力超过本身的强度时，产生裂隙、离层及断，裂，但未塌落的岩层。
14 弯曲带 zone of curve
裂隙带上部的岩层在重力作用下，所受应力尚未超过岩层本身的强度，产生微小变形，但整体性未遭破坏，也未产生断裂，仅湛现连续平缓的弯曲变形带。15地表松散层沉陷变形带 zone of subsidence deformation of surface overburden地下矿层人积采出后，矿层上部岩层失去支撑，平衡条件被破坏，使岩层弯曲、塌落，引起地表松散层下沉变形或裂缝的区域。2.1.2采空区类型、开采方式有关术语1长壁式开采long-wall rmining工作面较长的壁式开采方式，工作面长度一般为100～300ml,分走向长壁和倾向长壁。
2房柱式开采roomandpillarmining从区段平巷每隔一定距离掘出矿房进行采铲至区段上部边界，后退扩彩矿房两侧煤样的开采方式。
3短壁式开采short-wall mining为长辟式开采和房柱式迁采的结合。采用房柱式开采出煤杆，煤柱的回采是靠沿其一侧的长壁式开采方式进行。
4巷柱式开采 roadway and pillar mining在区段范围内，每隔10~30m沿煤层切割成10~30m的方形或矩形煤柱，然后按区段后退式开采顺序陆续回采的开采方式。5条带式开采.partialmining
复杂地质条件上将采区分成条带进行开采的方式，分充填条带和非充填条带两大类，石充填式开采filled mining
边采边在采空区进行充填的开采工艺。7充分采动 full mining
地下煤层采山后，地表下沉值达到该地质采矿条件下应有的最大值的采动。8非充分采动insufficiency mining采空区的尺寸没有达到充分采动的临界值，地表下沉也未达到该地质采矿条件下应有的最下沉值时的采动。
9超充分采动 ullra lull rmining采空区的尺寸超过充分采动的临界值，地表下沉也达到该地质采矿条件下应有的最采空区公路设计与施工技术细则（JTG/TD31-03--2011大下沉值并且形成平底下沉盆地时的采动。10浅层采空区 shallow mincd-out area采深采厚比不大丁40的采空区。11 中深层采空区 middle-deep mined-out area采深采厚比介于40~120的采空区。12深层采空区 deep mincd-out area采深采厚比不小于120的采空区，13 准采区 preparatory mining area已经规划设计，尚未开采的采区。14 新采空区 new mined-out area正在开采或停采时间少于一年的采空区。15老采空区 old mined-oul area已停止开采且停采时间超过一年的采空区。16水平（缓倾斜）采空区levelmined-outarea矿层水平或倾角不大于15°的采空区。17倾斜采空区inclined mined-outarea矿层倾角介于15°~75°的采空区。18急倾采空区acuteinclinedmined-outarea矿层倾角不小于75的采空区。
2.1.3地表移动变形有关术语
1地表移动ground movement
地下矿层开采引起上覆岩层自下而上直至地表产生移动、变形和破裂，导致地表产生的位移。
2地表移动盆地ground subeidencebasin地下矿层开采引起地表下沉，从而在采空区上方地面形成比采空区范围大的洼地。3移动盆地主部面mainprofileofmovementhasin通过地表移动盆地的最大范和最大下沉点所做的沿矿层走向方向或倾斜方向的垂直部面。
4 地表下沉 surface subsidence地表移动盆地内地表点移动失量的垂直分虽。5地表水平移动surface horizontal movement地表移动盆地内地表点移动矢量的水平分量。6地表倾斜变形 surfaceinclined movement由于地表相邻两点的不均勾下沉而产生的相对垂直位移。7地表水平变形surfacehorizontaldeformation由于地表相邻两点的不均勾水平移动而产生的相对水平位移。8地表曲率变形 surface curvature deformatior由于地表相邻点间的倾斜变形不均匀而产生的地表弯曲。9下沉系数 subsidence coefficient在充分采动条件下，开采近水平矿层时地表最大下沉值与开采厚度之比。10边界角boundary angle
术语和符号
在充分采动或接近充分采动情况下，地表移动盆地主剖面上盆地边界点（下沉值为10mm）至采空区边界的连线与水平线在矿柱一侧的夹角。考虑松散层时，尚应根据松散层移动角确定。
11移动角displacement angle
在充分采动情况下，移动盆地主剂面上临界变形值的点和采空区边界连线在矿柱一侧与水平线之间所夹的锐角。
2.2符号
2.2.1采空区地表移动变形有关符号W
-下沉值（mm）；
倾斜值（mm/m）；
曲率值（mm/m2）；
水平移动值（mm）；
水平变形值（mm/m）；
下沉系数；
-矿层采出厚度(m)；
主要影响半径(m）；
水平移动系数；
采空区走向、倾向计算长度（m）开采影响传播角（°）；
移动延续期；
-移动初始期；
移动活跃期；
移动衰退期；
剩余移动期；
骨落带高度（m)；
裂隙带高度(u)；
建筑物基础深度（m）;
建筑物加载对基的扰动深度（m)；剩余下沉值（mm）；
剩余倾斜变形值（mm/m）；
