【JT交通运输标准】 海(江)岸电台中频/甚高频数字选择呼叫(MF/VHF DSC)系统维护和修理技术要求

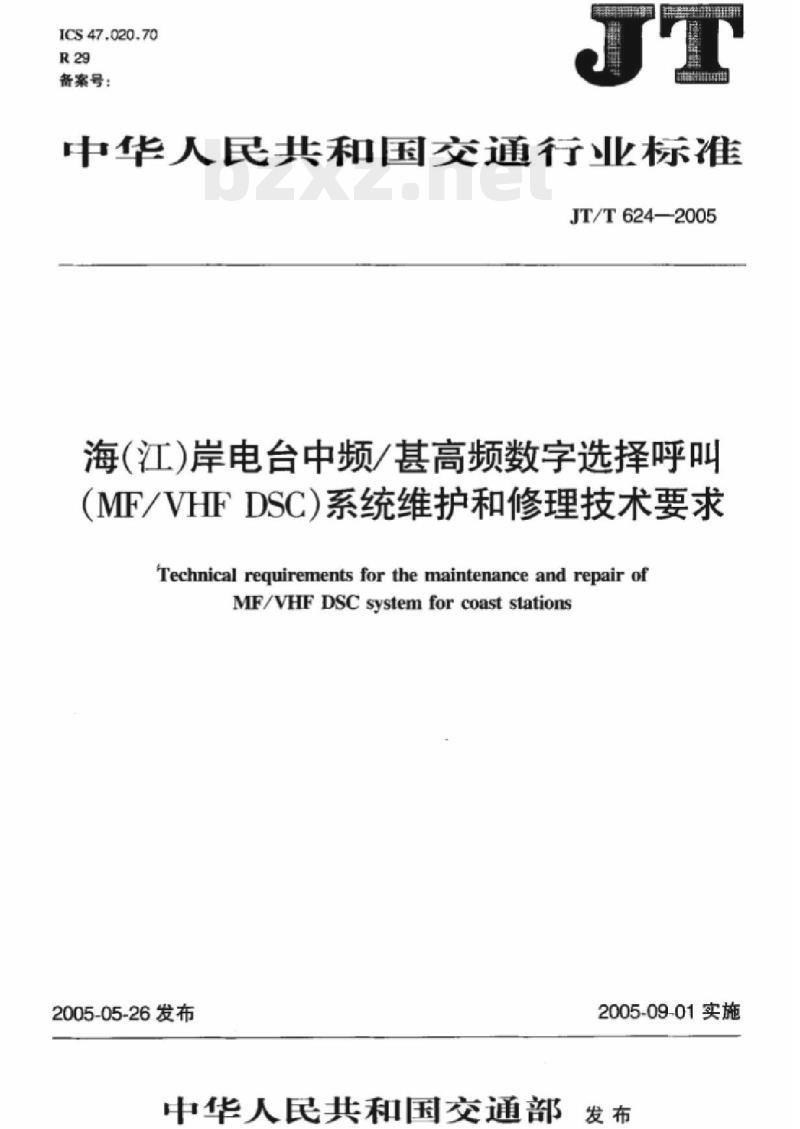

ICS47.020.70
备案号：
中华人民共和国交通行业标
JT/T624—2005
海（江）岸电台中频/基高频数字选择呼叫(MF/VHFDSC)系统维护和修理技术要求Technical requirements for the maintenance and repair ofMF/VHF DSC system for coast stations2005-05-26发布
2005-09-01实施
中华人民共和国交通部

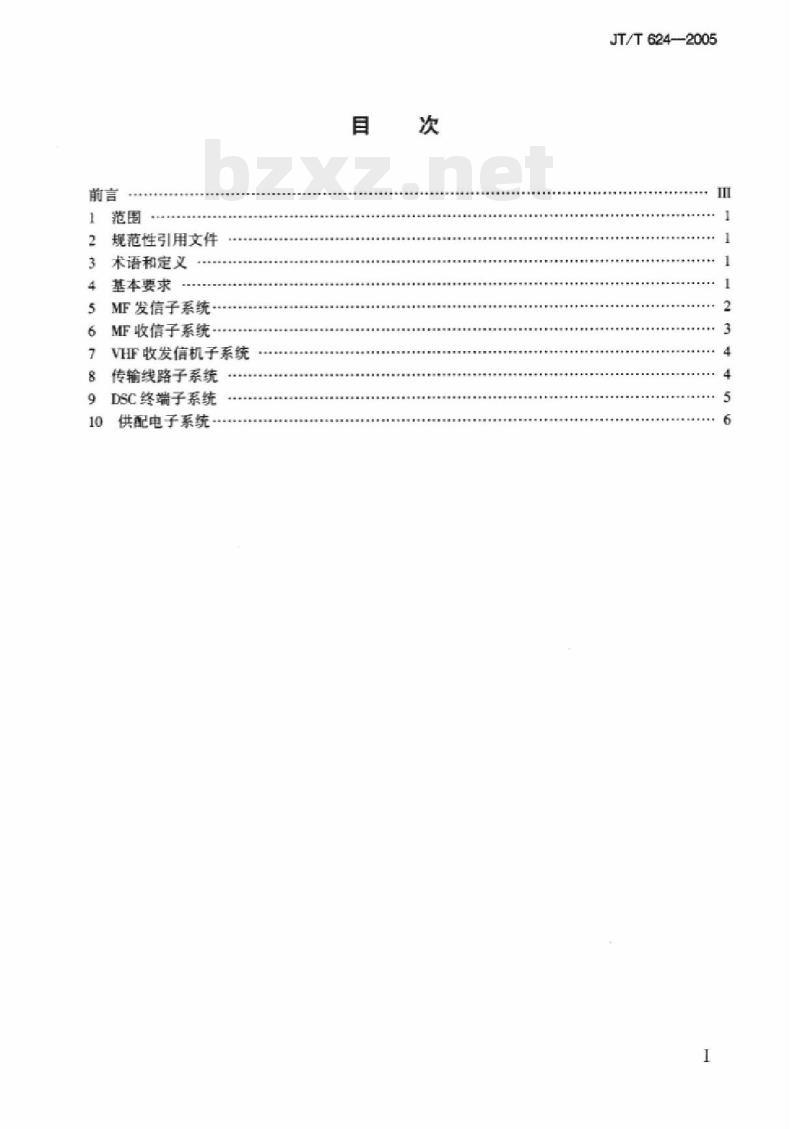

规范性引用文件
术语和定义
基本要求
MF发信子系统
MF收信子系统
VHF收发信机子系统
传输线路子系统
DSC终端子系统
供配电子系统
JT/T6242005
JT/T624—2005

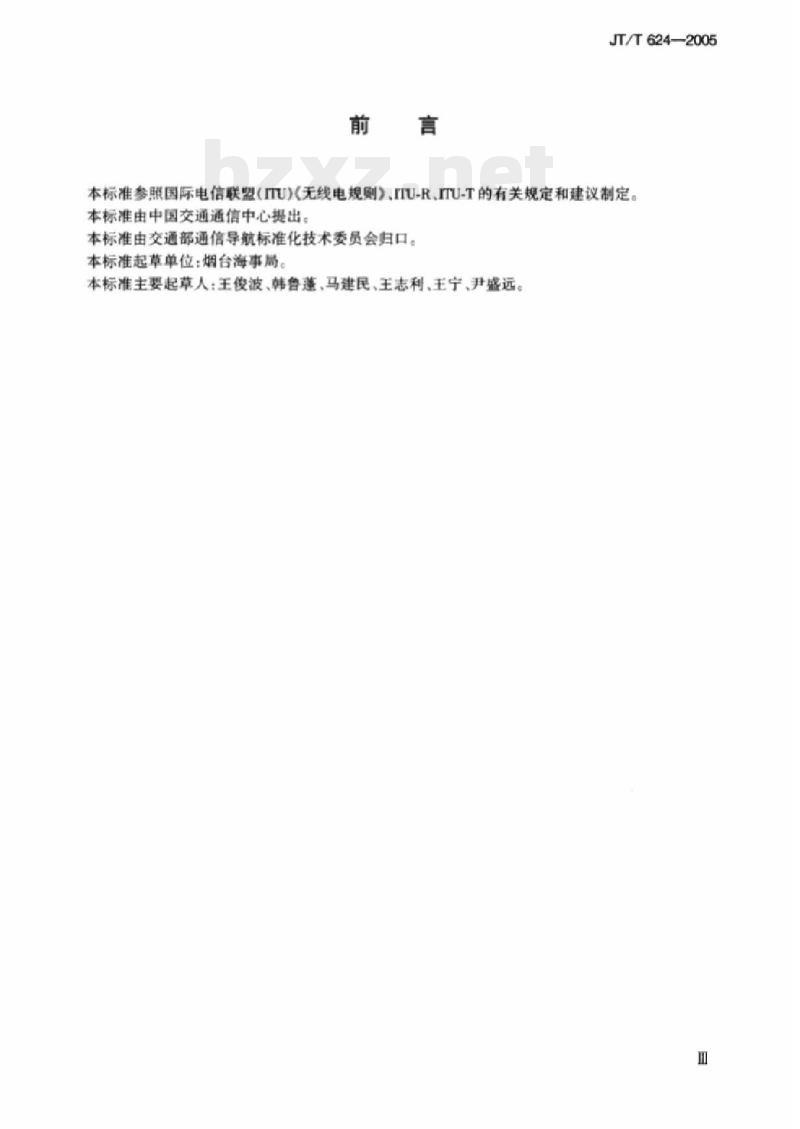

本标准参照国际电信联盟（ITU无线电规则，TU-R，ITU-T的有关规定和建议制定本标准由中国交通通信中心提出。车标准由交通部通信导航标准化技术委员会归口。车标准起草单位：烟台海事局。本标准主要起草人王使波、韩鲁蓬，马建民，王志利，王宁、尹盛远。m
-TrKAoNiKAca

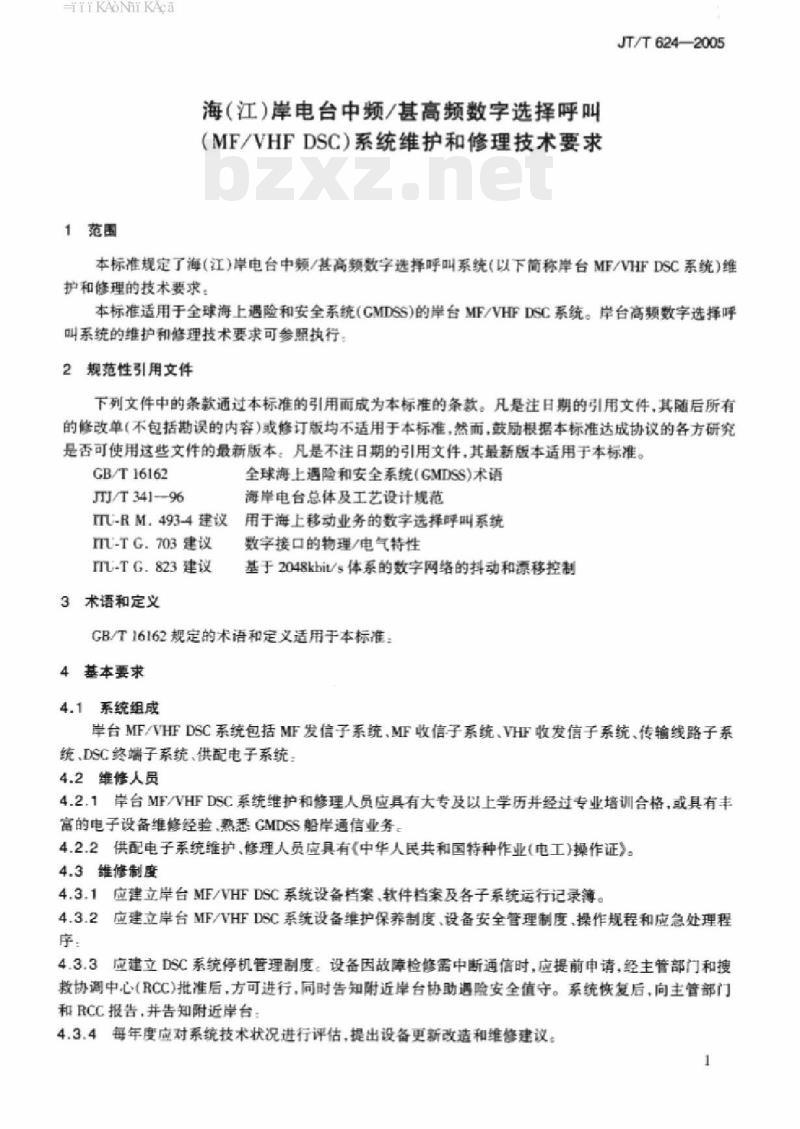

1范围
海（江）岸电台中频/基高频数字选择呼叫CMFVHFDSC）系统维护和修理技术要求JT/T624-2005
本标准规定了海（江）岸电台中频/甚高频数字选择呼叫系统（以下简称岸台MF/VHFDSC系统）维护和修理的技术要求。
本标准适用于全球海上遇险和安全系统（GMDSS）的岸台MF/VHFDSC系统。岸台高题数字选择呼叫系统的维护和修理技术要求可参照执行2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T16162
JTJ/T34J--96
TU-RM.493-4建议wwW.bzxz.Net
M-TG.703建议
T-TG.823建议
3术语和定义
全球海上遇险和安全系统（GMDSS）术语海岸电台总体及工艺设计规范
用于海上移动业务的数字选择呼叫系统数字接口的物理/电气特性
基于2048kbil/s体系的效字网络的抖动和原移控制GB/T16162规定的术语和定义适用于本标准：4基本要求
4.1系统组成
岸台MF/VHFDSC系统包括MF发信子系统，MF收信子系统VHF收发信子系统、传输线路子系统，DSC络端子系统，供配电子系统4.2维修人员
4.2.1岸台MF/VHFDSC系统维护和修理人员应具有大专及以上学历并经过专业培训合格，或具有丰富的电子设备维修经验，熟悉GMDSS船岸通信业务。4.2.2供配电子系统维护，修理人员应具有（中华人民共和国特种作业（电工）操作证）。4.3维修制度
4.3.1应建立岸台MF/VHFDSC系统设备档案，软件档案及各子系统运行记录等。4.3.2应建立岸台MF/VHFDSC系统设备维护保养制度、设备安全管理制度、操作规程和应急处理程序：
4.3.3应建立DSC系统停机管理制度。设备因故障检修需中断通信时，应提前申请，经主管部门和搜教协调中心（RCC）批准后，方可进行，同时告知附近岸台协助遇险安全值守。系统恢复后，向主管部门和RCC报告.并告知附近岸台
4.3.4每年度应对系统技术状况进行评估，提出设备更新改造和维修建议。1
-iiKAoNiKAca
JT/T624—2005

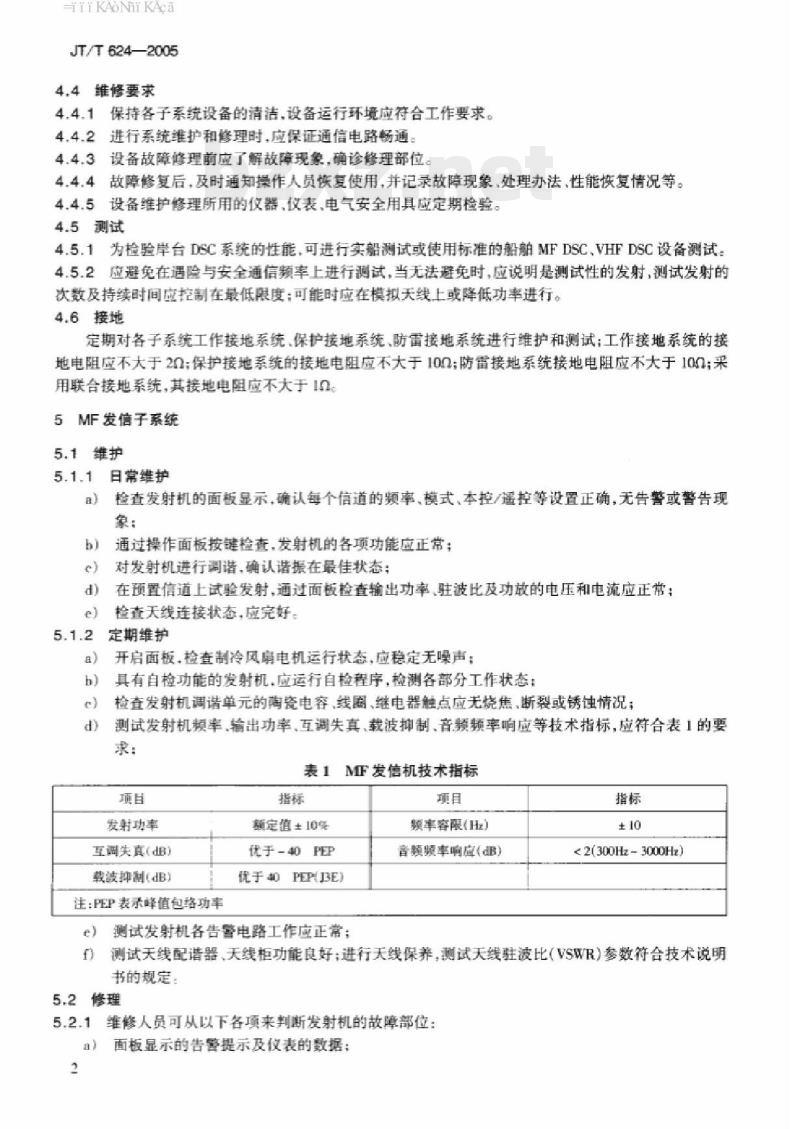

4.4维修要求
4.4.1保持各子系统设备的清洁，设备运行环境应符合工作要求。4.4.2进行系统维护和修理时，应保证通信电路畅通设备故障修理前应了解故障现象，确诊修理部位4.4.3
故障修复后，及时知操作人员候复使用，开记录故障现象，处理办法，性能快复情况等。4.4.5设备维护修理所用的仪器，仅表，电气安全用具应定期检验。4.5测试
4.5.1为检验岸台DSC系统的性能，可进行实船测试或使用标准的船舶MFDSC，VHFDSC设备测试。4.5.2，应避免在遇险与安全通信频率上进行测试，当无法避免时，应说明是测试性的发射，测试发射的次数及持续时间应控制在最低限度：可能时应在模拟天线上或降低功率进行。4.6接地
定期对各子系统工作接地系统、保护接地系统、防雷接地系统进行维护和测试：工作接地系统的接地电阻应不大于20：保护接地系统的接地电阻应不大于1002防雷接地系统接地电阻应不大于101：采用联合接地系统，其接地电阻应不大于105MF发信子系统
5.1维护
5.1.1日常维护
检查发射机的面板显示.确认每个信道的频率，模式，本控递控等设置正确，无告奢或奢告现象：
通过操作面板按键检查，发射机的各项功能应正常：对发射机进行调谐，确认谐报在最佳状态：在预置信道上试验发射，通过面板检查输出功率，驻波比及功放的电压和电流应正常：检查天线连接状态，应完好：
定期维护
开启面板.检查制冷风扇电机运行状态，应稳定无噪声：具有自检功能的发射机.应运行自检程序，检测各部分工作状态：检查发射机调谐单元的陶瓷电容线圈，维电器触点应无烧焦，断裂或锈蚀情况：测试发射机赖率输出功率，互调失真，载波抑制，音频频率响应等技术指标，应符合表1的要求：
表1MF发信机技术指标
发射功率
互调失真（dB）
载波抑制（dB)
注：PEP表示峰值包络功率
额定值±10%
优于-40FPEP
优于40PEP（JBE)
e）测试发射机各告营电路工作应正常：项目
频丰容限（H）
音频频率响应（dB）
<2（300Hz~3000Hz）
测试天线配谐器，天线柜功能良好：进行天线保养，测试天线驻波比（VSWR）参数符合技术说明书的规定：
5.2修理
5.2.1维修人员可从以下各项来判断发射机的故障部位：）面板显示的告管提示及仅表的数据：2
-rKAoNiKAca
供电电压，电流数据及各保险丝状况：运行自检程序的结采！
机内接插件，元器件外观及温度：激励器输出，功放电压和功率，音频电平等技术数据：天线调谐状况。
JT/T624—2005
发射机出现告警指示，经过复位仍未消除时，不得维续调谐，应检查故障原因。5.2.2
发射机自动调谐不正常，应检查末级功放部分，天线匹配单元，天线柜和天线状况。修理后的发射机应满足原有的技术要求，经过测试正常后方可投人使用。6MF收信子系统
6.1维护
日常维护
检查收信列架的面板显示，确认各项设置正确，无告管：b
通过操作面板按键检查，收信机的各项功能应正常：监听收信机收信效果，应正常：检查天线共用器，天线交换矩阵工作应正常：天线连接状态应完好。定期维护
运行自检程序，检测收信机工作状态应正常：测量电源部分的输人输出电压，应符合规定的数值：对电池进行充，放电维护：测试天线矩阵电路，调制解调电路，收信机控制器等功能正常：测试收信机调谐时间，灵数度，频率稳定度，音题额率响应，音频电平输出等技术数据应待合表2的要求；
表2MF收信机技术指标
调请时间（ms）
灵敏度（V）
频车稳定座
注：SINAD表示信噪比
<0.5(BE.SINAD
12dB，带宽3kHz）
±1x10-8/d
进行天线维护和保养：
音频频车响应（dB)
音颖电平输出（dB)
2.5(300Hz~3000Hz)
<2.0600Hz-2880Hz)
测试MF收信机房电场强度符合电磁环境要求，避免有干优源影响收信效果。6.2修理
维修人员可从以下各项来判断收信于系统的故障部位：6.2.1
面板显示的告警提示及仪表的数据：天线连接状态：
运行自检程序的结果：
供电电压，电流及线路接口电平数据：机内噪声及接收信号比较结果：机内接插件连接和保险丝状况：机内元器件的温度：
-TiKAoNiKAca
JT/T6242005
h）收信机灵教度，频率稳定度，音频电平输出等技术数据。6.2.2修理后的收信机应满足原有的技术要求，经过测试正常后方可投人使用。7VHF收发信机子系统
7.1维护
日常维护
检查面板指示灯指示应正常，各开关位置正确：检查静噪开关设置的位置于接收信号的最佳状态：通过扬声器输出，检查接收信号良好：调整音量旋钮监听噪声应平滑地增大和减小：检查信道键工作正常。
定期维护
检查天馈线系统的固定和连接状况应正常：运行自检程序，检测设备的工作状态应正常：测试供电电压和电流应符合技术说明书要求：测试发射功率，收信灵敏度，频率容差，音频输出功率等技术数据应符合表3要求：表3VHF收发信机技术指标
发射功率
容许调制频偏（kHz)
频率容差
额定值：10%
5±5x10-
接收灵敏度(μV）
接收音频输出功率（W）
0.2(SINAD = 12dB)
e）测试VHF收发信机房电场强度特合电磁环境要求，避免有干扰影响收信效果。7.2修理
7.2.1维修人员可从以下各项来判断VHF收发信子系统的故障部位：）
天线连接的状态：
供电电压、电流数据及保险丝状况：运行自检程序的结果：
机内各测试点交直流电压值：
音频接口电平：
7.2.2若系统通信效果较差.除对设备进行检测外，还应检查同额干扰情况。7.2.3修理后的VHF收发信机设备应满足原有的技术要求，经过测试正常后方可投人使用。8传输线路子系统
8.1一般要求
8.1.1主传输线路发生故障中断通信时，应立即切换至备用线路。8.1.2恶劣天气前后，应检查传输线路的畅通情况。8.2维护
8.2.1日常维护
日常维护应包括：
a）检查传输及复用设备的指示灯显示应正常，无告管：b）通过操作面板开关检查，各仅表数据应正常：）检查直流供电电压，电流数据应符合技术说明书要求。8.2.2定期维护
-iiKAoNiKAca
8.2.2.1定期维护股应包活：
）测量电源供电电压，应符合规定的数值：对电池进行充、放电维护：JT/T624-2005
b）检测一次样（FCM）复用设备通路的收，发电平在技术说明书规定的范国，并检查同一收发通路应无串接情况！
e）运行自检程序，检测设备工作状态应正常：测量传输设备发射（送）功率和接收灵敏度应符合技术说明书的要求：检查复用设备与传输设备之间连接应可靠：对天线进行保养：
主用路由与备用路由之间切换应正常。8.2.2.2
定期检调传输线路下列参教
采用光缆方式传输时，数传误码车优于1×10-*a
采用数字微波系统时，在衰落干扰及其他各种恶化因素影响下，64/s输出端的误码率性能指b
标符合JTJ/T341-96第8章表8.3.1-2的要求：c）采用音频传输电缆传输方式时，音频传输电统电气指标应行合JJ/T341-96第8章表8.3.2的要求
8.3修理
8.3.1修理后的下列参数应符合技术说明书的要求：a）发射（送）功率：
b)接收灵敏度：
c）音频口的收，发电平。
修理后，复用设备的容限差值，数字接口特性，输人抖动容限和输出抖动应符合IIU-TG.703和8.3.2
G.823建议
9DSC终端子系统
9.1一般要求
9.1.1维护和修理时，应保证2187.5kHz.156.525MHz(70CH）数字选择呼叫电路畅通。9.1.2进行DSC电文发送和接收测试时，不得影用遇险安全通信。9.1.3在测试时，应避免发射带有遇险性质的电文，可通过模拟软件进行。如须发射带有遇险性质的电文，对MFDSC系统，可采用标准船台与DSC终端闭环连接的方法进行：对VHFDSC系统，可采取减小发信功率与加大天线衰减等方法进行。9.2维护
9.2.1日常维护
检查DSC系统终端列架上指示灯状态，确认DSC.NBDPNAVTEX及RCC终端的运行正常：a
检查网络中各座席软件、数据库运行状态应正常：在系统监控窗口中检查设备运行状态应正常：检查各值守电路工作状态正常：d
检查中控台到RCC的传辅线路状态正常。e
定期维护
在中控台DSC终端、RCC终端上进行MFDSC电文自发，自收测试，能够正确的发射和接收DSC电文：
用船台在低功率上进行一个VHFDSC电文的收，发测试，能转正确的发射和接收DSC电文：调整系统时钟至标准时间：
在中控台DSC终端，RCC终端进行声，光报管功能的测试，应正常：d
-rKAoNiKAca
JT/T624-2005
e）运行自检程序检测设备的工作状态，应正常：测试系统线路接口电平指标应符合说明书要求：测试调制障调器MODEM列架要口电平指标.应特合8.2.2.2要求：h）
测试MFDSC，VHFDSC.NBDP调制解调信号的输出电平和频率零数应符合TIU-RM，493-4建议：
测试音频交换电路，电话转接电路，送受话器终举的功能应符合技术说明书的要求：对服务器数据进行整理和备份：k）
维护和测试机房供电系统和US电源应符合系统技术说明书的供电指标要求：检查系统防病毒软件功能应正常：m）检查录音系统工作状态应正常：9.3修理
9.3.1维修人员可从以下各项来判断故障部位：a）各座席工作窗口的告警提示：终端列架上指示灯状态：
运行DSC终端测试软件，自检程序的结果：d
DSC调制和解调电路环测试的状况：e
DSC，NBDP调制和解调信号波形参数：传输线路与调制解调器（MODEM列架的接口电平，频率：g）
清除终端存储器内容后的状态：计算机局域网的连接状况
当接收到的DSC电文误码较高时，首先应排除信号弱或电磁干扰的原因9.3.2
系统软件故障或更换计算机硬盘时，应按照（GMDSS软件安装手册》要求进行安装。更改系统配置文件之前应对原文件进行备份检修或更换线路板，应确保其设置开关位置与原设置一致。9.3.5
DSC终端维修后应进行DSC电文收，发测试，经确认正常后方可投入运行。10
供配电子系统
10.1一般要求
10.1.1在市电停电或供电线路发生故障时，应立即切换到备用供电线路或启动油机发电机组供电使用油机发电机组供电时，应在电压稳定后供电10.1.2使用电气安全用具前检查表面，应安全可靠。10.2维护
10.2.1日常维护
检查各级电压指示正常，各路负荷未超过充许值，各种仪表，指示灯信号显示正常：b
检查各配电屏，稳压器工作状况，无异常：e
油机发电机组供电时，应检查输出电压，转数，油温、水温、频率在正常范围内。10.2.2定期维护
检查变压器上层油温，应在85C以下，变压器无异常声响：a
检查高、低压瓷绝缘部分应完好，无掉瓷，破碎，裂纹以及闪络，放电痕迹和电晕现象：检查高压，低压配电装置各电气连接点应接触良好，无氧化和过热现象：d)
检查线路接头，走线，无松动和烧糊现象：检查蓄电池端电压正常，清洁蓄电池表面无杂质：根据使用年限，定期更换蓄电池：检查配电屏上的各种告管信号以及应急照明应正常：iiKAoNhiKAca
对油机发电机进行保养.达到技术说明书规定的要求：JT/T 624—2005
定期对变压器.高压设施和高压避雷器进行预防性试验，符合电力规范要求10.3修理
10.3.1更换后的配电装置与线路的连接应牢固可靠修理后的配电装置投人运行后，在24h之内应加强巡规检查：10.3.2
