【QB轻工标准】绘图仪器

本网站发布时间： 2025-05-01 16:32:51

QB/T3902-1999
现行
　点击下载此标准

基本信息

标准号：
QB/T 3902-1999
标准名称：
绘图仪器
标准类别：
轻工行业标准(QB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
307.38 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
绘图仪器

标准简介/下载

点击下载

标准简介：

QB/T 3902-1999.

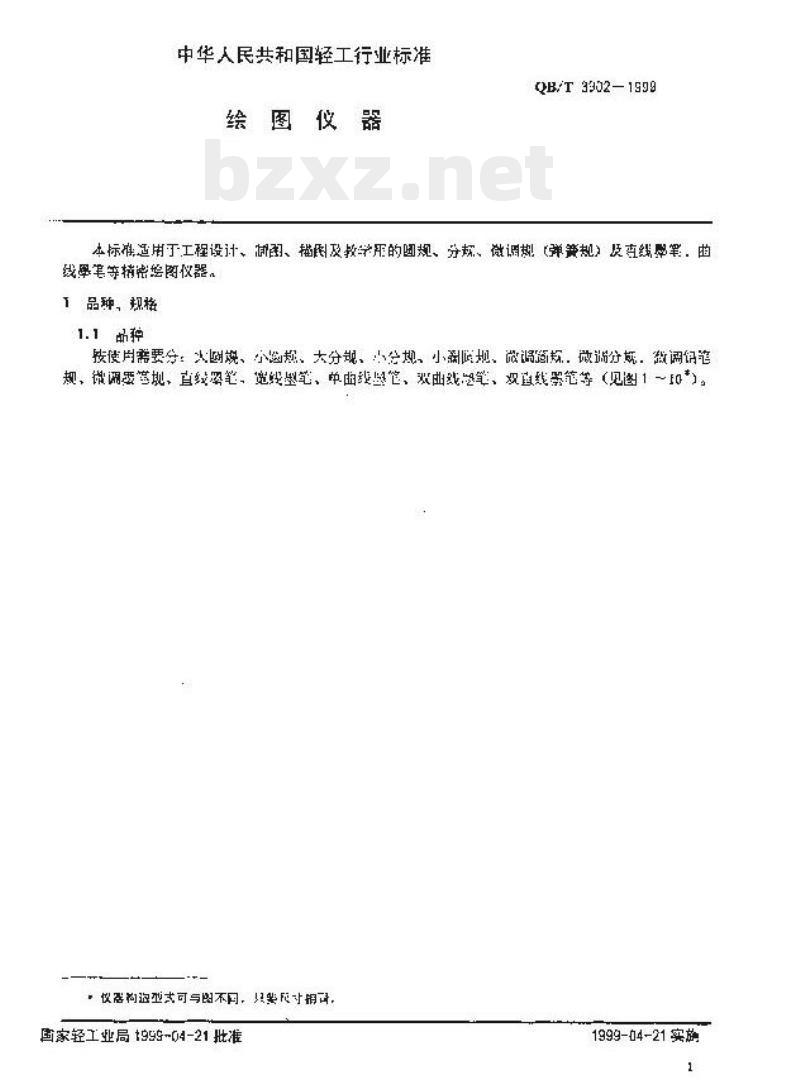

QB/T 3902适用于工程设计、制图、描图及教学用的圆规、分规、微调规（弹簧规）及直线墨笔、曲线墨笔等精密绘图仪器。
1品种、规格
1.1品种

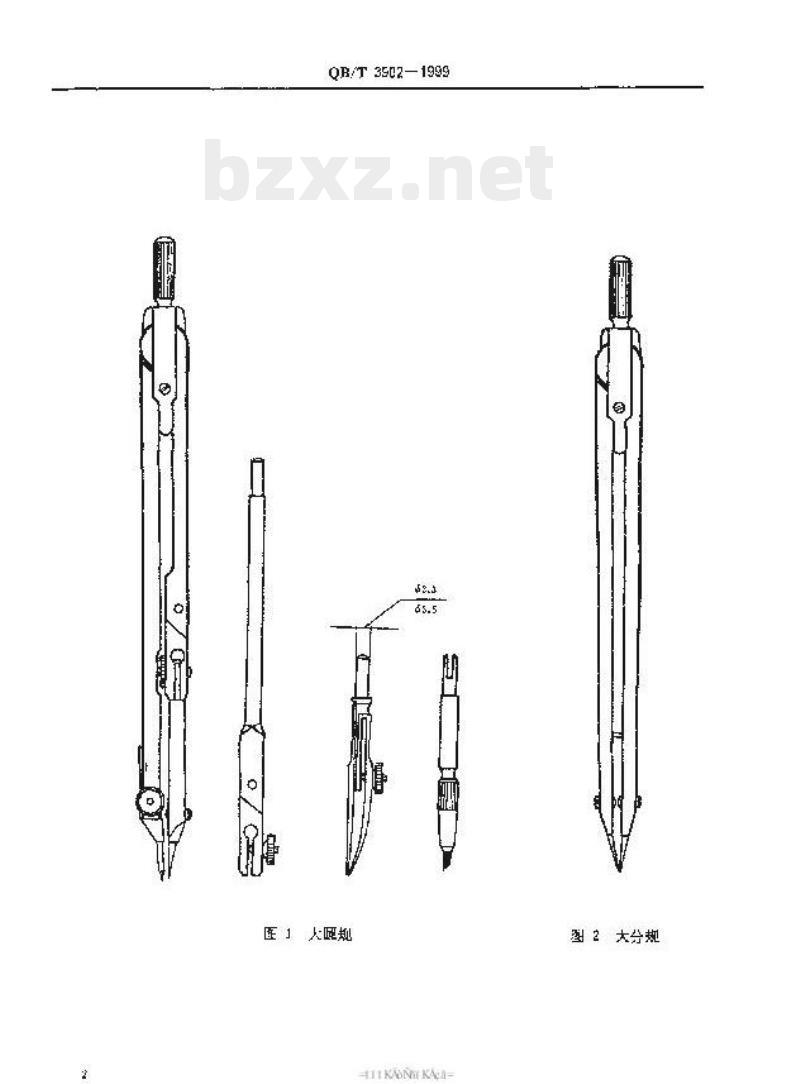

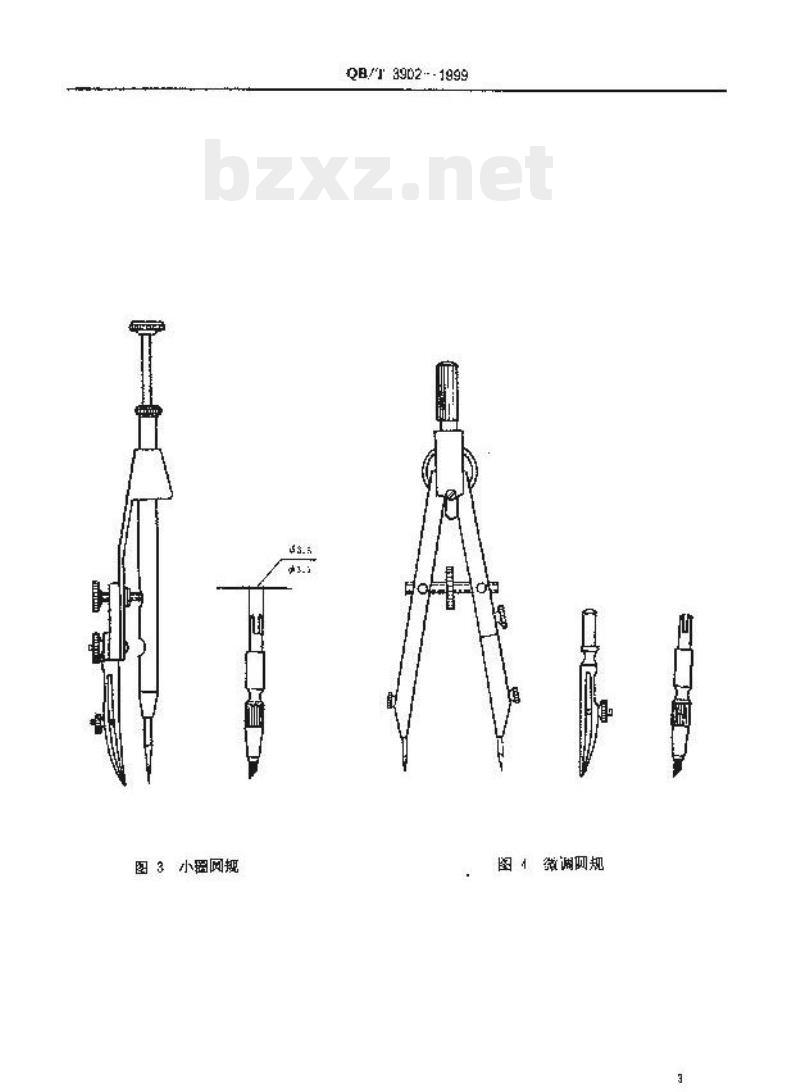

按使用需要分:大圆规、小圆规、大分规、小分规、小圈圆规、微调货规、微调分规、微调铅笔规、微调墨笔规、直线墨笔、宽线墨笔、单曲线墨笔、双曲线墨笔、双直线墨笔等（见图1~10*)。
4.1: 需方必要时可按本标准部分或全部技术指标进行抽验。
4.2型式试验
4.2.1型式试验的样品必须在交收试验合格的批中随机抽取。
4.2.2型式试验每年不少于二次。
发生下列任一情况时应进行型式试验:16
a.更改设计﹔
b.更改关键工艺﹔
c.更改主要材料;
d.停产三个月以上又重新生产时。
4.2.3型式试验按GB 2829—81《周期检查计数抽样程序及抽样表》中，判别水平，判定数组(12)的一次周期检查。
5标志、包装、运输、贮存
5.1标志
5.1.1单件和配套仪器上应有制造厂的商标或标志。
5.1.2绘图仪器的包装盒上应有下列标志:
产品名称、型号、商标、制造厂名。
5.1.3单件仪器应有制造厂检验合格证，配套仪器应附制造厂检验合格证和产品说明书。
5.2包装
5.2.1绘图仪器包装采用盒装。
5.2.2包装箱内应衬有防潮材料，包装盒之间不得晃动。
5.2.3箱上应有制造厂名、仪器名称、商标、重量、体积、数量、出厂日期、轻放等标志。
5.3 运输
产品装卸运输时，不得抛掷，严禁受潮。

标准内容

部分标准内容：

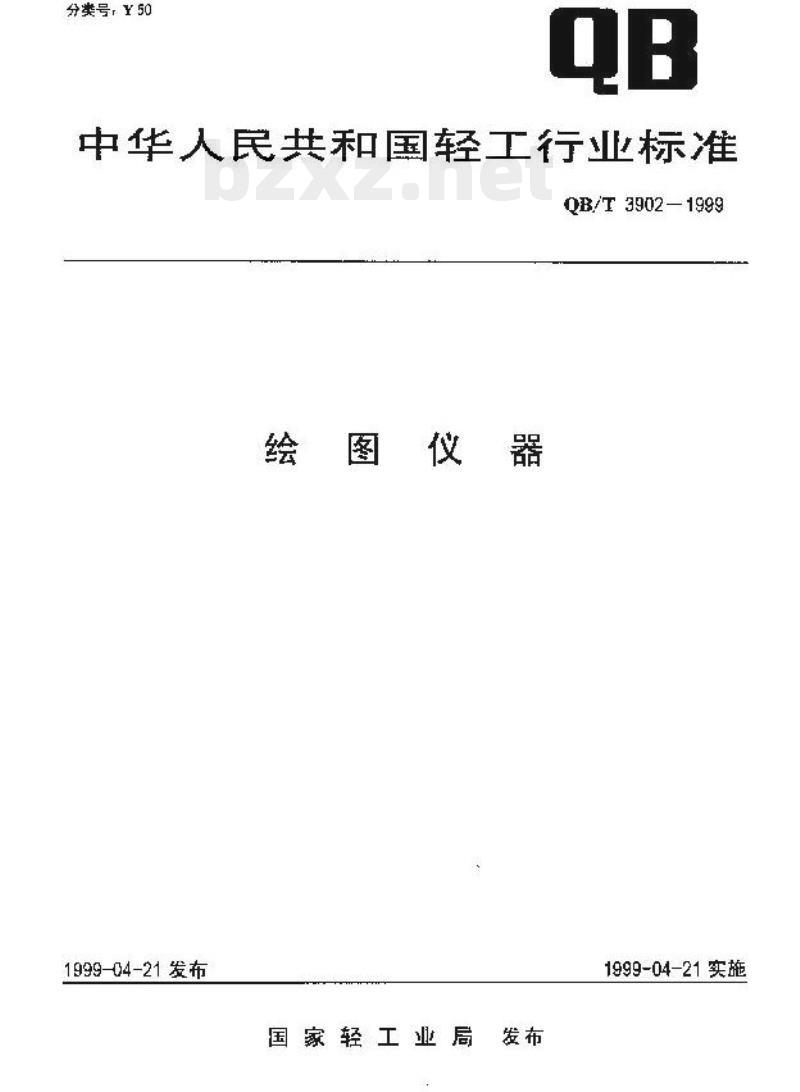

中华人民共和国轻工行业标准
QB/T 3902—1999
绘图仪器
1999-04-21 发布
1999-04-21 实施

前言
本标准是原国家标准 G05016—1985 《绘图仪》转化标准，标准号为 QB/T 3902—1999，内容基本不变。本标准由国家轻工业局行业管理司提出，由全国文体用品标准化技术委员会归口。本标准由全国文体用品标准化质量检测中心、绘图仪器国家标准起草小组负责起草。

1 范围
本标准适用于工程设计、绘图及教学用的分划规、微调规、变线笔、曲线笔等描图仪器。

1 品种、规格
1.1 品种
按使用需要分：大分规、小分规、大圆规、小圆规、微调分规、微调圆规、数调分规、直径笔、宽幅笔、单线墨笔、双线笔、双直线器等（见图1-10），其结构形式可以与图不完全相同，只要尺寸符合要求即可。
1.2 规格
仪器长度尺寸必须符合表1的规定。
1.3 型号命名
1.3.1 绘图仪器型号符号规定如下：
第一部分：产品品种；
第二部分：专业/通用级；
第三部分：规格；
第四部分：材料/结构。
型号示例：ZG182b表示专业级160mm座脚结构铜质大圆规。
1.4 材料
1.4.1 1级仪器应选用不锈钢、钢、锌合金或具有类似性能的材料；T级仪器选用钢、锌合金、铜等材料。

2 技术要求
2.1 规格尺寸
2.1.1 仪器的长度尺寸和极限偏差应符合表1的规定。
2.2 精度分级
2.2.1 绘图仪根据技术指标、精度及使用价值，分为专业级和通用级，分别用1级和T级表示。
2.2.1.1 1级仪器：适用于专业验图。
2.2.1.2 T级仪器：适用于一般工程设计、绘图及教学。
2.3 技术指标
2.3.1 技术指标应符合表4规定。
表4 技术指标：
(1) 绘图器直径（装接杆）
(2) 承载力
(3) 松动量
(4) 疲劳耐度
(5) 测量精度
2.4 分级
2.4.1 技术指标应符合表5规定。
2.5 校准指标
2.5.1 校准指标应符合表6规定。
2.6 微调规
2.6.1 微调规的技术指标应符合表7规定。
2.7 其他技术指标
2.7.1 轴孔配合：钻杆、铅笔、墨笔插入孔后的配合，1级为 H8/g8，T级为 H9/g9。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
