【JT交通运输标准】 交通运输移动卫星VSAT通信系统技术要求

ICS03.22033.060.50
备案号：

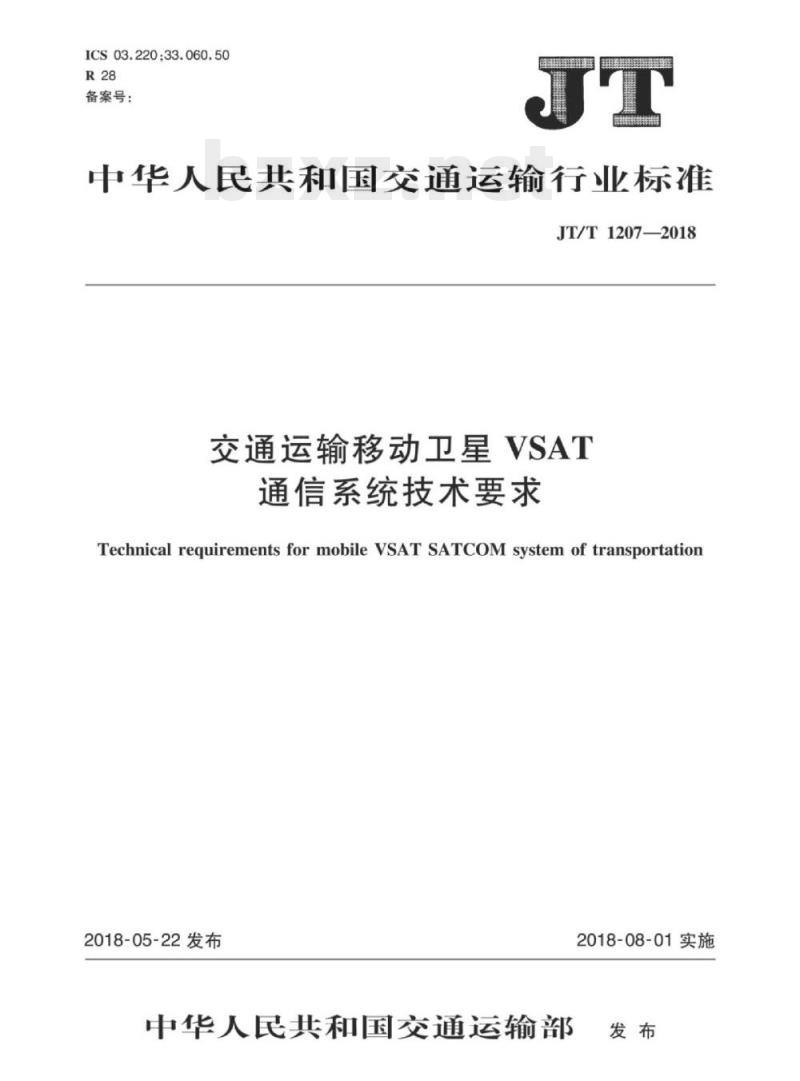

中华人民共和国交通运输行业标准JT/T1207—2018
交通运输移动卫星VSAT
通信系统技术要求
Technical requirements for mobileVSAT SATCOM system of transportation2018-05-22发布
中华人民共和国交通运输部
2018-08-01实施

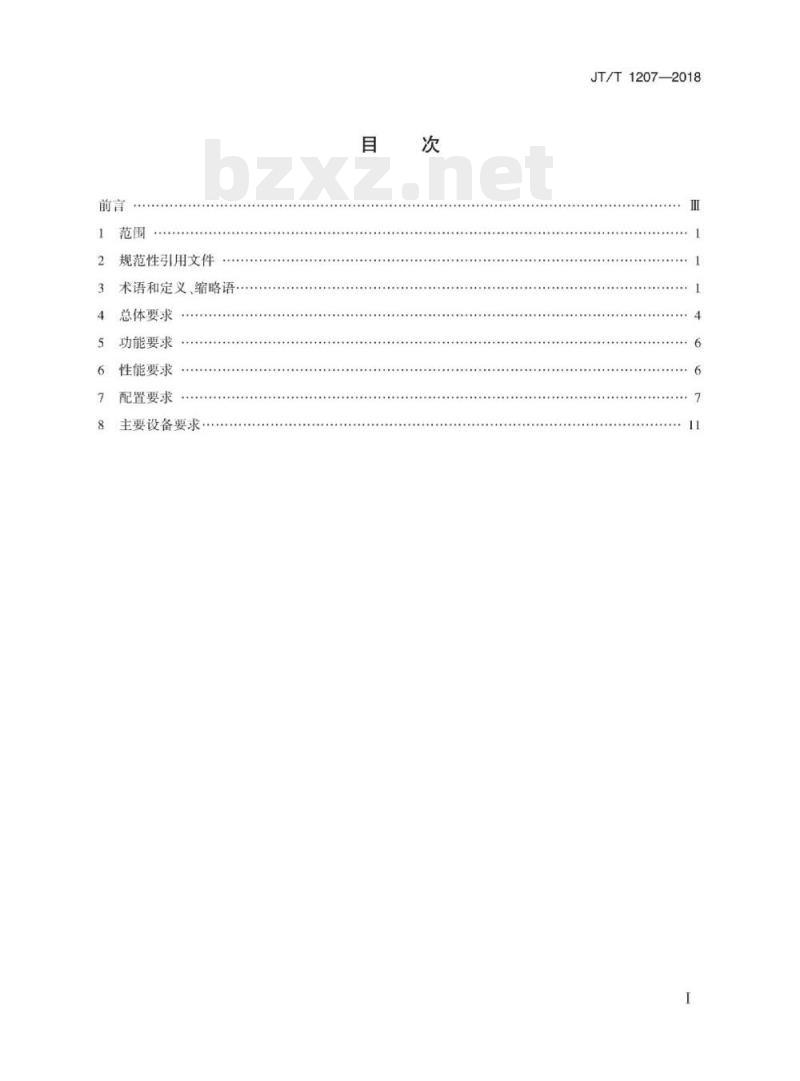

规范性引用文件
术语和定义、缩略语·
总体要求
功能要求
性能要求
配置要求
主要设备要求
JT/T1207—2018

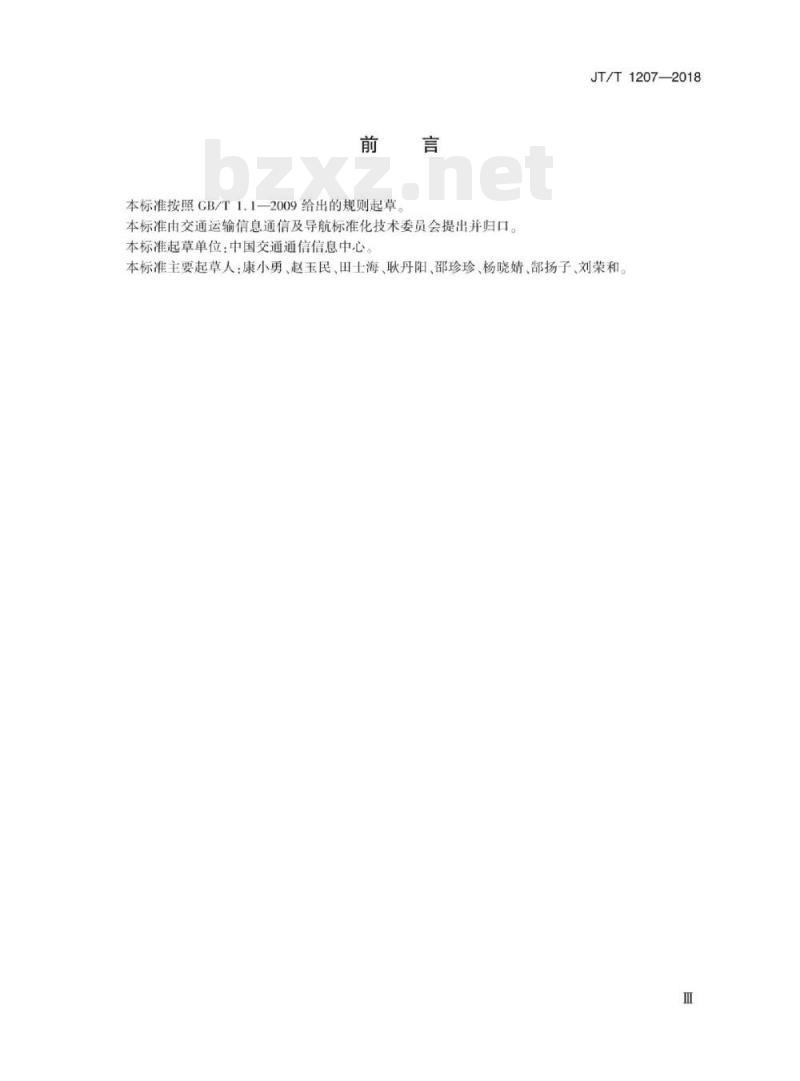

本标准按照CB/T1.1—2009给出的规则起草。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。本标准起草单位：中国交通通信信息中心。JT/T1207—2018
本标准主要起草人：康小勇、赵玉民、田土海、耿丹阳、邵珍珍、杨晓婧、部扬子、刘荣和。m
1范围
JT/T1207—2018
交通运输移动卫星VSAT通信系统技术要求本标准规定了交通运输移动卫星VSAT通信系统的总体要求，功能要求性能要求、配置要求和主要设备要求。
本标准适用于新建、改建或扩建的交通运输移动卫星VSAT通信系统2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T4208—2017
GB8702
GB/T12364—2007
GB50343
ITU-T Rec.G.711(11/88)
ITU-TRec.G.723.1(03/96)
ITU-TG.Rec.G.729(03/96)
ITU-TH.264—2005
ITU-T H.264.1—2005下载标准就来标准下载网
ITU-TH.265—2014
ITU-T H.265.1—2014
3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
外壳防护等级（IP代码）
电磁环境控制限制
国内卫星通信系统进网技术要求建筑物电子信息系统防雷技术规范话音频率的脉冲编码调制[Pulsecodemodulation（PCM）ofvoice frequencies
5.3和6.3kbit/s的速率语音编码器（Dualratespeechcoderformultimedia communicationstransimitting at5.3and 6.3kbit/s)运用共轭结构代码激励线性预测（CS-ACELP）的8kbit/s语音编码[Coding of speech at 8kbi/s using conjugate-structure alge-braic-code-excited linear prediction(CS-ACELP)通用音视频服务的先进视频编码（Advancedvideocodingforgeneric audiovisual serviece)H.264先进视频编码的一致性说明（Conformancespecificationfor ITU-T H.264 advanced video coding)高效率视频编码（Highefficiencyvideocoding）ITU-TH.265高效率视频编码的一致性说明（Conformancespecification for ITU-T H.265 high efficiency video coding)mobileVSATSATCOMsystemoftransportation交通运输移动卫星VSAT通信系统由交通运输行业主管部门统一规划、建设和管理，实现综合业务的VSAT卫星通信网络。1
JT/T1207—2018
中心站hub
交通运输移动卫星VSAT通信系统中，具备统一网络管理功能，并实现与各分中心站和小站业务通信的VSAT固定地球站。
分中心站subhub
交通运输移动卫星VSAT通信系统中，经中心站授权具备对管辖小站的网络管理功能，并实现与中心站和小站业务通信的VSAT固定地球站。3.1.4
小站terminal
交通运输移动卫星VSAT通信系统中在中心站和分中心站的网络管理控制下实现与中心站或分中心站业务通信的VSAT移动地球站，通常包括船载站、车载站和便携站。3.1.5
频分多址系统frequencydivisionmultipleaccesssystem按照频分多址载波方式回传的卫星通信系统，具备卫星资源管理功能，检测识别通信业务类型和通信业务流量变化状态，并依此进行动态分配卫星带宽的SCPC卫星通信系统。3.1.6
时分多址系统timedivisionmultipleaccesssystem按照时分多址载波方式回传的卫星通信系统，具备多星多波束卫星组网和协议处理功能，支持TDM出向载波，自适应跳频TDMA回传的卫星通信系统。3.1.7
动中通
satellitecommunication onthemove配备卫星自动跟踪天线系统和卫星通信系统，在移动状态中自动寻星，通过通信卫星接入主网络，建立卫星通信的小站
satellitecommunication onthefixed静中通
配备卫星天线系统和卫星通信系统，其天线系统仅能在静止状态下展开自动寻星，在固定地点通过通信卫星接入主网络，建立卫星通信的小站。3.1.9
便携站portableterminal
体积小、重量轻，便于拆装携带，在固定地点可快速寻星并通过通信卫星接入主网络，建立卫星通信的小站。
3.2缩略语
下列缩略语适用于本文件。
ACM：自适应调制编码（AdaptiveCodingandModulation）ACL：访问控制列表（AccessControlList）AES：高级加密标准（AdvancedEncryptionStandard）BNC：卡扣配合型连接器（BayonetNutConnector）BOD：按需分配带宽（Bandwidth-on-Demand）BPSK：二相相移键控（BinaryPhaseShiftKeying）BUC：上变频功率放大器（BlockUpConverter）CBWFQ：基于类别的加权公平排队（Class-BasedWeightedFairQueuing）2
CIR：承诺信息速率（CommittedInformationRate）CRTP：实时压缩协议（CompressedReal-TimeProtocol）CVBS：复合视频广播信号（CompositeVideoBroadcastSignal）DAMA：信道动态按需分配（DemandAssignedMultipleAccess）JT/T1207—2018
DDR3SDRAM：第三代双倍数据率同步动态随机存取存储器（Double-Data-RateThreeSynchronousDynamic Random Aecess Memory)DHCP：动态主机配置协议（DynamicHostConfigurationProtocol）DRAM：动态随机存取存储器（DynamicRandomAccessMemory）dSCPC：动态单路单载波（dynamicSingleChannelPerCarrier）DVB：数字视频广播（DigitalVideoBroadcasting）DVB-S：数字视频广播-卫星电视格式（DigitalVideoBroadcasting-Satellite）DVB-S2：数字视频广播-卫星电视格式-第二代（DigitalVideoBroadcasting-Satellite-SecondGeneration）DVMRP：距离矢量组播路由选择协议（DistanceVectorMulticastRoutingProtocol）FDMA：频分多址（FrequencyDivisionMultipleAccess）FEC：前向纠错（ForwardErrorCorrection）FSK：频移键控（FrequencyShiftKeying）FXO：外围交换局接口（ForeignExchangeOffice）FXS：外围交换用户话机接口（ForeignExchangeStation）GRE：通用路由封装（GenericRoutingEncapsulation）HDMI：高清晰度多媒体接口（HighDefinitionMultimediaInterface）HDMI-A：高清晰度多媒体接口-A型（HighDefinitionMultimediaInterfaceAType）HTTP：超文本传输协议（HypertextTransferProtocol）ICMP：互联网控制报文协议（InternetControlMessageProtocol）IGMP：互联网组管理协议（InternetGroupManagementProtocol）IGMPv3：第三版互联网组管理协议（InternetGroupManagementProtocolVersion3）IP：互联网协议（IntemetProtocol）IPv4：互联网协议第4版（IntermetProtocolv4）IPv6：互联网协议第6版（InternetProtocolv6）IPSec：互联网协议安全性（InternetProtocolSecurity）LAN：局域网（LocalAreaNetwork）LDPC：低密度奇偶校验码（LowDensityParityCheckCode）LNB：低噪声下变频器（Low-NoiseBlockDown-Converter）MCPC：多路单载波（MultipleChannelPerCarrier）MIR：最大信息速率（MaximumInformationRate）NAT：网络地址转换（NetworkAddressTranslation）NMS：网络管理系统（NetworkManagementSystem）packe/s：包每秒（packetpersecond）openAMIP：基于IP的开放式天线调制解调协议（openAntenna-ModemInterfaceProtocol）OQPSK：偏移四相相移键控（OffsetQuadraturePhase-ShiftKeying）PAL：逐行倒相（PhaseAlterationLine）PIMSM：稀疏模式独立组播协议（ProtocolIndependentMulticast-SparseMode）PldB：1分贝压缩输出功率（1dBCompression）QoS：服务质量（QualityofService）3
JT/T1207—2018
QPSK：四相相移键控（QuadraturePhase-ShiftKeying）RAID：磁盘阵列（RedundantArraysofIndependentDisks）RIPv2：第二版路由信息协议（RoutingInfomationProtocol）RJ11：注册插孔11型（RegisteredJack11)RJ45：注册插孔45型（RegisteredJack45）RMS：均方根值（RootMeanSquare）RTMP：实时消息传输协议（RealTimeMessagingProtocol）RTSP：实时流传输协议（RealTimeStreamingProtocol）symbol/s：符号每秒（symbolpersecoud）SATA：串行高级技术附件（SerialAdvancedTechnologyAttachment）SATCOM：卫星通信（SatelliteCommunieation）SCPC：单路单载波（SingleChannelPerCarrier）SDI：数字分量串行接口（SerialDigitalInterface）SIP：会话初始协议（SessionInitiationProtocol）SNMP：简单网络管理协议（SimpleNetworkManagementProtocol）STDMA：选择性时分多路访间（SelectiveTimeDivisionMultipleAccess）TCP：传输控制协议（TransmissionControlProtocol）TDM：时分多路复用（Time-DivisionMultiplexing）TDMA：时分多址（TimeDivisionMultipleAccess）ToS：服务类型（TermsofService）TPC：Turbo乘积码（TurboProductCode）UDP：用户数据报协议（UserDatagramProtocol）VCS：频分多址网络管理系统卫星链路调度（VirtualCircuitScheduler）VGA：视频图形阵列（VideoGraphicsArray）VLAN：虚拟局域网（VirtualLocalAreaNetwork）VolP：网络电话（VoiceoverIntermetProtocol）VNO：虚拟网络运营商（VirtualNetworkOperator）VSAT：甚小口径终端（VerySmallApertureTerminal）VSWR：电压驻波比（VoltageStandingWaveRatio）WEB：万维网（WorldWideWeb）
4CIF：4倍标准化图像格式（CommonIntermediateFormat）8PSK：八移相键控（8PhaseShiftKeying）16APSK：十六振幅移相键控（16-AryAmplitudePhaseShiftKeying）4总体要求
卫星通信技术体制
交通运输移动卫星VSAT通信网络的卫星频段可采用Ku频段或C频段。交通运输移动卫星VSAT通信网络所有的业务终端及基带传输设备应采用基于IP技术的通信方式。交通运输移动卫VSAT通信网络宜根据所采用的通信体制，选择相应的网络管理系统FDMA网络管理系统：适于采用FDMA、DAMA和dSCPC卫星通信体制的交通运输移动VSATa
通信网络；
TDMA网络管理系统：适于采用TDM、DVB-S2/TDMA卫星通信体制的交通运输移动VSAT通4
信网络。
4.2网络架构
4.2.1FDMA系统
交通运输移动卫星VSAT通信系统的FDMA系统组网模式分为：星状网络组网；
网状单跳网络组网；
树状网络组网。
网络架构示意如图1所示。
VSAT中心站
星状网络组网
网状网络组网
VSAT分中心站
树状网络组网
图1交通运输移动卫星VSAT通信网络FDMA系统组网架构示意4.2.2TDMA系统
JT/T1207-—2018
交通运输移动卫星VSAT通信系统的TDMA系统组网模式采用星状网络组网，网络架构示意如图2所示。
VSAT中心站
星状网络组网
图2交通运输移动卫星VSAT通信网络TDMA系统组网架构示意4.3一般要求
4.3.1交通运输移动卫星VSAT通信系统的业务功能应支持：a)
视频会议业务：
JT/T1207—2018
数据交换业务；
互联网业务；
电话业务。
交通运输移动卫星VSAT通信系统的可靠性应支持：可用度不小于99.90%；
误码率小于10-7。
交通运输移动卫星VSAT通信系统的接口要求为：用户接口采用IP；
业务应用接口采用RJ45LAN，支持IP。5功能要求
FDMA系统
FDMA系统应包括如下功能：
控制中心站、分中心站和小站之间任意建立单跳SCPC链接，并按要求组网连接；a
统一管理和动态分配卫星带宽资源；实现分中心站和小站的添加、删除和参数更改；d)
通过VCS软件进行电路预订：
通过业务ToS值触发；
注：TS值在编码器、会议终端或VolP语音网关中设置f
人工配置功能，完成电路调度操作，调整回传SCPC载波，包括修改回传载波的传输速率调制方式、纠错方式等工作参数；
具备VNO功能；
系统日志。
TDMA系统
TDMA系统应包括如下功能：
控制中心站和小站之间任意建立DVB-S2/TDMA链接，按要求组成星状网络连接；统一管理和动态分配卫星带宽资源；实现小站的添加、删除和参数更改；自动建立卫星链路，应做到：
1）远端站人网之后永远在线，系统根据远端站业务流量需求，自动按需分配带宽（TDMA时隙）；业务流量需求结束后，自动释放所占用带宽；通过业务数据包IP地址、端口号、ToS以及传输协议等进行QoS保障并触发2）
人工配置功能，完成电路调度操作，调整回传TDMA载波，包括修改回传载波的传输速率、调e
制方式、纠错方式等工作参数：f
系统日志。
6性能要求
FDMA系统
FDMA系统的性能要求如下：
应能实现多个卫星/频段的网络管理和使用：a
在同一时段内应至少有3个Ku波段和3个C波段应急通信信道；应能进行多子网管理；
JT/T1207—2018
按以下要求对交通运输移动卫星VSAT通信系统上行链路最大传输速率进行配置：1
VSAT中心站：不应小于5Mbit/s；VSAT分中心站：不应小于3Mbit/s；VSAT小站：不应小于1Mbit/s
按以下要求对交通运输移动卫星VSAT通信系统业务传输速率进行配置：1)
数据业务：不应小于64kbit/s；话音业务：不应小于8kbivs（不包含开销）；图像业务：不应小于512kbit/s；综合业务：不应小于768kbit/s。TDMA系统
TDMA系统的性能要求如下：
应能实现最多5颗不同卫星/频段的网络管理和使用；应支持DVB-S2/ACM出向载波，速率最高45Msymbol/s；应支持自适应多载波跳频TDMA回传，载波速率最大7.5Msymbol/s；应支持主站调制解调卡MN备份：应支持系统内置双向TCP/IP协议加速，支持GRE隧道传输加速：应支持系统内置组QoS，QoS（优先级排队和CBWFQ），严格优先级排队，业务应用级QoS，最大和最小CIR，速率限制等；
应支持BOD，动态调整卫星带宽占用；应支持TCP、UDP、ACL、ICMP、IGMP、动态RIPv2、静态路由、NAT以及DHCP协议；应支持动中通远端小站自动漫游切换；宜支持主站异地备份功能。
配置要求
中心站
FDMA系统中心站基本配置见表1.TDMA系统中心站基本配置见表2。FDMA中心站基本配置
设备名称
卫星天线
频分多址调制解调器
频分多址多路解调器
网络管理设备
VCS服务器
要求及说明
见8.2.1，采用1:1热备
见8.2.2，采用1:1热备
见8.3.1采用1:1热备
N：所需配备的赖分多址多路解调器的个数，取整数，见8.3.2见8.4
可提供电路预定授权，并对预定电路进行按需开通、调配和关闭。配置要求见8.4.1
