【JT交通运输标准】 公路桥涵用耐久混凝土

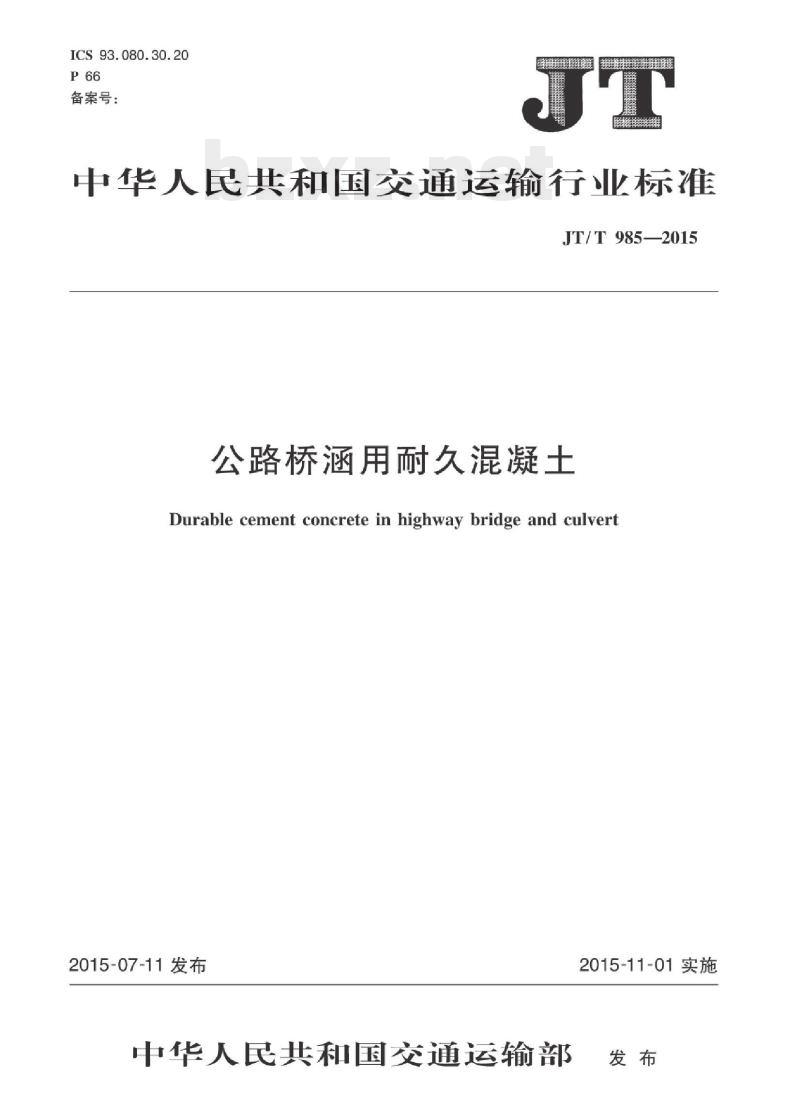

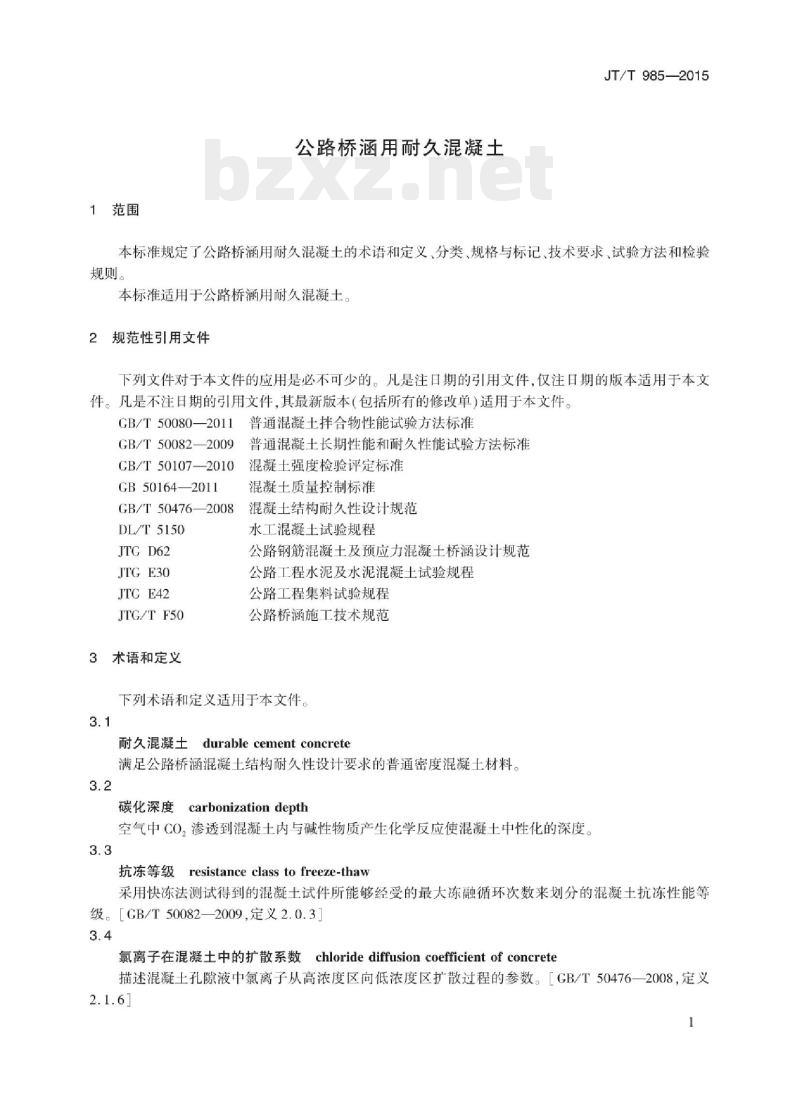

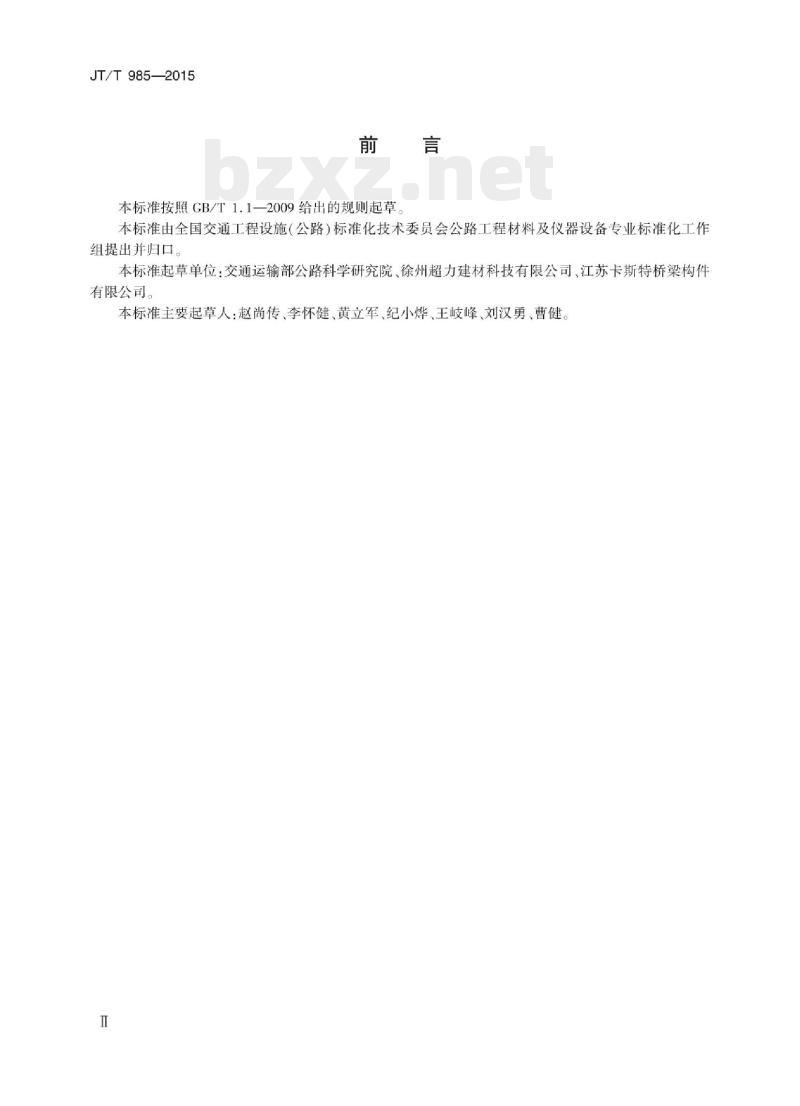

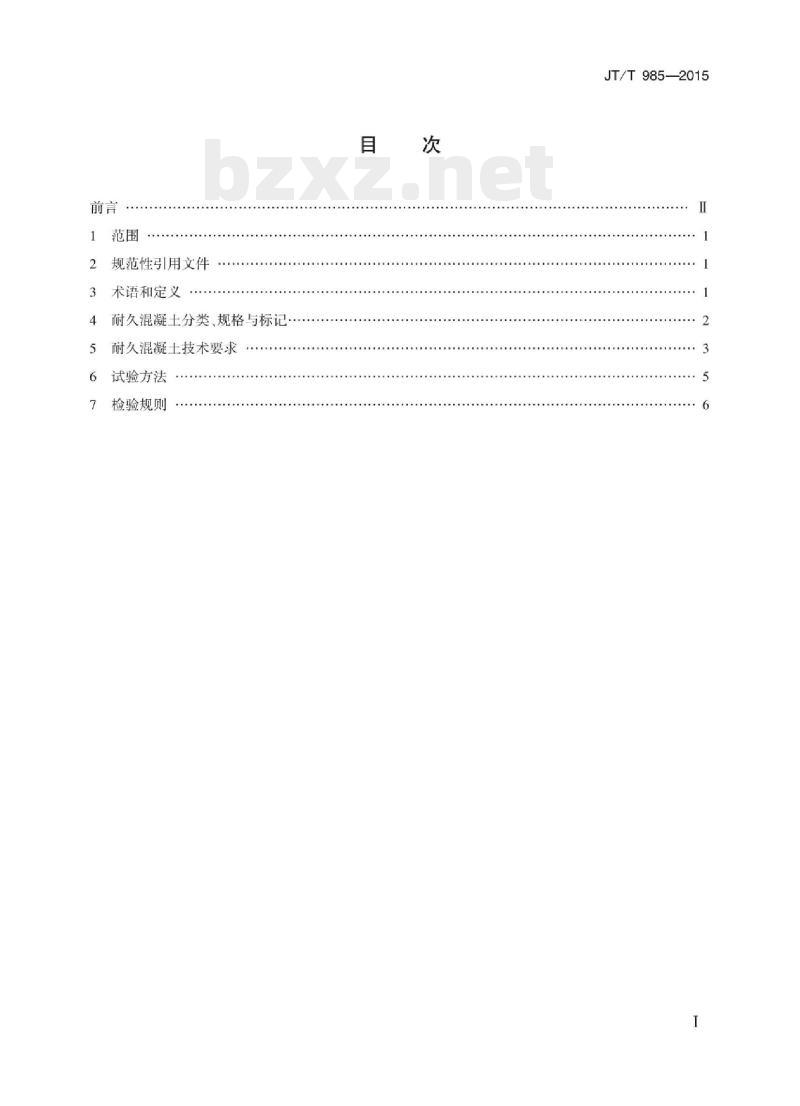

中华人民共和国交通运输行业标准 JT/T 985—2015 公路桥涵用耐久混凝土 Durable cement concrete in highway bridge and culvert 2015-07-11 发布 中华人民共和国交通运输部 2015-11-01 实施 --- 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。 本标准起草单位：交通运输部公路科学研究院、徐州超力建材科技有限公司、江苏卡斯特桥梁构件有限公司。 本标准主要起草人：赵尚传、李怀健、黄立军、纪小烨、王岐峰、刘汉勇、曹健。 --- 目次 1 范围 2 规范性引用文件 3 术语和定义 4 耐久混凝土分类、规格与标记 5 耐久混凝土技术要求 6 试验方法 7 检验规则 --- 1 范围 本标准规定了公路桥涵用耐久混凝土的术语和定义、分类、规格与标记、技术要求、试验方法和检验规则。 本标准适用于公路桥涵用耐久混凝土。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5008—2011 GB/T 50082—2009 GB/T 50107—2010 GB 50164—2011 GB/T 50476—2008 DL/T 5150 JTG D62 JTG E30 JTG E42 JTG/T 50 3 术语和定义 下列术语和定义适用于本文件。 3.1 耐久混凝土 durable cement concrete 满足公路桥涵混凝土结构耐久性设计要求的普通密度混凝土材料。 3.2 碳化深度 carbonization depth 空气中 CO₂ 渗透到混凝土内与碱性物质产生化学反应使混凝土中性化的深度。 3.3 抗冻等级 resistance class to freeze-thaw 采用快冻法测试得到的混凝土试件所能够经受的最大冻融循环次数来划分的混凝土抗冻性能等级。[GB/T 50082—2009，定义 2.0.3] 3.4 氯离子在混凝土中的扩散系数 chloride diffusion coefficient of concrete 描述混凝土孔隙液中氯离子从高浓度区向低浓度区扩散过程的参数。[GB/T 50476—2008，定义 2.1.6] 3.5 电通量 coulomb electric flux method 以按本标准 5.5.3 电通量试验方法测量得到的通过直径为 95mm 混凝土圆柱体试件截面积的电荷总量。 3.6 抗硫酸盐等级 resistance grade to sulphate of concrete 以按本标准抗硫酸盐侵蚀试验方法测量得到的混凝土试件经受硫酸盐侵蚀的最大干湿循环次数来划分的混凝土抗硫酸盐侵蚀性能等级。[GB/T 50082—2009，定义 2.0.6] 4 耐久混凝土分类、规格与标记 4.1 耐久混凝土分类 耐久混凝土分为 5 类，其类别和代号如下： a) 抗碳化混凝土（CA）； b) 抗冻混凝土（F）； c) 抗盐冻混凝土（SF）； d) 抗氯盐混凝土（CL）； e) 抗硫酸盐混凝土（SA）。 4.1.2 耐久混凝土的适用条件应符合表 1 的规定。 表 1 公路桥涵耐久混凝土适用条件 序号 | 类别 | 适用条件 ---|---|--- 1 | 抗碳化混凝土 | 遭受 CO₂ 侵蚀的一般大气环境区域桥涵 2 | 抗冻混凝土 | 桥涵冬季结冰的寒冷和严寒地区 3 | 抗盐冻混凝土 | 桥涵冬季撒盐除冰的桥涵 4 | 抗氯盐混凝土 | 海洋环境及除冰盐环境中遭受氯离子侵蚀的桥涵 5 | 抗硫酸盐混凝土 | 盐渍区和盐湖区等遭受硫酸盐侵蚀的桥涵 4.2 耐久混凝土规格 耐久混凝土规格可按表 2 划分。 表 2 耐久混凝土规格 序号 | 类别 | 规格 ---|---|--- 1 | 抗碳化混凝土 | CA1, CA10, CA20, CA30 2 | 抗冻混凝土 | F50, F100, F150, F200, F250, F300 3 | 抗盐冻混凝土 | SF8, SF12, SF16, SF20, SF24, SF28 4 | 抗氯盐混凝土 | CL2, CL4, CL6, CL8, CL10 5 | 抗硫酸盐混凝土 | SA30, SA60, SA90, SA120, SA150 4.3 标记 耐久混凝土标记应符合下列规定： a) 耐久混凝土代号用 DCC 表示； b) 混凝土耐久等级用类别和规格值表示； c) 混凝土的强度等级用 C 和混凝土强度等级值表示； d) 混凝土的落度用以 mm 为单位的落度值表示； e) 集料的最大粒径用 G 和以 mm 为单位的粗集料最大公称粒径值表示； f) 水泥品种用其代号表示。 耐久混凝土的标记如下： DCC [耐久等级]-[强度等级]-[落度]-[集料最大粒径]-[水泥品种] 示例：DCC CA10-C40-180-G19-P·0 5 耐久混凝土技术要求 5.1 一般规定 5.1.1 耐久混凝土原材料应符合国家有关标准的规定，集料宜为非碱活性集料。 5.1.2 耐久混凝土配合比设计应符合 GB/T 50476、JTG D62 和 JTG/T 50 等的规定。 5.1.3 耐久混凝土的质量控制应符合 GB 50164、JTG/T 50 的规定。 5.1.4 耐久混凝土工作性和强度应符合国家现行相关标准的规定。 5.1.5 耐久混凝土技术要求应根据所处环境条件中主要耐久性侵蚀因素确定。当所处环境中存在两种或两种以上主要侵蚀因素，侵蚀作用相当或不能明确判定何种作用显著时，混凝土宜分别满足相关耐久技术要求。 5.2 抗碳化混凝土 5.2.1 混凝土碳化深度应符合表 3 的规定。 表 3 混凝土碳化深度 d (mm) 规格 | 碳化深度 d ---|--- CA1 | 1 < d u2264 10 CA10 | 10 < d u2264 20 CA20 | 20 < d u2264 30 CA30 | (未提及完整范围) 5.2.2 混凝土水胶比不宜大于 0.45。 5.3 抗冻混凝土 5.3.1 混凝土抗冻融循环次数应符合表 4 的规定。 表 4 混凝土抗冻融循环次数 n 规格 | 抗冻融循环次数 n ---|--- F300 | n u2265 300 F250 | 250 u2264 n < 300 F200 | 200 u2264 n < 250 F150 | 150 u2264 n < 200 F100 | 100 u2264 n < 150 F50 | 50 u2264 n < 100 5.3.2 对高于 F200 的抗冻混凝土，混凝土含气量与气泡间隔系数宜分别符合表 5 和表 6 的规定。 表 5 抗冻混凝土含气量 (%) 集料最大粒径 (mm) | 9.5 | 16 | 26.5 | 37.5 ---|---|---|---|--- 混凝土高度饱水 | u2264 250 | u2264 250 | u2264 250 | u2264 250 混凝土中度饱水 | 5.5 | 5.5 | 6.0 | 5.5 混凝土高度饱水 | 5.0 | 5.0 | 5.5 | 5.0 混凝土中度饱水 | 4.5 | 4.5 | 5.0 | 4.0 表 6 抗冻混凝土平均气泡间隔系数 (数据内容根据原文整理) 5.4 抗盐冻混凝土 5.4.1 混凝土抗盐冻循环次数应符合表 7 的规定。 表 7 混凝土抗盐冻循环次数 n2 规格 | 抗盐冻循环次数 n2 ---|--- SF28 | n2 u2265 28 SF24 | 24 u2264 n2 < 28 SF20 | 20 u2264 n2 < 24 SF16 | 16 u2264 n2 < 20 SF12 | 12 u2264 n2 < 16 SF8 | 8 u2264 n2 < 12 5.4.2 混凝土含气量与气泡间隔系数宜符合表 5 和表 6 的规定。 5.5 抗氯盐混凝土 5.5.1 氯离子在混凝土中的扩散系数应符合表 8 的规定。 表 8 氯离子在混凝土中的扩散系数 ng u00d7 10^-12 规格 | 氯离子扩散系数 ng ---|--- CL2 | ng u2264 2 CL4 | 2 < ng u2264 4 CL6 | 4 < ng u2264 6 5.5.2 混凝土电通量宜满足表 9 的规定。 表 9 混凝土电通量 规格 | 电通量 C ---|--- CL2 | u2264 1000 5.6 抗硫酸盐混凝土 5.6.1 混凝土抗硫酸盐循环次数应符合表 10 的规定。 表 10 规格 (部分) ---|--- SA150 | (数据缺失)
