【JT交通运输标准】 行驶温度记录仪技术要求和检验方法

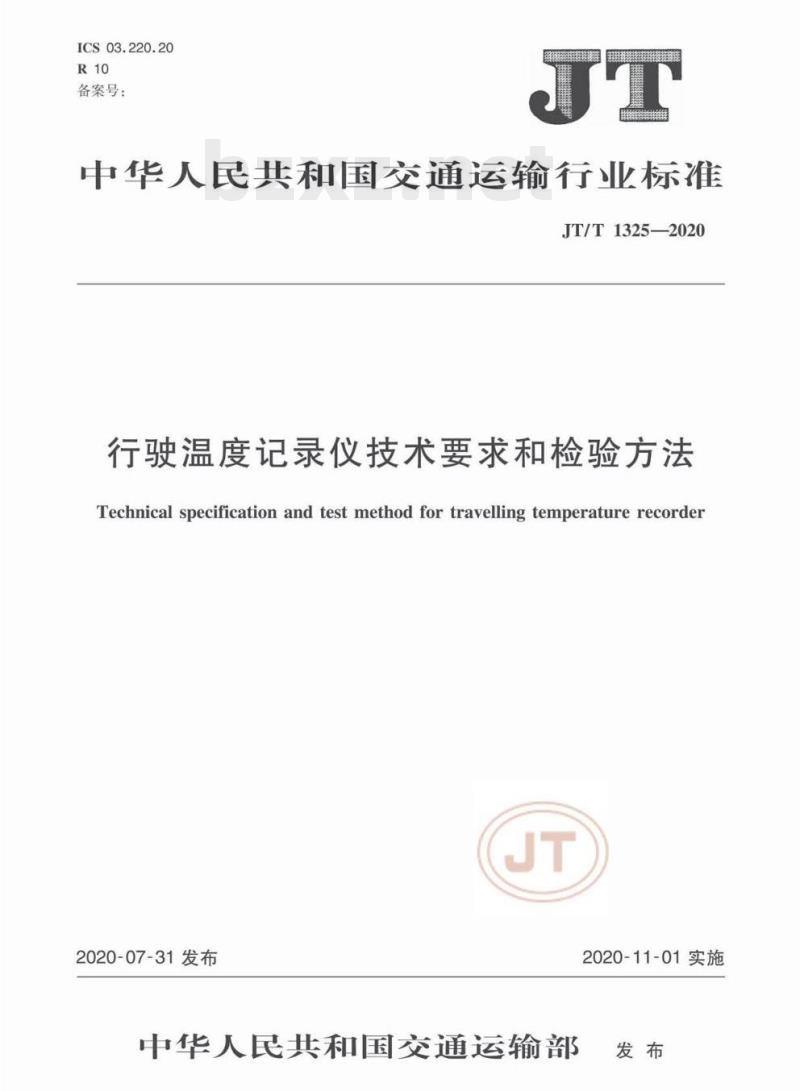

ICS03.220.20
备案号：
中华人民共和国交通运输行业标准JT/T1325—2020
行驶温度记录仪技术要求和检验方法Technical specification and test method for travelling temperature recorderJT
2020-07-31发布
中华人民共和国交通运输部
2020-11-01实施

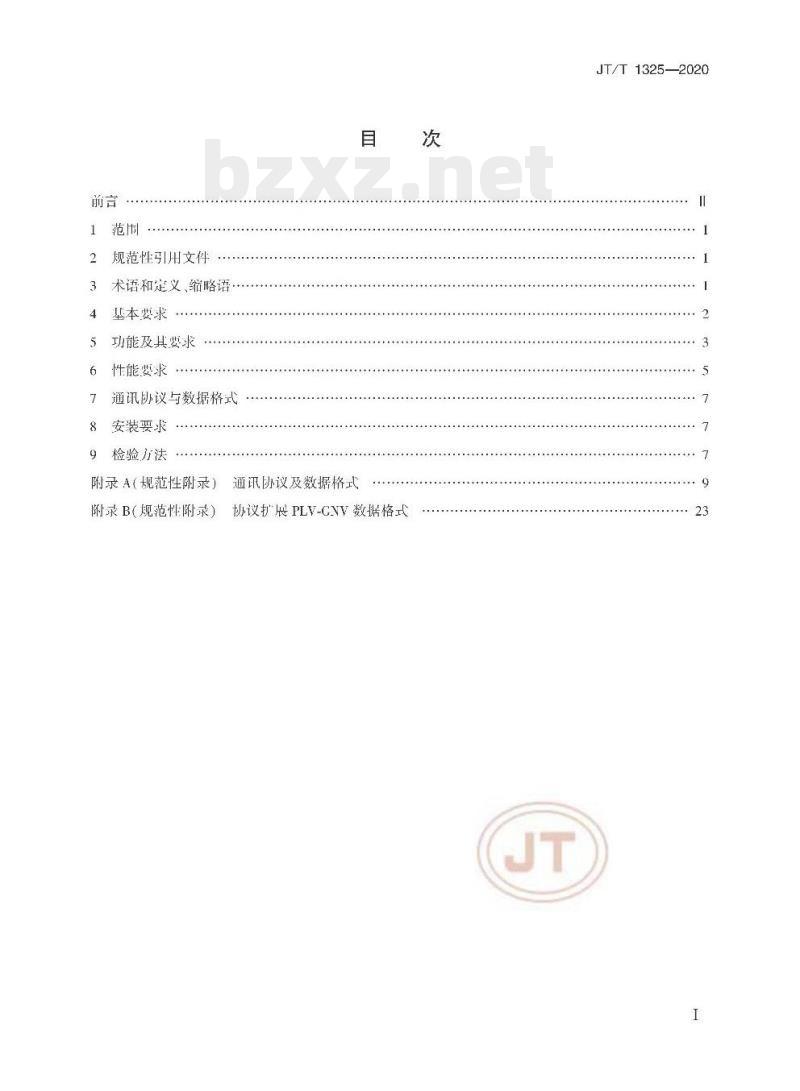

规范性引用文件
术语和定义、缩略语
基本要求
功能及其要求
性能要求
通讯协议与数据格式
安装要求
检验方法
附录A(规范性附录）
附录B（规范性附录）
通讯议及数据格式
协议扩展PLV-CVV数据格式
JT/T1325-—2020
JT/T1325—2020

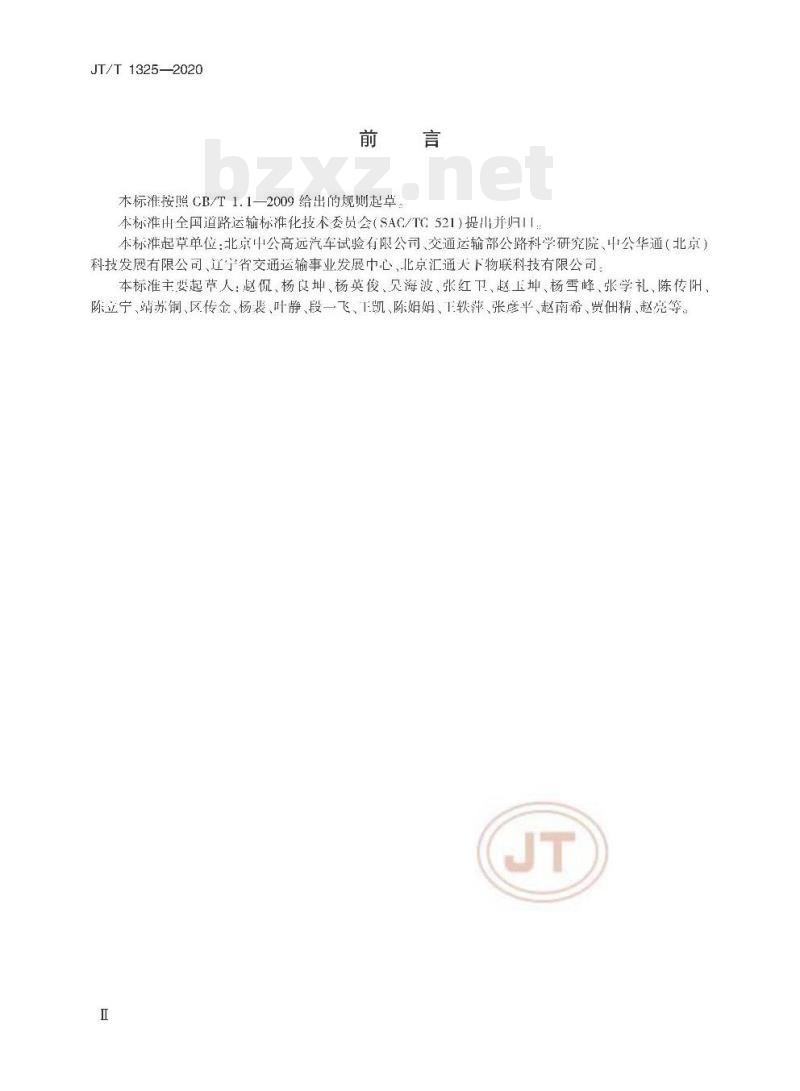

本标准按照CB/T1.1—2009给出的规则起草本标准由全国道路运输标准化技术委员会（SAC/TC521）提山并归II：本标准起草单位：北京中公高远汽车试验有限公司、交通运输部公路科学研究院、中公华通（北京）科技发展有限公司、辽宁省交通运输事业发展中心，北京汇通大下物联科技有限公司本标准主要起节人：赵侃、杨良坤、杨英俊、吴海波、张红卫、赵玉坤、杨雪峰、张学礼、陈传阳、陈立宁、靖苏铜、区传金、杨畏、叶静、段一飞、下凯、陈娟娟、工轶萍、张彦平、赵南希、贾精、赵亮等。JT

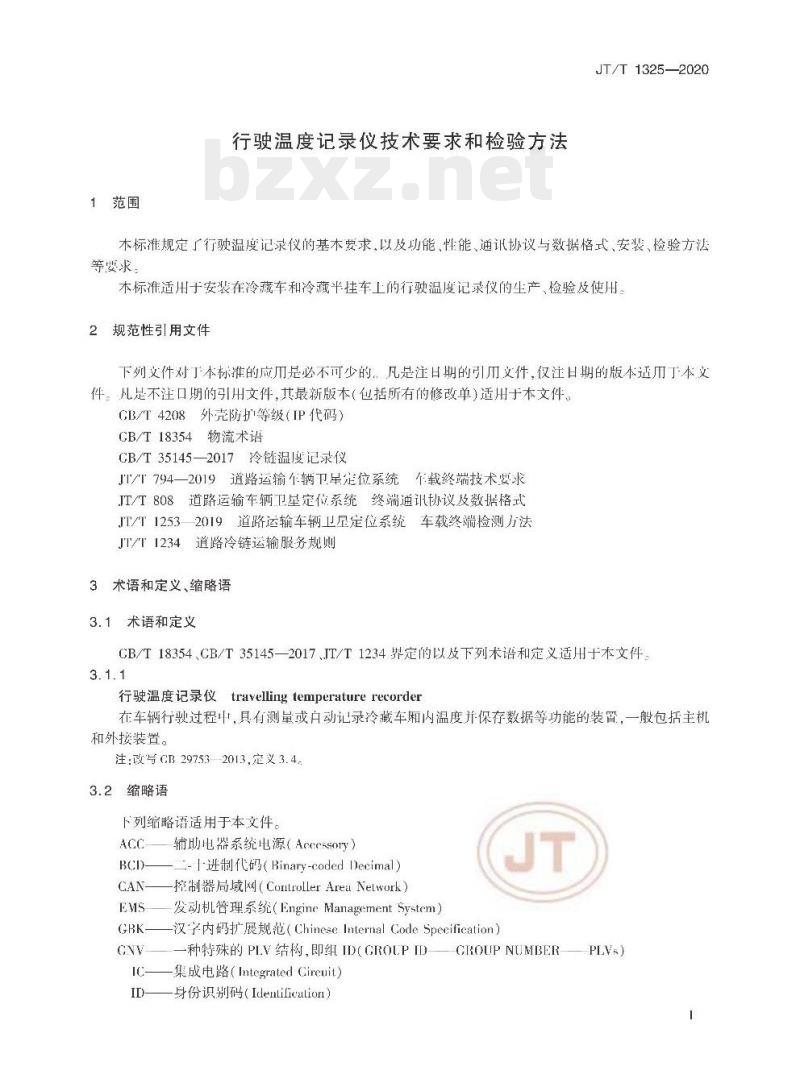

1范围
行驶温度记录仪技术要求和检验方法JT/T1325-—2020
本标准规定了行驶温度记录仪的基本要求，以及功能、性能、迪讯协议与数据格式、安装、检验方法等要求
本标准适用于安装在冷藏车和冷藏半挂车工的行驶温度记录仪的生产、检验及使用2规范性引用文件
下列文件对于本标推的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用丁本文件。凡足不注口期的引用文件，其最新版本（包括所有的修改单适用于本文件。CB/T4208外壳防扩等级（IP代码）CB/T18354物流术语
CB/T35145—2017冷链温度记录仪JT/T794一2019道路运输个辆卫呈定位系统个载终端技术要求JT/T808道路运输车辆卫星定位系统终端通讯协议及数据格式JT/T12532019道路运输车辆卫星定位系统车载终端检测方法JT/T1234道路冷链运输服务规则3术语和定义、缩略语
3.1术语和定义
CB/T18354，CB/T35145—2017、JIT/T1234界定的以及下列术语和定义适用于本文件3.1.1
行驶温度记录仪travellingtemperaturerecorder在车辆行驶过程中，具有测量或白动记录冷藏车内温度并保存数据等功能的装置，一般包括主机和外接装置。
注：改写CB297532013,定义3.4，3.2缩略语
下列缩略语适用于本文件。
辅助电器系统电源（Accessory）二-十进制代码（Binary-codedDecimal）控制器局域网（ConrollerArealNelwork）发动机管理系统（EngineManagementSystem）汉字内码扩展规范（ChineseInternalCodeSpecification）一种特殊的PLV结构，即组ID(GROUPIDCROUPNUMBER集成电路（IntegratedCircuit)身份识别码（Identiication）
JT/T1325—2020

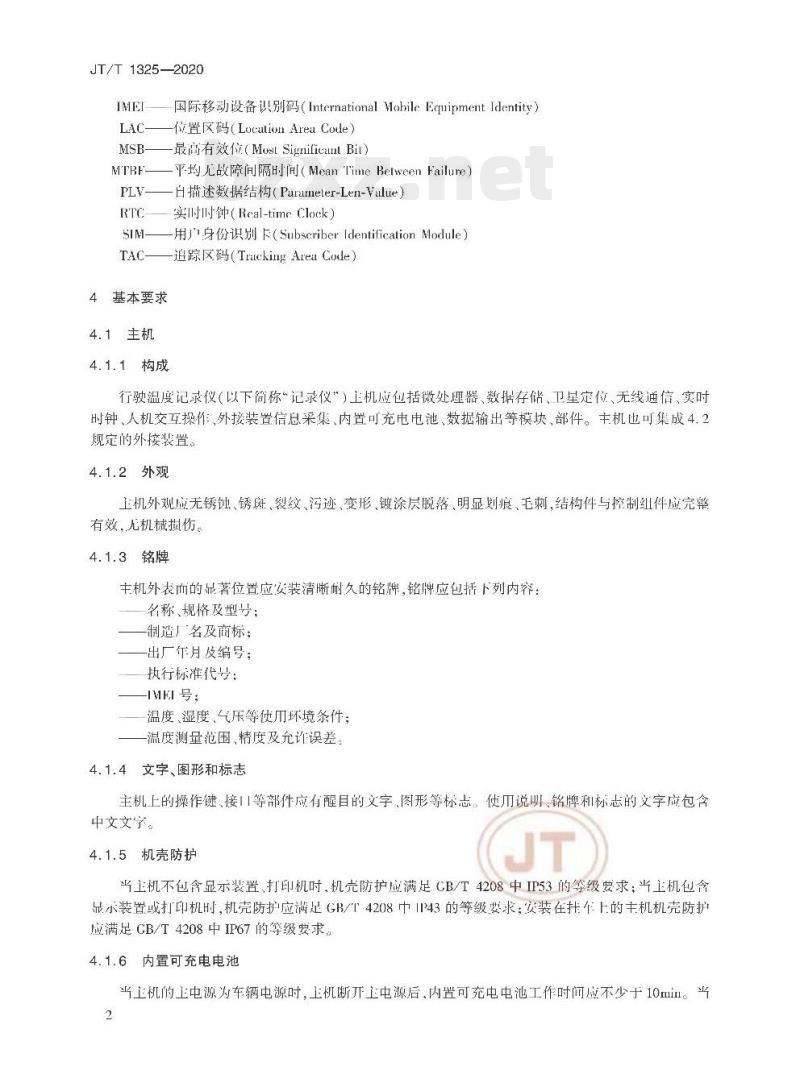

4基本要求
4.1主机
4.1.1构成
国际移动设备识别码（InternationalMohileEquipmentIdentity）位置区码（LocationAreaCode）最高有效位（Mosl SigrificantBit）平均儿故障间隔时间（MeanTimeBetweenFailure）白描述数据结构（Parameler-Len-Value）实时时钟（Real-timeClock）
用广身份识别卡（SubscriberIdentificationModule）迫踪区码（TrackingAreuCode）行驶温度记录仪（以下简称“记录仪”）主机应包括微处理器、数据存储、卫星定位、无线通信、实时时钟、人机交互操作外接装置信息采集、内置可充电电池，数掘输出等模块、部件。主机也可集成4，2规定的外接装置。
4.1.2外观
主机外观应无锈蚀、锈斑、裂纹、污迹、变形、镀涂层脱落、明显划痕、毛刺,结构件与控制组件应完整有效，无机械损伤。
4.1.3铭牌
主机外表而的品著位置应安装清晰耐久的铭牌，铭牌应包括下列内容：名称、规格及型号：
-制造厂名及商标；
—一出厂年月及编号；
执行标准代号：
IMEI号：
温度、湿度、气压等使用环境条件：一温度测量范围、精度及允许误差：4.1.4文字、图形和标志
主机上的操作键、接！等部件应有醒目的文字、图形等标志，使用说明、铭牌和标志的文字应包含中文文字。
4.1.5机壳防护
当主机不包含显示装置、打印机时，机壳防护应满足CB/T4208中IP53的等级要求；当主机包含显小装置战打印机时机壳防护麻满足GB/T4208巾1P43的等级要求：装在托个上的主机机壳防护应满足CB/T4208中IP67的等级要求。6内置可充电电池
当上机的上电源为车辆电源时，上机断开上电源后，内置可充电电池工作时间应不少于10min。当2
JT/T1325-—2020
主机的主电源为主机内置可充电电池时，记录仪在正常使用条件下内置可充电电池的连续工作时问扇不少于72h。
4.2外接装置
外接装置应包括温度传感器、卫星定位天线、无线通信天线、打印机、警示装置、显示装置、车厢门开闭状态检测装置。外接装宵还可扩展其他装置5功能及其要求
5.1功能
记录仪的基本功能应符合表「的要求。5.1.1
记录仪的基本功能
巡检响应
温度测量
温度记录，显示、上传及温度范围设定温度数据检索、导出和打印。
驾驶员身份
信息采集
车辆载货状态
车厢门开闭状态”
标推时钟
行驶记录
人工报警
电池欠压提醒
断电提醒
故障提醒
超溢报警
数据安全”
终端管理
人机交丘
多中心接人
冷藏车
注1：“○”表示应具有的功能“△“表示可选功能，”×”表示不必具有的功能：安装车辆类型
冷截挂车
注2：与道路运输车辆卫星定位车载终端比较，标注”+\的功能为记录仪特有功能，未标注”“的功能与JT/T794-2019的相成功能一致：
注3：记录仪宜兼容/包括道路运输车辆卫星定位车载终端的功能。3
JT/T1325—2020
5.1.2记录仪还可扩展其他功能，5.2基本功能要求
5.2.1自检
应能通过警示装置或显示装置表示主机和外接装置是否处于正常的状态。若出现故障，应通过警小装置或显示装置指示故障类型，记录并上传故障信息。5.2.2巡检响应
应对平台下发的邀检指令及时响应，记录并下传自检结果5.2.3温度测量
应能测量每路温度传感器所处环境空气温度，温度测量的基本误差、重复性误差、允差、漂移，响应时问应符合6.2的要求，
5.2.4温度记录、显示、上传及温度范围设定5.2.4.1主机应记录每-路温度数据，温度记录最大时间间隔应不超过30s。5.2.4.2主机与平台通信中断时，主机应行储不少于168h内未上传的温度数据，并保证主机主电源断电时数据不去失。
5.2.4.3温度数据显示应符合下列要求：-实时显示每一路温度传感器实际测量的温度值：分辨力应不低于0.1C；
一显示方式应包括数字式
具有背光功能，
5.2.4.4温度数据上传应符合下列要求：一般情况下，温度数据上传最大时间问隔应不超过1205，上传的数据应包括问隔时问内记录的全部温度数据；
任一路温度传感器实际测量的温度值超出温度设定范围时，温度数据上传最大时问问隔应不超过30s。
5.2.4.5温度范用设定应符合下列要求：可迪过主机人上设定最高温度（或者最高温度与最低温度），过可迪过平台尚丰机发送温度范围指令；
过丰机人工设定的温度范围与平台下发的温度范围不·致时，以平台发送的温度范围为准：
一对于资装在具有多个温区的个辆上的记录仪，应能根据不同温区设定不同的温度范围；一对于安装在未划分温区的车辆上的记录仪，应仪能设定唯一的温度范围。5.2.5温度数据检索、导出和打印主机应能检索、导山以及打印每一路温度数据：5.2.6信息采集
5.2.6.1驾驶员身份
应能逆过IC卡道路运输证采集驾驶员从业资格证信息，同时也可以采用人脸识别、指纹识别等技4
术采集驾驶员身份信息：记录并上传驾驶员身份信息5.2.6.2车辆载货状态
JT/T1325-—2020
应能过人工输人，视频、称重等技术识别车辆是否载货.记录和上传午辆载货状态信息5.2.6.3车厢门开闭状态
应能采集车门开闭状态信总，记录并上传车厢门开闭状态信息。5.2.6.4标准时钟
主机应能通过卫星导航授时、网络授时等方式获取标准时问5.2.6.5其他可扩展信息
主机可采集但不限于图像、视频，制冷机组工作状态等信息。主机采集图像信息，视频信息时，图像信息和视频信息应符合下列要求：-JT/T794—2019中5.4.6,5.4.7的要求一由于超过设定温度范围触发警小时，应同时包括温度，时间地理位置坐标信息5.2.7警示
5.2.7.1人T报警、电池欠压提醒、断电提醒、故障提醒应符合JT/T7942019中5.9.2和5.9.3的要求，
5.2.7.2当仟一路温度传感器实际测量的温度值超过设定的温度范用时应白动触发超温提醒，上机应立即以声和光等方式警示驾驶员，并向平台发送超温提醒信息。超温提醒信息应包括温度、时间、地理位臀坐标、车速、驾驶员信息、车厢门开闭状态等信息，超温提醒信息还可包括其他扩展信息，5.2.8休眠
主机应具有车辆启动点火检测功能（安装在挂车主机除外），当条件满足时向平台发送主机休眠信号并进入休眠状态，主机在休眠状态下应满足下列要求：-关闭除无线迪信模快外其他不必要外接设备，卫星定位模快需要工传时白动唤醒；一终端在休眠期间，其平均功率不超过1.5W。5.2.9数据安全
主机中存储的数据应符合下列要求：主机中记录的数据应无法进行更收，数据导出文件格式至少应有种为不可修改的加密文件格式：
一工机操作系统软件质具备用户登录权限管理、操作口志管理原始历史数据保存等功能：-主机应具备数据掉电保护功能，主机更换电池后，历史数据应叮进行完整的读取，并可保存成相应的历史数据文件：
5.2.10其他
定位、通信、行驶记录、上机管理、人机交.、多中心接人功能应分别符介JT/T794一2019中5.2、5. 3,5. 5 ,5. 10,5. 11 5. 13 的要求6性能要求
整机可靠性
在连续愁定工作条件下，MTBF应不小于8000h5
JT/T1325-—2020
6.2温度测量
基本误差
温度显示值的基本误差（4）应不超过标称的允许基本误差限（K，单位为℃），且不大于±0.5℃。6.2.2重复性误差
温度显示值的测量重复性误差应不人于K/4。6.2.3与影响量有关的误差
当对记录仪施加影响量时，温度显示值允许变化量应符合表2的要求表2温度显示值的影响量允许值
影响量
电源变化
环境温度
环境相对显度
机械振动
射频电磁场
外界徽场
6.2.4漂移
影响量变化
(1±10%)ta
在标称工作坏境温度的上、下限内变化在标称1作环境湿度的上、下限内变化10TTz~60Tlz位移振幅：0.075mm；601Iz~2000TTz加速度幅值：49m/s3V/m,80MHz ~1.0GHz
3V/m.1.4CHz ~2.0CHz
3V/m.2.0GHz~2.7GHz
始动漂移量应不大丁K/4
充许变化量
6为主机的额定电压
平均得变化10%℃
6.2.4.230日的长期漂移量应不大于K/2，连续T作30日后，其显示值的基本误差、再复性误差仍应符个6.2.1.6.2.2的要求，
响应时间
时问常数T应符合下列要求：
温度传感器与上机集成的，不人于10min；温度传感器为主机外接的，不大于1min。6.3其他性能
卫星定位模块、无线通信模块、电气适应性、机械坏境适应性、电磁兼容性应分别符个JT/T794-2019中6.2、6.3.6.4、6.5.2、6.6的要求。6
7通讯协议与数据格式
正机与平台的迪讯协议与数据格式应符合附录A和附录B的要求。8安装要求
8.1基本要求
JT/T1325-—2020
8.1.1外接装置应安装牢固，布线应符合JT/T794-2019中7.4的要求且不应收变个辆原有电气结构与布线。
8.1.2天线的安装应符介.IT/T794—2019中7.3的要求。8.2主机
正机应安装牢固且符个.IT/T794一2019中7.2的求，对于冷藏挂车，上机可安装在挂车工也可安装在牵引车上。
8.3温度传感器
不应与车壁及其他物体接触，安装方式应易于调试、测试及史换。8.4警示装置和显示装置
应安装在驾驶员在正常驾驶位置时，能准确、方使接收到警示和显小信息的驾驶室内的位置。8.5调试与测试
主机和外接装置安装究毕后应进行调试，各项功能正常，并按照9.3.2.1的要求进行温度测试，9检验方法
9.1基本要求检查
用检视的方式进行检查
9.2功能及其要求核查
通过平台指令、操作上机的方式核查9.3性能要求检测
9.3.1整机可靠性
整机可靠性按JT/T1253-2019中7.1的方法进行测试，9.3.2温度测量
9.3.2.1基本误差、复性误差接CB/T351452017中6.2的方法进行测试：9.3.2.2电源变化、射频电磁场、外界磁场、环境温度变化、环境相对湿度、机械振动对温度测量影响试验按GB/T35145—2017中6.3.2,6.3.3、6.3.5,6.3.66.3.7和6.3.8的方法进行测试。9.3.2.3温度漂移按CB/T35145—2017中6.4的方法进行测试7
JT/T1325—2020
时间常数T接CB/T351452017中6.5的方法进行测试9.3.2.4
其他性能
卫星定位、无线通信、电气适应性、环境适应性，磁兼容性分别按IT/T1253一2019中7.3~7.67.7.2和7.7.3的方法进行测试。JT
A.1基本要求
附录A
（规范性附录）bzxZ.net
通讯协议及数据格式
JT/T1325-—2020
记录仪与平台的数据通讯协议基础、通信连接、消息处理、通用数据传输类、加密类协议应符合JT/T808的要求。
A.2数据格式
一般要求
数据格式应符合JT/T808的要求
A.2.20x8103设置参数
消息1I):0x8103
表A.定义了参数消息体数据格式，表A.2定义了参数项数据格式，表A.3定义了各参数项定义及说明,表A.4定义了温度传感器参数。表A.1参数消息体数据格式
起始字节
参数Ⅲ
参数长度
参数值
参数TD
0-00A0
0x0041
0x0042
0x00A4
0x00A5
参数总数
参数项列表
数据类型
数据炎型
数据类型
参数项数据格式
描述及要求
参数项格式见表A.2
描述及要求
参数ID定义及说明见表A.3
若为多值参数，消息中使用多和同Ⅲ参数项表A.3各参数项定义及说明
捕述及要求
冷能功能启用开关（1:开启0:关闭）压缩机开启（1：高电平为开启：0.低电平为关闭）报警执行方武（1:按任务执行;2：按时间段执行)温度记录时间间隔
温度数据1报时间间隔（正常行驶态）温度数据1：报时间间隔（报管态）9
