【JT交通运输标准】 港口台架式起重机

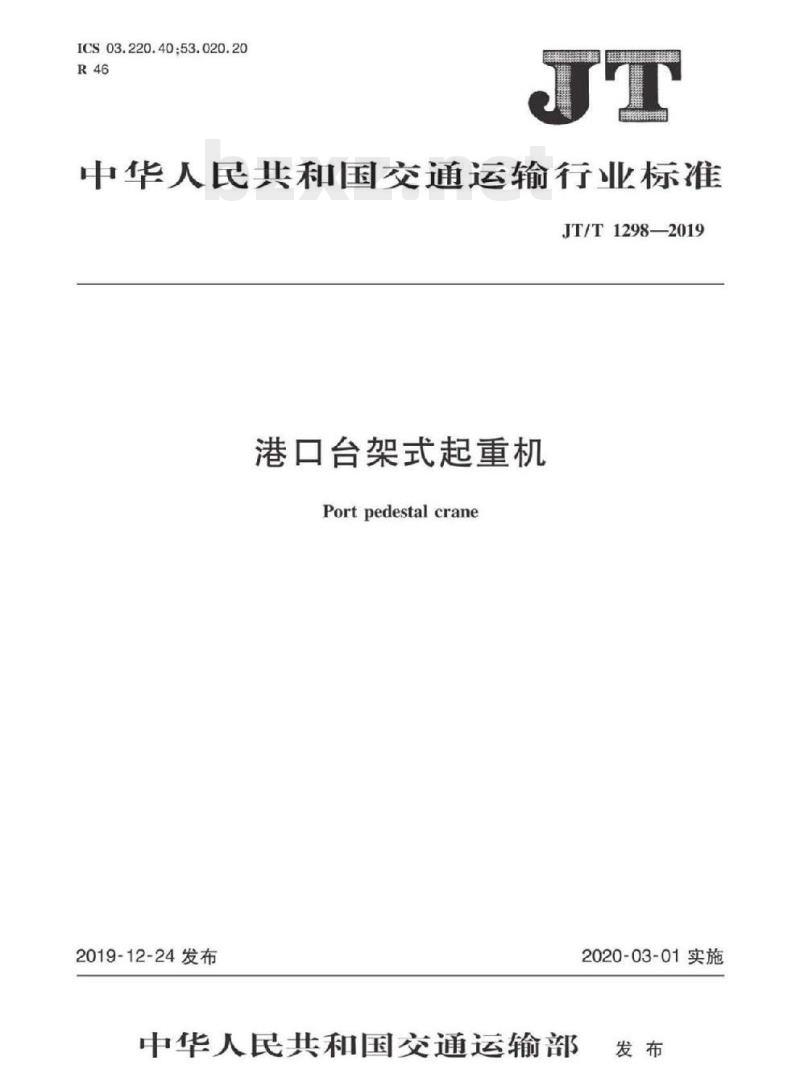

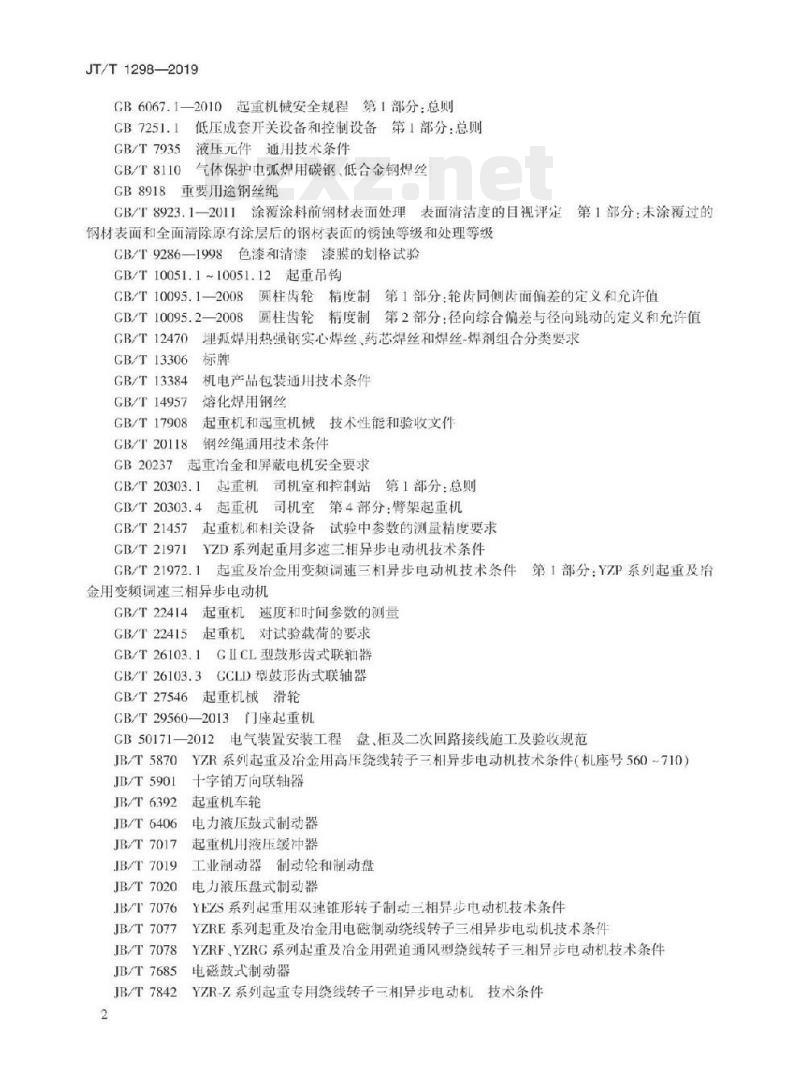

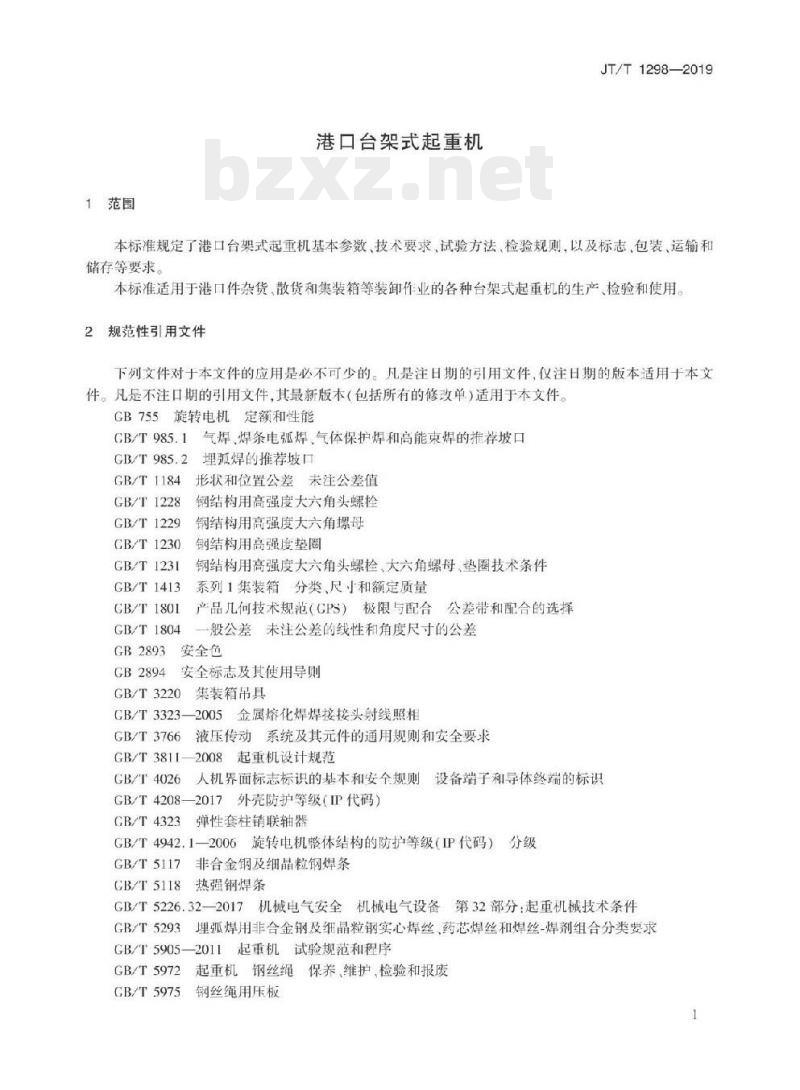

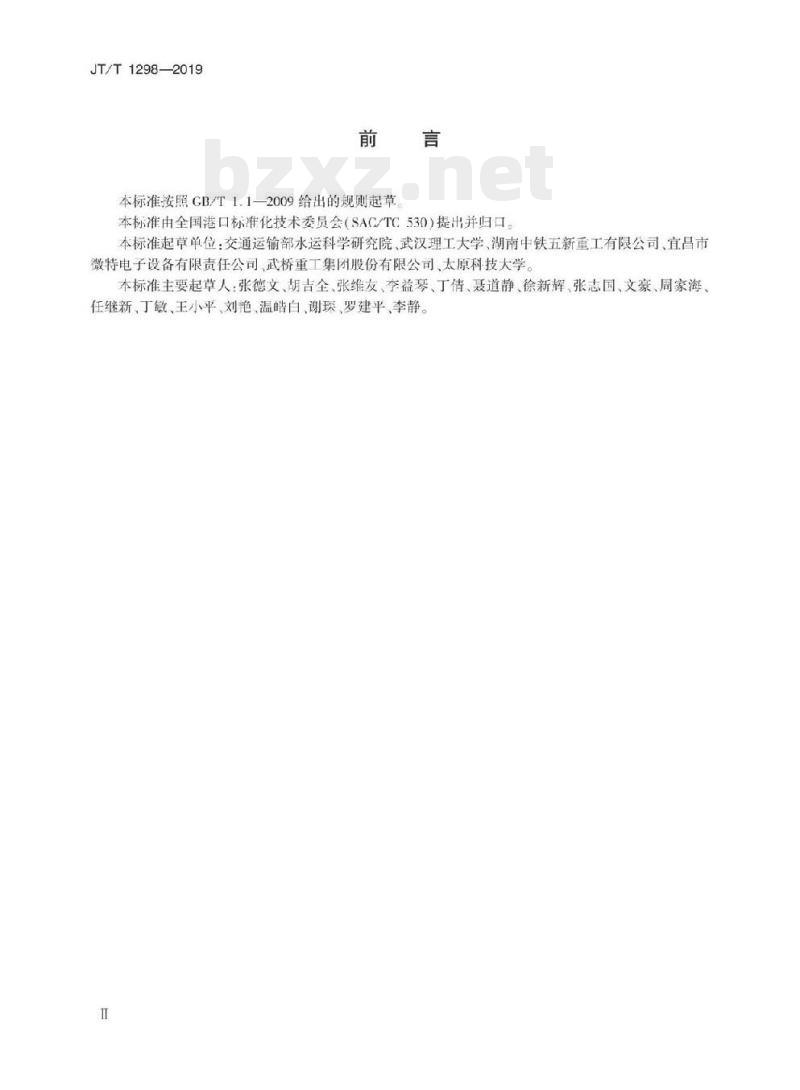

中华人民共和国交通运输行业标准 JT/T1298-2019 港口台架式起重机 Port pedestal crane 2019-12-24 发布 2020-03-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由全国港口标准化技术委员会（SAC/TC530）提出并归口。 本标准起草单位：交通运输部水运科学研究院、武汉理工大学、湖南中铁五新重工有限公司、宜昌市微特电子设备有限责任公司、武桥重工集团股份有限公司、太原科技大学。 本标准主要起草人：张德文、胡吉全、张维友、李益琴、丁倩、聂道静、徐新辉、张志国、文豪、周家海、任继新、丁敏、王小平、刘艳、温皓白、谢琛、罗建平、李静。 1 范围 本标准规定了港口台架式起重机基本参数、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求。 本标准适用于港口件杂货、散货和集装箱等装卸作业的各种台架式起重机的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，引用的日期版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 755 旋转电机定额和性能 GB/T 985.1 气焊，焊条电弧焊，气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 1184 形状和位置公差 GB/T 1228 未注公差 GB/T 1229 线性和角度尺寸的公差 GB/T 1230 极限与配合 GB/T 1231 公差带和配合的选择 GB/T 1413 产品几何技术规范（CPS） GB/T 1801 安全色 GB/T 1804 安全标志及其使用导则 GB 2893 钢结构用高强度大六角头螺栓 GB 2894 钢结构用高强度大六角螺母 GB/T 3220 钢结构用高强度垫圈 GB/T 3323 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件系列 GB/T 3766 集装箱分类、尺寸和额定质量 GB/T 3811-2008 起重机设计规范 GB/T 4026 液压传动系统及其元件的通用规则和安全要求 GB/T 4208-2017 设备端子和导体终端的标识 GB/T 4323 外壳防护等级（IP代码） GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5118 热强钢焊条 GB/T 5226.3-2017 机械电气安全 机械电气设备 第32部分：起重机械技术条件 GB/T 5293 埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝-焊剂组合分类要求 GB/T 5905-2011 起重机试验规范和程序 GB/T 5972 起重机钢丝绳保养、维护、检验和报废 GB/T 5975 钢丝绳用压板 GB 6067.1-2010 起重机械安全规程 第1部分：总则 GB 7251.1 低压成套开关设备和控制设备 第1部分：总则 GB/T 7935 液压元件通用技术条件 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB 8918 重要用途钢丝绳 GB/T 8923.1 涂覆涂料前钢材表面处理 GB/T 9286 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级 GB/T 10051.1~10051.12 起重吊钩 GB/T 10095.1-2008 轮柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T 10095.2-2008 轮柱齿轮精度制 第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 12470 标牌 GB/T 13306 机电产品包装通用技术条件 GB/T 13384 熔化焊用钢丝 GB/T 14957 起重机和起重机械技术性能和验收文件 GB/T 17908 钢丝绳通用技术条件 GB/T 20118 起重冶金和屏蔽电机安全要求 GB/T 20303.1 起重机司机室和控制站 第1部分：总则 GB/T 20303.4 起重机司机室 GB/T 21457 起重机第4部分：臂架起重机 GB/T 21971 起重机和相关设备试验中参数的测量精度要求 GB/T 21972.1 起重及冶金用变频调速三相异步电动机技术条件 第1部分：Y7P系列起重及冶金用变频调速三相异步电动机技术条件 GB/T 22414 起重机速度和时间参数的测量 GB/T 22415 起重机对试验载荷的要求 GB/T 26103.1 GICL型鼓形齿式联轴器 GB/T 26103.3 GCLD型鼓形齿式联轴器 GB/T 27546 起重机械滑轮 GB/T 29560-2013 门座起重机 GB 50171-2012 电气装置安装工程盘、柜及二次回路接线施工及验收规范 JB/T 5870 YZR系列起重用多速三相异步电动机技术条件 JB/T 5901 YZR-Z系列起重专用绕线转子三相异步电动机技术条件 JB/T 6392 起重机车轮 JB/T 6406 电力液压鼓式制动器 JB/T 7017 起重机用液压缓冲器 JB/T 7019 工业制动器制动轮和制动盘 JB/T 7020 电力液压盘式制动器 JB/T 7076 YEZS系列起重用双速锥形转子制动三相异步电动机技术条件 JB/T 7077 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件 JB/T 7078 YZRF、YZRG系列起重及冶金用强迫通风型绕线转子三相异步电动机技术条件 JB/T 7685 电磁鼓式制动器 JB/T 7842 起重机用三支点减速器 JT/T 846 水运工程质量检验标准 3 术语和定义 下列术语和定义适用于本文件： 3.1 港口台架式起重机 (Port pedestal crane) 下部为可沿轨道运行的台架，台架下方不能通过铁路或公路车辆的可回转的臂架型起重机。 4 基本参数 4.1 按照 GB/T 3811-2008 中表 A.3 和表 B.3，港口台架式起重机（以下简称起重机）整机工作级别与机构工作级别见表 1。 表 1 起重机整机工作级别与机构工作级别 | 序号 | 起重机类型 | 整机工作级别 | 起升 | 变幅 | 回转 | 运行 | 工作条件 | |---|---|---|---|---|---|---|---| | 1 | 吊钩起重机 | A6 | M6 | M4 | M5 | M3 | 较繁重 | | 2 | 吊钩起重机 | A7 | M7 | M5 | M6 | M4 | 中等载荷 | | 3 | 抓斗、电磁吸盘、集装箱起重机 | A7 | M7 | M6 | M6 | M4 | 较频繁重载 | | 4 | 抓斗、电磁吸盘、集装箱起重机 | A8 | M8 | N7 | M7 | M4 | 频繁重载 | 4.2 起重机的基本参数系列见表 2。 表 2 基本参数系列 | 序号 | 参数名称 | 参数系列 | 单位 | |---|---|---|---| | 1 | 额定起重量 | 5, 10, 16, 25, 40, 45, 50, 60 | t | | 2 | 工作幅度 | 12.5, 16, 20, 22, 25, 30 | m | | 3 | 起升高度 | 8, 10, 12, 15, 20 | m | | 4 | 下降深度 | 5~20 | m | | 5 | 起升速度 | 10~60 | m/min | | 6 | 变幅速度 | 15~40 | m/min | | 7 | 回转速度 | 0.5-2 | r/min | | 8 | 运行速度 | 15-25 | m/min | | 9 | 轨距 | 6.7.5.10.5 | m | 5 技术要求 5.1 整机要求 5.1.1 起重机的设计、制造、安装应符合 GB/T 3811 和 GB 6067.1 的规定。 5.1.2 起重机在进行额定载荷试验时，各机构应工作正常无异常响声，各部件应完好无损。
