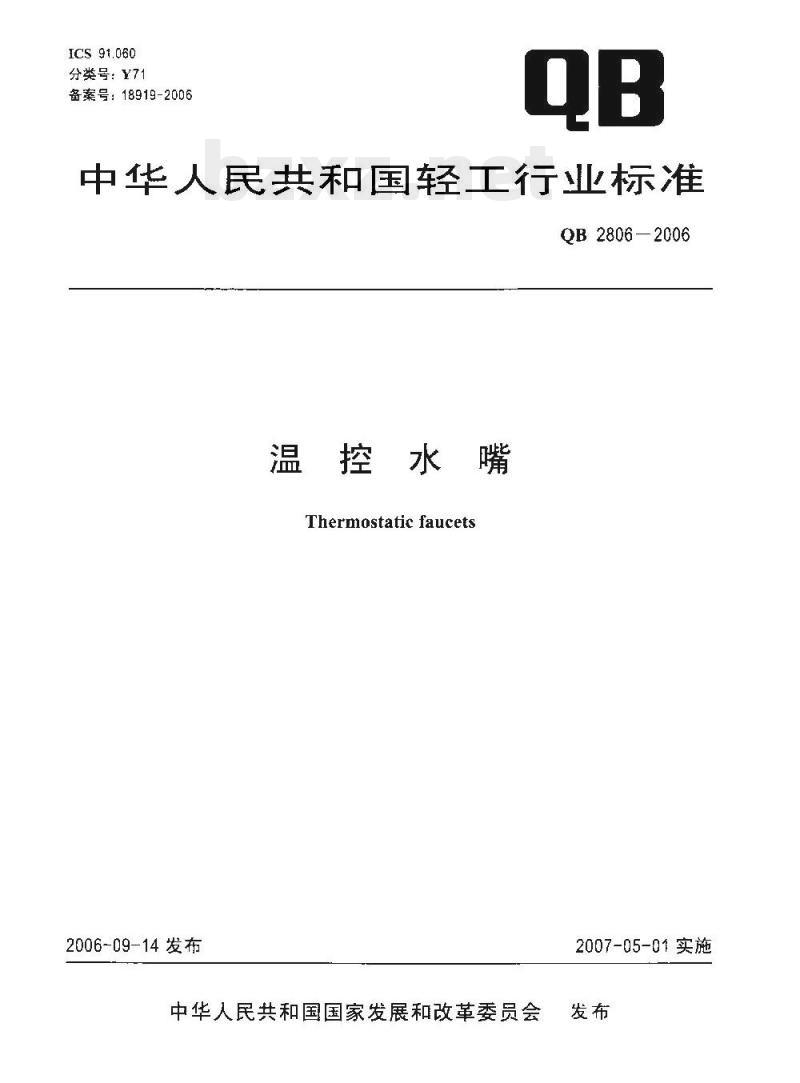

【QB轻工标准】 温控水嘴

ICS 91.060
分类号：Y71
备案号：18919-2006
中华人民共和国轻工行业标准
QB 2806—2006
温控水嘴
Thermostatic faucets
2006-09-14发布
中华人民共和国国家发展和改革委员会2007-05-01实施

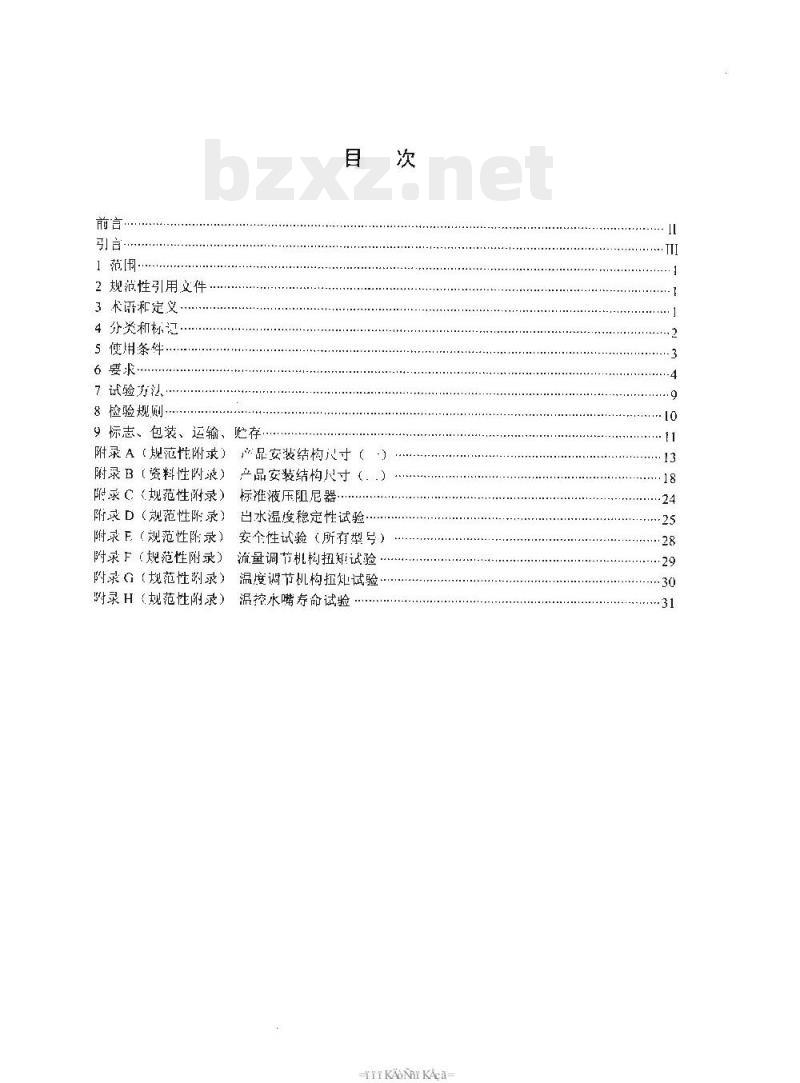

引言·
1范[困·
2规范性引用文件
3术语和定义，
4分类和标记
5使用条件
6要求
7试验方法…
8检验规则
9标志、包装、运输、贮存…·
附录A（规范性附录）
附录B（资料性阴录）
附录C（规范性附录）
附灵D（观范性阳录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性剐录）
附录H（规范性阴录）
产品安装结构只寸（
产品安装结构尺寸（．）
标准液压阻尼器
出水温度稳定性试验
安个性试验（所有型号）
流量调节机构扭知试验
温度调节机构扭知试验
温控水嘴寿命试验
IKAONIKAca
...........
QB2806-2006

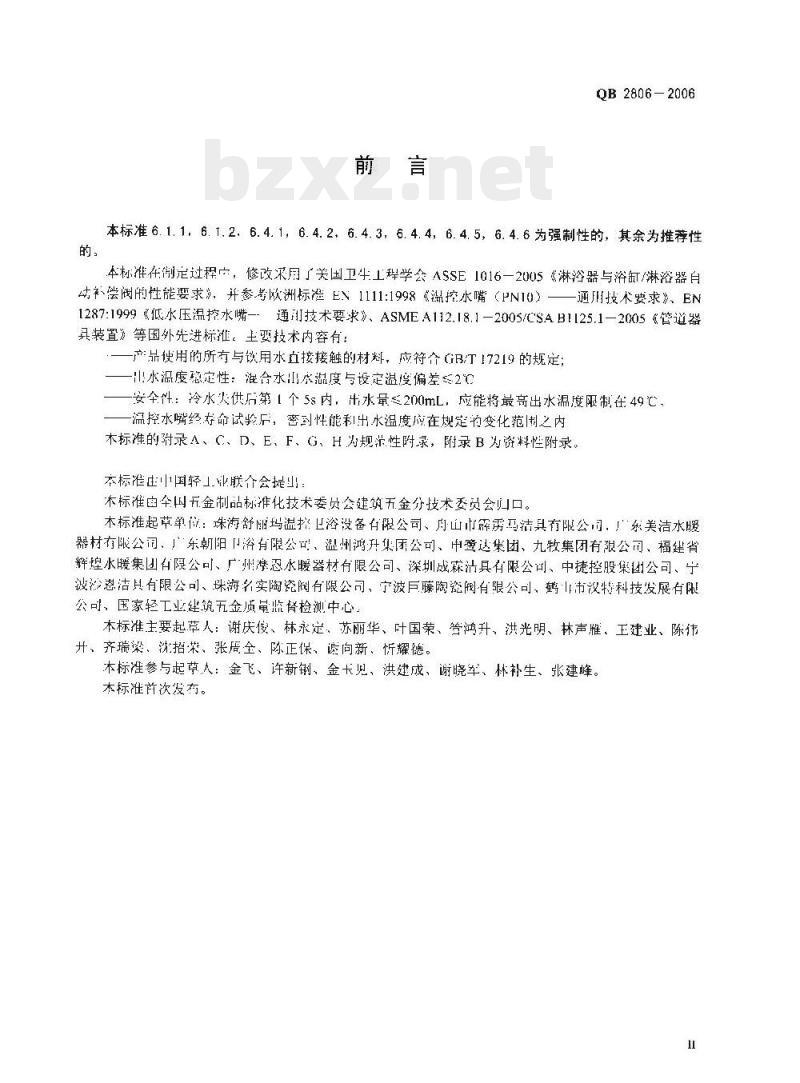

本标准6.1.1，6.1.2、6.4.1，6.4.2，6.4.3，6.4.4，6.4.5，6.4.6为强制性的，其余为推荐性本标准在御定过程市，修改采用了关国卫牛工程学会ASSE1016一2005《淋浴器与浴缸/淋浴器自本补偿阀的性能要求》、并参考欧洲标准EN1111:1998《温控水嘴（PN10）——通用技术要求》、EN1287:1999《低水压温控水嘴—通剂技术要求》、ASMEA112.18.1-2005/CSAB1125.1—2005《管道器具装置》等国外先进标准。主要技术内容有：一一产：品使用的所有与饮用水立接接触的材料，应符介GB/T17219的规定：—山水温度慈定性：混合水山水滤度与设定温度偏差≤2℃一安全件：冷水火供店第1个5s内，出水量≤200mL，应能将最高出水温度限制在49℃一温控水嘴经存命试验后，约性能利出水温度应在规定的变化范制之内木标准的附录A、C、D、E、F、G、H为规性附录，附录B为资料性附录。本标准主中国轻工业联介会提业木标准由伞五金制品标准化技术委员会建筑五金分技术委员会归口。木标准起草单位：珠海舒丽玛温控卫浴没备有限公司、月山市露秀马洁具有限公闻，！东美洁水暖器材有限公司、广东朝阳卫浴有限公可、温州鸿升集团公可、中蜜达集团、九牧集团有限公司、福建省辉煌水暖集团台限公司、厂州忍水暖器材有限公司、深圳成霖洁具有限公司、中捷控股集团公司、宁波沙忠洁具有限公司、珠海名实陶瓷阀有限公司、宁波巨藤陶瓷阀有限公司、鹤山市汉特科技发展有限公司、国家轻工业筑五金质量监督检测中心。本标准主要起苹人：谢庆俊、林永定、苏丽华、叶国荣、管鸿升、洪光明、林声雁、王建业、陈伟开、齐瑞梁、招菜、张店全、陈正保、谢向新、析耀德。本标准参与起人：金飞、许新钢、金卡见、洪建成、谢晓车、林补生、张建峰。本标准首次发有。
QB2806-2006

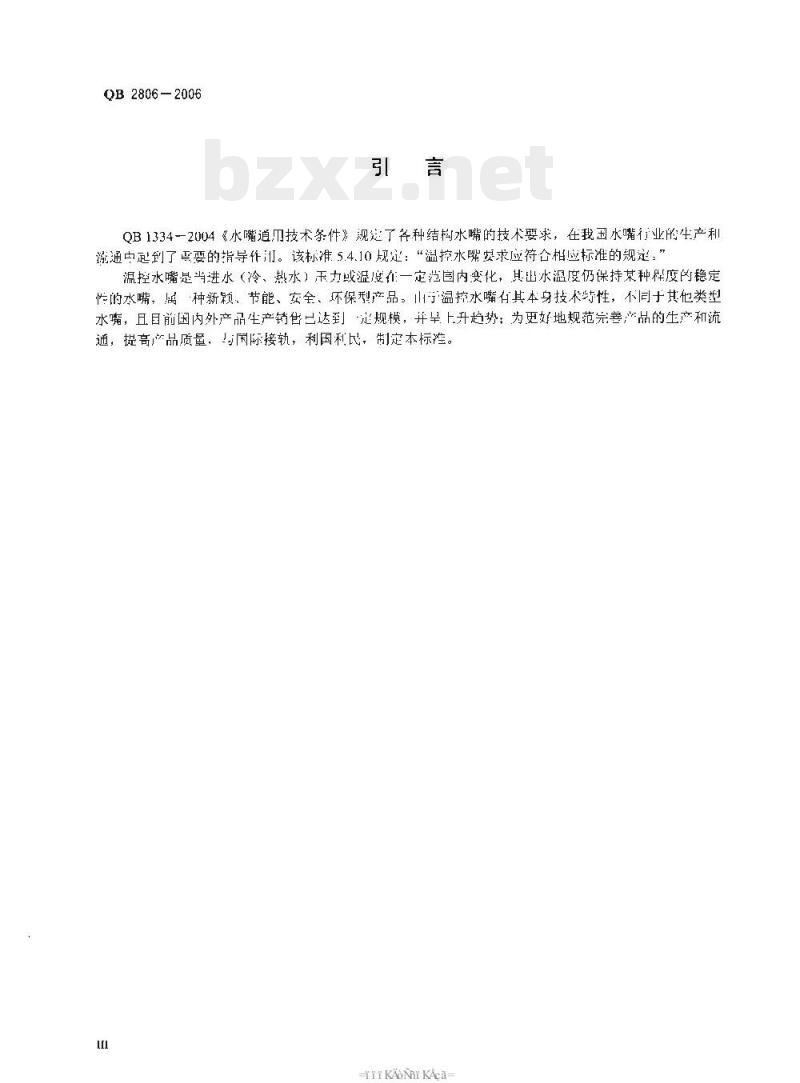

QB1334一2004《水嘴道用技术条件》规超了各种结构水嘴的技术要求，在我国水嘴行业的生产利通中起到了需要的指导作。该标准5.4.10规定：“温控水嘴要求应符合相应标准的规定：\温控水嘴是当进水（冷、热水）玉力或湿度在一定铠自内变化，其出水温度仍保持某种程度闪稳定性的水嘴，属“种新赖、节能、安全、环保型产品。山亍温控水嘴有其本身技术特性，不同于其他类型水嘴，且目前国内外产品生产销售已达到」定规模，并早上升趋势；为更好地规范完善产品的生产和流通，提高品质量，！困际接轨，利国利民，制定本标准。iikAoNi KAca

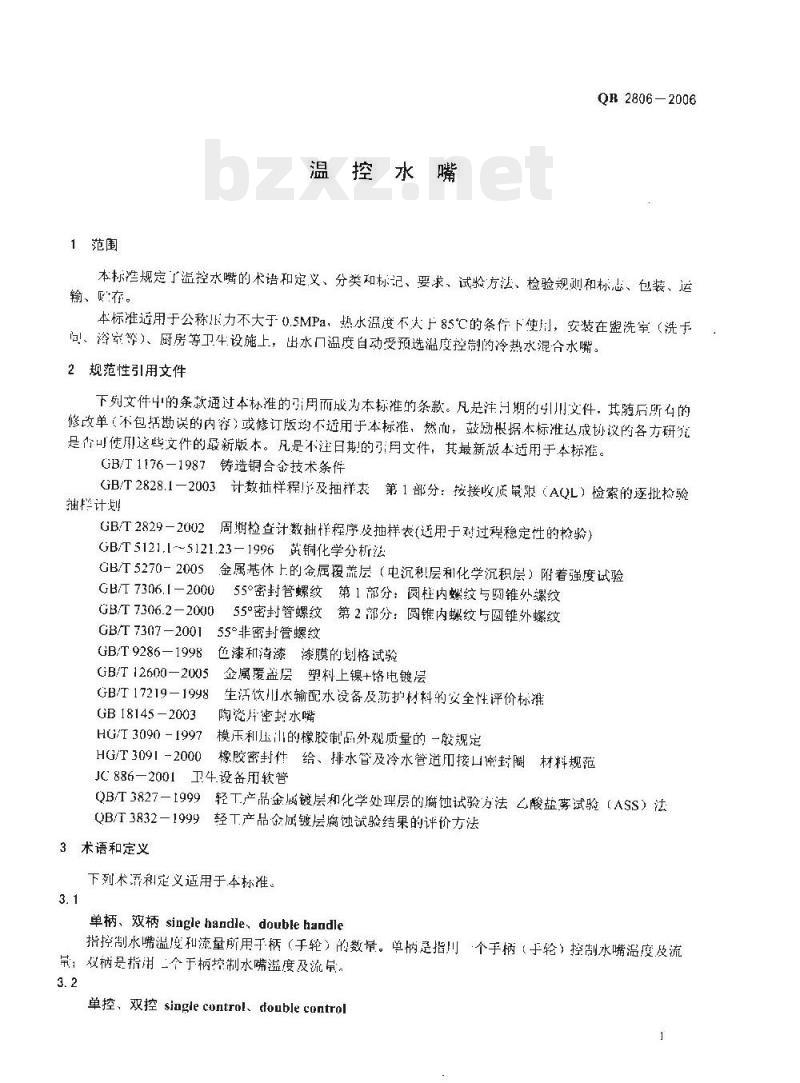

1范围
温控水嘴
QR 2806-2006
本标浩规定了温控水嘴的术语和定义、分类和标记、要求、试验方法、检验规则和标志、包装、运输、败存。
本标准适用于公称!K力不大于0.5MPa，热水温度不大于85℃的条件下使用，安装在盟洗室（洗手问、浴室等）、厨房等卫牛设施上，出水口温度自动受预选温度控制的冷热水混合水嘴。2规范性引用文件
下列文件中的条款通过本标准的可用而成为本标准的条款。凡是注H期的引川文件，其随后所的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研流是可使用这些文件的最新版本。凡是不注日期！的月文件，其最新版本适用于本标准。GB/T1176-1987铸造铜合金技术条件GB/T2828.1一2003计数抽样程序及抽祥表第1部分：按接收质量限（AQL）检索的逐批检验猫拦计划
GB/T2829-2002周期检查计数抽样程序及抽样表（适用于对过程稳定性的检验）GB/T5121.[-~5121.23-1996黄铜化学分析法GB/T5270-2005金属基休上的金属覆盖层（电沉积层和化学沉积层）附着强度试验GB/T7306.1-20005
55°密封管螺纹第1郝分：圆柱内螺纹与圆锥外螺纹GB/T7306.2-2000
55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T7307-2001
55°非密封管螺纹
GB/T 9286-1998
GB/T12600-2005
GB/T17219-1998
GB 18145-2003
色漆和湾漆漆膜的划格试验
金属爱盖层塑料上镍+电镀层
生活饮川水输配水设备及防护材料的安全性评价标摊陶瓷片密封水嘴
HG/T3090-1997模压和压山的檬胶制品外观质量的一般规定HG/T309I-2000
橡胶密封件给、排水管及冷水管道用接口案封圈材料规范JC886—2001卫牛.设备用软管
QB/T3827-1999轻T产品金属镀层和化学处理层的腐蚀试验方法乙酸盐试验（ASS）法QB/T 3832—1999车
轻工产品金尿镀层腐蚀试验结果的评价方法3术语和定义
下列术语利定义适用于本标准。3.1
单柄、双柄singlehandle、doublehandle指控制水嘴温度和流量所用于柄（于轮）的数量。单柄足指川个手柄（于轮）控制水嘴温度及流案；双柄是指用二个于柄控制水嘴溢度及流量。3.2
单控、双控singlecontrol、doublecontrolQB2806—2006
单控是指个控制装置能调整流量和温度的温控水嘴.双控是指用有两个分开的控制装置去调节流量和温度的温控水嘴。
温控水嘴thermostatic faucets进水温度和压力在一定范围内变化时，自动调节冷水和热水的进水流量，使出水满度稳定在一定范围的水嘴。
安全性 safety with coldwater failure指冷水失供时，温控机构迅速作出!反应，关热水供水，使出水温度和流量达到规定鱼，，避免造成
烫伤。
使用寿命 mechanical eadarance指水嘴经一定数量冷热水交变试验周期后，其使用性能仍箱合本标准要求，这个摄作离期数即为水嘴使用寿命。
流量阀 throttle vave
用于控制水嘴出水流量并具有开关功能的控制装置3.7
管道温控阀 pipeline thermostatic valve安装在供水管道上用于谢控出水溢度的溢控水嘴。低水压温控水嘴lowpressurethermostaticfaucets在0.01MPa~0.1MPa低水压下使用的温控水嘴。普通水压温控水嘴general pressure thermestxtic fancets在0.1MPa～0.5MPa普通水压下使用的温控水嘴。4分类和标记
4.1产品分类
4.1.1按控温类型分类
按表1规定.
4.1.2按使用场合分类
按表2规定。
使用场合
恒温水嘴
衡压水嘴
YYKAOIKAca
恒温衡压水嘴
管道阀门
4.1.3按安装形式分类
按表3规定。
安装形式
4.1.4按使用压力分类
按表4规定。
使用压力此内容来自标准下载网
：普通水压代号不予标求。
4.2产品标记
4.2.1型号
4.2.2标记示例
伍混浴红明装水嘴
衡玉淋浴瞻装水嘴
TYMQB28062006
PLAQB2806-2006
九汇衡压浴起明装水嘴
通水压
TPYMQB 280G—2006
性温衡玉淋浴暗装低水压水嘴
5使用紊件
5. 1 工作压力
QB2X06-2006
5.1.1普水压温控水赚：0.1MPa~0.5MPa。5.1.1.1T类：0.05 MPa~0.5 MPa，超过 0.5MPa要加装减压阀，QB 2806-2006
低水下
执行标准编号
使用压力代号
安装形式代号
使用场介代号
类型代号
5.t.1.2P类：静0.5MPa~1.0MPa，动压0.4MPa。5.1.2低水压温控水嘴：0.0IMPa~-0.1MPa，建议正常使用水压为0.02MPa~-0.1MPa5.2介质使用温度
冷水温度4℃~29℃：热水湿度55℃~85℃，建议止常使用温度为55℃~65℃，3
QB2806-2006
6要求
6.1材质
6.1.1产品使用的所有与饮用水直接接触的材料应符合GB/T17219的规定。6.1.2产品所使用的与水直接接触的材料，在本标准规定的使用条件下，不应对水质造成污染，不允许使用易腐蚀性材料，如锌合金等。6.1.3铜件材质应符合GB/T1176一1987的规定。在保证产品要求的条件下，产品使用的材料应符合相应的材料标准。
6.1.4橡胶材料应符HG/T3091—2000的规定。6.1.5塑料材料应耐热、耐老化。6.2加工与装配
6.2.1安装连接管螺纹应符合GB/T7306.12000、GB/T7306.2—2000或GB/T7307—2001的规定6.2.2水嘴连接螺纹应能承受扭力矩：公称通径DN15，扭力效（6111）Nm：公称通径DN20，扭力矩（88+1）Nm。经扭力矩试验后应光裂纹、损坏6.2.3螺爆纹表面不得有凹痕、断牙等明显缺陷，表面糙度Ra不大于3.2μm。祷件表面不得有明显的砂眼、缩孔、裂纹，孔等缺陷。6.2.4
6.2.5橡胶件表面质量应符合HG/T3090—1997111档应条款的要求。6.2.6陶瓷阀片硬度1000HV5
塑料件表面不应有明显的填料斑、溢料、缩痕、翘盅和熔接狼。也不应有明显的擦伤、划伤和6.2.7
污垢，
6.2.8产品内腔不应有残留杂质。6.2.9装配好的手柄应平愁、轻使、尤卡。手柄与阀杆连接牢固，不得松动。6.2.10水嘴的安装结构尺寸应符合附录的规定。6.2.11冷然水进水标志应清晰，蓝色（或C）为冷水，红色（或I）为热水。冷水称志在右，热水标志在左。
6.2.12与水嘴配接的软管应符合JC886一2001的规定。6.3外观质量
6.3.1中镀表面光洋均匀，不应有脱皮、龟裂、烧焦、露底、刹落、黑斑及明显的麻点等缺陷6.3.2喷涂表面组织细密、光消沟匀，不应有流挂、露底等缺陷：6.3.3抛光产品表面应圆滑，不应有明显毛刺、划痕现象，6.3.4产品表面镀层按QB/T3827-1999进行24h乙酸盐雾试验后，达到QB/T3832—1999巾10级的要求。
6.3.5镀层按GB/T5270—2005、GB/T9286-1998，GB/T12600-2005经附着力试验后，不允许山1现鼓泡、起皮或脱落现象，
6.4使用性能
6.4.1水嘴的强度试验应符合表5的规定。流量阀状态
压力施加位置
流晕烟上游
流量阀下游
出水孔状态
冷水测试条件
压力/MPa
2.5±0.05
0.4±0.02
iKAoNiKAca
保压时间/s
无永久变形
无损坏
6.4.2密封性能
6.4.2.1T类、P类和TP类温控水嘴的静压密封性能试验应符合表6的规定，表6
用室温水进行实验
检测部位和自的
流量阀上游及流量
阔的密封性
流量阀下游密封性
流量阀
出水口
试验条件
时间/s
压力/MPa
1.6±0.05
0.4±0.02
温控装置的所有操
作范围内无渗漏
温控装置的所有操
作范圈内无渗漏
注：按表6规定，用水厂进行试验或用气在水回进行试验是等效的，6.4.2.2换向阀密封性能试验
6.4.2.2.1手动换向阔密封性能试验6. 4. 2. 2. 1. 1
检测部位
手动换向阀
6. 4. 2. 2. 1. 2
检测部位
手动换向阀
QB 2806—2006
整个水嘴浸泡在室温水中，
用室温空气进行试验
试验条件
压力/MPa时间/s
0.6±0.03
0.2±0.01
普通水压温控水嘴的换向阀密封性能试验应符合表7的规定。表7
操作步骥
换向阀位置
换向阀处于浴缸
放水位置
换向阀处于淋溶
放水位置
换向阀处于淋浴
放水位置
出水口状态
压力/MPa
0.4±0.02
0.4±0.02
逐步减压至
0.08±0.005
低水压温控水嘴的换向阀密封性能动压试验应符合表8的规定。表8
操作步骤
换向阀位置
换向阀处于浴智
放水位置
换向阀处于淋浴
放水位置
换向阀处于淋浴
放水位置
6.4.2.2.2自动换向阀密封性能试验出水口状态
压力/MPa
0.2±0.02
0.2±0.02
逐步减压至
0.02±0.005
普通水压温控水嘴的换向阀密封性能试验应符合表9的规定，6. 4. 2. 2. 2. 1
时间/s
无气泡
无气泡
浒浴出水
口无渗澜
浴缸出水
口无蒲
浴缸出水
口无渗漏
淋浴出水
口无渗漏
浴缸水
口元渗漏
浴缸出水
口无滢漏
QB2806-2006
捡测部位
自动复位
换向阖
操作步
6. 4. 2. 2. 2. 2
检测部位
自动复位
换向阅
换向需位互
换向阔处于浴缸
放水位置
接向闷处于淋浴
鼓水位置
换向毒仍处于淋浴
激永位置
换向辉仍处于淋浴
鼓水位蛋
换向露处于浴缸放水
出水口获森
出水口全开
（淋浴出水口安鞍
标准液压阻尼暴》
出水口全开即下阻
压力/MPa
0.4±0.02
0.4±0.02
0.05±0.005
停止供水
0.05±0.005
耐满s
低水压温控水需的换向阀密封性能试整应符合表10的规定。表10
操作步骤
换向闻位重
换向阀处于浴缸
放水位置
换向阀处于淋浴
放水位置
换向阀仍处于淋浴
放水位置
换向螺仍处于淋浴
颤水位量
换向氧处于浴缸
散水位置
出水口状恋
出水口全开
（淋浴出水口安
装标准滋压阻尼
出水口全开卸下
阻尼器
压力MPa
0.08±0.004
0.08±0.004
0.02±0.001
停止供求
0.02±0.001.
淋浴出水口无渗漏
潜缸出水口无渗漏
接脚阀无移动，浴缸
出水口无灌漏
携问阐自动回到浴缸
位，淋浴口无添漏
游溶出水口无渗漏
囊出水口无渗漏
浴缸出水口无渗漏
换向氰无移动，溶缸
出本口无渗漏
换内薄自动回到浴缸
位。浴口无添漏
潮溶出水口无渗漏
6.4.2.3温控水嘴止回阀的密封性能在冷水和热水进口处安装止回阀的温控水嘴，其密封性能试验应特合囊,11规定表11
检测部位
止回阔
流量需状态
试验条件
冷水进水端施加（0.4±0.02）M户a和（0.04±0.002）MP的）室温水压，保压（60+5）s，热水进水端开与大气相热水进水硫筛加(0.4±0.02）MPa和（0.04±0.002)MP=的室温水压，解压（B0吐5）s，冷水进水端整弄与大气相厨通注：1.无流量阀的水嘴，应人工关闭山水口；2.单柄温控水端，格制阀应保持在流盘关闭的位置上。6.4.3流量
温控装五的所有操作范围
内，热水进水端无渗漏
温控装置的所有操作范图
内，冷水进水端无渗漏
6.4.3.1普通供水水压的温控水嘴的流量在动态压力为（0.3±0.02）MPa水压下，出水温度在（38±2)℃时，管道阀的流量不小于25L/min；f
TiKAoNiKAca
QB 2806 2006
浴缸水嘴（不带附件）流量不小于20L/min；淋浴器、面盆、洗涤漆水嘴（不带附件）流量不小于9.5L/min：电热水器水嘴流量不小于/min。6.4.3.2低水压的温控水嘴的流量动态压力为（0.01±0.005)MPa，出水温度在（38±2)℃C时：面盆水嘴的流量不小于4.8L/min，淋浴器和洗涤盆水嘴的流量不小于6.OL/min，浴缸水嘴流囊不小于15L/min6.4.4出水温度稳定性
6. 4. 4. 1目的
确定由于进水压力和温度变化时出水温度是否在规定的变化范围之内。6.4.4.2T类温控水嘴
供水温度不变，冷热水供水压力之一变化20%时，见图1，在开始的5s内，出水温度的脉冲峰值超过最初设定值+3C的时间不应超过1.5s，出水温度脉冲峰值超出设定值-5℃的时间不应超过1s供水压力不变，热水进水温度上升速度约3℃/min由60℃升至73℃，出水温度与设定温度偏差应≤2℃。+3
量罚设定的
出承癌度
6.4.4.3P类温控水嘴
供水温度不变，冷热进水压力之一变化50%时，见图2，在开始5s内，出水温度的脉冲峰值超出最初设定值±2℃的射间应≤1s，5s以后出水温度与设定出水温度偏差应≤2℃。量设定
水温度
6.4.4.4TP类温控水嘴
按T、P类测试，应同时符合T、P类标准。图2
QB2806-2006
6.4.4.5各类温控水嘴在冷热水失供恢复供应后，混合水出水温度与所设定温度偏差应≤2℃。6.4.4.6管道温控阀应符合表12的规定，表12
公称通径DN
6.4.5安全性
供水温度不变，压力变化20%
i供水压力不变、热水温度在55℃--70℃之间变化出水温度变化/℃
6.4.5.1普通水压温控水嘴
在流量阀开到最大时，冷水端进水温度为（20±5）℃，热水端进水温度为（65+5）℃，供水压力为（0.35±0.03）MPa，混合出水温度为（38±2）C的条件下，应符合6.4.5.3的规定。6.4.5.2低水压温控水嘴
在流量阀开到最大时，冷水端进水温度为（20士5）℃，热水端进水温度为（65±5）℃，供水压力为（0.02±0.002）HPa，混合出水温度为（38±2）℃的条件下，应符合6.4.5.3规定，6.4.5.3安全性要求
6.4.5.3.1冷水关闭后，在前（5±0.5）s内，出水量≤200mL，出水温度应≤49℃[冷水关闭后，若前（5±0.5）s内出水量大于200mL，则出水温度应≤42℃]：而且其后30s内的出水量应≤300mL。6.4.5.3.2在恢复冷水供应后，混合水出水温度与所设定温度偏差应≤2℃6. 4. 6出水温度
在5.2介质使用温度条件下，温控水嘴应能将其最高出水温度限制在49C以下。6.4.7使用寿命
使用寿命试验达到表13的规定后，应符合表13技术要求。经寿命试验后，温度调节机构和流量调节机构应无卡阻和失控现象。
产品类型
换向阀
5万周期
3万质期
3力月期
行← 6.4.2.1,6.4.4, 6.4.5
符合6.4.2.2
6. 4. 8操作扭矩
6.4.8.1经承受（6±0.5）Nm拉矩试验后：流量调书机构和阀芯应无变形、卡阻、破裂、定位失控等缺弱：双具有两级节水装置的流量调节机构，分桦节水按钮经受（1.7±0.5）N-m扭矩试验后，应尤变形、破裂和定位失择等现象，
6.4.8.2双柄双挖温度调节机构经承受（2=0.5）Nm扭知，温度调节机构和阀芯应无变形、卡阻、破裂、定位失控等缺陷
6.4.8.3单双控湿度调节手柄经承受（6-0.5）Nm扭矩，温度调节机构和阀必应无变形，卡阻、破裂、定位失控等缺降。
TKAONIKAca
