【JT交通运输标准】 三峡船闸设施安全检测技术规程

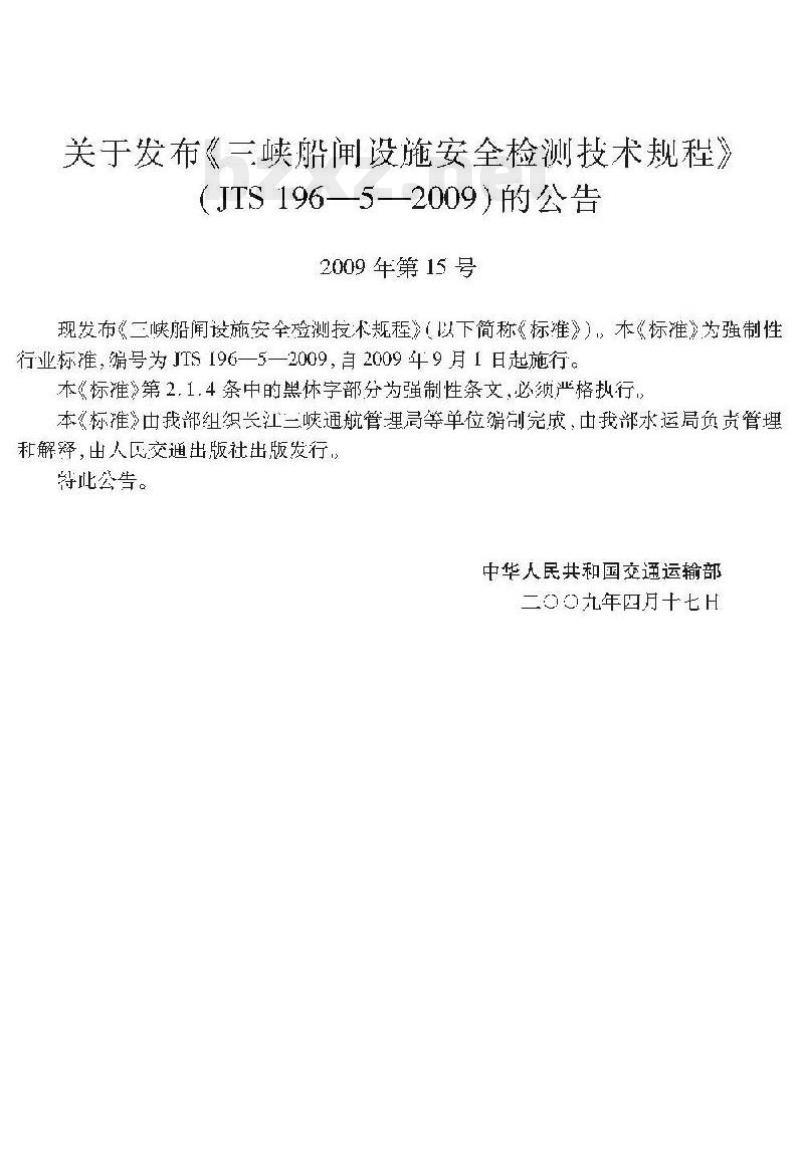

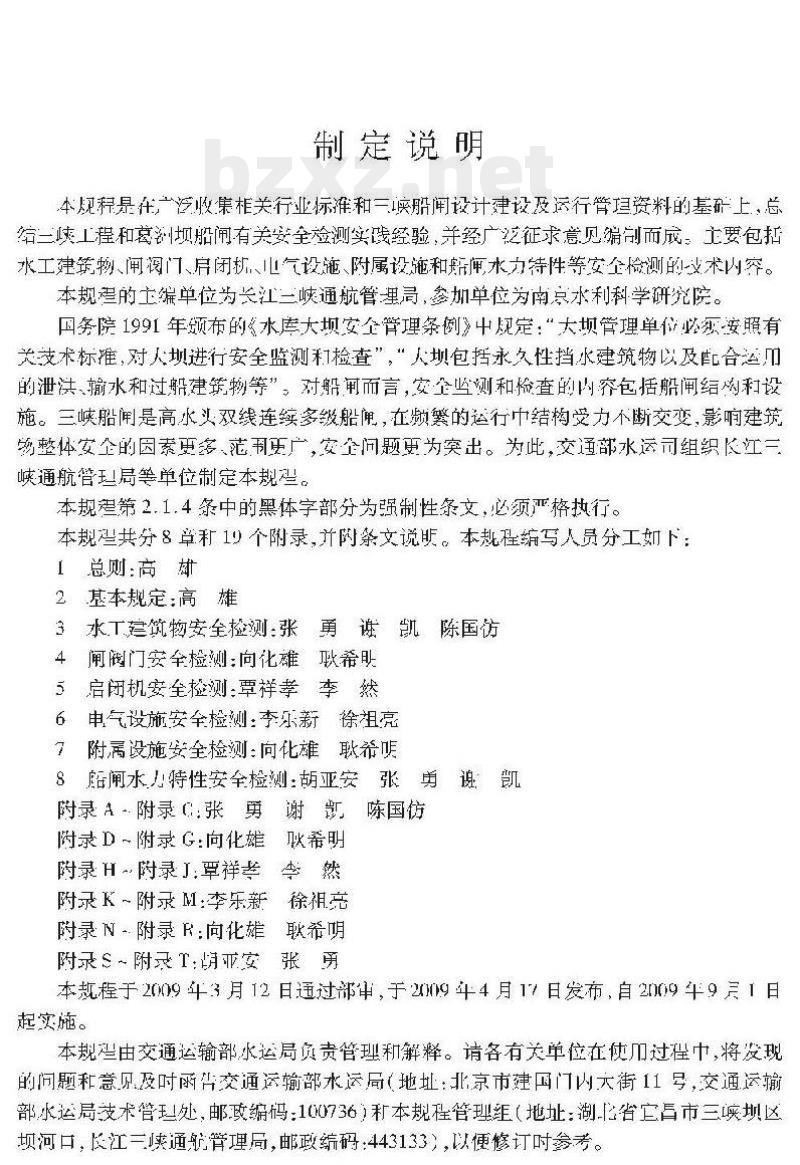

中华人民共和国行业标准 JTS 196-5-2009 三峡船闸设施安全检测技术规程 Technical Code of Safety Inspection for Three Gorges Shiplock 2009-04-17发布 2009-09-01实施 关于发布《三峡船闸设施安全检测技术规程》(JTS 196-5-2009)的公告 2009年第15号 现发布《三峡船闸设施安全检测技术规程》（以下简称《标准》），本《标准》为强制性行业标准，编号为 JTS 196-5-2009，自2009年9月1日起施行。本《标准》第2.1.4条中的黑体字部分为强制性条文，必须严格执行。本《标准》由交通运输部组织长江三峡通航管理局等单位编制完成，由交通运输部水运局负责管理和解释，人民交通出版社出版发行。得此公告。 中华人民共和国交通运输部 二〇〇九年四月十七日 制定说明 本规程是在充分收集相关行业标准和三峡船闸设计建设及运行管理资料的基础上，总结三峡工程和三峡船闸有关装备检测实践经验，并经广泛征求意见编制而成。主要包括水工建筑物、闸阀门、启闭机、电气设施、附属设施和航闸水力特性的安全检测技术要求。本规程的编写单位为长江三峡通航管理局，参加单位为南京水利科学研究院。 根据国务院1991年颁布的《水库大坝安全管理条例》规定：“大坝管理单位必须按照有关技术标准，对大坝进行安全检测和检查”，“大坝包括永久性挡水建筑物以及配合使用的泄洪水和过船建筑物等”，对船闸而言，安全检测和检查的范围包括船闸结构和设施。三峡船闸是高水头双线连续多级船闸，在频繁的通行中结构受力不断交变，影响建筑物整体安全的因素更为广泛，安全问题更为突出。为此，交通运输部组织长江三峡通航管理局等单位制定本规程。本规程第2.1.4条中的黑体字部分为强制性条文，必须严格执行。本规程共分8章和1个附录。 本规程于2009年3月12日通过部审，于2009年4月17日发布，自2009年9月1日起实施。本规程由交通运输部水运局负责管理和解释。 目录 1 总则 2 基本规定 2.1 一般规定 2.2 检测资料 2.3 检测报告 3 水工建筑物安全检测 3.1 一般规定 3.2 闸首和挡水坝段安全检测 3.3 闸室及闸台安全检测 3.4 输水廊道安全检测 3.5 航道水工设施安全检测 3.6 安全监测设施安全检测 3.7 水工建筑物安全性分析 4 闸阀门安全检测 4.1 一般规定 4.2 闸门安全检测 4.3 阀门安全检测 4.4 闸阀门安全性分析 5 启闭机安全检测 5.1 一般规定 5.2 液压启闭机安全检测 5.3 桥式启闭机安全检测 5.4 启闭机安全性分析 6 电气设施安全检测 6.1 一般规定 6.2 供电系统安全检测 6.3 监控系统安全检测 6.4 防雷与接地装置安全检测 6.5 电气设施安全性分析 7 附属设施安全检测 7.1 一般规定 7.2 浮式系船柱安全检测 7.3 防撞警戒装置安全检测 7.4 抽水设备安全检测 7.5 消防系统安全检测 7.6 附属设施安全性分析 8 船闸水力特性安全检测 8.1 一般规定 8.2 输水系统水力特性检测 8.3 闸阀门水力特性检测 8.4 引航道通航水流条件检测 8.5 航闸水力特性安全性分析 附录 A 三峡船闸水工建筑物巡视检查记录表格式 附录 B 三峡船闸引航道水工设施巡视检查记录表格式 附录 C 三峡船闸安全监测设施巡视检查记录表格式 附录 D 三峡船闸人字闸门巡视检查记录表格式 附录 E 三峡船闸检修门巡视检查记录表格式 附录 F 三峡船闸浮式检修门巡视检查记录表格式 附录 G 三峡船闸阀门巡视检查记录表格式 附录 H 三峡船闸液压启闭机巡视检查记录表格式 附录 I 三峡船闸桥式启闭机巡视检查记录表格式 附录 J 三峡船闸供电系统巡视检查记录表格式 附录 K 三峡船闸监控系统巡视检查记录表格式 附录 L 三峡船闸防雷与接地装置巡视检查记录表格式 附录 M 三峡船闸浮式系船柱巡视检查记录表格式 附录 N 三峡船闸防撞警戒装置巡视检查记录表格式 附录 P 三峡船闸抽水设备巡视检查记录表格式 附录 Q 三峡船闸消防系统巡视检查记录表格式 附录 R 三峡船闸水力特性巡视检查记录表格式 附录 S 三峡船闸引航道通航水流条件巡视检查记录表格式 附录 T 本规程用词用语说明 附加说明 本规程主要起草单位、参加单位、主要起草人、总校人员和管理组人员名单 附条文说明 1 总则 1.0.1 为规范三峡船闸设施安全检测工作，明确三峡船闸设施安全检测的主要内容、方法和要求，提高安全检测工作的科学性和可操作性，制定本规程。 1.0.2 本规程适用于三峡船闸水工建筑物、闸阀门、启闭机、电气设施、附属设施、船闸水力特性的安全检测。 1.0.3 三峡船闸设施安全检测除应符合本规程的规定外，尚应符合国家现行有关标准的规定。 2 基本规定 2.1 一般规定 2.1.1 三峡船闸设施安全检测范围应包括下列内容： (1) 水工建筑物，包括三峡船闸挡水坝段、闸首、闸室、输水廊道、高边坡和上下游引航道水工设施等； (2) 闸阀门，包括人字闸门、输水闸门、事故检修闸门、检修叠梁闸门、水底道检修闸门、浮式检修门等； (3) 启闭机，包括闸阀门液压启闭机和桥式启闭机等； (4) 电气设施，包括供电系统、电力拖动控制系统、监控系统、防雷与接地装置等； (5) 附属设施，包括浮式系船柱、防撞警戒装置、抽水设备、消防系统等； (6) 船闸水力特性，包括输水系统水力特性、闸阀门水力特性、引航道通航水流条件等。 2.1.2 三峡船闸设施安全检测可划分为水工建筑物、闸阀门、启闭机、电气设施、附属设施、船闸水力特性等单项检测项目及规定的分项项目。 2.1.3 三峡船闸设施安全检测应定期进行，检测周期宜为5～10年。 2.1.4 三峡船闸在下列情况下必须及时对相关设施进行安全检测： (1) 闸经受烈度为VI度及以上地震； (2) 达到船闸设计最高挡水位或发生重大事故； (3) 船闸水工建筑物出现重大异常情况。 2.1.5 三峡船闸安全检测应采用三峡水利枢纽大型安全定期检查的相关数据。 2.1.6 安全检测应根据本规程要求和船闸设施运行情况确定检测日期和内容，并应制定检测工作大纲。 2.1.7 检测工作应包括下列内容： (1) 检测目的； (2) 检测范围； (3) 检测项目及内容； (4) 检测要求等。 2.1.8 检测工作应由具备相关资质的单位实施，检测人员应持有相关专业的资格证书。 2.1.9 安全检测应尽可能满足精度要求，并经过计量检定机构检定合格的仪器设备。 2.2 检测资料 2.2.1 安全检测前应具备下列资料：
