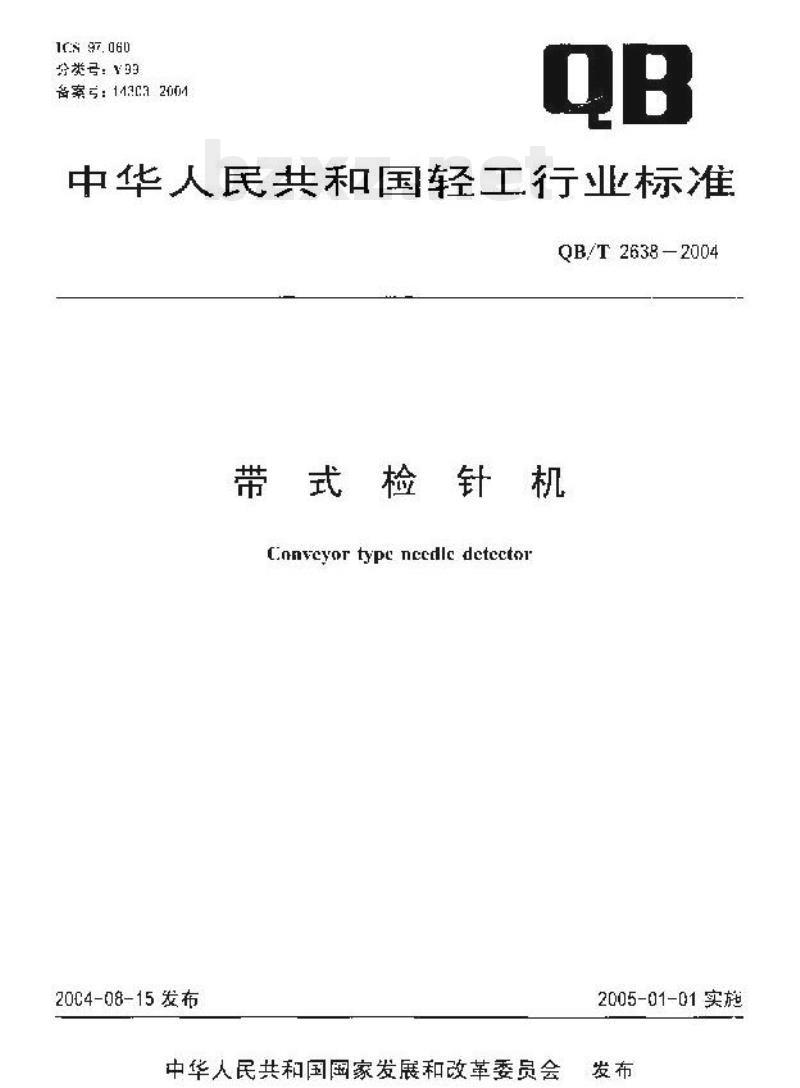

【QB轻工标准】 带式检针机

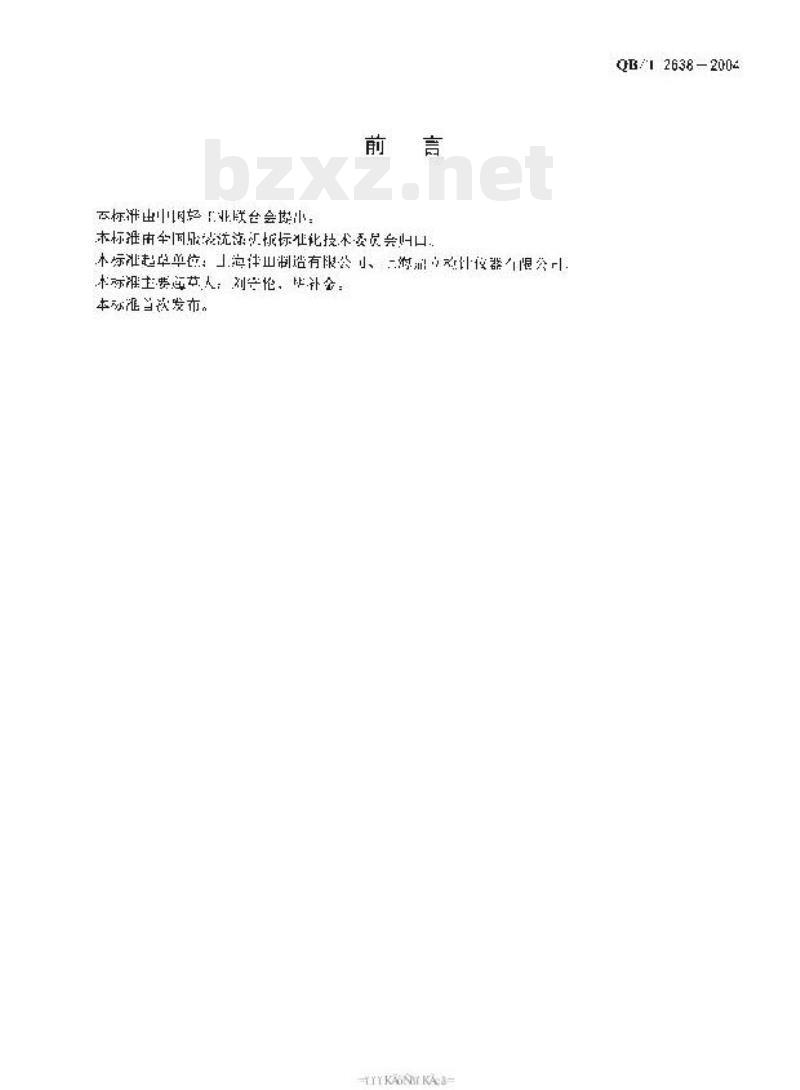

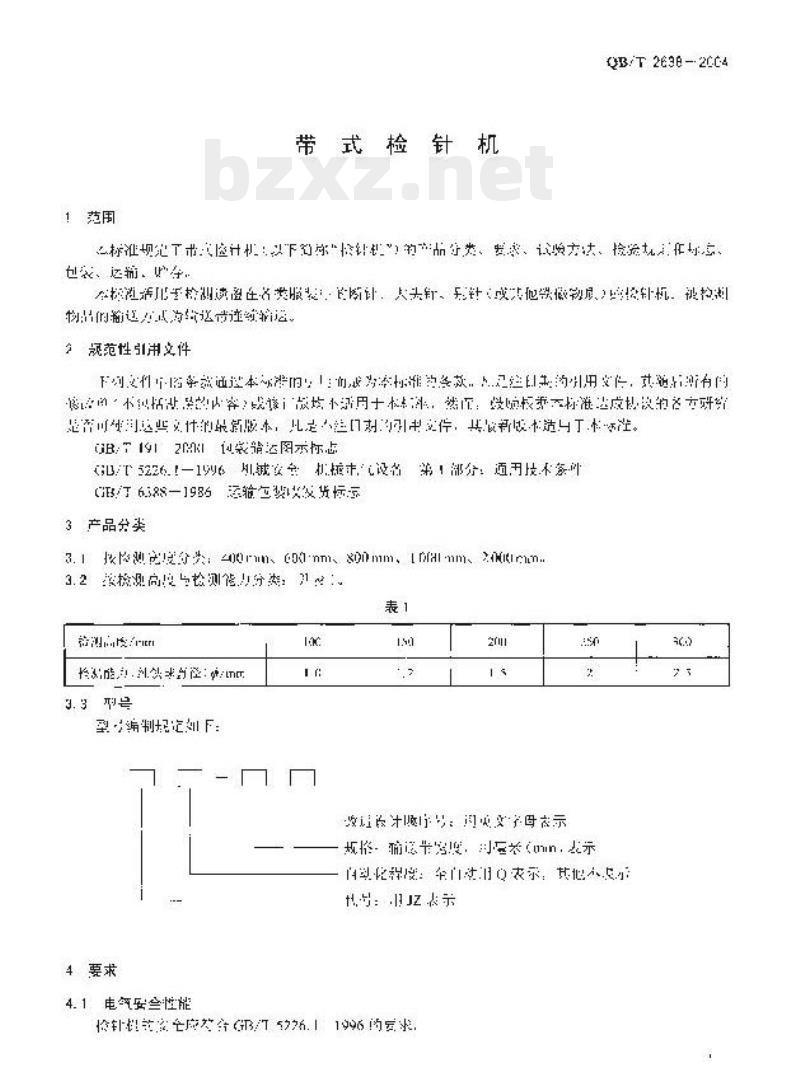

QB/T 2638-2004 带式检针机 前言 本标准由中国轻工联合会标准化技术委员会归口。 本标准起草单位：[待定] 本标准起草人：刘安伦 1 范围 本标准规定了带式检针机的通用技术要求、性能、试验方法、检验结果、包装、运输和储存。 本标准适用于用于检测服装、织物在加工、运输、储存过程中，因大头针、针、金属异物等造成的污染而设计的带式检针机。 2 规范性引用文件 下列文件的规定或所述的术语、定义在本标准中适用于本标准，仅在本标准的第一部分或各分部分中适用的除外： GB/T 5276.1 GB 6588-1986 运输包装 3 技术参数 3.1 规格：长度、宽度、高度 3.2 检测能力分类 3.3 型号 4 要求 4.1 电气性能 4.1.1 绝缘性能应符合 GB/T 5276.1 的要求。 4.1.2 介电强度试验时应不发生电击穿现象。 4.1.3 接地保护性能：设备的接地部位应设置接地端子，并有接地标志；接地端子采用黄色铜质或同等材质制成。 4.1.4 检针机应适应电压波动的要求：在额定电压×(1±10%)波动时，应能正常工作。 4.2 整机性能 4.2.1 检测能力：按本标准规定的检测宽度与检测性能，应能检测出规定的金属物体。 4.2.2 检测指示：当检测到针时，应有明显的指示信号（如指示灯亮、声音提示），且指示位置应与被检物通过的位置基本对应。 4.2.3 倒带运转：当检测到针时，输送带应能自动停止并自动倒转，将检测出的物品送回到机器入口处。 4.2.4 计数功能：计数器应仅记录检测到的合格品，对含有针的非合格品不进行计数。 4.2.5 运转性能：输送带运转应平稳，最高送带速度不大于 25m/min；输送带运转轴向偏离度应小于 5mm。 4.2.6 噪声：整机在工作状态中的噪声应不大于 80dB。 4.3 外观质量 4.3.1 铭牌应固定牢固，位于机件显眼处；各指示灯应清晰，标识贴牢固。 4.3.2 外表应平整、无划痕、无污迹、无锈蚀。 4.3.3 传动件的链条应平滑，表面光滑，无锈蚀。 4.3.4 机器各部件边缘不许有尖锐、锐利、毛刺等。 5 试验方法 5.1 电气安全性能 5.1.1 绝缘电阻：用 500V 直流电压测量机器电气部件与外壳之间的绝缘电阻，应符合 4.1.1 的要求。 5.1.2 电气强度：在额定电压下进行电强度试验，应符合 4.1.2 的要求。 5.1.3 接地性能：按 4.1.3 的规定进行测试。 5.1.4 电压波动：在额定电压×(1±10%)范围内进行测试，应符合 4.1.4 的要求。 5.2 整机性能试验 5.2.1 检测能力试验：选用规定的测试块，在规定的检测宽度区域内进行测试，应能检测到测试块。 5.2.2 检测指示试验：当测试块通过检测区时，应能发出声音并伴有指示灯亮起，指示位置应与测试块通过的位置相对应。 5.2.3 倒带运转试验：检测到测试块时，输送带应停止运转并自动倒转回入口处。 5.2.4 计数试验：检测合格品与不合格品时，计数应准确。 5.2.5 噪声试验：在规定条件下，记录机器各部件的噪声值，应不大于 80dB。 6 检验规则 6.1 检验程序 6.1.1 型式检验：应按 4.1、4.2 等项的要求进行。 6.1.2 检验方法：包括型式检验、批次检验等。 7 标志、包装、运输和储存 7.1 标志：产品应在铭牌上标明产品型号、技术参数、制造厂名等。 7.2 包装：产品应进行妥善包装，以防受潮、受损。 7.3 运输：运输过程中应避免剧烈震动。 7.4 储存：应储存在干燥、通风、无腐蚀性气体的室内。产品自出厂之日起，若存放超过六个月，应检查是否有锈蚀现象。
