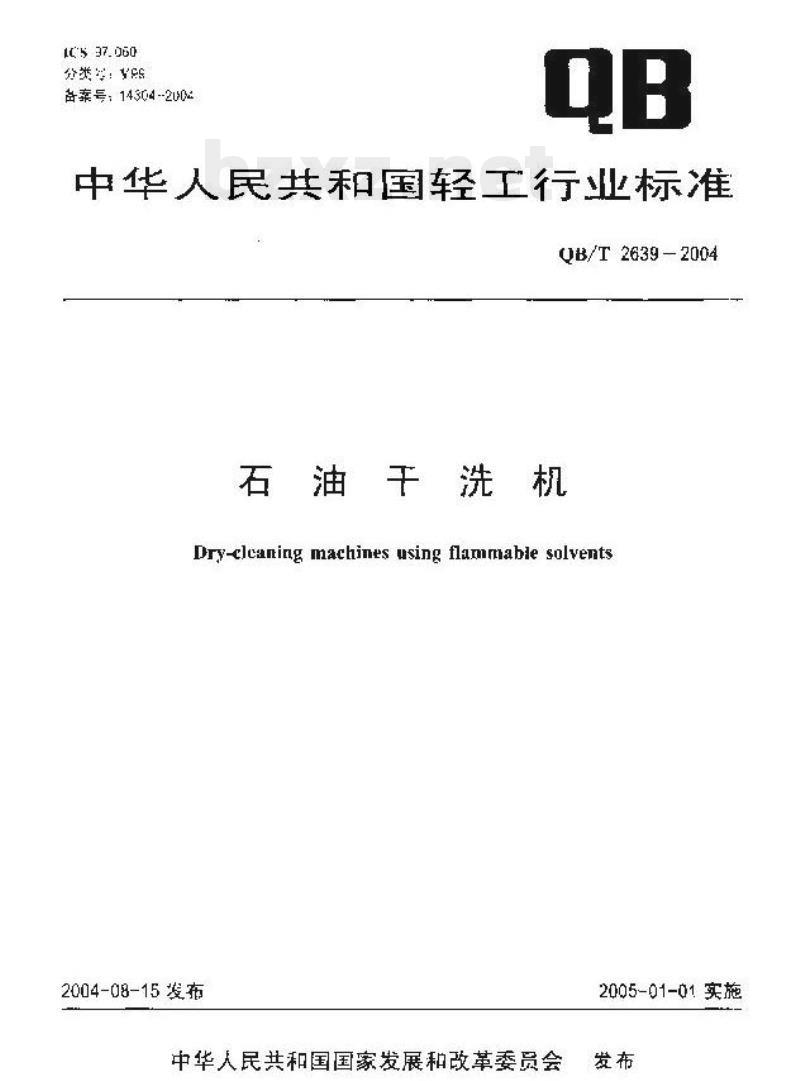

【QB轻工标准】 石油干洗机

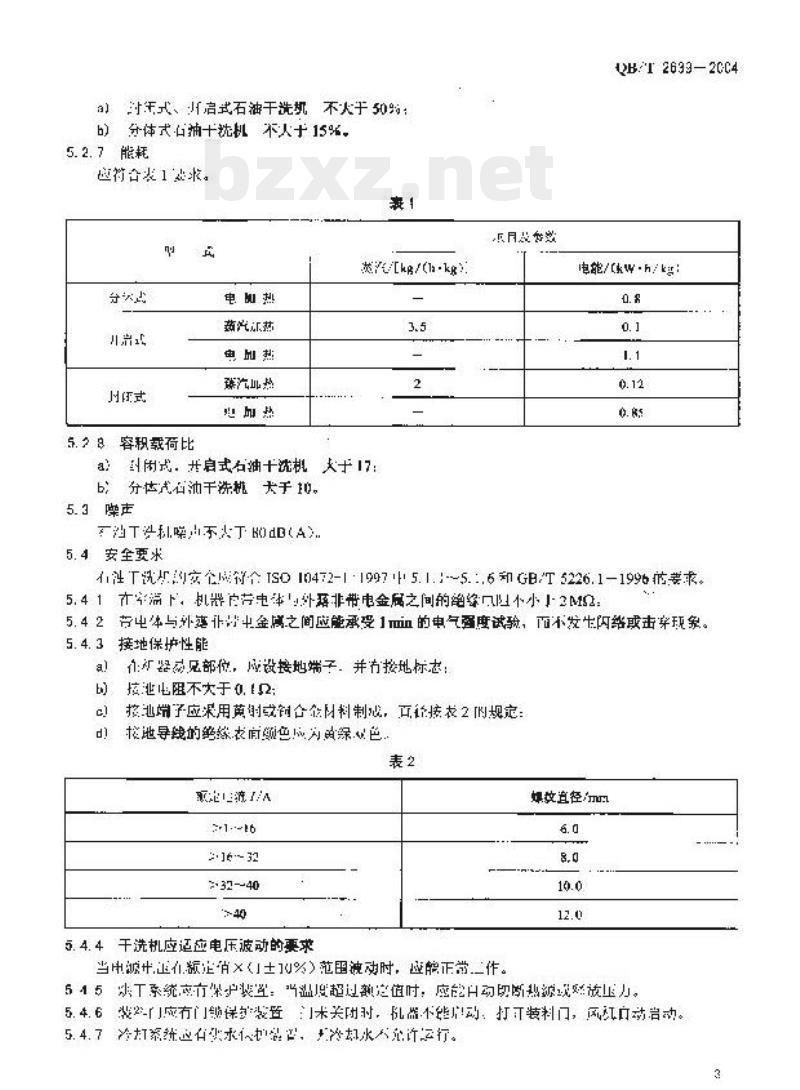

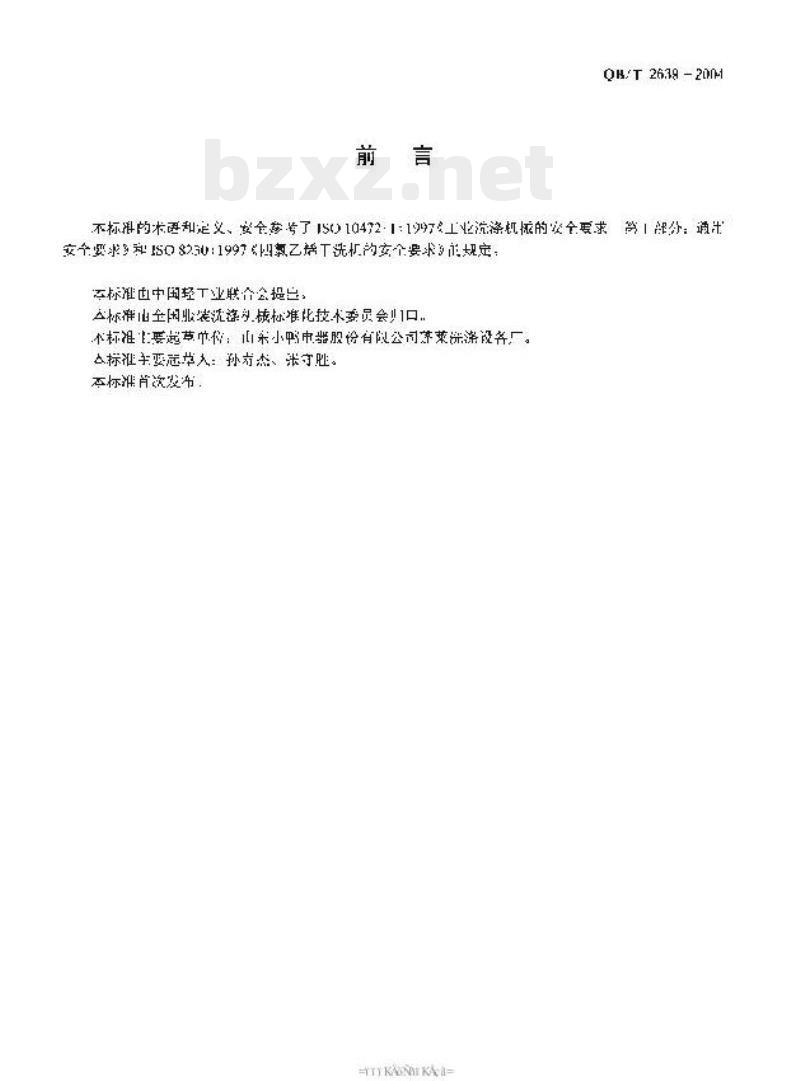

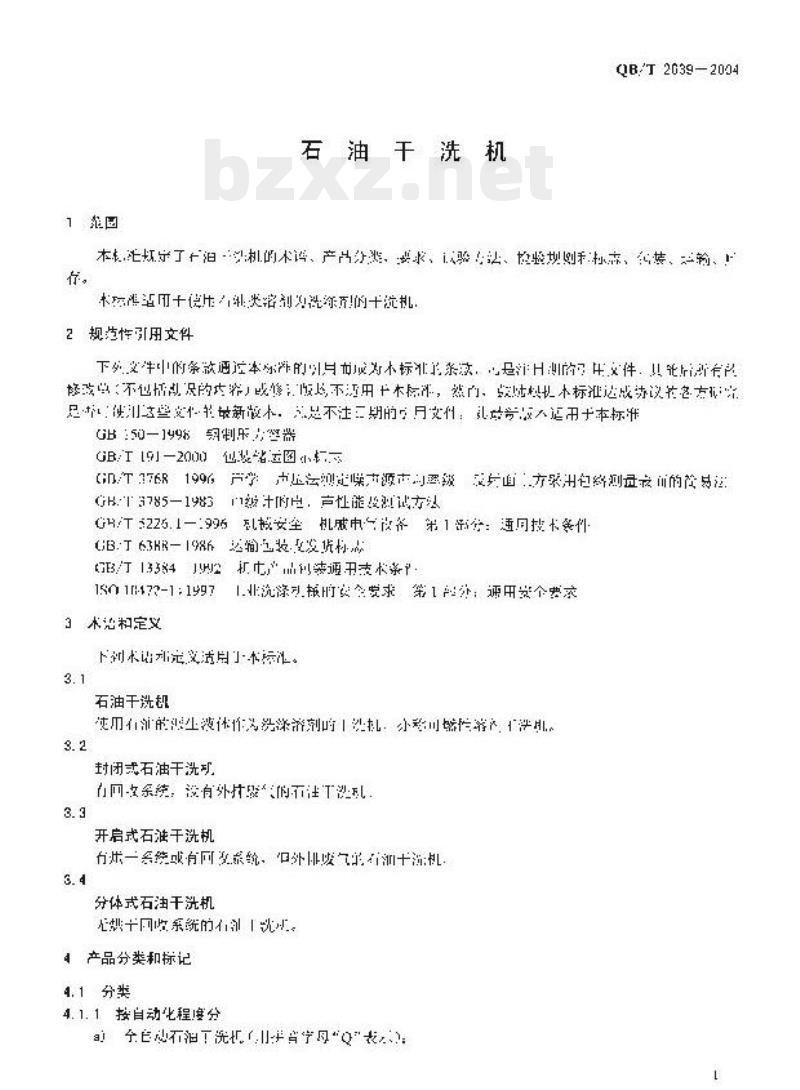

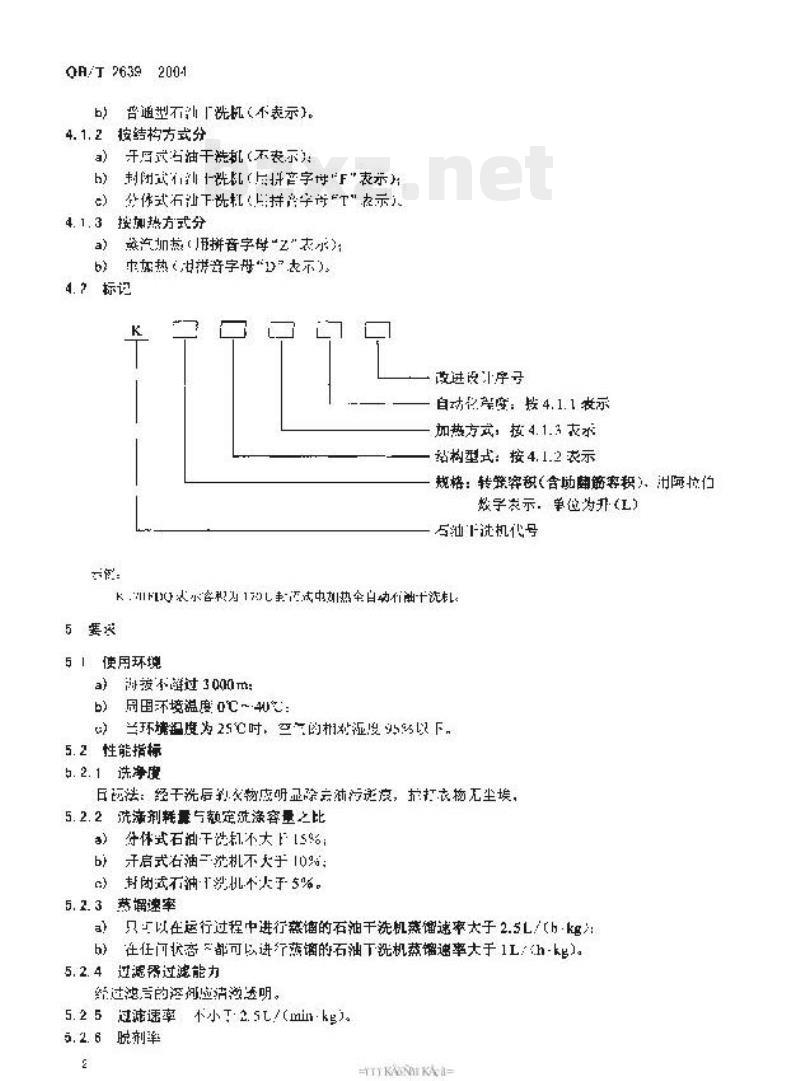

QB/T 2639-2004 石油干洗机 Dry-cleaning machines using flammable solvents 发布日期：2004-08-15 实施日期：2005-01-01 发布单位：中华人民共和国国家发展和改革委员会 前言 本标准规定了石油干洗机的术语、产品分类、要求、试验方法、标志、包装、运输及贮存。 本标准适用于采用易燃溶剂作为洗涤剂的石油干洗机。 1 范围 本标准规定了石油干洗机的术语、产品分类、要求、试验方法、标志、包装、运输及贮存。 2 规范性引用文件 以下文件中的条款，在本标准中适用的情况下，构成本标准的一部分： GB/T 15047.1-1997 洗涤设备安全要求 GB/T 184.1-2000 机械安全 GB/T 17681-1997 噪声测量 GB/T 3785-1311 声音性能及测试 GB/T 5225.1-1996 机械安全 GB/T 13384-1986 包装通用术语 3 术语和定义 3.1 石油干洗机：使用易燃溶剂作为洗涤剂的机器。 3.2 封闭式石油干洗机：具有回收系统，没有外露排气孔的机器。 3.3 开启式石油干洗机：具有回收系统，具有外吸气装置的机器。 3.4 分体式石油干洗机：具有烘干与回收系统的机器。 4 产品分类和标记 4.1 分类 4.1.1 按自动化程度分： a) 全自动石油干洗机 b) 半自动石油干洗机 4.1.2 按结构方式分： a) 封闭式石油干洗机 b) 开启式石油干洗机 c) 分体式石油干洗机 4.1.3 按加热方式分： a) 电加热 b) 蒸汽加热 4.2 标记 干洗机代号应包括： - 改进设计序号 - 自动化程度（按4.1.1表示） - 加热方式（按4.1.3表示） - 结构型式（按4.1.2表示） - 规格：转筒容积（含助筋容积），以升（L）为单位表示数字。 5 技术要求 5.1 使用环境 a) 海拔不超过 3000m b) 环境温度 0℃~40℃ c) 相对湿度不超过 85% 5.2 性能指标 5.2.1 洗净度：经干洗后衣物无明显污渍，指衣物无尘埃。 5.2.2 溶剂消耗量与额定洗涤容量之比： - 分体式石油干洗机：不大于 5% - 开启式石油干洗机：不大于 10% - 封闭式石油干洗机：不大于 5% 5.2.3 蒸馏速率： a) 在运行过程中进行蒸馏的石油干洗机，蒸馏速率大于 2.5 L/(h·kg) b) 其他类型的石油干洗机，蒸馏速率大于 1 L/(h·kg) 5.2.4 过滤器过滤能力：经过滤后的溶剂应澄清透明。 5.2.5 过滤速率：不小于 2.5 L/(min·kg) 5.2.6 溶剂回收率： a) 封闭式、开启式石油干洗机：不小于 95% b) 分体式石油干洗机：不小于 90% 5.2.7 能耗：符合表1要求（电加热：0.8 kWh/kg；蒸汽加热：0.1 kWh/kg 等）。 5.2.8 容积载荷比： a) 封闭式石油干洗机大于 1.7 b) 分体式石油干洗机大于 1.2 5.3 噪声 符合相关国家标准要求。 5.4 安全要求 5.4.1 接地要求：设备外部带电金属与非带电金属之间的接地电阻不大于 0.1Ω。 5.4.2 电气强度：绝缘体与外壳之间应能承受 1kV 的电气强度试验，而不发生闪络或击穿现象。 5.4.3 接地保护：容易接触的部位应设置接地端子，并按接地标志设置，接地电阻不大于 0.1Ω。 5.4.4 电压波动适应性：电源在额定电压的 ±10% 范围内波动时，应能正常工作。 5.4.5 安全防护装置：当温度超过额定值时，应能自动切断热源或进行泄压。 5.4.6 装料门安全：装料门关闭时，机器不能启动；装料时机器应停止运行。 5.4.7 冷却系统：应具备过热保护功能。 5.4.8 防爆炸措施：洗涤系统运行应有防爆炸措施。当真空度或压力达到极限值时，应能自动进行泄压或进气，确保系统安全。 5.5 装配要求 5.5.1 整机结构稳固，运行平稳。 5.5.2 紧固件应牢固，不得松动。 5.5.3 导线绝缘良好，接线整齐。 5.6 运行性能 5.6.1 运行过程中动作灵敏，运行平稳，无异常噪音。 5.7 材料要求 5.7.1 热交换器、转筒等核心部件应选用优质材料制造。 5.7.2 金属件应进行防腐处理。 5.8 外观质量 5.8.1 涂饰应平整、色泽均匀、无气泡、无划痕。 5.8.2 电镀件应层厚均匀、表面光滑、无锈蚀。 5.8.3 标记应标在机器明显位置。 6 试验方法 6.1 试验条件及仪表 a) 环境温度 20±5℃ b) 试验仪器的精度要求：精度为 1%，秒表精度 0.01s。 6.2 性能指标试验 6.2.1 洗净度试验：采用标准污渍试块进行洗涤试验，比较洗涤效果。 6.2.2 溶剂消耗量试验：通过称量消耗的溶剂质量与回收的溶剂质量进行计算。 6.2.3 蒸馏速率试验：通过测量单位时间内溶剂的蒸发质量进行计算。 6.2.4 过滤能力试验：通过测量过滤后的溶剂澄清度进行。
