【国家标准】 数码照相机 拍摄时滞、快门时滞、拍摄速度和开机时间的测量

ICS37.040.10
CCSN46

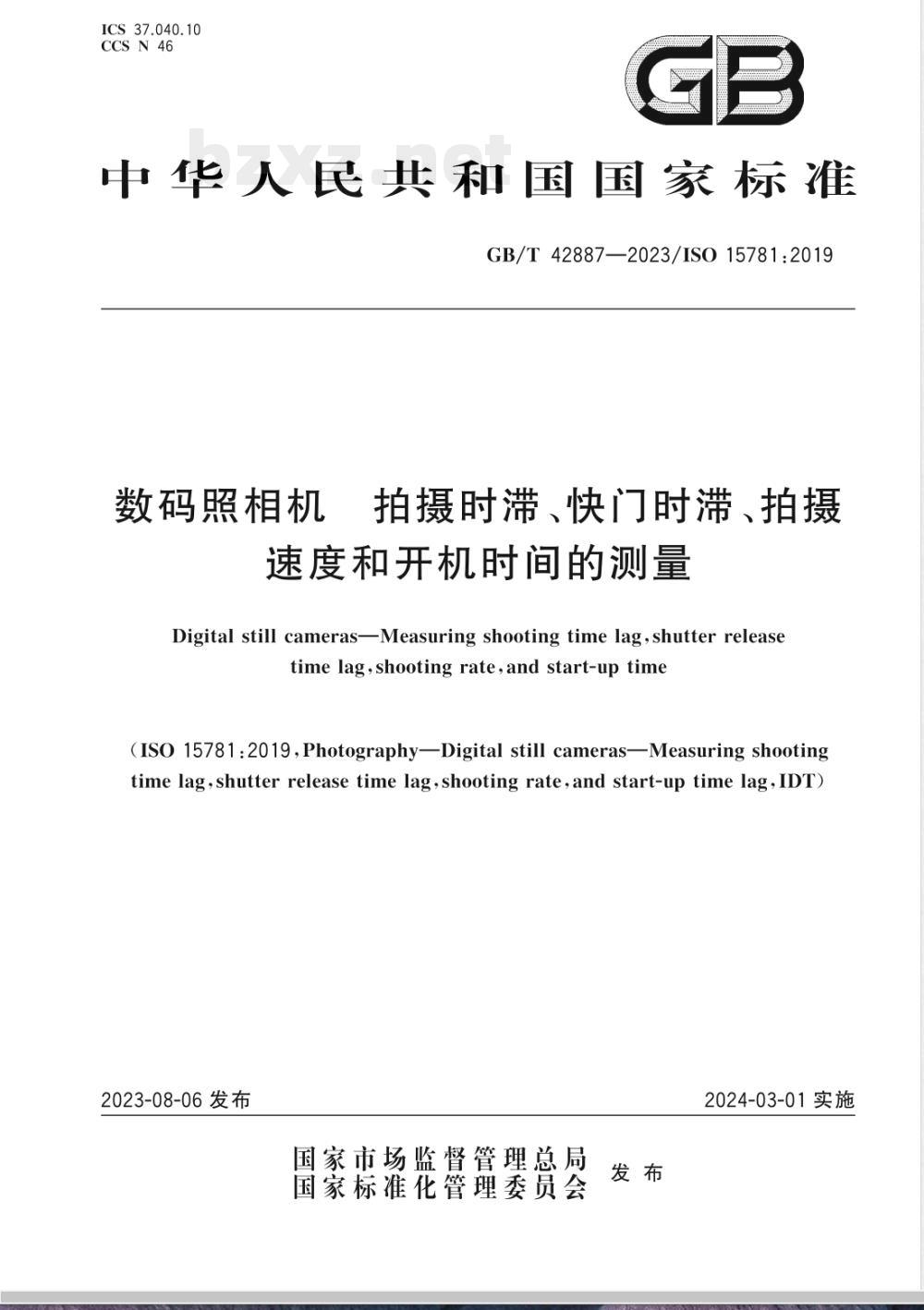

中华人民共和国国家标准
GB/T42887—2023/ISO15781:2019数码照相机
拍摄时滞、快门时滞、拍摄
速度和开机时间的测量
Digital still cameras-Measuring shootingtimelag,shutterreleasetimelag,shootingrate,and start-uptime(ISO15781:2019,Photography—Digital still cameras—Measuringshootingtime lag,shutter release time lag,shooting rate.and start-up time lag,IDT)2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施

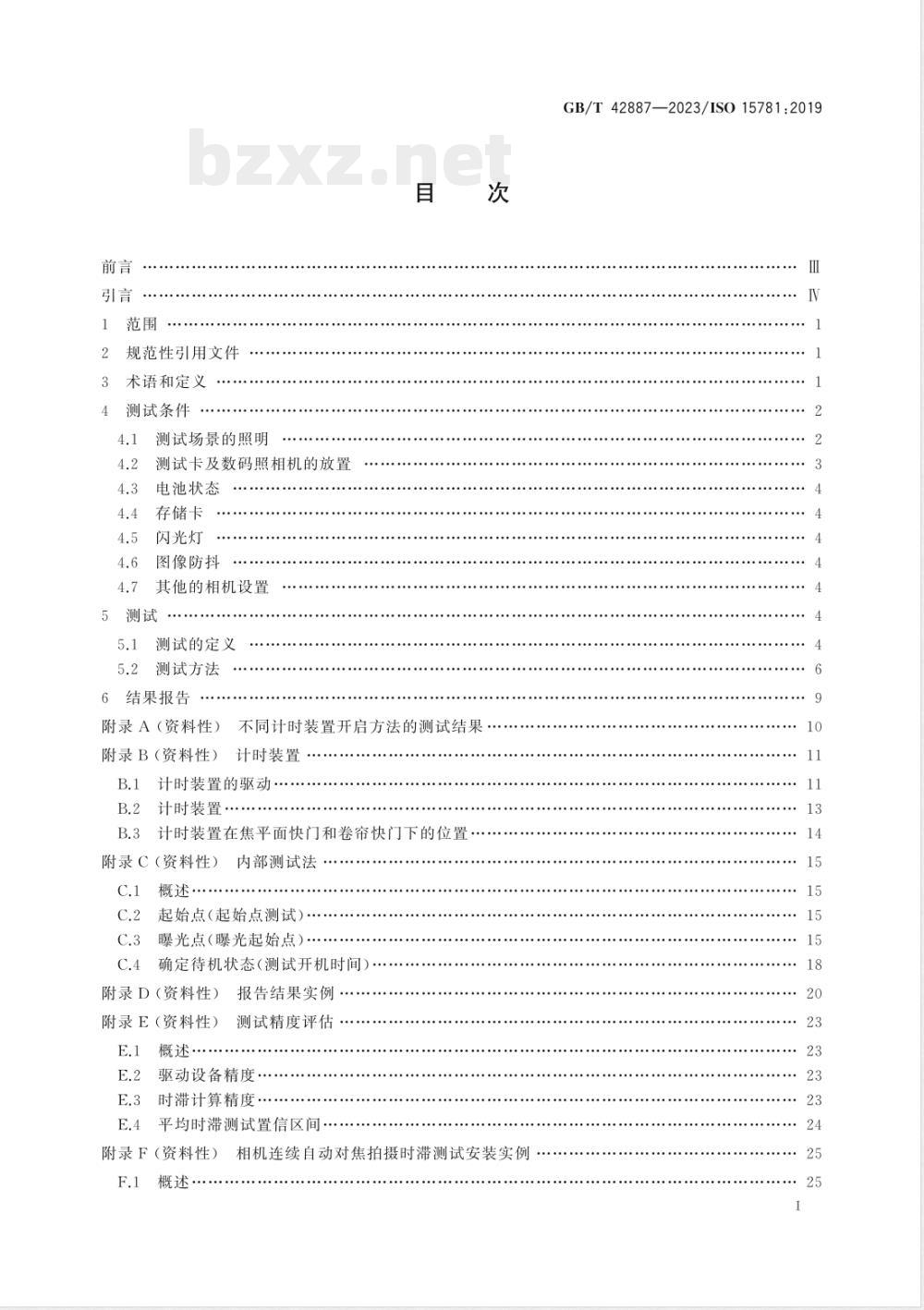

规范性引用文件
术语和定义
测试条件
测试场景的照明
测试卡及数码照相机的放置
电池状态
存储卡
闪光灯
图像防抖
其他的相机设置
测试的定义
测试方法
6结果报告
附录A（资料性）
附录B（资料性）
不同计时装置开启方法的测试结果计时装置
计时装置的驱动
计时装置
计时装置在焦平面快门和卷帘快门下的位置附录C（资料性）
内部测试法
起始点（起始点测试）..
曝光点（曝光起始点）.
确定待机状态（测试开机时间）附录D（资料性）
附录E（资料性）
概述·
报告结果实例·
测试精度评估
驱动设备精度
时滞计算精度
平均时滞测试置信区间.
附录F（资料性)

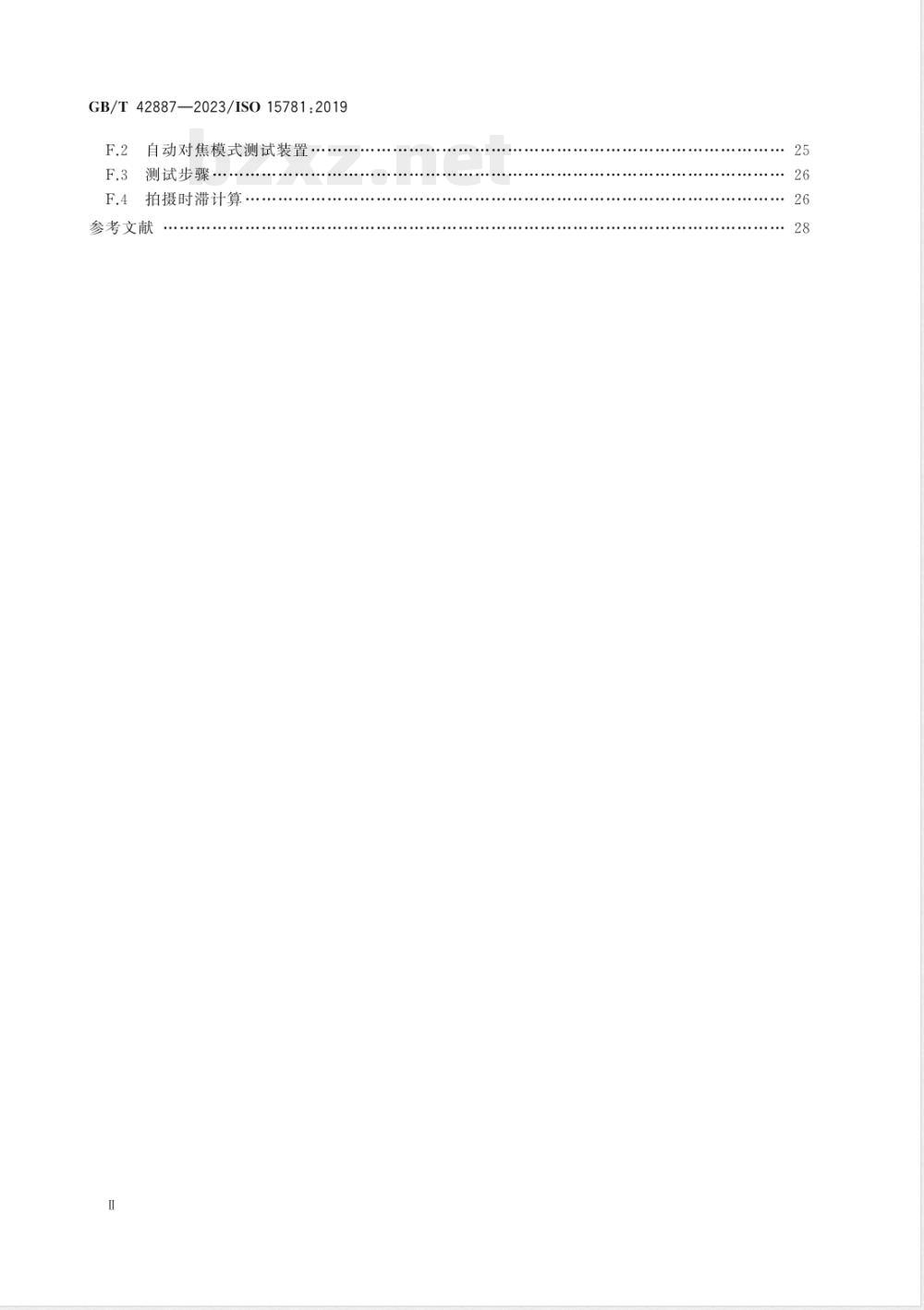

相机连续自动对焦拍摄时滞测试安装实例GB/T42887-—2023/ISO15781:201910
GB/T42887-—2023/ISO15781:2019F.2
自动对焦模式测试装置
测试步骤
拍摄时滞计算
参考文献
.......................................+............................................25

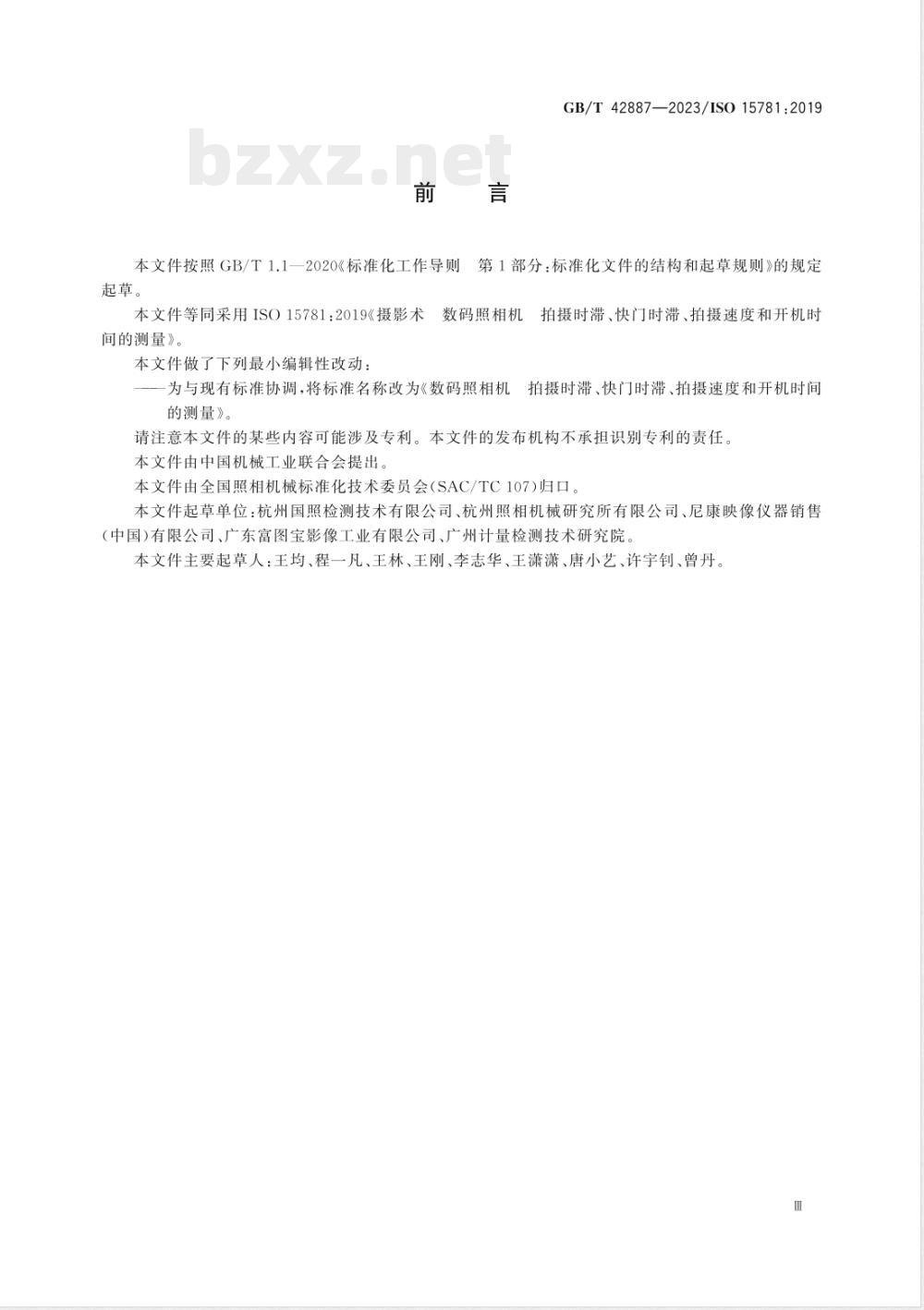

本文件按照GB/T1.1—2020《标准化工作导则起草。
GB/T42887—2023/ISO157812019第1部分：标准化文件的结构和起草规则》的规定本文件等同采用ISO15781：2019《摄影术数码照相机
拍摄时滞、快门时滞、拍摄速度和开机时间的测量》。
本文件做了下列最小编辑性改动：为与现有标准协调，将标准名称改为《数码照相机拍摄时滞、快门时滞、拍摄速度和开机时间的测量》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国照相机械标准化技术委员会（SAC/TC107)归口。本文件起草单位：杭州国照检测技术有限公司、杭州照相机械研究所有限公司、尼康映像仪器销售（中国）有限公司、广东富图宝影像工业有限公司、广州计量检测技术研究院本文件主要起草人：王均、程一凡、王林、王刚、李志华、王潇潇、唐小艺、许宇钊、曾丹。GB/T42887-—2023/IS015781:2019引言
在数码摄影的早期，几乎不可能拍摄运动目标的影像。因为按下曝光键后，拍摄图像需要一段比较长的时间，而理想瞬间还未被拍摄到就已经消失了。在按下光键到图像开始曝光这段时间里，有一部分时间用于对焦，而另一部分时间则用于曝光控制。这段多余却又必不可少的时间周期称为拍摄时滞。它与快门时滞的概念常常被混滑。本文件给出了快门时滞的定义。目前，优化的系统已经可以减少这些时滞。拍摄快速运动物体的不同运动阶段在许多场合都十分重要，如运动摄影和人像摄影领域。这种高速拍摄需要数码照相机内部快速地进行图像处理，该过程可根据本文件描述的方法进行测量当摄影师准备拍摄变化场景时，如果他的数码照相机需要较长的时间进人拍摄状态，那么开启相机后，拍摄画面的机会已经消失了。这个时间称为开机时间，是另一个重要的参数，也可以根据本文件的方法进行确定。
1范围
GB/T42887-—2023/IS015781:2019数码照相机拍摄时滞、快门时滞、拍摄速度和开机时间的测量
本文件界定了数码照相机拍摄时滞、快门时滞、拍摄速度和开机时间的术语和定义，描述了相应的测试、记录方法，包括一种利用数码照相机内部控制信号测试的方法和一种无需拆卸数码照相机而得到时间值的方法。
本文件适用于数码照相机、手机和平板电脑的拍摄模组的拍摄时滞、快门时滞、拍摄速度及开机时间的测量。本文件不涉及低光照环境下自动对焦的准确性和速度的测量2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO7589摄影技术感光度测量用光源日光灯、白炽灯和印相机规范（Photography一Illumi-nants for sensitometry-Specifications for daylight.incandescent tungsten and printer)3术语和定义
下列术语和定义适用于本文件。3.1
数码照相机digital still camera采用图像传感器产生数字信号获得静态图像的装置。注：数码照相机一般为便携式、手持式装置，其数字信号通常记录在移动存储器中，如固态存储卡或磁盘。3.2
拍摄时滞shootingtimelagWww.bzxZ.net
数码照相机或移动设备拍摄模组在待机状态下，从拍摄点到开始曝光的时间间隔。注1：这个时间包括数码照相机在曝光前需进行的所有测试及调整（例如：自动对焦和曝光控制）注2：当按下曝光按钮，数码照相机需进行大量时间的测量与调整，例如光量的确定和对焦的调整，这些程序所需的时间均是拍摄时滞的一部分注3：拍摄点通常指在待机状态下直接最大程度按下快门键，其间没有任何间断，详见3.83.3
节shutterreleasetimelag
快门时滞
在预拍摄点（3.7)完成对焦程序（半按快门)后，从拍摄点（3.8)（全按快门)到开始曝光的时间间隔。注1：在一些出版物中也以快门迟滞（shutterlag）或释放迟滞（releaselag）的术语代替快门时滞。注2：拍摄点通常指在半按快门的状态下全按快门键。1
GB/T42887—2023/IS015781:20193.4
开机时滞
startup
start-up time lag
从开启数码照相机电源开关到相机达到待机状态（3.6）所经历的时间注1：不包括存储卡初始化的时间。注2：不同设备的开机时间定义在5.2.1中有描述3.5
拍摄速度
f shooting
shooting rate
从一幅图像开始曝光到下一幅图像开始曝光所经历时间的倒数。3.6
standbystate
待机状态
数码照相机在开机后，预备拍摄图像的状态注1：如果数码照相机采用电子取景器，预览图像通常在待机状态下显示。注2：不包括存储卡初始化的时间。3.7
预拍摄点
pre-capture point
拍摄者控制数码照相机处于预拍摄状态的位置，如自动对焦和曝光计算注：在数码照相机上通常以半按快门键达到预拍摄点。在移动设备上可以通过长按触发键来实现3.8
拍摄点
capturepoint
拍摄者控制数码照相机启动图像拍摄程序的时刻注：在数码照相机上通常以全按快门键达到拍摄点。在移动设备上可以由按下或释放触发键来达到，3.9
长按时间
push duration
按压触发键的全部持续时间。
注：不同于传统数码照相机的拍摄触发，在移动设备上使用触摸屏，长按可以使用一些特殊功能，比如自动对焦。测试条件
测试场景的照明
含测试卡在内的拍摄区域应均匀照明，且照明水平高于5001x且低于50001x。若有特殊的测试目的则要求其他的照明水平
测试场景应避免镜像反射（见图1），可通过设置照明光源与测试卡表面人射角约为45的方式实现。区域的照明水平在测试结果报告中说明。时间测试在日光条件或钨灯下进行。可根据ISO7589的相关程序来确定用于测量的照明是否与日光照明匹配
标引序号说明：
分光光度计：
测试卡：
钨灯或D55光源。
4.2测试卡及数码照相机的放置
照明的布局
GB/T42887-—2023/IS015781:2019数码照相机安装于固定的支架（例如：较重的三脚架），面向且垂直于测试卡表面（见图2）。测试卡需易于数码照相机对焦，并易于确定所摄图像的对焦是否正确。附录B的实例包含了黑白棋盘格或三线图。在满足上述条件的情况下，通用的评估测试图也适用。另外，将ISO12233分辨率测试图放在测试卡区域用于确定拍摄图片是否正确对焦。测试卡的高度为（80士10）cm，且调整相机与测试卡的距离使图像高度与测试卡高度一致测试卡周围为18%中性灰的反射区域。测试之前，检查数码照相机是否对测试图正确对焦。若不能正确对焦，可通过调整测试图或照明光源得以实现对焦。当镜头的焦距极长或极短时，若需要不同的设置条件，则在测试结果报告中说明。3
GB/T42887--2023/IS015781:2019标引序号说明：
1——背景区域：18%中性灰测试卡；3——测试卡；测试卡高度80.cm；
3电池状态
33倍焦距；
5焦距；
6像高。
测试卡及定位
为避免由不同供电来源引起的测试结果不一致，需准备一块全新的且充满电的电池备用。支持交流供电的照相机采用交流电源。4.4存储卡
对于支持连接到外部存储卡的数码照相机，使用不影响测试，具有足够存储空间和速度的存储卡。存储速度慢的卡会影响测试并增加测试时间。在相机中对测试卡初始化和格式化。在格式化存储卡后，存储卡安装在数码照相机中。如果数码照相机只有内部存储器，在测试之前格式化删除存储器中所有的图像以释放足够的空间，避免数据丢失影响测试。
5闪光灯
如果测试过程中使用闪光灯，在测试结果报告中应说明。4.6
图像防抖
如果测试过程中使用图像防抖，在测试结果报告中应说明。4.7其他的相机设置
由于相机的设置会影响测量结果，因此使用相机的出厂设置，任何与这些设置的偏差都要在测试结果报告中说明。
5测试
5.1测试的定义
5.1.1概述
本文件措述了两种测试方法。第一种方法是“外部测试”法，在不拆卸数码照相机的条件下执行。第二种方法是“内部测试”法，需要部分拆卸相机机身，利用机身内部的电信号进行测试。第一种方法是数码照相机用户进行测试的首选方法，第二种方法是数码照相机制造商进行测试的首选方法注1：被测时间周期如图3、图4、图5所示注2：“预拍摄点相关过程”指当按下数码照相机预拍摄点开关时，数码照相机执行测光并确定曝光和调焦的过程4
GB/T42887—2023/ISO15781:2019注3：“拍摄点相关过程”指当数码照相机拍摄点开关被按下时，数码照相机执行图像拍摄及预备存储的过程。开关电源
开机时间
曝光键可以启动
系统韧始化
拍摄时滞
取景器图像(通过屏幕)
输入预摄点信号
输入拍摄点信号
预摄点相关过程
拍摄点相关过程
曙光点
情况1：预摄点可被执行的时间长于取景图像可显示的时间
爆光键可以启动
开机时
曙光点
情况2：取景图像可显示的时间长于预摄点可被执行的时间
从电源开启到取景图像可显示或从电源开启到预拍摄点曦光键可启动的时间，具体选择时间较长者，图3
输入预摄点信号
输入拍摄点信号
预摄点相关过程
拍摄点相关过程
开机时间的测试周期
拍摄时滞
眼光点
拍摄时滞和快门时滞的测试周期快门时滞
曙光点
GB/T42887—2023/ISO15781:2019输入预摄点信号
输入拍摄点信号
预摄点的相关过程
拍摄点的相关过程
数据处理
附加写入数据
5.1.2外部测试法
拍摄速度f=1/T
拍摄速度的测试周期
启动位
启动位
一启动位
启动位
外部测试法无需拆卸相机，具有能在产品阶段执行测试的优点。具体来说是通过拍摄计时装置，并从拍摄图像中确定时间间隔。该方法实例见附录B。当采用外部测试法时，按下曝光键与开启计时装置之间存在时滞，在进行测试之前要考该时滞的可接受水平，该时滞的理论误差与测试结果一并给出（见附录B）。采用不同触发方式进行测试，其结果见附录A。
5.1.3内部测试法
内部测试法是一种拆卸相机的方法.使用内部控制器和连接器直接测试输人信号与器件控制信号的时间间隔，可准确把握操作时机，具备准确、稳定的优点。使用这种方法能够排除因为驱动设备精度而引起的测试偏差（见附录B）。但是，通常只有相机制造商会采用这种方法，因为除了相机制造商，其他人很难拆卸相机、选择并测试器件的控制信号。此种方法的实例见附录C。5.2测试方法
开机时间
打开数码照相机，并设置为拍摄模式。在相机开启时关闭任何需要额外时间的设置（例如播放前奏声音），在相机再次关闭之前将相机对焦于计时装置。当电源键再次打开即进行测试。测试结果至少为10次测试结果的平均值。
对于具有除了照相以外功能的设备，测试前先重新启动以确保所有运行中的程序均被关闭。打开相机的方式如果是一个相机APP或按下一个快捷键，选择最快的方式并随报告给出。在这些设备中打开相机功能的起点时间是从常规的待机模式开始操作，即移动设备处于解锁待机状态，如果对未解锁设备来说需要进人数个菜单才能打开相机，则将该时间计入开机时间中。在测试结束前数码照相机应保持供电。测试结果和条件按第六章的要求报告说明当采用外部测量法时，计时装置尽可能以电联方式控制照相机的电源开关。计时装置测试开机时间的精度至少为0.1s（采样间隔为0.01s）。如果采用手动方式开启计时装置，所有小于0.5s的测试值记为0.5s，同时手动开启的操作同测试结果报告一并说明。当电源开关开启计时装置即会启动。照相机在开机后，快门进人工作状态会立刻拍摄测试卡（对象)形成一张照片。开机时间可通过公式(1)计算得到。6
