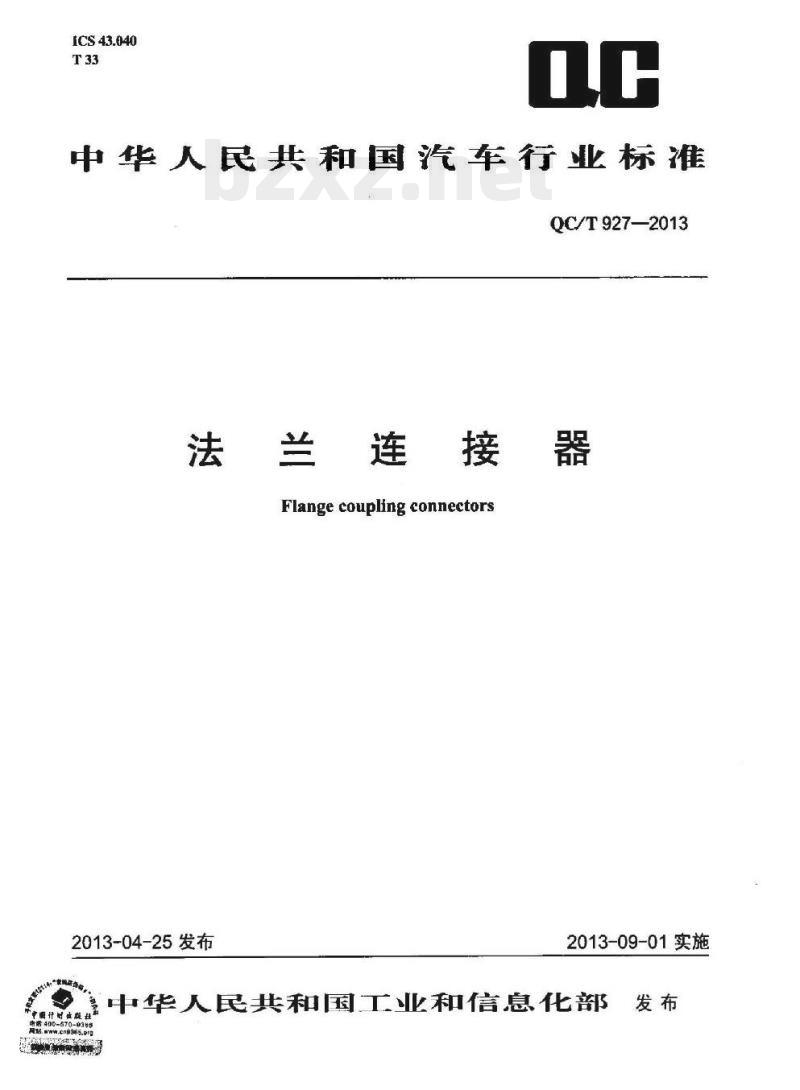

【QC汽车标准】 法兰连接器

ICS 43.040
中华人民共和国汽车行业标准
QC/T927—2013
法兰连接器
Flangecoupling connectors
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布

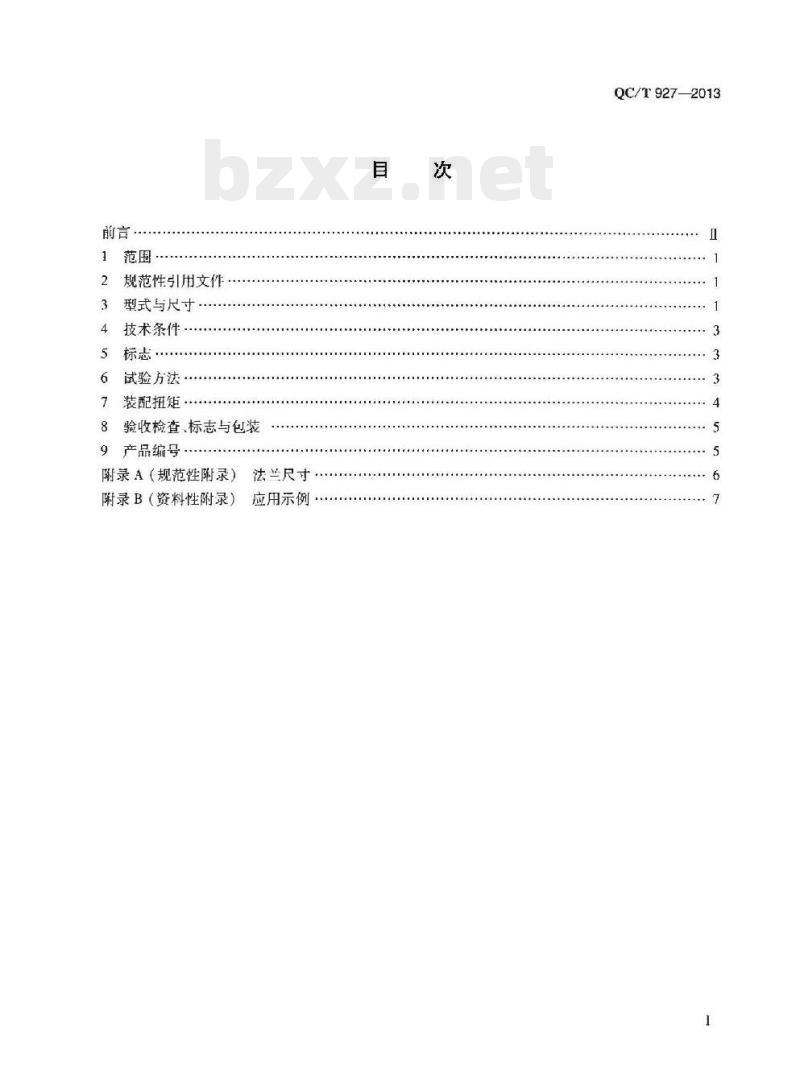

规范性引用文件.
型式与尺寸
技术条件
标志·
试验方法
装配扭矩·
验收检查.标志与包装
9产品编号
附录A（规范性附录）
附录B（资料性附录）
法兰尺寸
应用示例…
QC/T927-2013
QC/T9272013

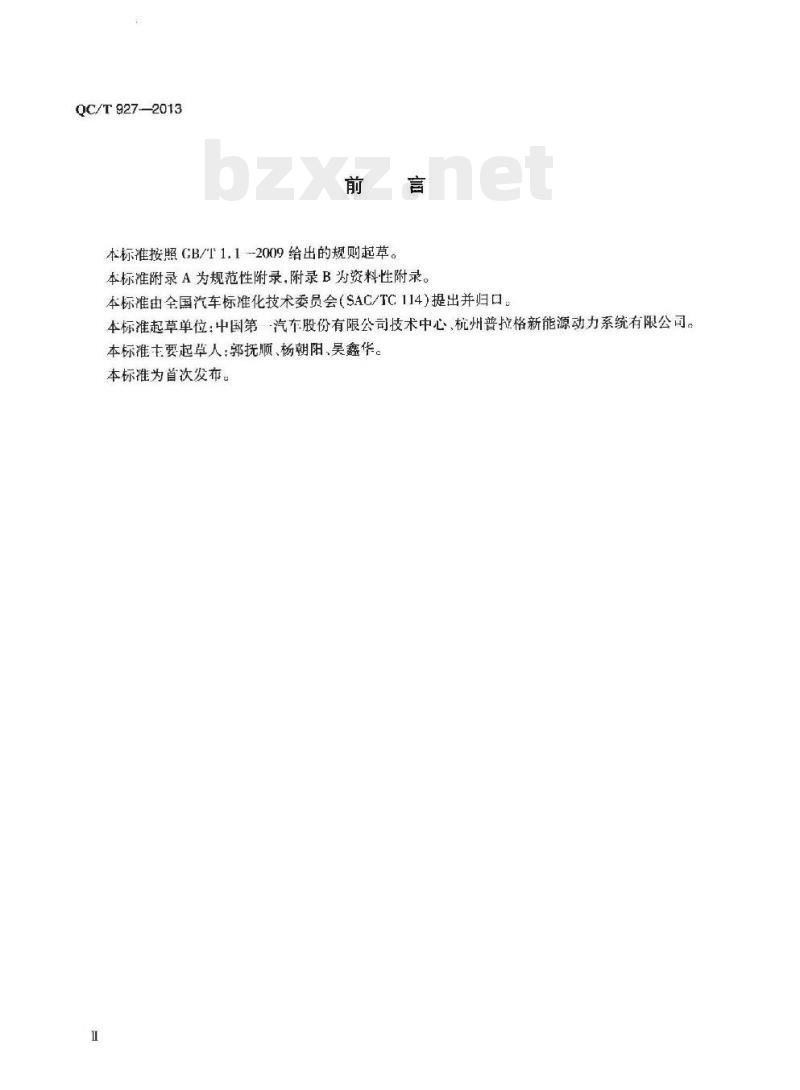

本标准按照CB/T1.1--2009给出的规则起草。本标准附录A为规范性附录，附录B为资料性附录。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口本标准起草单位：中国第汽车股份有限公司技术中心、杭州普拉格新能源动力系统有限公司。本标准主要起草人：郭抚顺、杨朝阳、吴鑫华。本标准为首次发布。

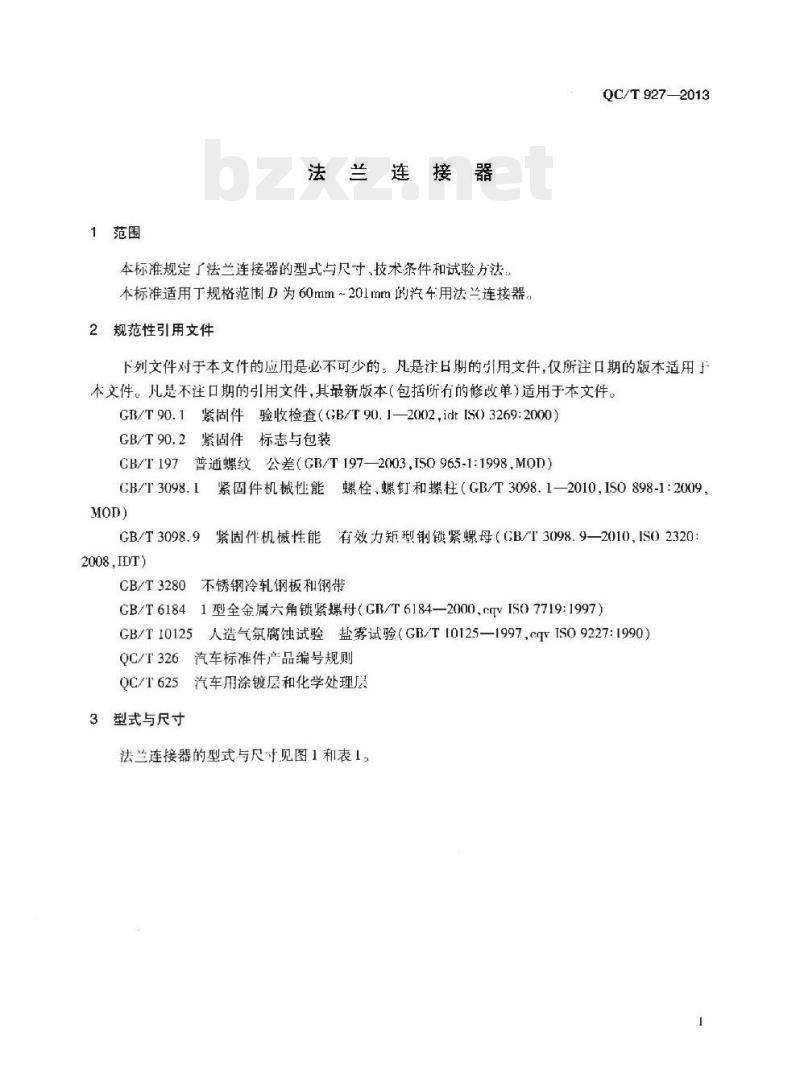

1范围
法兰连接器
本标准规定了法兰连接器的型式与尺寸、技术条件和试验方法本标准适用于规格范围D为60mm~20lmm的汽车用法连接器。2规范性引用文件
QC/T9272013
下列文件对于本文件的应用是必不可少的：凡是注日期的引用文件，仅所注口期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2(K02idt[SO3269:2000)GB/T90.2紧固件标志与包装
CB/T197普通螺纹公差（GB/T197—2003,IS0965-1:1998,MOD）GB/T 3098.1
GB/T3098.9
2008,IDT)
紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1—2010,IS0898-1:2009有效力矩型钢锁紧螺母（CB/T3098.9—2010，IS02320：紧固件机械性能
GB/T3280
不锈钢冷轧钢板和钢带
GB/T61841型全金属六角锁紧螺母（GB/T6184—2000，cTVIS07719:1997）GB/T10125
人造气氛腐蚀试验盐雾试验（GB/T10125—1997，cqVIS09227:1990）QC/T326汽车标准件产品编号规则QC/T625
5汽车用涂镀层和化学处理层
3型式与尺寸

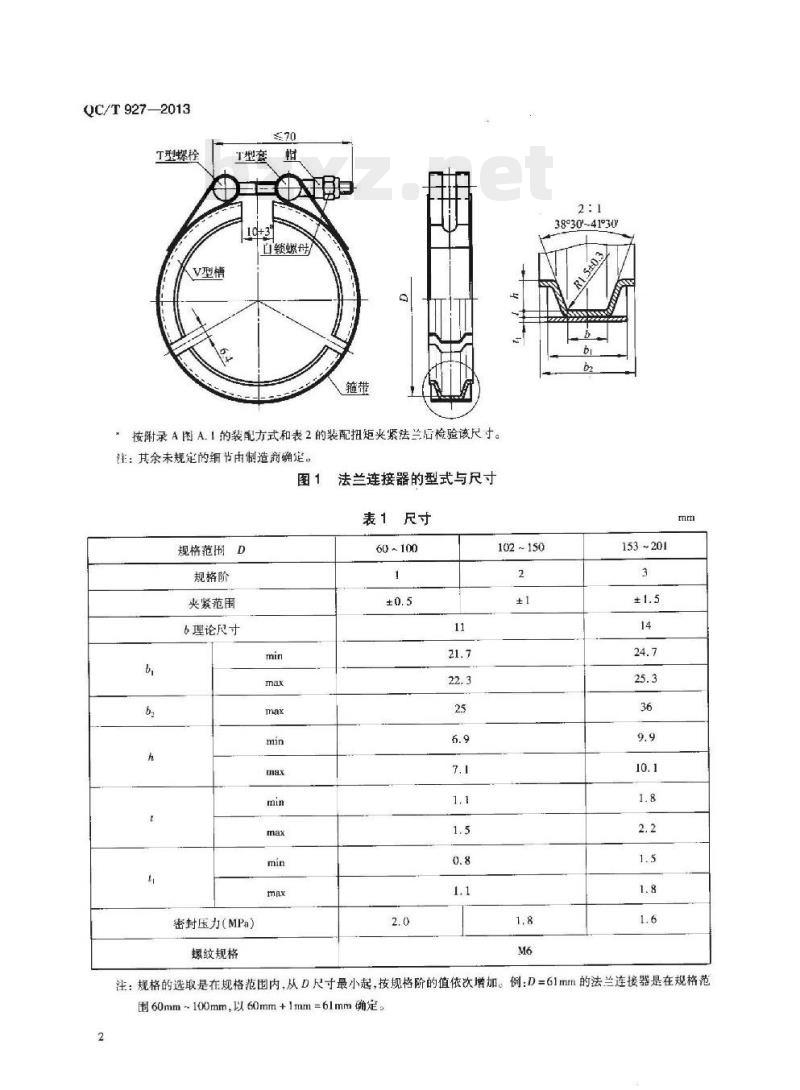

法兰连接器的型式与尺寸见图1和表！。QC/T927—2013
T型螺栓
V型槽
T型套
直锁螺盘/
按附录A图A.1的装配方式和表2的装配扭矩夹紧法兰后检验该尺寸。注：其余未规定的细节由制造商确定。法兰连接器的型式与尺寸
表1尺寸
规格范围D
规格阶
夹紧范围
6理论尺寸
密封压力（MPa)）
螺纹规格
60~100
102~150
3830-41°30
153~201
注：规格的选取是在规格范围内，从D尺寸最小起，按规格阶的值依次增加。例：D=61mm的法兰连接器是在规格范围60mm100mm，以60mm+1mm=61mm确定。4技术条件
4.1T型螺栓
机械性能等级：8.8，按GB/T3098.1的规定；螺纹精度：6g，按GB/T197的规定；表面处理：锌铝涂层，按QC/T625的规定。4.2锁紧螺母
锁紧螺母按GB/T6184的规定；
机械性能等级：8，按CB/T3098.9的规定；螺纹精度：6H，按CB/T197的规定；表面处理：锌铝涂层，按QC/T625的规定。4.3箍带、V型槽、T型套和帽
QC/T927-2013
材料：12Cr17Ni7、12Cr18Ni9、10Cr17Mo，按GB/T3280的规定，或性能相当的其他材料：表面处理：抛光；
表面质量：无尖角、毛刺、裂纹、皱韬和其他影响使用的缺陷。4.4耐钝性
应将法兰连接器拆解成零件，共同进行盐雾试验480h，试验后，表面无白色、灰黑色及其他腐蚀物产生。
4.5扭矩
扭矩要求按表2。
表2扭矩要求
规格范围D(mm）
保证扭矩（N·m）
重复扭矩（N·m）
破坏扭矩（N·n）
装配扭矩（N·m）max
4.6供货状态
60~100
102-150
153~201
供货时箍带摩擦副允许涂少量润滑油，锁紧螺母处在T型螺栓末端，且应锁紧不脱落。5标志
应在箍带外表面明显处，标志法兰连接器产品的商标和规格，标志应清晰、永久。6试验方法
6.1尺寸
V型槽尺寸用投影仪检验，其余尺寸用通用量具检验3
QC/T927--2013
6.2材料
材料应符合技术要求规定，产品试验前，供货方应出具第三方检验报告，必要时进行检验。6.3耐蚀性
将样件拆解成零件，按GB/T10125规定的试验方法，进行盐雾试验480h。6.4T型螺栓和锁紧螺母机械性能6.4.1 T型螺栓。
T型螺栓机械性能试验，按GB/T3098.1的规定。6.4.2锁紧螺母。
锁紧螺母机械性能试验，按GB/T3098.9的规定，6.5法兰连接器
6.5.1试验条件。
每次试验应采用新的样件，不得修整和补充润滑。扭矩扳手误差不大于±3%。
6.5.2保证扭矩。
将样件装在相应规格的法兰上（法兰的尺寸按附录A），按表2规定的保证扭矩平稳地柠紧锁紧螺母，保持153后，松螺母，检验样件，不应出现开焊、破坏或塑性变形，箍带可重复使用。6.5.3重复扭矩。
按6.5.2的试验方法和表2规定的重复扭矩值，重复试验15次，拧松螺母，检验样件，不应出现开焊、破坏或塑性变形，箍带可重复使用。6.5.4破坏扭矩。
按6.5.2的试验方法和表2规定的破坏扭矩值，平稳地拧紧螺母直至样件破坏，其扭矩值应大于表2规定的破坏扭矩。
6.6密封性免费标准下载网bzxz
6.6.1试验条件。
密封试验装置见图2，法兰的尺寸见附录A：压力测量仪误差不大于3%；试验介质为室温水。法兰连接器
排气孔
中心定位环
密封填料
搬压接头法兰
图2密封试验装置
6.6.2试验方法。
按表2规定的装配扭矩拧紧法兰连接器，压强增大的速度为0.1MPa/s，直至试验介质泄漏，泄漏压强大于表1规定的密封压强。7装配扭矩
根据密封介质、密封填料、工作状况确定装配扭矩，但不应超过表2规定的装配扭矩。4
验收检查、标志与包装
QC/T927--2013
验收检查按GB/T90.1的规定，其中V型槽角度的AQL=1.5,其余尺寸AQL.=2.5。标志与包装按GB/T90.2的规定。产品编号
法兰连接器的产品编号按QC/T326的规定5
QC/T927-2013
A.1法兰尺寸
法兰尺寸见图A.1和表A.1。
注：5=1.5mm。
附录A
【规范性附录】
法兰尺寸
图A.1法兰尺寸
表A.1尺寸
规格范围D
60~100
102~150
d=D-2xs
153-201
B.1应用示例
应用示例见图B,1
管连接
实心法兰连接
附录B
（资料性附录）
应用示例
应用示例
盖连接
卷边锥形法兰连接
OC/T 9272013
