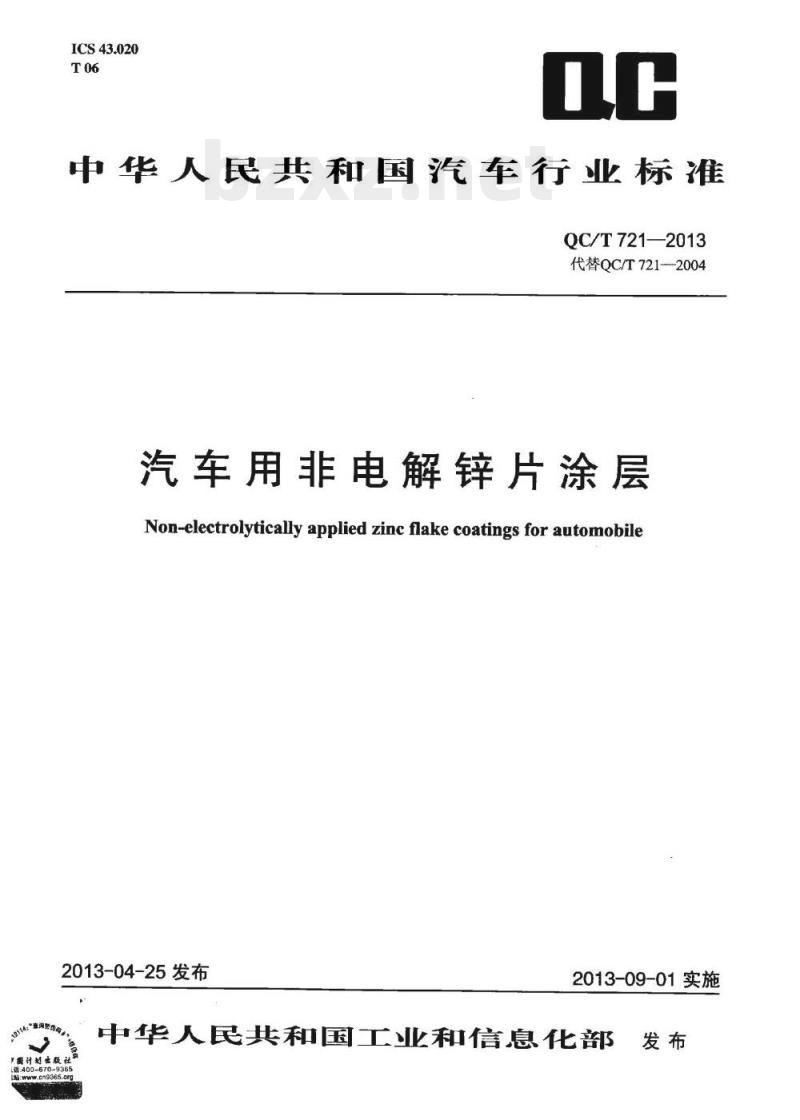

【QC汽车标准】 汽车用非电解锌片涂层

ICS43.020
中华人民共和国汽车行业标准
QC/T721—2013
代替QC/T721--2004
汽车用非电解锌片涂层
Non-electrolytically applied zinc flake coatings for automobile2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布

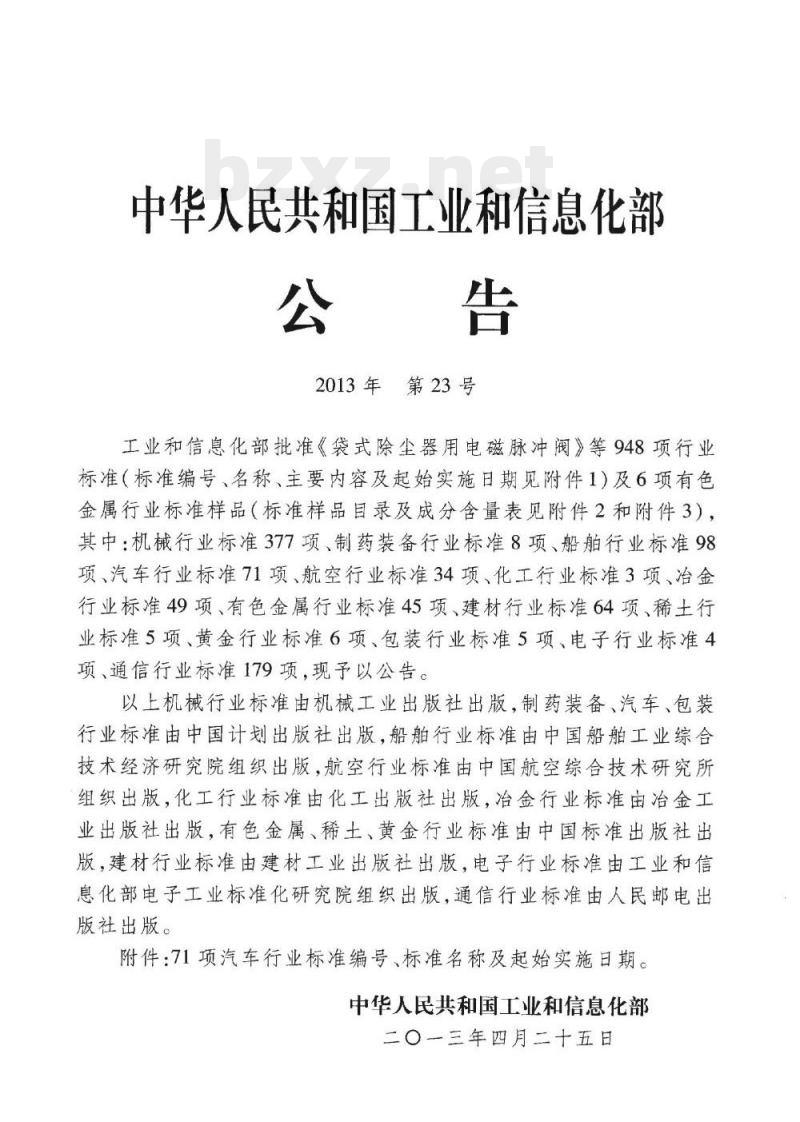

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3），其中：机械行业标准377项、制药装备行业标准8项船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、冶金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版·建材行业标准由建材工业出版社出版，电子行业标准电工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日

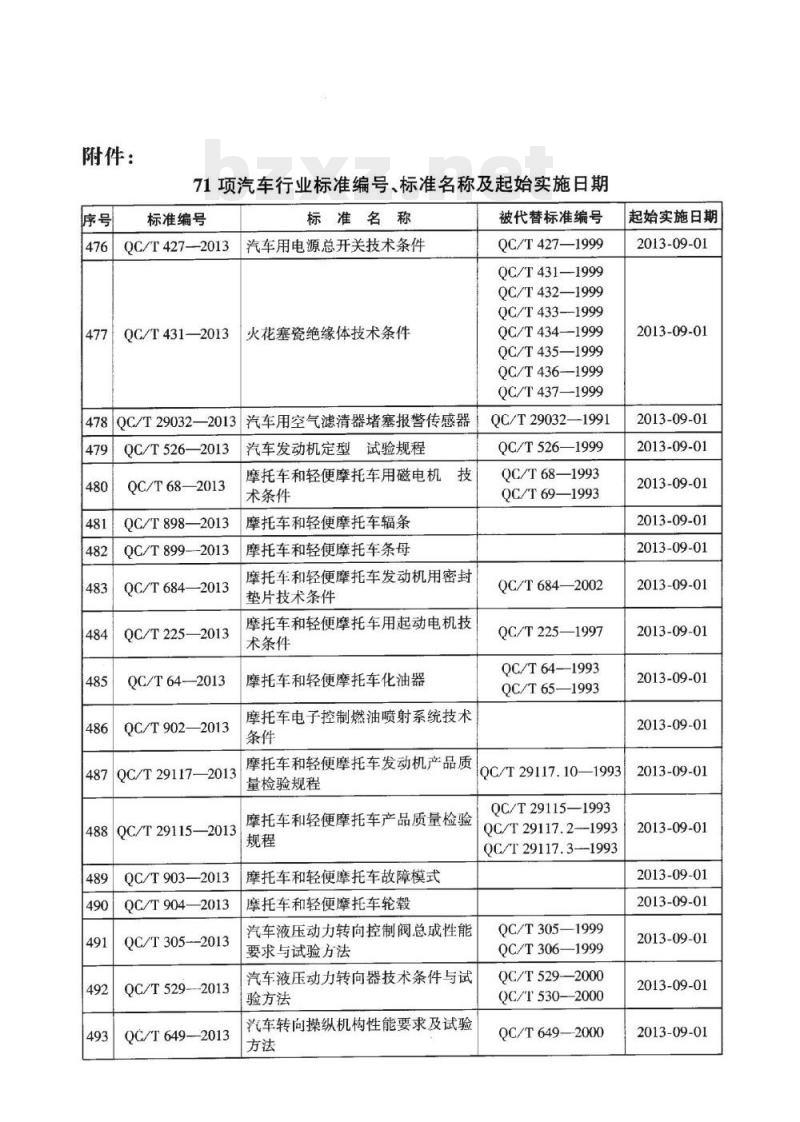

附件：
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T427-2013
QC/T431—2013
标准名称
汽车用电源总开关技术条件
火花塞瓷绝缘体技术条件
478QC/T29032—2013
汽车用空气滤清器堵塞报警传感器479
QC/T526—2013
QC/T68—2013
QC/T898-
3—2013
QC/T899--2013
QC/T6842013
QC/T225—2013
QC/T64—-2013
OC/T902—2013
QC/T29117—2013
488QC/T29115—2013
QC/T903—2013
QC/T904—2013
QC/T305--2013
QC/T529-2013
QC/T649-—2013
汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
被代替标准编号
QC/T427—1999
QC/T431—1999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435—1999
OC/T4361999
QC/T437—1999
QC/T29032—1991
QC/T526—1999
QC/T68—1993
QC/T69—1993
OC/T684—2002
QC/T225—1997
QC/T64——1993
QC/T65—1993
摩托车和轻便摩托车发动机产品质QC/T29117.10—1993
量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
QC/T29115—1993
OC/T29117.2—1993
QC/T29117.3-1993
OC/T305—1999
QC/T306—1999
QC/T529—2000
QC/T530—2000
QC/T649-2000
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

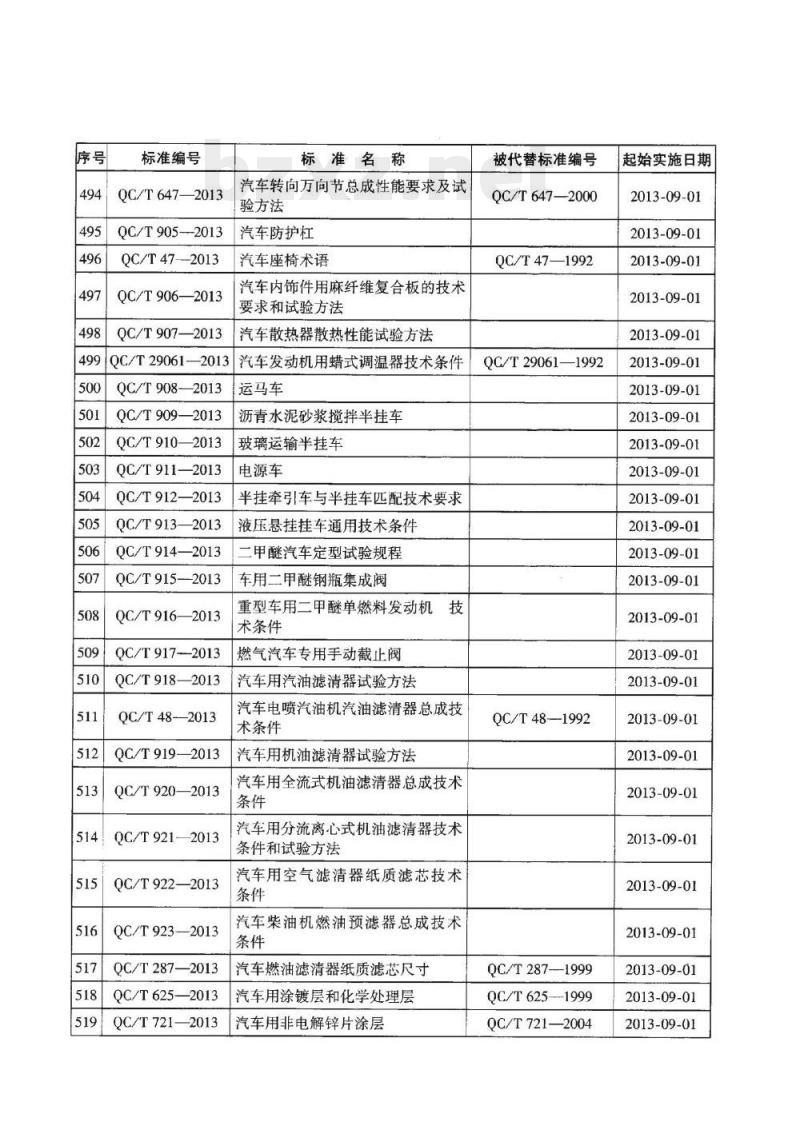

标准编号
QC/T647—2013
QC/T905-
QC/T472013
QC/T906—2013
QC/T907-
QC/T29061-—2013
QC/T908-
QC/T909—2013
QC/T910-
QC/T911-
QC/T912-
QC/T913
QC/T914—2013
QC/T915--2013
QC/T916—2013
QC/T917-2013
QC/T918—2013
QC/T48-2013
QC/T919—2013
QC/T920—2013
QC/T9212013
QC/T922—2013
QC/T923—2013
QC/T287-
QC/T625-
QC/T721-
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机技术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T6472000
QC/T47—1992
OC/T29061—1992
QC/T48—1992
QC/T287-1999
QC/T625-1999
QC/T721
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

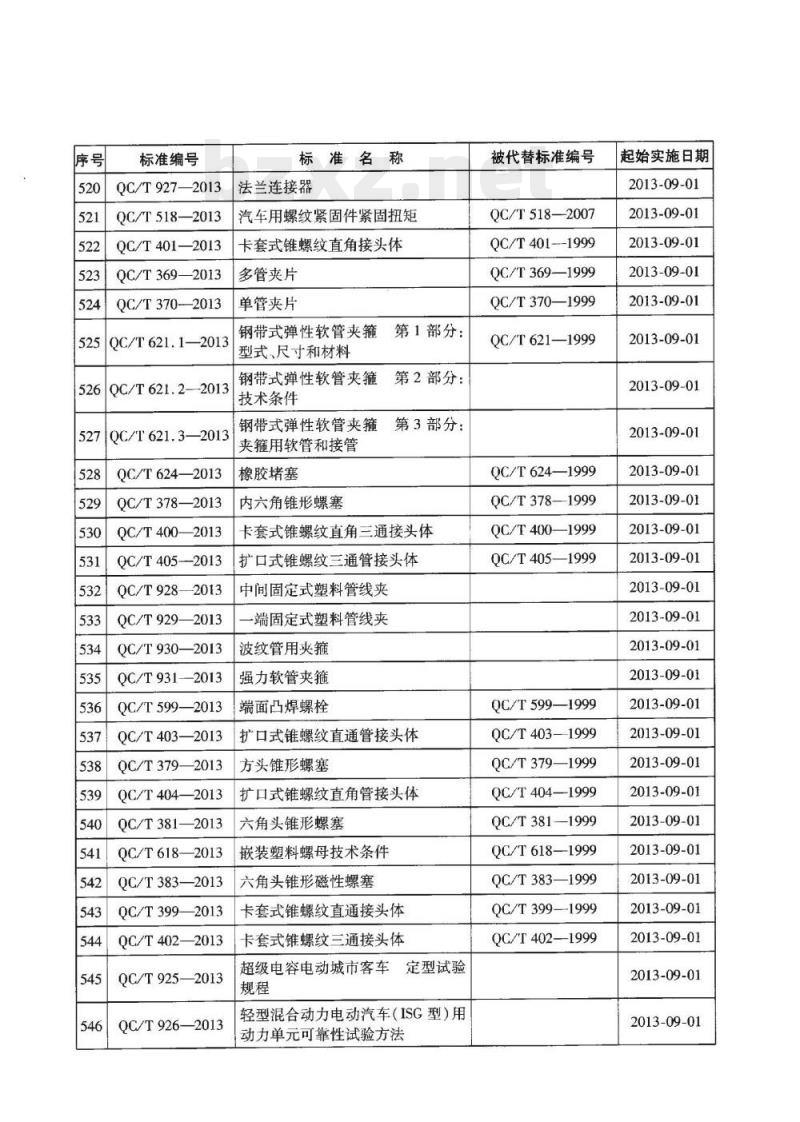

标准编号
QC/T927-
QC/T518-
QC/T401
QC/T369
QC/T370-2013
QC/T621.1—2013
QC/T621.22013
QC/T621.3—2013
QC/T624—2013
QC/T378—2013
QC/T400—2013
QC/T4052013
QC/T928—2013
QC/T929-
—2013
QC/T930
QC/T931
——2013
QC/T599—2013
QC/T403-
QC/T379—2013
QC/T404-
—2013
QC/T381—2013
QC/T618-
—2013
QC/T383—2013
QC/T399—2013
QC/T402—2013
QC/T925—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分：
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
一端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车
定型试验
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
QC/T401--1999
QC/T369—1999
QC/T370—1999
QC/T621-—1999
QC/T624—1999
QC/T378—1999
QC/T400—1999
QC/T405—1999
QC/T599—1999
QC/T403—1999
QC/T379
QC/T404-
QC/T381
QC/T618-1999
QC/T383-
QC/T399
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01bzxZ.net
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2规范性引用文件
术语和定义
防护等级、适用范围及图样标记4
性能要求
试验方法
QC/T721—2013
QC/T721-2013
本标准按照GB/T1.1一2009给出的规则起草。本标准代替QC/T721--2004《汽车用锌铝铬涂层》，与QC/T721-2004相比，主要技术变化如下：
修改了中文和英文标准名称；
一调整了不同防护等级的锌铝铬涂层厚度（见5.1)；增加了锌铝涂层（无六价铬）的规定（见3.2、4.2、5.2和6.2）。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：中国第一汽车集团公司技术中心。本标准主要起草人：魏晓川。
1范围
汽车用非电解锌片涂层
本标准规定了汽车用非电解锌片涂层的一般性能、防护等级要求及图样标记。本标准适用于汽车用钢铁、铝及锌合金零件的表面防护。2规范性引用文件
QC/T721—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法（GB/T4956—2003，IS02178:1982,IDT)
GB/T5267.2紧固件非电解锌片涂层（GB/T5267.2--2002，IS010683:2000,IDT）GB/T6462金属和氧化物覆盖层厚度测量显微镜法（GB/T6462—2005，IS01463：2003，IDT)
GB/T9789金属和其他无机覆盖层通常凝露条件下的二氧化硫腐蚀试验（CB/T9789-2008,S06988:1985,IDT)
CB/T10125人造气氛腐蚀试验盐雾试验（GB/T10125—1997，eqvIS09227:1990）GB/T13893
1998,ID)
3术语和定义
色漆和清漆耐湿性的测定连续冷凝法（GB/T13893—2008，ISO6270-1：下列术语及定义适用于本标准。3.1
锌铝铬涂层Zinc/Aluminium/Chromateflakecoatings由非电解的微细鳞片状锌、铝及铬酐在高温下烧结而成的无机防腐蚀涂层。具有高耐蚀、耐高温、无氢脆的特点，可以代替热镀锌、电镀锌及锌基合金，但导电性差，在与不锈钢、铜等零件接触时，可能产生接触腐蚀。
锌铝涂层，Zinc-aluminium flake coatings由非电解的微细鳞片状锌、铝薄片及不含铬的金属盐和有机成分组成。在高温烧结作用下形成表面保护涂层。具有高耐蚀、耐高温、无氢脆、无污染的特点。4防护等级、适用范围及图样标记4.1锌铝铬涂层的防护等级、适用范围及图样标记见表1。1
QC/T721--2013
防护等级
图样标记
Me/Ct·DAC4
Me/Ct·DAC6
Me/Ct·DAC8
表1汽车用锌铝铬涂层防护等级及适用范围适用范围
在一般腐蚀环境下使用：汽车内部零件，如汽车驾驶室内零件等在严酷腐蚀环境下使用：汽车外部和发动机罩以下零件，如排气管等注：“Me\表示基体金属材料，如Fe等。锌铝涂层的防护等级、适用范围及图样标记见表2。4.2
表2汽车用锌铝涂层防护等级及适用范围防护等级
图样标记
Me/Zn-Al·A
Me/Zn-Al·B
适用范围
应用于中等腐蚀环境，如汽车内部或装在白车身上的零件应用于严酷腐蚀环境或承担温度负荷腐蚀环境，如汽车外部和底盘区域、发动机区域零件
注：“Me\表示基体金属材料，如Fe、AI等。5
性能要求
锌铝铬涂层性能要求见表3。
表3汽车用锌铝铬涂层性能要求
附着量（g/m2）
附着力
耐中性盐雾腐蚀试验(b)
耐湿热腐蚀试验(h)
涂层厚度（参考值）（μm）
技术指标
涂层呈银灰色，不允许漏涂、起泡、流挂、堆积、变色、划伤及其他不良缺陷：
不允许有明显粗沉积物、附有异物等缺陷存在；小的黄色斑点和轻微的划伤可视为合格16
注：螺纹件涂层厚度应满足旋合性要求。5.2锌铝涂层性能要求见表4。
满足6.1.3的规定
试验方法
附着力
耐中性盐雾腐蚀试验(h)
耐湿热腐蚀试验(h)
耐二氧化硫腐蚀性能
涂层厚度（参考值）（μm）
表4汽车用锌铝涂层的性能要求
技术指标
QC/T721—2013
试验方法
涂层呈银灰色或黑色，不允许漏涂、起泡、流挂、堆积、变色、划伤及其他不良缺陷；
不允许有明显粗沉积物、附有异物等缺陷存在；小的黄色斑点和轻微的划伤可视为合格满足6.2.2的规定
240h后无气泡或其他的剥离现象，无基体金属腐蚀。经30min(23℃±2℃）温度调节后仍能满足附着性要求10个循环不出现基体腐蚀产物（三涂三烘）4~18
注：螺纹件涂层厚度应满足旋合性要求。螺纹紧固件的涂层性能要求按CB/T5267.2的规定。5.35
6试验方法
6.1锌铝铬涂层的试验方法
6.1.1外观检验。
在明亮光源下（试验面的光强大于300Ix）检查是否有缺陷存在。6.1.2附着量试验。
取试件50g~100g，用天平称质量（W），精确至0.001g；将试件放入温度为70℃~80℃的氢氧化钠溶液（CNaOH=200g/L）中，让涂层全部溶解，然后将试件清洗干净，快速干燥，称质量（W，），精确至0.001g；用卡尺测量试件尺寸，并计算试件的面积（S），附着量按式（1）进行计算：附着量 =
式中：
W.—试件涂覆后质量，g；
W,—试件涂覆层去除后质量，g;S—试件面积,m；
附着量—单位为：/m。
6.1.3附着力试验。
（1）
在试验件上，划一个十字形切口，在切口上贴一个粘接强度为3N/cm，宽度为18mm的胶带，然后在胶带上施加一个垂直于试验件表面的稳定拉力将胶带拉起。试验后胶带上不能沾有涂层。允3
QC/T721—2013
许胶带轻微变色或沾有个别的颗粒状物，不允许露出基体材料。6.1.4耐盐雾腐蚀性试验。
按GB/T10125的规定进行试验。
6.1.5耐湿热腐蚀性试验。
按GB/T13893的规定进行试验。
6.1.6涂层厚度试验。
按GB/T6462、GB/T4956的要求，采用金相显微镜法、磁性测厚仪法检测涂层的厚度。6.2锌铝涂层的试验方法
6.2.1外观检验。
在明亮光源下（试验面的光强大于3001x）检查是否有缺陷存在。6.2.2附着力试验。
在试验件上，划一个十字形切口，在切口上贴一个粘接强度为3N/cm，宽度为18mm的胶带，然后在胶带上施加一个垂直于试验件表面的稳定拉力将胶带拉起。试验后胶带上不能沾有涂层。允许胶带轻微变色或沾有个别的颗粒状物，不允许露出基体材料。6.2.3耐盐雾腐蚀性试验。
经1h，120℃热冲击后，按GB/T10125的规定进行试验。6.2.4耐湿热腐蚀性试验。
按GB/T13893的规定进行试验。
6.2.5耐二氧化硫腐蚀性试验。
按GB/T9789的规定进行试验。
6.2.6涂层厚度试验。
按GB/T6462、GB/T4956的要求，采用金相显微镜法、磁性测厚仪法检测涂层的厚度。4
S/N:1580242·216
91580241221602
中华人民共和国汽车行业标准
汽车用非电解锌片涂层
QC/T721—2013
中国计划出版社出版
网址：jhpress.com
地址：北京市西城区木挥地北里甲11号国宏大厦C座3层邮政编码：100038电话：（010）63906433（发行部）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880mm×1230mm1/160.75印张
18千字
2013年12月第1版2013年12月第1次印刷★
统书号：1580242·216
版权所有侵权必究
侵权举报电话：（010）63906404如有印装质量问题，请寄本社出版部调换
