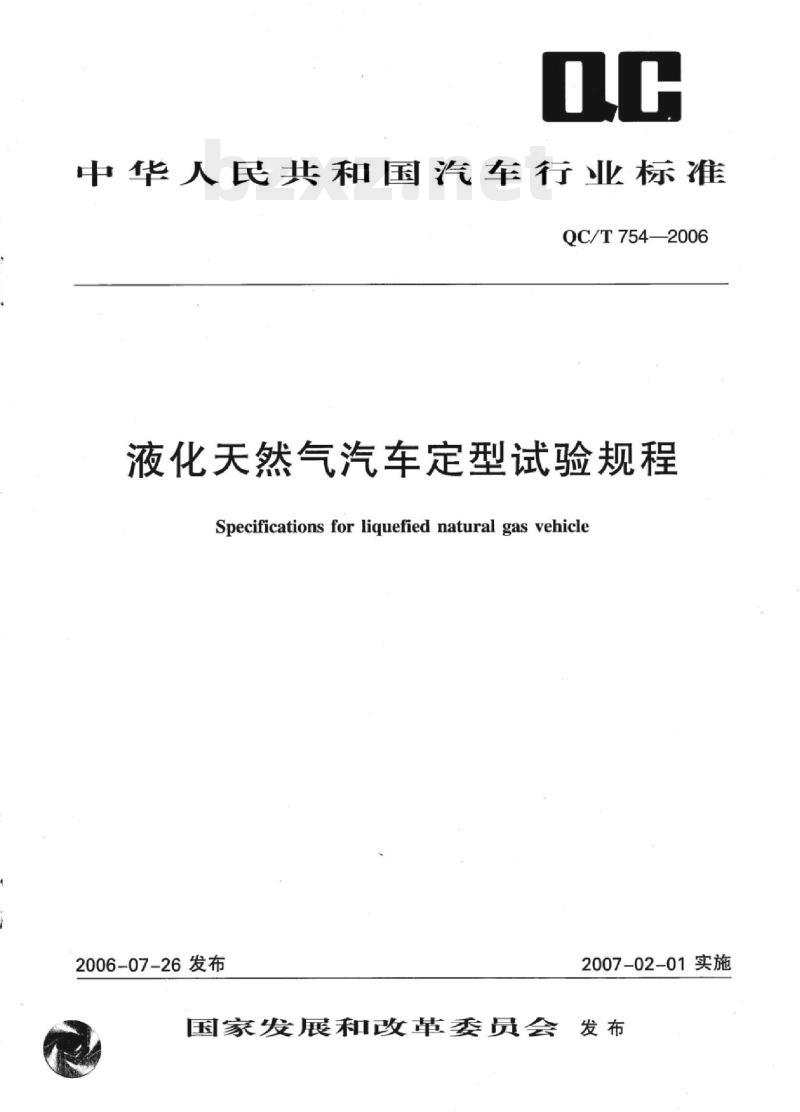

【QC汽车标准】 液化天然气汽车定型试验规程

中华人民共和国汽车行业标准
QC/T7542006
液化天然气汽车定型试验规程
Specifications for liquefied natural gas vehicle2006-07-26发布
2007-02-01实施
国家发展和改革委员会发布

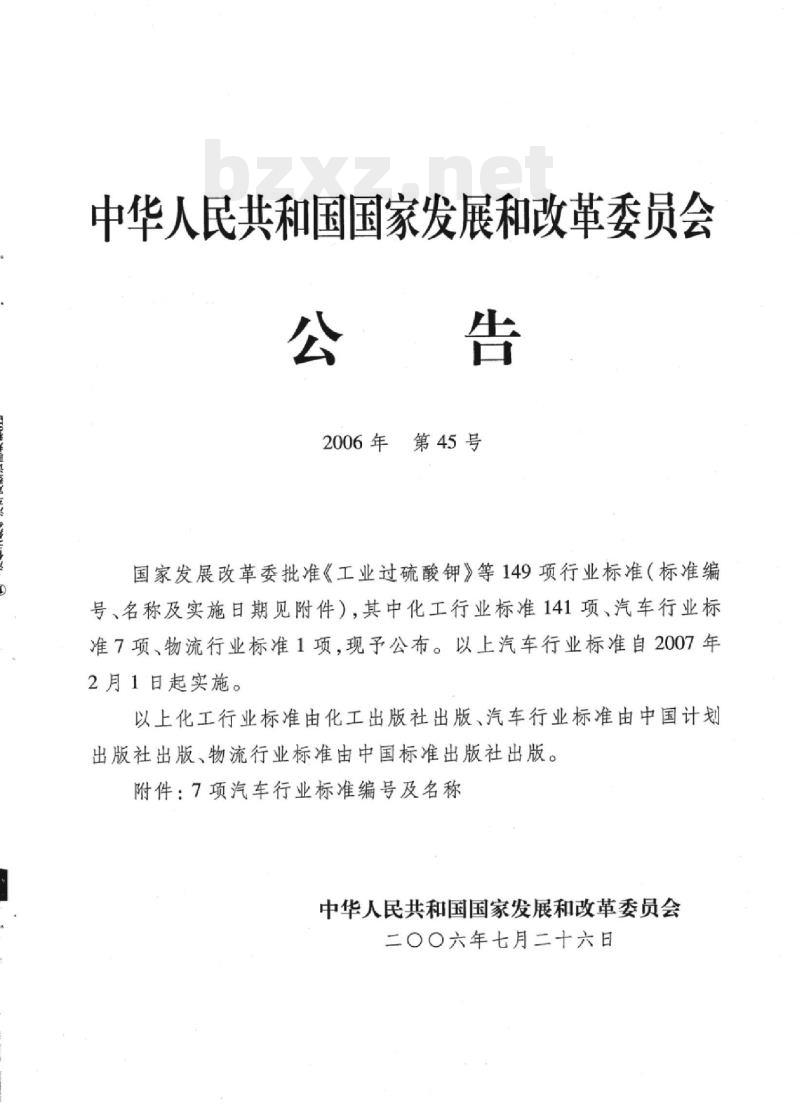

中华人民共和国国家发展和改革委员会公告
2006年
第45号
国家发展改革委批准《工业过硫酸钾》等149项行业标准（标准编号、名称及实施日期见附件），其中化工行业标准141项、汽车行业标准7项、物流行业标准1项，现予公布。以上汽车行业标准自2007年2月1日起实施。
以上化工行业标准由化工出版社出版、汽车行业标准由中国计划出版社出版、物流行业标准由中国标准出版社出版。附件：7项汽车行业标准编号及名称中华人民共和国国家发展和改革委员会二〇〇六年七月二十六日

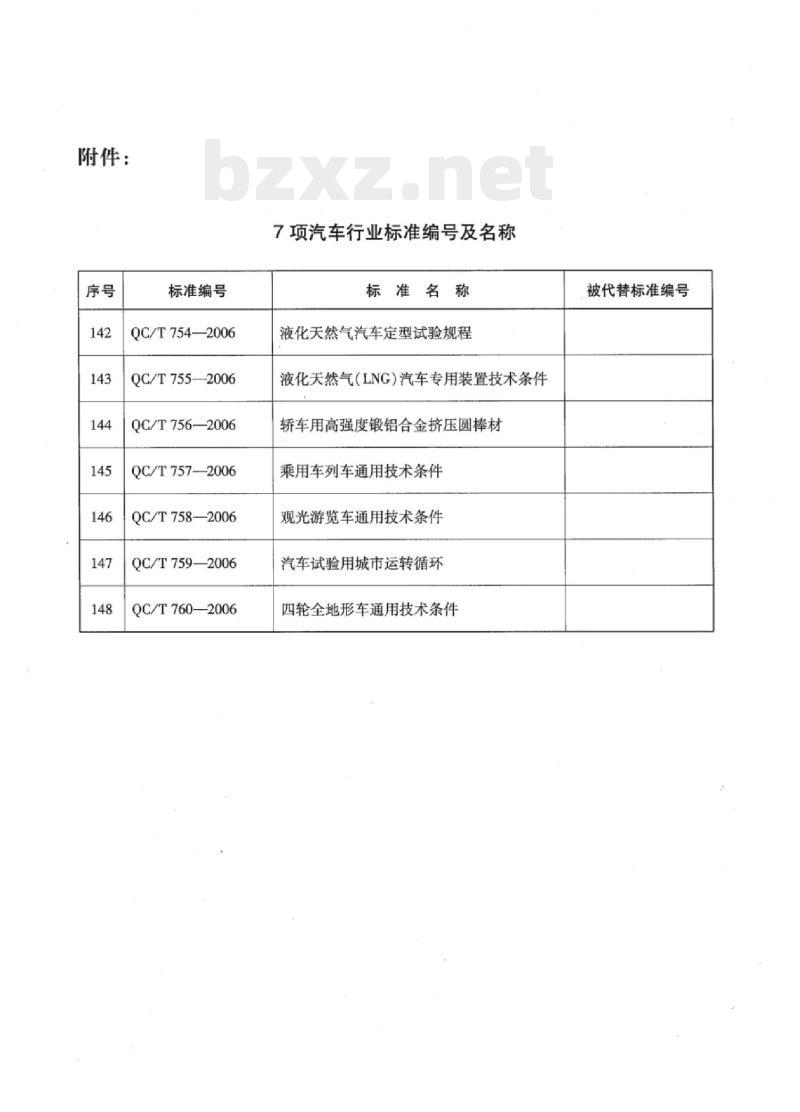

附件：
标准编号
QC/T754—2006
QC/T755—2006
QC/T756—2006
QC/T757-—2006
QC/T758-—2006
QC/T759—2006
QC/T760—2006
7项汽车行业标准编号及名称
标准名称
液化天然气汽车定型试验规程
液化天然气（LNG)汽车专用装置技术条件轿车用高强度锻铝合金挤压圆棒材乘用车列车通用技术条件
观光游览车通用技术条件
汽车试验用城市运转循环
四轮全地形车通用技术条件
被代替标准编号

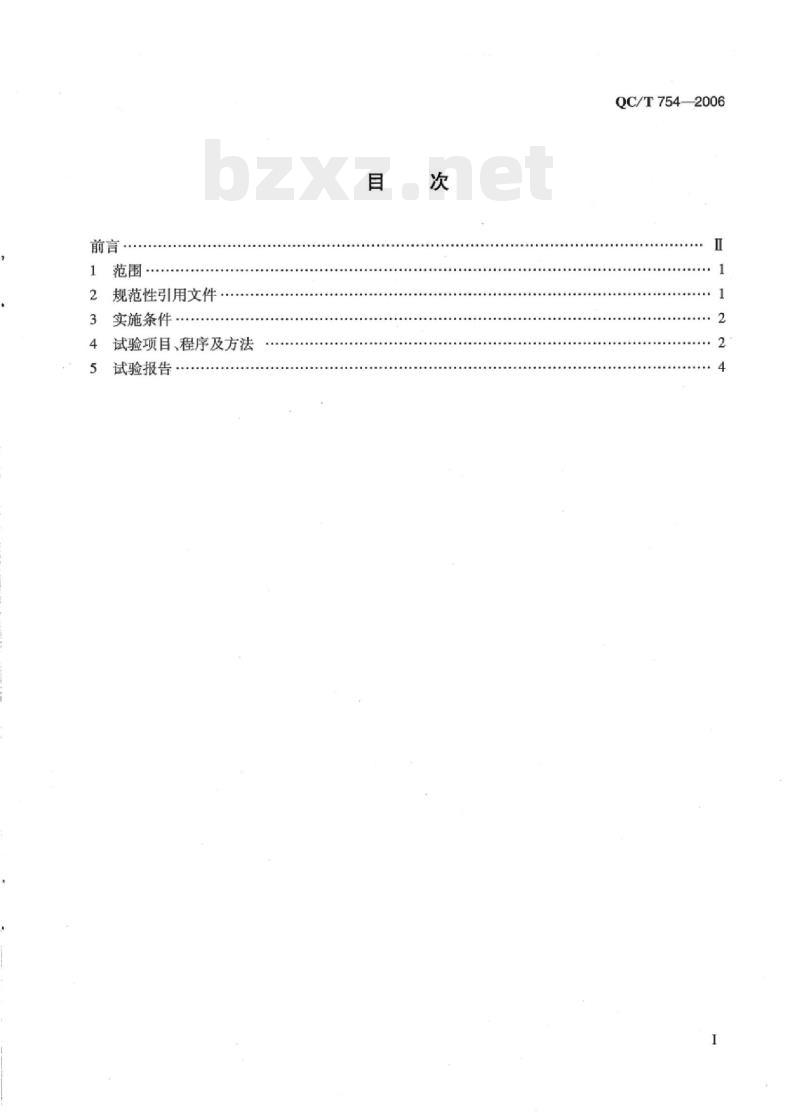

1范围
2规范性引用文件
3实施条件：
试验项目、程序及方法
试验报告
QC/T754—2006
QC/T754—2006

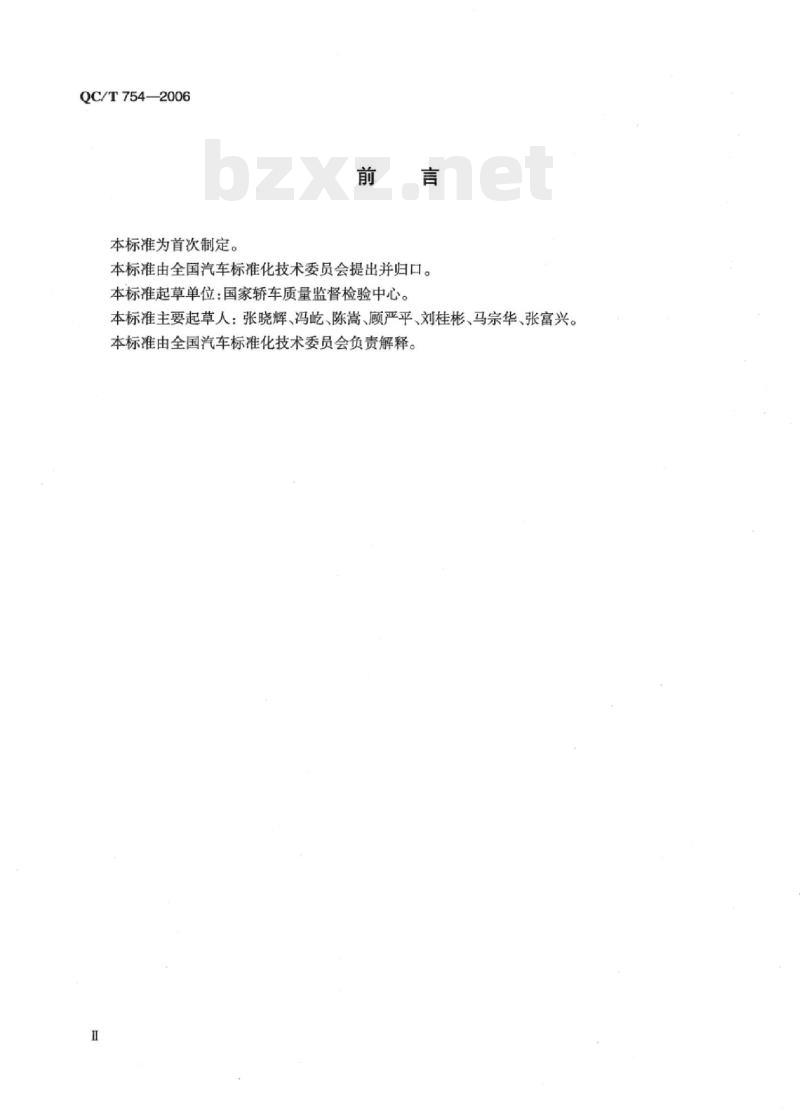

本标准为首次制定。
本标准由全国汽车标准化技术委员会提出并归口。本标准起草单位：国家轿车质量监督检验中心。本标准主要起草人：张晓辉、冯屹、陈嵩、顾严平、刘桂彬、马宗华、张富兴。本标准由全国汽车标准化技术委员会负责解释。Ⅱ
1范围
液化天然气汽车定型试验规程
QC/T754—2006
本标准规定了可燃用液化天然气汽车的定型试验实施条件、试验项目、程序及方法和试验报告的内容。
本标准适用于在已定型汽车产品上安装液化天然气专用装置的液化天然气单燃料、两用燃料、双燃料的M类和N类汽车。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1495汽车加速行驶车外噪声限值及测量方法GB3847压燃式发动机和装用压燃式发动机的车辆排气可见污染物限值及测试方法GB/T6323.4~6323.6汽车操纵稳定性试验方法GB7258机动车运行安全技术条件GB/T12535汽车起动性能试验方法GB/T12536汽车滑行试验方法
GB/T12539
汽车爬坡试验方法
GB/T12543
汽车加速性能试验方法
GB/T12544汽车最高车速试验方法GB/T12545.1
乘用车燃料消耗量试验方法
GB/T12545.2
商用车辆燃料消耗量试验方法
GB/T12547汽车最低稳定车速试验方法GB/T12673
汽车主要尺寸测量方法
汽车质量（重量）参数测定方法GB/T12674
GB/T12677
GB/T12678
GB14762
GB17691
GB18285
GB18352
汽车技术状况行驶检查方法
汽车可靠性行驶试验方法
车用点燃式发动机及装用点燃式发动机汽车排气污染物排放限值及测量方法车用压燃式发动机排气污染物排放限值及测量方法在用汽车排气污染物限值及测试方法轻型汽车污染物排放限值及测量方法GB/T19204
液化天然气的一般特性
GB/T20734
液化天然气汽车专用装置安装要求QC/T754—2006
QC/T755液化天然气(LNG)汽车专用装置技术条件QC/T900—1997汽车整车产品质量检验评定方法3实施条件
3.1用于试验的样车符合设计任务书、设计图样及技术条件的要求，即可申请进行定型试验。3.2供定型试验的样车不少于2辆。3.3定型试验前，制造单位应提供如下文件：a）按规定程序批准的设计任务书及技术条件：b）装配、调整技术条件；
使用保养说明书；
定型试验样车的制造与装配调整记录；d
试验样车的工厂试验报告和装有液化天然气供气装置的发动机台架试验报告；e
f）车用天然气专用装置许可证书、合格证书。3.4定型程序：
制造厂在具备上述条件后，可向有关部门提出定型试验申请，并由国家确认的定型试验单位进行定型试验，定型试验单位应按本标准规定编制试验大纲。在试验过程中发现下列情况之一时，试验单位应中止试验，并由制造厂改进后再进行试验。转向、制动等系统的效能不能确保行车安全：a)
样车动力性、经济性等指标不符合设计任务书要求，污染物排放不符合国家标准要求；b
车架出现断裂损坏，主要总成及关键零部件损坏，试验无法继续进行；c）
d）天然气系统管路断裂，天然气供气系统发生泄漏；天然气储气罐和汽化器安装部位发生变形损坏，且不能采取措施排除；e
f）天然气汽化器、储气罐及附件、天然气电磁阀、燃油电磁阀、燃料转换控制开关、减压调节器等损坏不能正常工作。
3.5试验用天然气应符合GB/T19204的要求。3.6试验过程中，应按使用说明书的规定进行维护保养。3.7试验完成后，由试验单位按本标准第5章规定的内容提供定型试验报告。4试验项目、程序及方法
按下列试验项目、程序及方法考核试验样车的各项技术性能、适应性、可靠性。4.1试验样车的验收：
4.1.1车用天然气专用装置部件应具有合格标记，储气罐及附件应具有生产许可证或进口商合格证，储气罐应具有规定检验周期内的检验标记及合格证。4.1.2用检漏仪（精度不低于±5%FS）或用检漏液进行车用天然气供气系统工作状态下的密封性检查，不得泄漏。
4.1.3车用液化天然气专用装置应符合QC/T755，液化天然气专用装置的安装要求应符合GB/T20734。
QC/T754—2006
4.2样车磨合行驶里程按制造单位的规定进行，无规定时按QC/T900—1997表3的规定执行，并做好详细的磨合行驶记录。
4.3整车参数测量：
4.3.1整车外部尺寸测量按GB/T12673进行。4.3.2整车质量测量按GB/T12674进行。4.4汽车排放污染物测量：在各种燃料使用状态下均应分别进行污染物排放试验；应根据安装的发动机点火方式和汽车最大总质量的不同分别进行下列试验：a）安装点燃式发动机的汽车应按GB18285的规定进行急速工况HC和CO浓度测量；b）
最大总质量小于3500kg的轻型汽车应按GB18352的规定进行排气污染物测量；安装在最大总质量大于3500kg汽车上的点燃式发动机应提供按GB14762的规定进行的c）
排放试验报告；
安装压燃式发动机的汽车应按GB3847的规定进行自由加速烟度测量；d)
安装在最大总质量大于3500kg汽车上的压燃式发动机应提供按GB17691的规定进行的e
排放试验报告。
4.5汽车技术状况行驶检查按GB/T12677进行。4.6汽车噪声测量在各种燃料使用状态下按CB1495均应分别进行噪声试验。4.7滑行试验按GB/T12536规定进行。4.8动力性试验：在各种燃料使用状态下均应分别进行动力性试验，试验项目包括：4.8.1直接挡最低稳定车速试验按GB/T12547进行。4.8.2加速性能试验按GB/T12543进行。测定项目包括：a）直接挡（或常用挡)加速性能试验；b）原地起步连续换挡加速性试验。4.8.3最高车速试验按GB/T12544进行。4.8.4最大爬坡度试验按GB/T12539进行。4.9燃料经济性试验按GB/T12545.1~12545.2进行。在各种燃料使用状态下均应分别进行燃料经济性试验，试验项目为限定条件下的平均使用燃料消耗量、等速燃料消耗量和工况法燃料消耗量。4.10汽车操纵稳定性试验按GB/T6323.4~6323.6的规定进行：与原车相比满载条件下轴荷变化超过5%的车辆应进行本项试验。4.11制动性能试验按GB7258的规定进行冷态制动试验。4.12不同燃料的起动试验按GB/T12535的规定进行。4.13可靠性行驶试验：
4.13.1可靠性行驶试验可在汽车试验场进行，里程分配见表1，也可在常规可靠性试验道路上进行，里程分配见表2。可靠性行驶试验方法参照GB/T12678的规定进行。4.13.2对于两用燃料汽车，每天应使用天然气以外的燃料两次，每次时间不超过20min，用以考核两用燃料汽车燃料转换性能，行驶里程计人可靠性行驶试验里程。3
QC/T754-2006
载货汽车
轿车、微型车、客车
载货汽车
轿车、微型车、客车
表1汽车试验场可靠性行驶里程分配表行驶里程
常规可靠性试验道路行驶里程分配表行驶里程免费标准bzxz.net
4.13.3可靠性行驶试验过程中，每天试验后应检查天然气供气系统是否有泄漏，检查天然气储气瓶和汽化器安装部位是否有损坏，以保证行车安全4.13.4可靠性行驶试验故障类别判定参照QC/T900的规定进行。4.14可靠性行驶试验完成后，应进行性能复试，试验项目为4.4a）、4.4d)和4.8、4.9规定的内容。
5试验报告
定型试验结束后，由定型试验单位编写定型试验报告，主要内容包括：a）
试验任务来源；
试验目的；
试验依据的标准；
试验条件：
试验对象；
试验结果；
结论。
S/N:1580058.812
115800518812071
中华人民共和国汽车行业标准
液化天然气汽车定型试验规程
QC/T754—2006
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880×1230毫米1/16
0.5印张12千字
2007年2月第1版2007年2月第1次印刷印数1—1660册
统书号：1580058-812
定价：10.00元
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
