【QC汽车标准】扩口式锥螺纹直通管接头体

本网站发布时间： 2025-02-28 13:11:50

QC/T403-99
现行
　点击下载此标准

基本信息

标准号：
QC/T 403-99
标准名称：
扩口式锥螺纹直通管接头体
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
1.04 MB

标准分类号

关联标准

出版信息

其他信息

相关标签：
扩口式螺纹直通管接头

标准简介/下载

点击下载

标准简介：

QC/T 403-99.Tapered thread connector-body.
1主题内容与适用范围
QC/T 403规定了扩口式锥螺纹直通管接头体的型式、尺寸和技术要求。
QC/T 403适用于以油、气为介质的管路系统。
2引用标准
ZBT0400260°牙型角英寸锥螺纹
GB 5267螺纹紧固件电镀层
GB 563扩口式管接头技术条件
GB 196普通螺纹基本尺寸
GB 197普通螺纹公差与配合.
3型式及尺寸
扩口式锥螺纹直通管接头体的形式及尺寸见下图并按下表的规定。
3标记
管子外径D。为10 mm的扩口式锥螺纹直通管接头体的标记示例:
接头体ZB T32 008.1
5技术条件
5.1 材料:碳素钢(抗拉强度不小于372N/mm2 )。
5.2 螺纹: d,镀前6f,镀后6h通规检查，按GB 196、 GB 197的规定。
5.3表面处理:镀锌钝化Zn8D,按GB 5267的规定。
5.4其余技术条件按GB5658的规定。
A1 扩口式锥螺纹直通管接头体的装配关系见图A1并按表A1的规定。
附加说明:
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。
本标准由南京汽车制造厂负贵起草。

标准内容

部分标准内容：

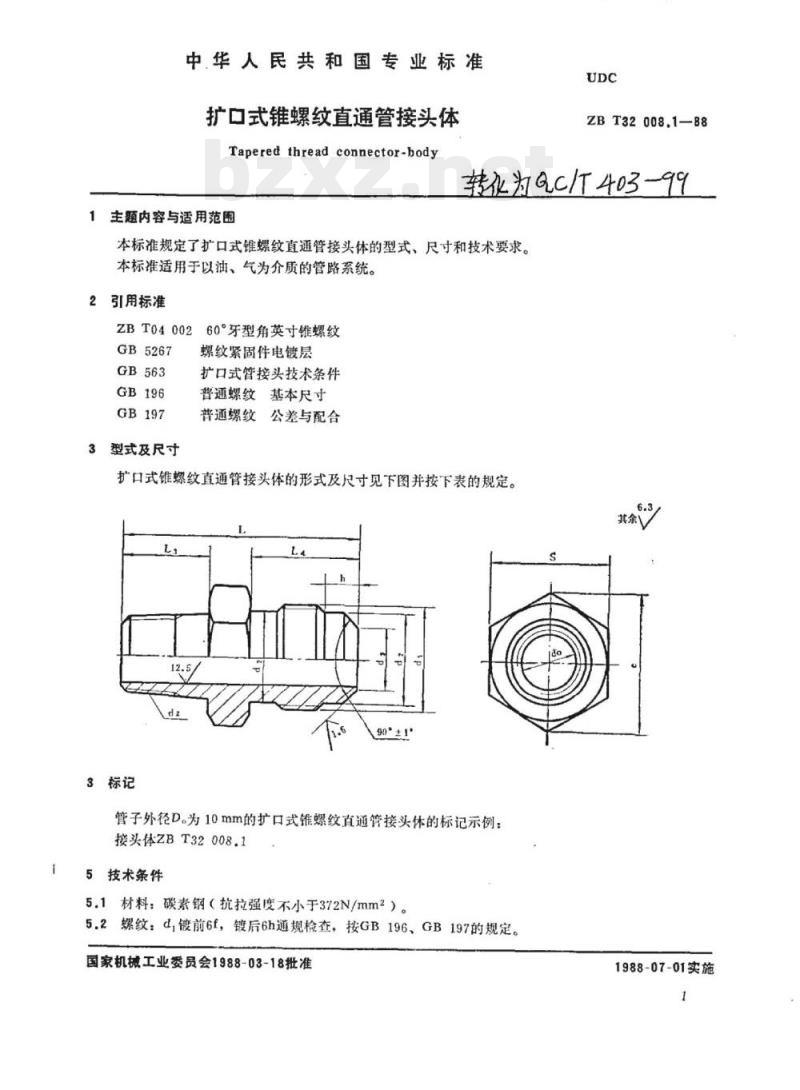

中华人民共和国专业标准
扩口式锥螺纹直通管接头体
Tapered thread connector-bodyUDC
ZB T32008.1—88
转化为Gc/T403-99
主题内容与适用范围
本标准规定了扩口式锥螺纹直通管接头体的型式、尺寸和技术要求。本标准适用于以油、气为介质的管路系统。2引用标准
ZBT0400260°牙型角英寸锥螺纹GB5267
3型式及尺寸
螺纹紧固件电镀层
扩口式管接头技术条件
普通螺纹基本尺寸
普通螺纹公差与配合Www.bzxZ.net
扩口式锥螺纹直通管接头体的形式及尺寸见下图并按下表的规定。6.3
其余V
3标记
管子外径D。为10mm的扩口式锥螺纹直通管接头休的标记示例：接头体ZBT32008.1
5技术条件
5.1材料：碳素钢（抗拉强度不小于372N/mm2）5.2螺纹：d，镀前6f，镀后6h通规检查，按GB196、GB197的规定。国家机械工业委员会1988-03-18批准1988-07-01实施

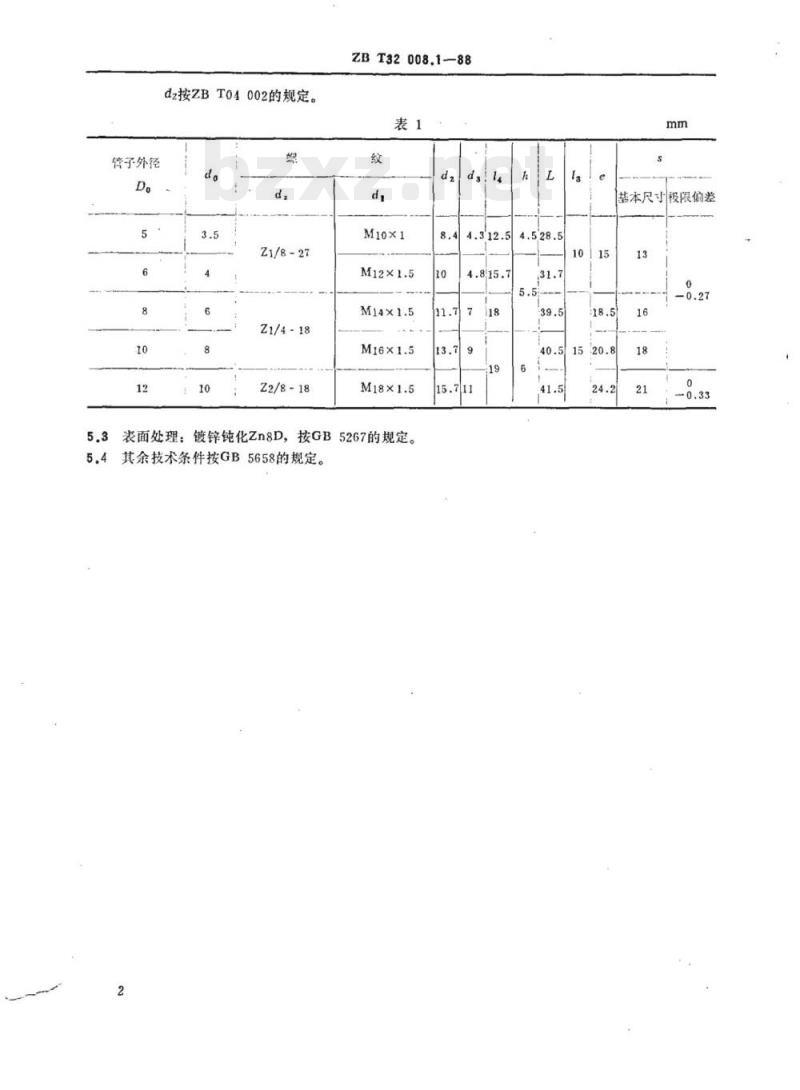

管子外径
dz按ZBT04002的规定。
Z1/8-27
Z1/4-18
Z2/8-18
ZBT32008.1—88
5.3表面处理：镀锌钝化Zn8D，按GB5267的规定。5.4其余技术条件按GB5658的规定。2
40.51520.8
基本尺寸被限偏差
ZBJ32008.1—88

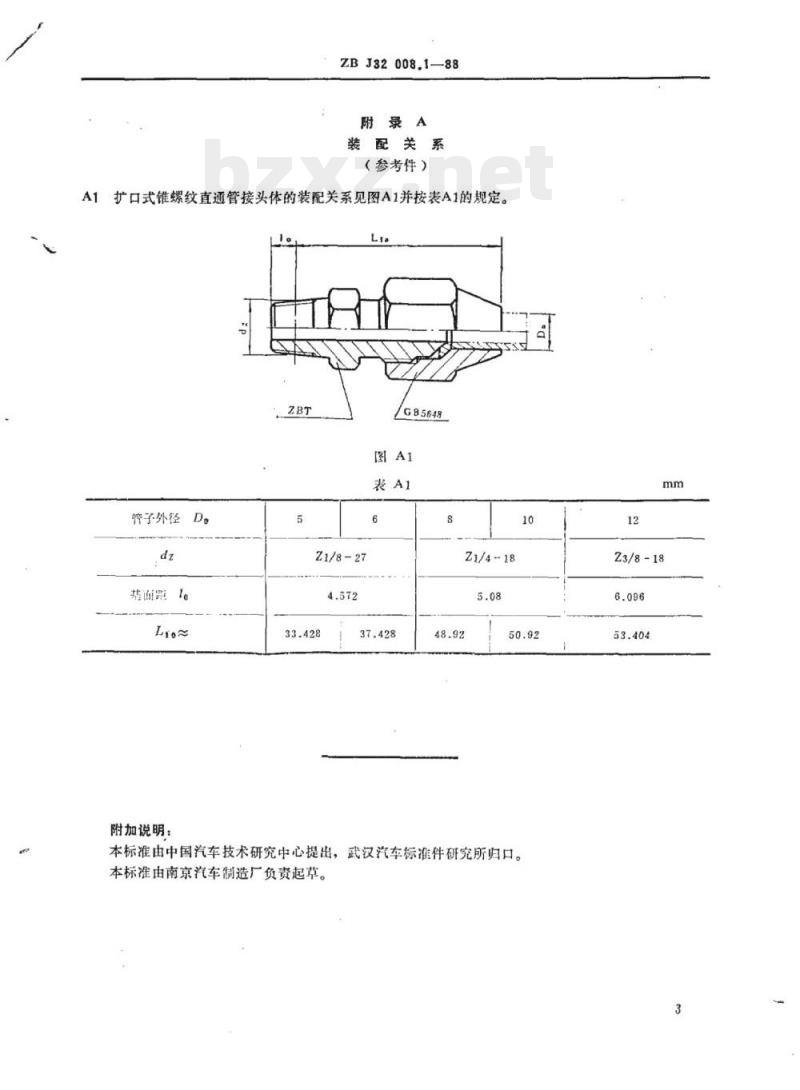

附录A
装配关系
（参考件）
A1扩口式锥螺纹直通管接头体的装配关系见图A1并按表A1的规定。Lsa
管子外径
芳面t
附加说明：
Z1/8-27
/G85648
Z1/4-18
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。本标准由南京汽车制造厂负责起草。12
Z3/8-18
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
