【QC汽车标准】六角头磁性螺塞

本网站发布时间： 2025-02-28 13:15:31

QC/T385-1999
现行
　点击下载此标准

基本信息

标准号：
QC/T 385-1999
标准名称：
六角头磁性螺塞
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
1.88 MB

标准分类号

关联标准

出版信息

其他信息

相关标签：
六角磁性螺塞

标准简介/下载

点击下载

标准简介：

QC/T 385-1999.Hexagon, outside head plugs with magnertic core.
1主题内容与适用范围
QC/T 385规定了六角头磁性螺塞的型式、尺寸及技术要求。
QC/T 385适用于汽车上滤清润滑油中铁屑的六角头磁性螺塞。
2引用标准
GB 196普通螺纹基本尺寸
GB 197“普通螺纹公差与配合
GB 5267 螺纹紧固件电镀层
GB 90 紧固件验收检查_ 标志与包装
GB 978可锻铸铁分类技术条件
JB2864汽车用电镀层和化学处理层
3型式及尺寸
3.1 六角头磁性螺塞的型式及尺寸见图1，并按表1的规定。
3.2螺塞体的型式及尺寸见图2, 并按表2的规定。
4标记
螺纹规格d=M20x1.5的六角头磁性螺塞的标记示例:
螺塞M20x1.5 ZB T32 001. 10
螺纹规格d=M20x1.5的六角头磁性螺塞体的标记示例:
螺塞体M20x1.5 ZB T32 001.10
5技术要求
5.1 螺纹:按GB 196和GB 197的规定。
钢螺塞体一镀前6f，镀后6 h通规检查。
铸铁螺塞体一6 h。
5.2材料: 碳素钢(抗拉强度不小于372 N/mm2 )，KT 35-10按GB 978 的规定，(仅适用于粘接磁芯的螺塞体)。
5.3表面处理:钢螺塞体一镀锌钝化Zn8D,按GB 5267 规定。
铸铁螺塞体一防蚀磷化H.FL,按JB 2864的规定。
6验收检查、标志与包装
按GB 90的规定，其中合格质量水平( AQL )按紧定螺钉类有关规定。

标准内容

部分标准内容：

中华人民共和国传业标准
六角头磁性螺塞
Hexagon,outsideheadplugs.
with magnertic core
主题内容与适用范围
本标准规定了六角头磁性螺塞的型式、尺寸及技术要求。本标准适用于汽车上滤清润滑油中铁屑的六角头磁性螺塞。引用标准
GB196普通螺纹基本尺寸
GB197普通螺纹“公差与配合
GB5267，螺纹紧固件电镀层
GB.90紧固件验收检查_标志与包装GB978
可锻铸铁分类技术条件
JB2864
汽车用电镀层和化学处理层
型式及尺寸
ZBT32001.10-87
Qcl7 38-1999
宝生只的

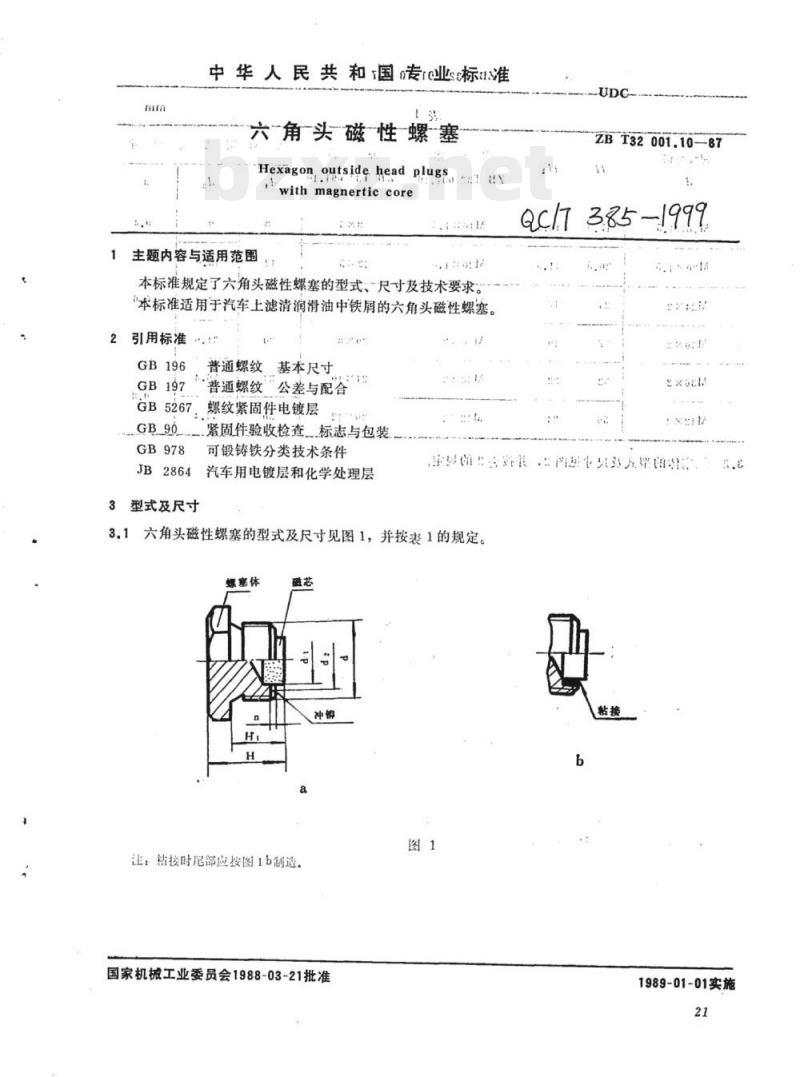

3.1六角头磁性螺塞的型式及尺寸见图1，并按表1的规定。螺塞体
注：精接时尼部应按图1b制造。国家机械工业委员会1988-03-21批准图1
1989-01-01实施
螺纹规格
M24×2
M42×2
ZBT32001.10—87
螺塞体
ZBT32001.10
M24×2
M42×2

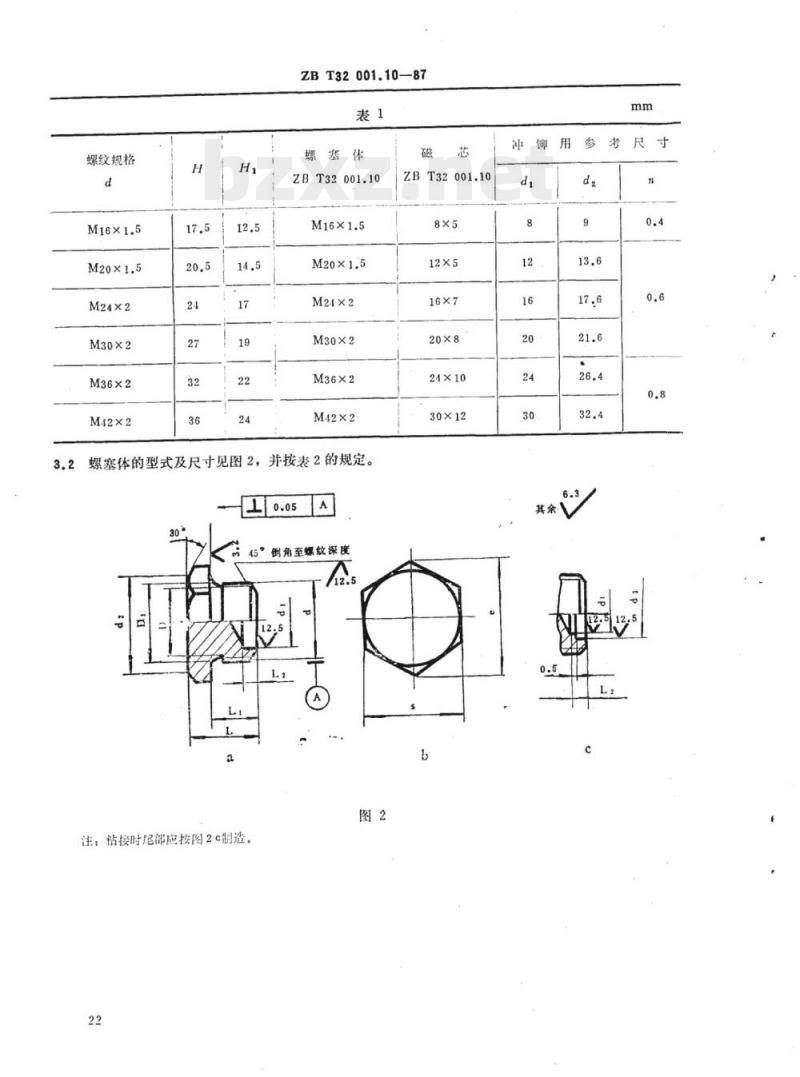

3.2螺塞体的型式及尺寸见图2，并按表2的规定。倒角至螺纹深度
注：钻接时尼部应按图2c制造。22
ZBT32001.10
24×10
30×12
螺纹规格
M21×2
M36×2
M42×2
ZBT32001.10—87

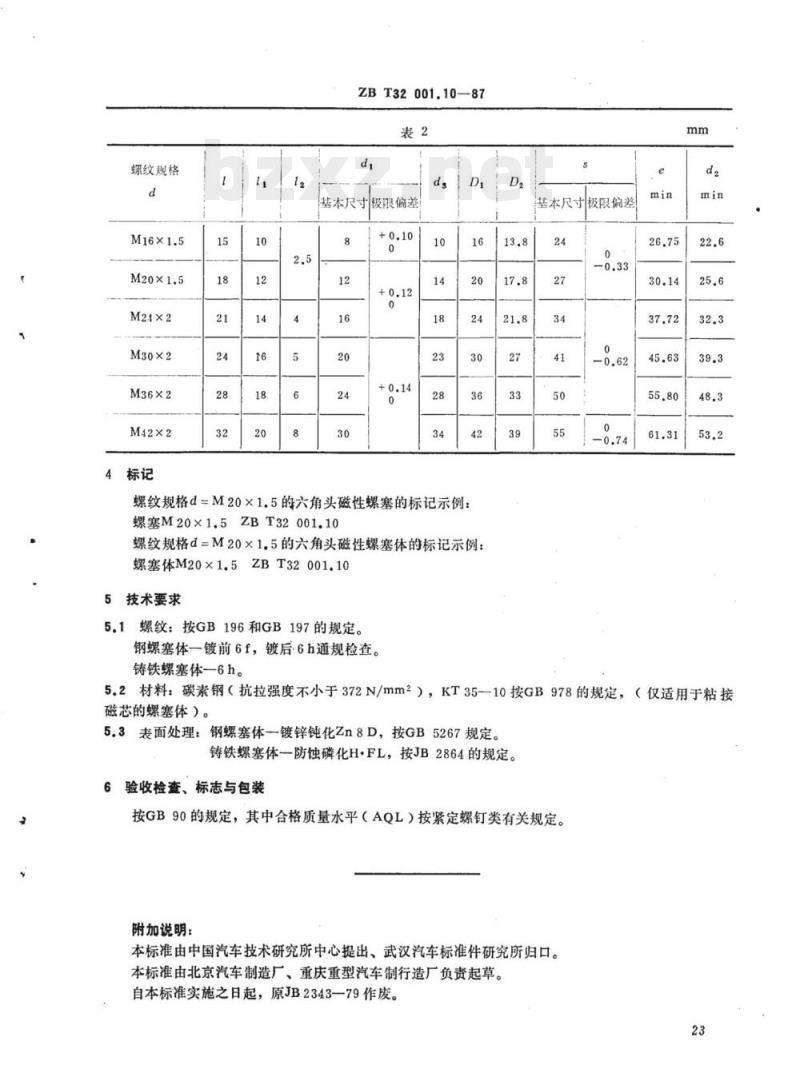

基本尺寸极限偏差
螺纹规格d=M20×1.5的六角头磁性螺塞的标记示例：螺塞M20×1.5ZBT32001.10
螺纹规格d=M20×1.5的六角头磁性螺塞体的标记示例：螺塞体M20×1.5ZBT32001.10
5技术要求
5.1螺纹：按GB196和GB197的规定。钢螺塞体一镀前6f，镀后6h通规检查。铸铁螺塞体-6h。
基本尺寸极限偏差
5.2材料：碳素钢（抗拉强度不小于372N/mm2），KT35一10按GB978的规定，（仅适用于粘接磁芯的螺塞体）。
5.3表面处理：钢螺塞体一镀锌钝化Zn8D，按GB5267规定。铸铁螺塞体一防蚀磷化H·FL，按JB2864的规定。6验收检查、标志与包装www.bzxz.net
按GB90的规定，其中合格质量水平（AQL）按紧定螺钉类有关规定。附加说明：
本标准由中国汽车技术研究所中心提出、武汉汽车标准件研究所归口。本标准由北京汽车制造厂、重庆重型汽车制行造厂负责起草。自本标准实施之日起，原JB2343一79作废。23
