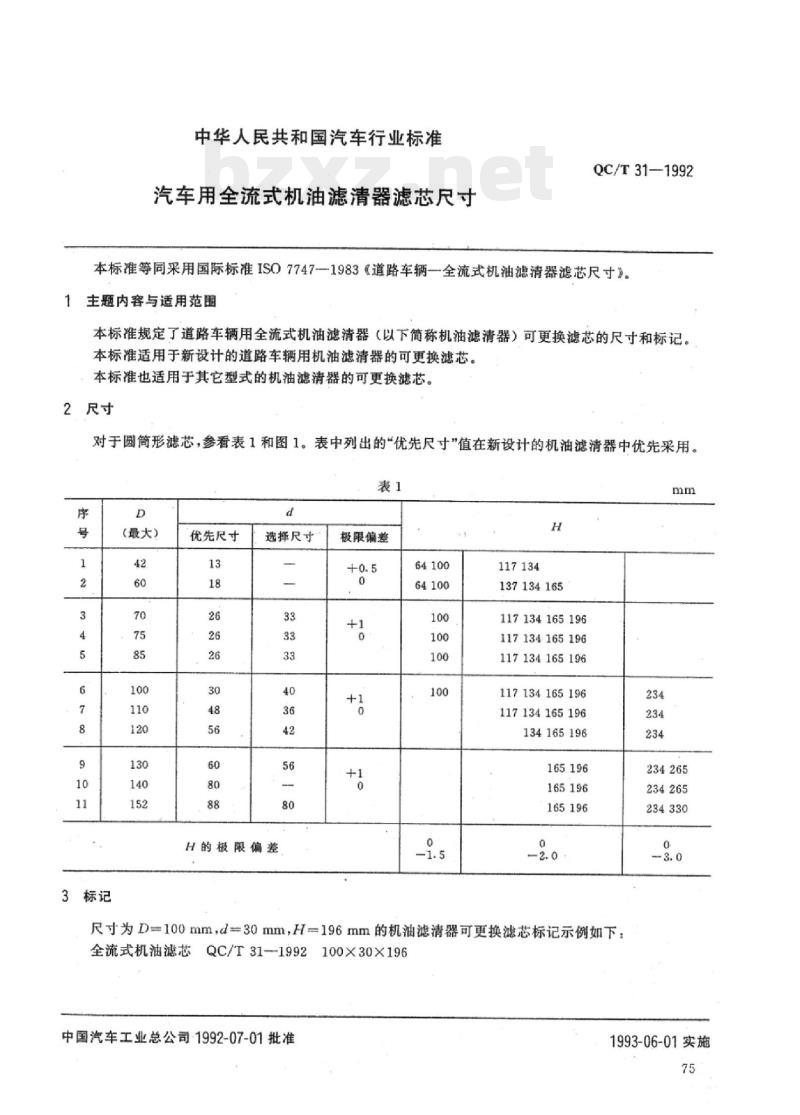

【QC汽车标准】 汽车用全流式机油滤清器滤芯尺寸

QC/T 31-1992.
本标准等同采用国际标准ISO 7747- 1983 <道路车辆-全流式机油滤清器滤芯尺寸)。
1主题内容与适用范围
QC/T 31规定了道路车辆用全流式机油滤清器(以下简称机油滤清器)可更换滤芯的尺寸和标记。
QC/T 31适用于新设计的道路车辆用机油滤清器的可更換滤芯。
QC/T 31也适用于其它型式的机油滤清器的可更换滤芯。
2尺寸

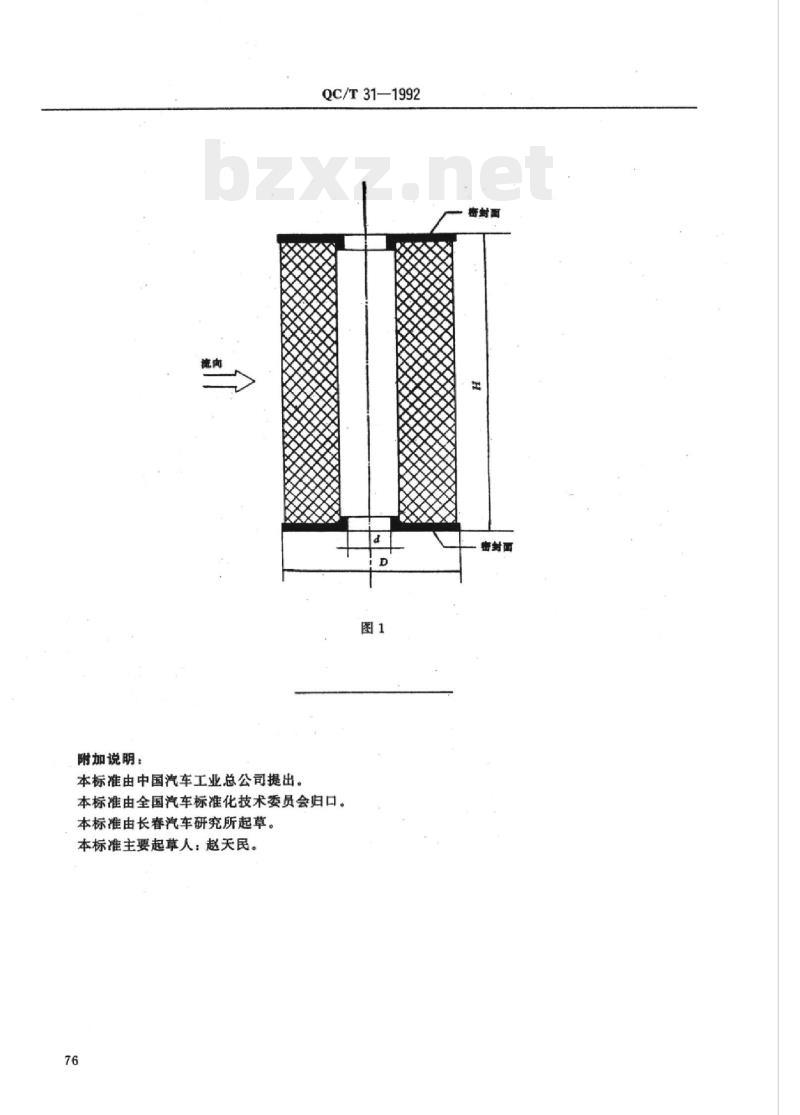

对于圆筒形滤芯，参看表1和图1.表中列出的“优先尺寸”值在新设计的机油滤清器中优先采用。
3标记
尺寸为D=100mm,d≈30mm,H=196mm的机油滤清器可更换滤芯标记示例如下:
全流式机油滤芯QC/T 31-1992 100X 30X196
附加说明:
本标准由中国汽车工业总公司提出
本标准由全国汽车标准化技术委员会归口。
本标准由长春汽车研究所起草。
本标准主要起草人:赵天民。
序号       D 最大         优先尺寸
1                42               16
2               60                18
3            70                  26
4              75                26
5               85               26
6               100             30
7                110            48
8               120              56
