【QC汽车标准】 汽车用聚丙烯蜂窝板制品

ICS43.020
中华人民共和国汽车行业标准
QC/T 1029—2016
汽车用聚丙烯蜂窝板制品
Polypropylene(PP) cellular board production for vehicles2016-01-15发布
2016-07-01实施
出华人民共和国工业和信息化部发布
中华人民共和国工业和信息化部公告
2016年第3号
工业和信息化部批准《往复真空泵》等643项行业标准（标准编号、名称、主妾内容及起始实施日期附件），其中机械行业标准214项汽车行业标准7项航空行业标准1项，轻工行业标准59项、化工行业标准110项、冶金行业标准21项、建材行业标准6、石化行业标准20项、民爆行业标准6项、电子行业标准132项、通信行业标准67项，现子+以公告。
以上机械行业标准电机械工业出版社出版，汽车行业标准由科学技术文出版社出版，化工行业工程设标准电中国计划出版社出版，航空行业标准电中国航空综会技术研究所组织出版，轻工行业标准由中国轻工业出版社出版，化工行业标准由化学工业出版社出版，治金行业标准电治金工业出版社出版，建材行业标准由建材工业出版社出版，在化行业标准由中国石化出版社出版，民爆行业标准由核中国兵器工业标准化研究所组织出版，电子行业标准电工业和信息化部电子工业标准化研究院组织出版，通售行业标准由人民部电出版社出版。
附件：7项汽车行业标准编号、标准名崧和超始实施百斯中华人民共和国工业和信息化部二〇六年月十五由

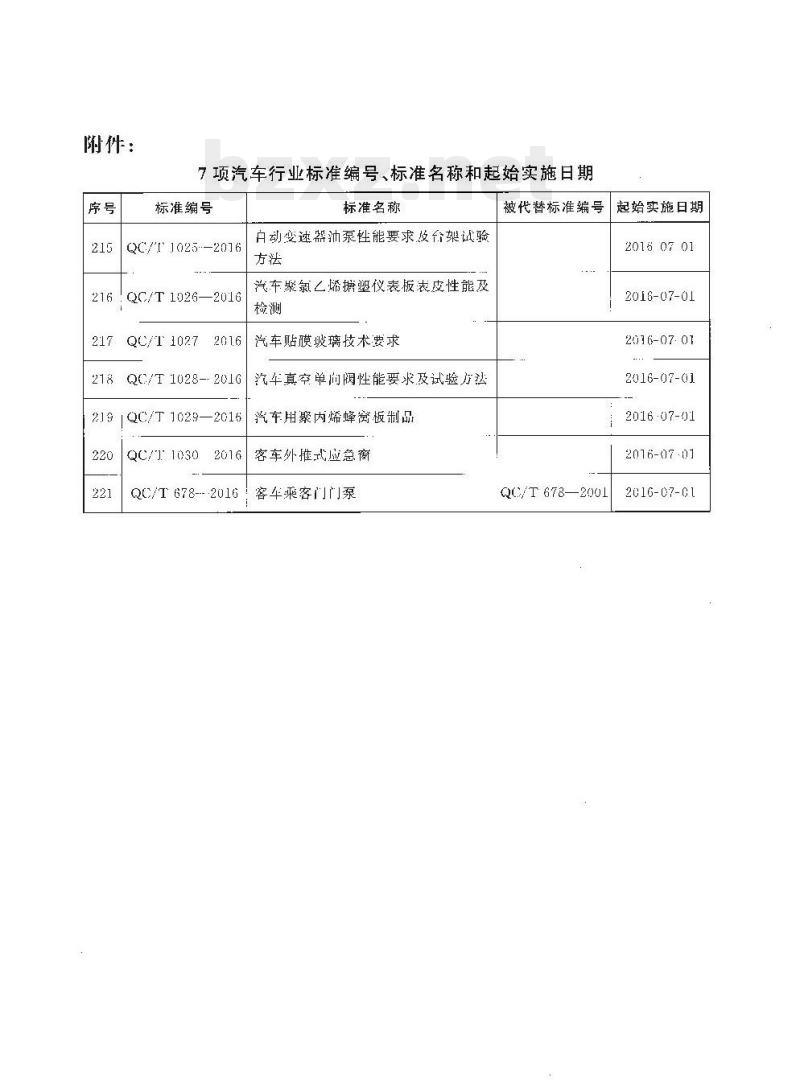

附件：
7项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T1025--2016
216 :QC/T 1026—2016
QC/T 1027 2016
QC/T 1028- 2016
219QC/T1029—2016
QC/T 1030 2016
QC/T678--2016
标准名称
户动变速器油泵性能要求及台架试验方法
汽车聚氯乙烯塑仪表板表皮性能及检测
汽车贴膜啵璃技术要求
汽车真空单向阀性能要求及试验力法汽车用聚内烯蜂窝板制品
客车外推式应急窗
客车乘客门门泵
被代替标准编号起始实施日期
2016 07 01
2016-07-01
2016-07: 01
2016-07-01
2016-07-01
2016-07-01
QC/T 678—2001
2016-07-01

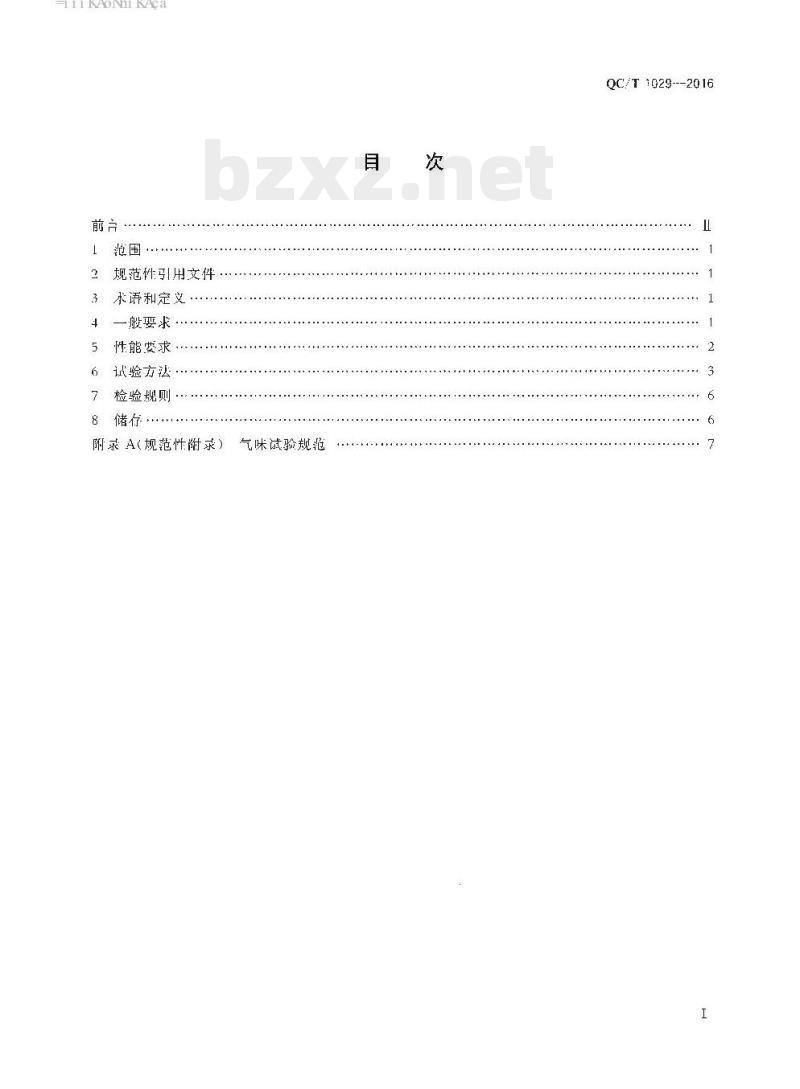

iiKAoNiKAca
规范件引用文件
3术语和定义
4一般要求
性能要求…
试验方法
检验规则：
8储存
附录A（规范性附录）
气味试验规范
QC/T1029--2016
iiKAoNiKAca

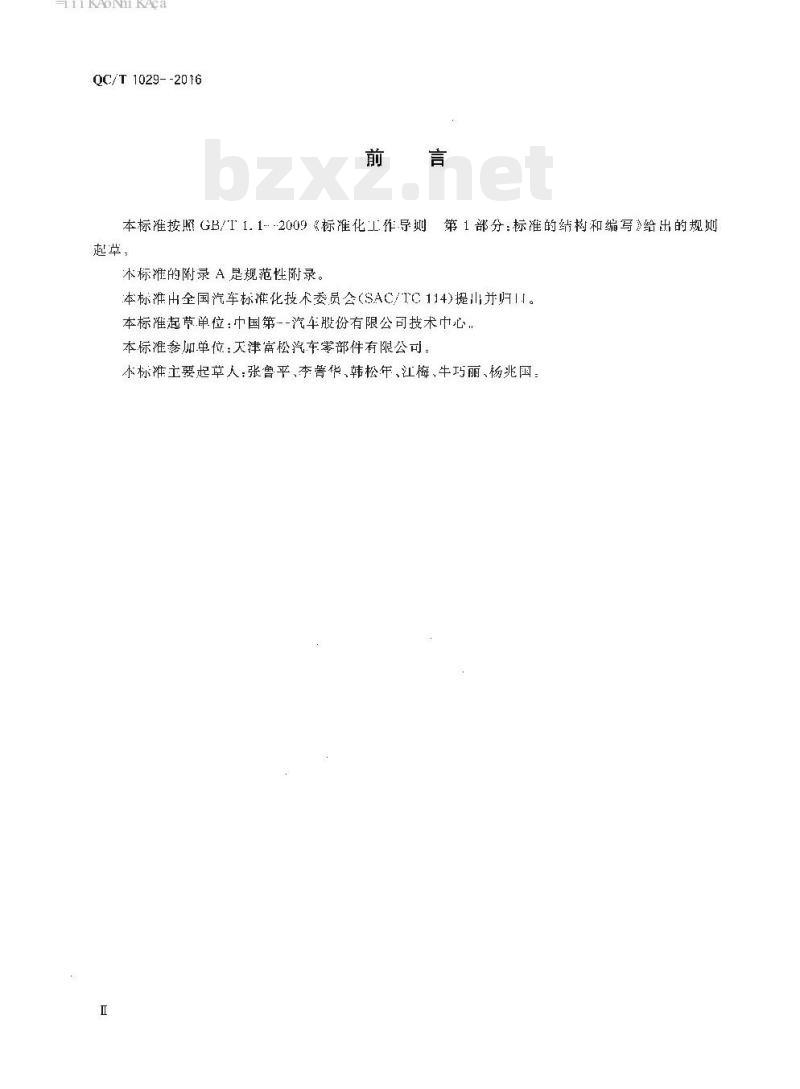

QC/T1029--2016
本标准按照GB/I1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草，
本标准的附录A是规范性附录。
本标准出全国汽车标准化技术委员会(SAC/TC114)提山并归II。本标准起节单位：中国第--汽车股份有限公司技术中心.本标准参加单位天津富松汽车零部件有限公司，本标雅主要起草人：张鲁平、李菁华、韩松年、江梅、牛巧丽、杨兆国iKAoNiKAca
1范围
汽车角聚丙烯蜂窝板制品
QC/T 1029 - -2016
本标准规定汽车用聚丙烯蜂窝板（包括板、复合板材）制品的般要求、性能要求、试验方法、检验规则及储存等的要求
本标准适用下汽车顶概、侧后围国护面、行李箱护面等双层：层聚闪烯峰窝板制品.2规范性引用文件
下列义件对于本标准的应用是必不可少的。凡是注口明的引用文件，仅所注日期的版本适用于本标滩：凡是不注日期的引用文件其最新版本（包搭所有的修收单)适用于本标准B/工2918—1998塑料试样状态调节和试验的标准环境G8410汽车内饰材料的燃烧特性
G13/T93412008塑料弯曲性能的测定3术语和定义
下列术语和定义适用于本标准。3.1
基板substrate
未复介装饰面料的双层或层聚内烯蜂窝板，3.2
复合板材thecompositeshcet
装饰面料与基板复介在一起的聚闪烯峰窝板制品4一般要求
4.1外观质量
制品表面应光滑、平整，不应有竭陷.裂纹等缺陷或其他工艺缺陷，表面复合的装饰而料不应行在褶皱或粘贴不牢等缺陷
4.2分奖
汽车聚丙烯蜂窝板制品，叫分为以卜6类：5类;双层蜂窝板·适用于侧后出护面、顶棚等内部装饰性部莅b类：三层蜂窝板：面密度为1000g/m，适爪下侧后用护而或其他强度要求较低的部位；‘奖：三层窝板面密度为13们！/m，适用下侧所围护面或其他独度要求较低的部位：d类，层蜂窝板，面密度为1500g/m。适用于顶概或侧后用护面等内部装饰性部位：c类：-层峰窝板，而密度为18(0g/m.适」顶州、行李箱扩等或其他强度安求较高的HiiKAoNiKAca
QC/T1029—2016
部位；
f类：三层蜂窝板，面密度为2000g/m2，适用于顶棚、行李箱扩面等或其他度要求较高的部位。
双层蜂窝板制品结构如图1所示，三层蜂窝板制品结构如图2所示。蜂窝
装饰面料
图1双层蜂窝板制品截面
装饰面料
图2三层蜂窝板制品截面
5性能要求
案丙烯蜂窝板制品的厚度·股应在3.0mm~6.0mm，基板性能要求应符合表1的规定，复合板材性能要求应符表2的规定。
装饰面料性能要求出供需双力商定。表1基板性能要求
技术要求
面密度
拉仲强度
弯曲强度
弯模量
1000±1001300±100
1500±100！18001002000±100
战验方法
iiKAoNiKAca
耐冷热交变件
耐热老化冶
耐寒冲击性
燃烧特性
浓饰而料与
其板格接燥度
试验方法
6.1预处理
尺寸变化率
供货状查
耐冷热交变性
耐热若化性
耐寒性
表 2 复合板材性能要求
技术要求
QC/T 1029—2016
试骏力法
无裂纹,变形、分层、严重变色等异常现象无裂纹、变形、分层、严重变臣等异常现象深
mm/min
尤裂纹等异常现象
1998规定的标准环境温度（23-2)、相对湿度45%55%试样在试验前,应在G:B/T 2918
的条件下，放置48以上。
6.2取样规则
试样距制品通缘至少150mm，保证试样均句分布于制品上。6.3外观质量
用日测方法检查样品的外观质量：6.4面密度
6.4.1试样.
在制品1取100mm×100mm样3块。6.4.2试验步骤。
用精度为0.02 m1m以上的下准筛地测量试样的长度和宽度。用分析大平称电。接式(1)计算而密度，以3块试样结果的平均值为试验结果。战验结果取整数。1)
武中．
面密鹰/m2:
试样质量·
试样长度.rim：
HiiKAoNiKAca
QC/T1029—2016
—试样宽度，m
6.5拉伸独度
6.5.1试样，
在制品 取200 mm× nm试样5块。6.5.2试验设备。
撞力机，精度为一级。
6.5.3 试验步骤、
用精度为0. (02 rnm以工的卡尺推确地测试样的宽度和厚度,在拉力机的夹钳中心位置夹持试样,用拉,力机逊行拉仲试验：其中.隔距长度为(100 +1)mm,试验速度为（100 ±10)mm/min：按式(2)计算拉仲强度，以5块试样果的平均值为试验结果.试验结果取小数点后两位，F
式中：
拉伸独度，MPa；
F最大拉仲负荷,N;
h试样宽度，mm:
t—试样厚度,mm。
6.6弯曲强度及弯曲模量
6.6.1试样.
在制品「:取12(In×10 rtr 试样5块,试样厚度为零件厚度。6.6.2试验设备。
拉力机，精度为一级，
6.6.3试验步骤。
用精度为0.02 mm以上的卡尺准确地测量试样的宽度和厚度，接G/T 9341一2008的规定进行试验：压头半径为5 mm,跨距为试样厚度的16倍，试验速度为(2.0±0.4)mm/mi：双层蜂窝板压头压在平而面，
6.7 耐冷热交变性
6.7.1试样。
制品3件.
6.7.2试验设备。
柜温箱、低温箱、潮湿箱或高低温湿热箱，温度精度控制在土2℃,湿度精度控制在土5%6.7.3试验步骤。
制品在装配状态下,进行 4 个循环的试验,其中(80 ±2)C/3 h: RT/1 h→（- 40) ±2)C:/3 h-→RT/1 h→(55上2)、95%RH/15 h->RT/1 h 为--个循环(RT 代表室溢）。试验后观察外观变化情况。
6.8耐热老化性
6.8.1试样。
HiKAoNiKAca
制品3件。
6.8.2 试验设备
温箱，温度精度摔制布·2℃.
6.8.3试验步骤。
QC/T 1029—2016
取制品3个，用卡尺或卷尺准确测量其主要装配尺小或外轮廊寸，精确到制品尺寸数量级的于分之一，之后、制品在装配状态下，在（81土2)恒温箱中放置168h.试验后观察外观变化情况。试验后，观察外观变化情况，并在21厉再次测量原测量位置的尺小予按式（3)计算尺寸变化率，果取最大值，
尺寸变化率(%)=S—S
武中：
S.—试验后尺寸.m
S-试验前寸mm
6.9耐寒冲击性
6.9.1试样：
在制品上取20011m×200)mm试样3块，6.9.2试验设备。
低温箱，温度精度控制在±2℃。6.9.3试验步骤。
将试样放皆在10rmin厚的面密度为（6i土100)g/m的纤维毡1·然后将试样和纤维毡·起放入低温箱中.在（-4012)下保持24+试验后在低温箱中用500)钢球从270mm高处券下冲击试样装饰面料侧，试验后观察试样外观，评价试样损坏情况。6.10气味性
按附录A的要求进行试验。
6.11燃烧特性
按CB 8410 的规定进行试验。
6.12装饰面料与基板粘接独度
6.12.1试样
在制品1取250mm×50mm试样5快在一端刹开100mm6.12.2试验设备，
拉力机，精度为级；恒温箱、低温箱、潮混箱.温度精度控制在土2，湿度精度控制在土5兴。6.12.3试验条件。
供货状态：
b）耐冷热交变性：（8±2)%./3hRT/1h→（-40±2)/3hRT/1h-→（5512)95%R-/15→RT/1h为一个循环,共计4个循坏的试验前热性：(80±2)T/168 h
d）耐寒性（4+2)/24
QC/T1029—2016
6.12.4试验步骤。
分别将按上述试验条件处理后的试样在室温下放置2h,将装饰面料从基板上剥π后，基板一端夹持在拉力机.1：夹钳上，装饰面料-端夹持在拉力机下夹销上，以（100)土10）mm/min的速度用专业夹具进行1.80°剥离试验，测量剥离时最大负荷，记录50mm宽试样剃离力，以5块试样结果的平均值为试验结果，试验结果取小数点后一位。检验规则
7.1检测獭次与项目此内容来自标准下载网
蜂窝板制品检测应按质量控制需求确定检测频次与项目。7.2复检
出现下列情况之时，应按本标准进行全面检验。连续牛产半年以上
h）改变.1艺条件；
更换原料；
d）调整配方；
e）停产：2个月以上再投产，
产品鉴定：
8储存
储存环境应避免阳光直射、雨水喷淋、灰尘、潮漩。6
A.1试验装置、试验条件
A.1.1 试样　
附录A
（规范性附录】
气味试验规范
QC/T 1029 -2016
样品应尽川能按朴当的面积或体积制取、应从零件中切制山体积50cm的试样。A.1.2试验装置
热鼓风干燥箱，溢度精度控制在-2“：采用容积为1I的玻璃密州容器，旬次试验之前必须将容器进行清洗、1燥，以保证容器清沾、无味，推存使用带有螺旋盖的玻离容器。A.1.3试验条件
方法A：（40工2).容器中加50mI.蒸谣水，存放（24土1)h,采取金属支架支撑试件，确保试样不接触水。
方法 13:(80±2)℃ ,存微(21 0, 1)h.说明：方法B是一种快速的检验方法，通常情况下8“：下的气咪要人」4）℃下的气味，如果认为零件在湿热的条件下，不会发生发荐变味，则可不进行方法A的试验。A.2试验步骤
将划取的样品放人密闭容器中，然后按A，1.3规定的方法A、方法B进行试验，取出后安如下方法进行气味评定，评价环境应符GB/T2918199S的规定对于方法A：将试验穿器从干烯箱十取出后，第一个专职检验人员将盖了侧打亦30°45°噢一下所，让速重新将盖广盖紧，确保容器闭，将容器传给第二个专职检验人员，第二个专职检验人员评定后将容器传给第…个专职检验人员评定-每个专职检验人员在闻后即刻给出·个评价分值。对」方法15：将试验容器从十燥中取出冷却至（61土5)%后：按上连方法进行气味评价每个专职检验大员次最只能闻个试样A.3气味分级和评定
气味试验结果的诈价分为（个等级·也可以是两个等级之的小间值（如评价分值2.5分）．评价至少应出3个测诚者进行，结果取3个测试值的算术平均莅：如果中个评价结果举别大于2分则应出5个测试者逆行电复测试.结果胶5个测试值的节术平均值：一般情说下如没有特殊规定：则评价分值3.（分为合格样件，气徕评价分值等级如产：1分：感觉不到气味：
2分：川感学到气味，但对人刺波：3分：明显感觉到气味、但对人儿划激：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
