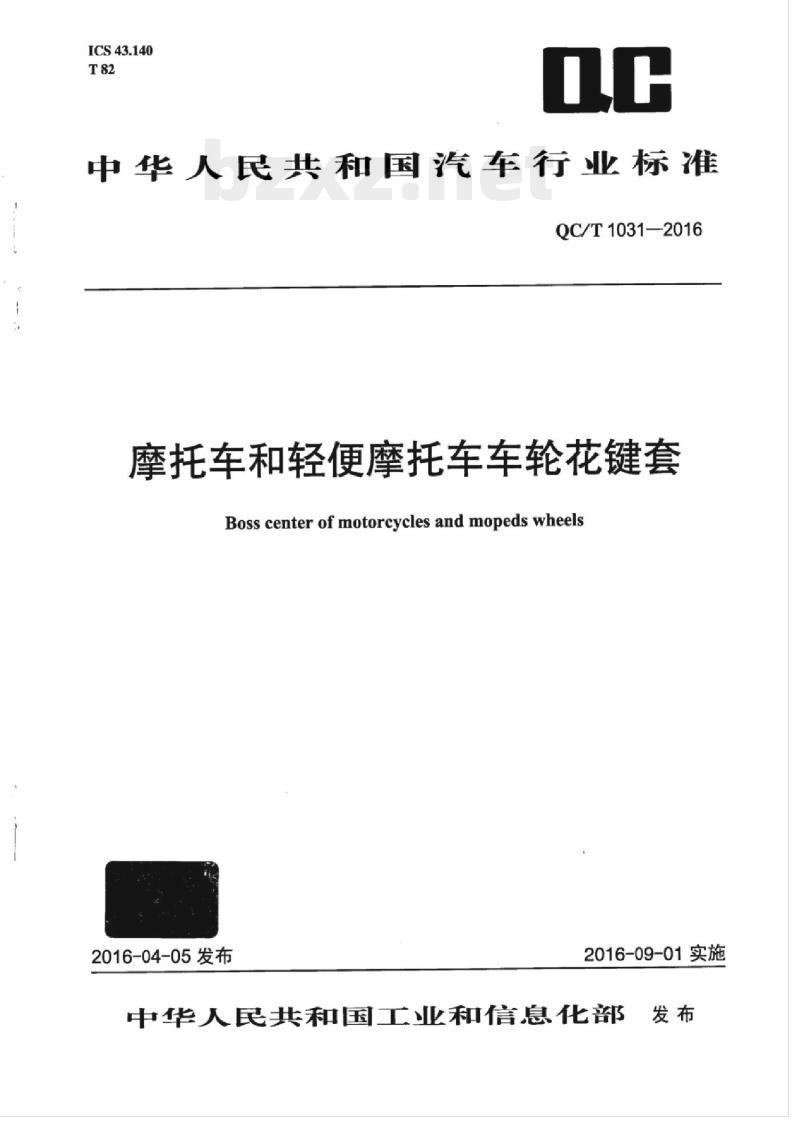

【QC汽车标准】 摩托车和轻便摩托车车轮花键套

ICS43.140
中华人民共和国汽车行业标准
QC/T1031—2016
摩托车和轻便摩托车车轮花键套Boss centerof motorcycles and mopeds wheels2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布

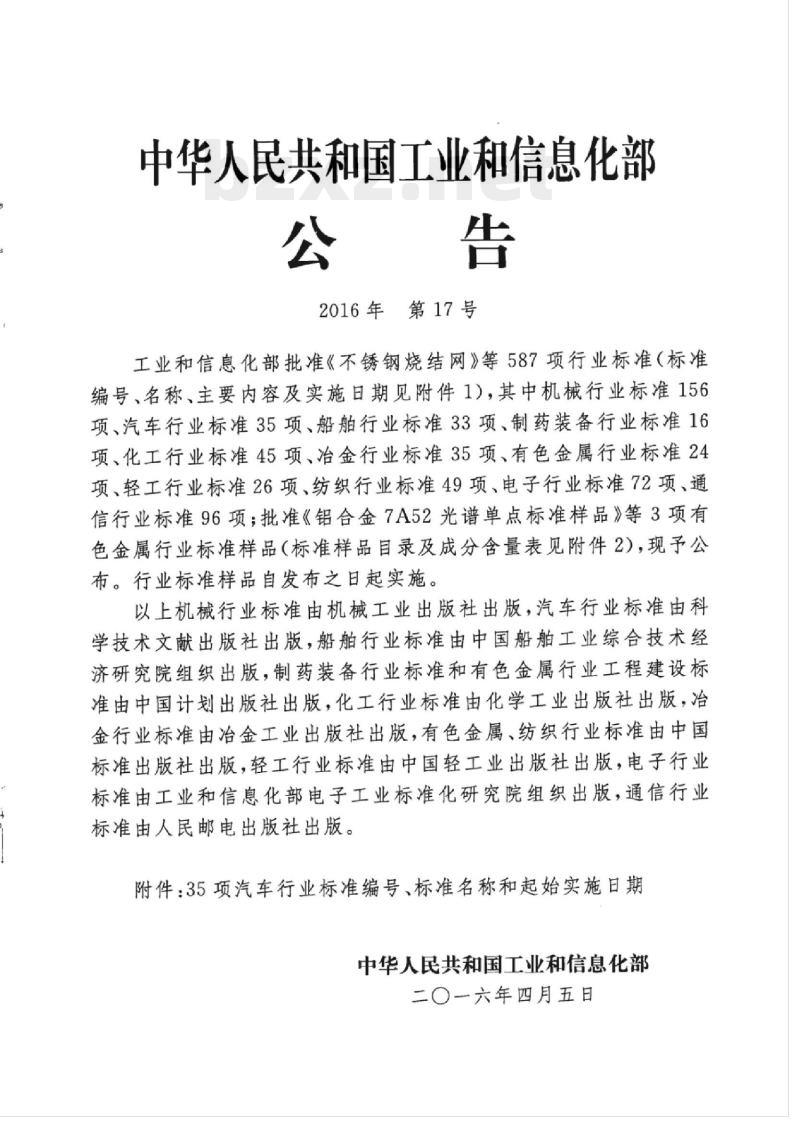

中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、冶金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项；批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

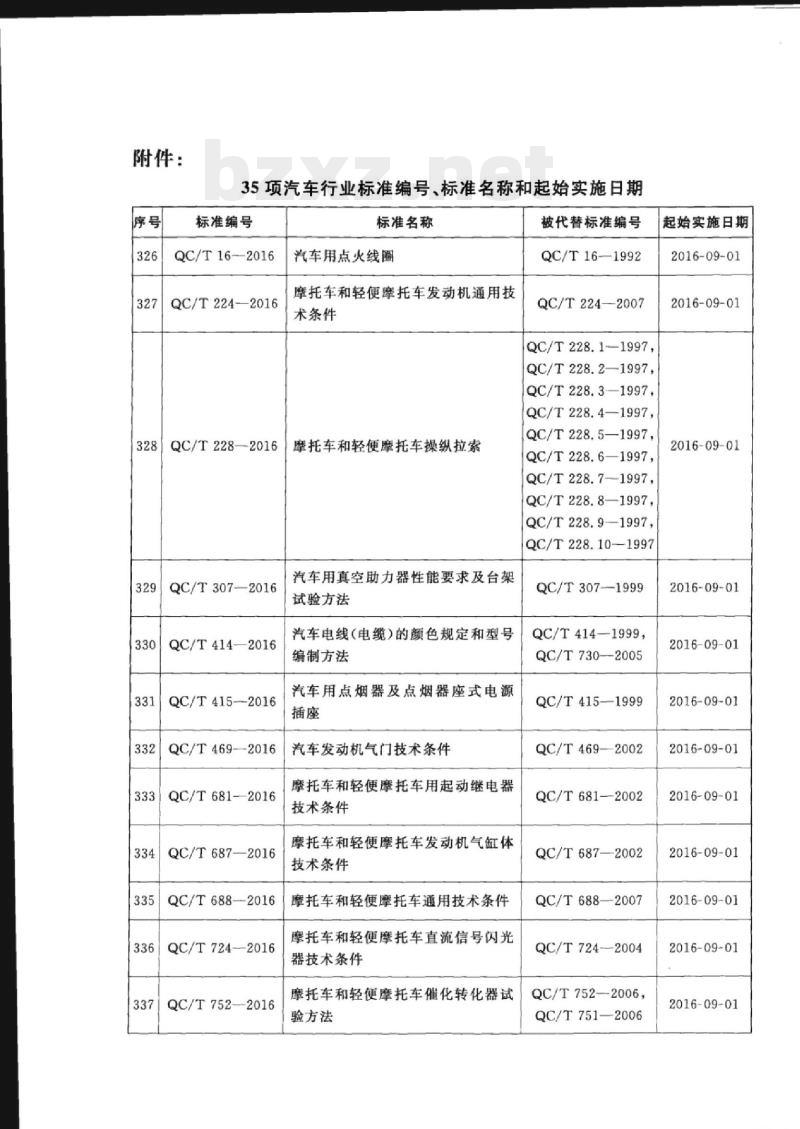

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16-2016
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415-2016
QC/T469—2016
QC/T681-—2016
QC/T687-2016
QC/T688—2016
QC/T724-2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224—2007
QC/T228.1-—1997,
QC/T228.2—1997,
QC/T228.3—1997,
QC/T228.4—1997，
QC/T228.5—1997,
QC/T228.6—1997,
QC/T228.7-1997
QC/T228.8—1997，
QC/T228.9—1997,
QC/T228.10—1997
QC/T307--1999
QC/T414—1999，
QC/T730—-2005
QC/T415—1999
QC/T469—2002
QC/T6812002
QC/T687--2002
QC/T688—2007
QC/T724-2004
QC/T752—2006
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

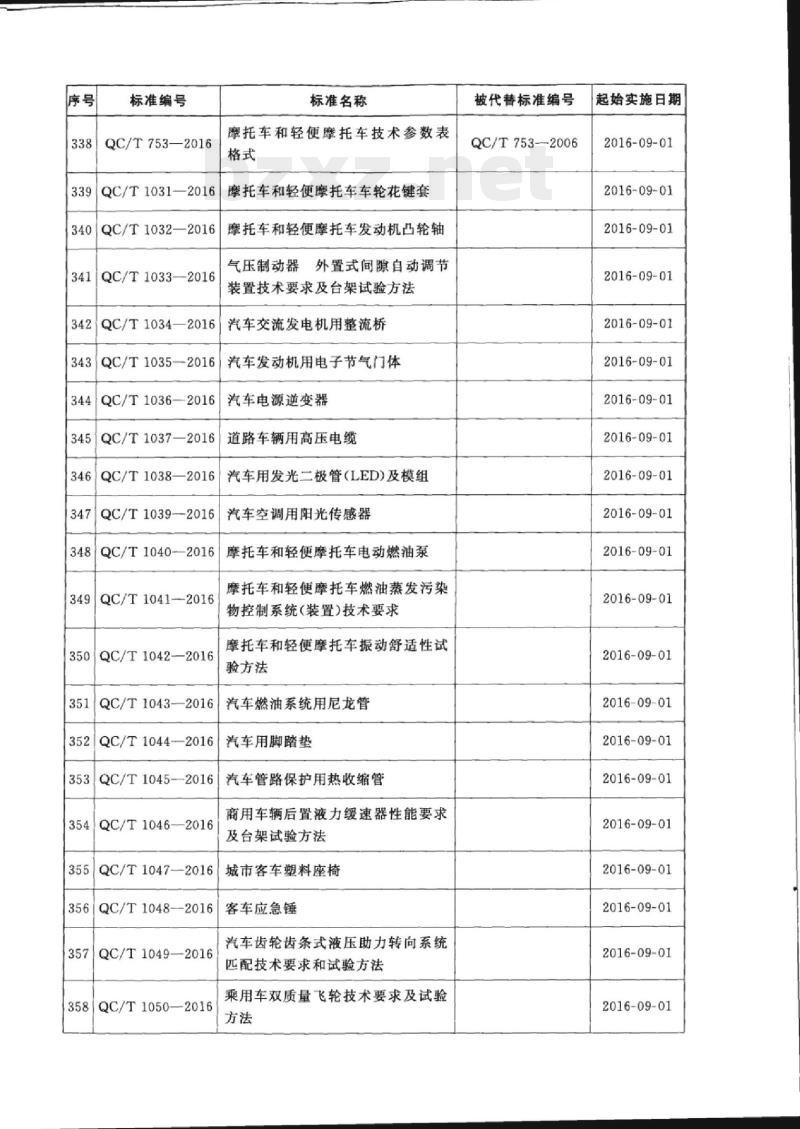

标准编号
QC/T753—2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
QC/T1034—2016
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
QC/T1039—2016
QC/T1040—2016
349|QC/T1041-2016
350QC/T1042—2016
QC/T1043—2016
QC/T1044—2016
QC/T1045--2016
QC/T1046-2016
QC/T1047—2016
356QC/T1048-2016
QC/T1049—2016
358|QC/T1050—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置）技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753-2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01免费标准bzxz.net
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
359QC/T29078—2016
360QC/T29089—2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
规范性引用文件
术语和定义
要求·
试验方法
检验规则
包装、标志、运输和贮存
QC/T1031—2016
QC/T1031—2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准负责起草单位：江苏中联铝业有限公司、玉环县日利机械有限公司、南昌摩托车质量监督检验所、浙江万丰摩轮有限公司、新昌永立机械有限公司。本标准参加起草单位：重庆捷力轮毂制造有限公司、今飞控股集团有限公司、金华申宇机械配件有限公司、江门大长江集团有限公司、浙江康利金属制品有限公司。本标准主要起草人：李娜、藤朝薇、潘才满、刘勇、张金萍、张桂永。本标准首次发布。
1范围
摩托车和轻便摩托车车轮花键套QC/T1031—2016
本标准规定了摩托车和轻便摩托车车轮花键套（以下简称花键套）的术语和定义、标记、要求、试验方法、检验规则以及包装、标志、运输和贮存。本标准适用于摩托车和轻便摩托车轻合金车轮用花键套2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）
优质碳素结构钢
GB/T699
GB/T2828.1计数抽样检验程序第一部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T3077
合金结构钢
GB/T13320-2007钢质模锻件
金相组织评级图及评定方法
3术语和定义
下列术语和定义适用于本标准。花键套bosscenter
是指未加工花键齿的钢制毛坏件，其铸入车轮轮毂中间，加工后与发动机输出轴相连接，用于传递动力的结构件。
4标记
花键套标记型式如下：
口-口xL
花键套高度（H)
花键套内径（D)
花键套材料
示例：
花键套材料为45钢，花键套内径为16mm.花键套高度为44mm，其标记为：45-±16×44。1
QC/T1031—2016
5要求
5.1总则
花键套应按经规定程序批准的图样和技术文件制造，并应符合本标准的规定。5.2花键套外观质量
花键套经表面处理之后，不得有毛刺、裂纹、锈斑、氧化皮、黑皮、脱碳和污物等缺陷。5.3花键套尺寸
5.3.1花键套尺寸示意见图1。
图1花键套尺寸示意
花键套尺寸见表1。
表1花键套尺寸
内径D
内径公差
花键套高度H
按图面要求
花键套高度公差
5.3.3花键套凸台数量应符合产品图。5.4花键套材料
凸台厚度：
同轴度X，
垂直度X2
5.4.1花键套材料采用优质结构碳素结构钢，推荐使用35、45或合金结构钢40Cr。5.4.2花键套材料的化学成分应符合GB/T699和GB/T3077的要求。2
单位：mm
(d-D)/2
5.5花键套机械性能
花键套应经过调质处理，调质后的机械性能符合表2的要求。表2花键套机械性能
注：硬度HRC为优先采用。
5.6花键套金相组织
23~30HRC
23~30HRC
88~100HRB
23~30HRC
抗拉强度/MPa
≥600
≥735
QC/T1031—2016
断后伸长率/%
花键套经调质处理后的金相组织应符合GB/T13320—2007中的适用于调质钢调质处理的锻件中图3中的1~4级。
5.7花键套表面粗糙度
花键套表面处理后外圈表面粗糙度要求为不低于Ra12.5，内孔粗糙度要求为Ra6.3，端面粗糙度要求为Ra12.5。
6试验方法
6.1花键套外观质量检验
花键套外观质量采用目视法检验。6.2花键套尺寸检验
花键套尺寸采用游标卡尺和塞规按图纸尺寸检测。6.3花键套材料化学成分分析
花键套材料化学成分分析方法按GB/T699和GB/T3077的规定执行。6.4花键套机械性能检测
6.4.1花键套的试棒取样按供需双方协商，拉伸试棒和试片的形状和尺寸见图2和图3。单位：mm
图2试棒尺寸
QC/T1031—2016
图3试片尺寸
6.4.2花键套抗拉强度和断后伸长率试验按GB/T228.1的规定执行。2.5±0.03
6.4.3花键套硬度检测在本体端面上进行，试验方法按GB/T230.1的规定执行。6.5花键套金相组织
单位：mm
花键套金相组织的试片，在花键套本体上取样，试验及评定方法按GB/T13320一2007的规定执行。
6.6花键套粗糙度检验
花键套粗糙度采用粗糙度仪或粗糙度标准样块检测。7检验规则
7.1总则
花键套检验分出厂检验和定期检验。7.2出厂检验
7.2.1花键套经制造厂质量部门检验合格，并签发产品合格证后才能出厂7.2.2产品验收按GB/T2828.1一2012中规定的一次抽样方案检验，检验水平和接受质量限(AQL)由供需双方协商确定。
7.2.3出厂检验项目：
外观质量：
尺寸；
硬度；
粗糙度。
7.3定期检验
定期检验的周期按合同双方协商确定。定期检验项目：
材料的化学成分；
金相组织；
机械性能。
