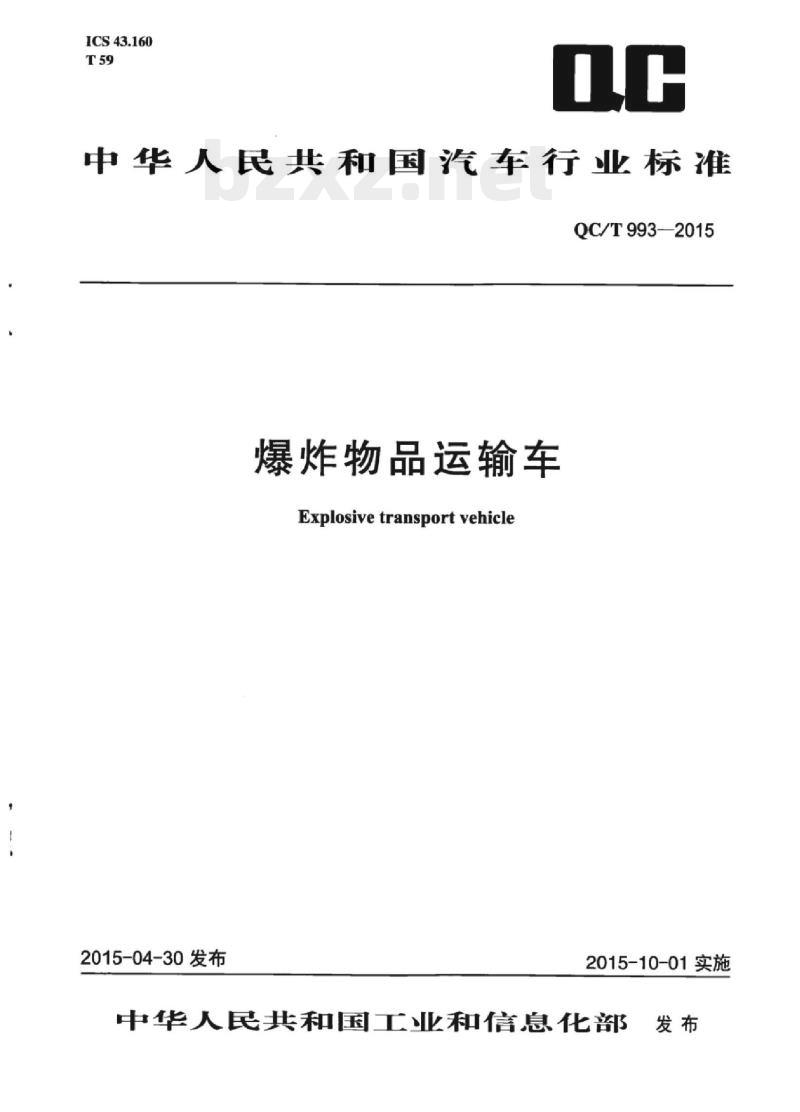

【QC汽车标准】 爆炸物品运输车

ICS43.160
中华人民共和国汽车行业标准
QC/T993—2015
爆炸物品运输车
Explosivetransportvehicle
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布

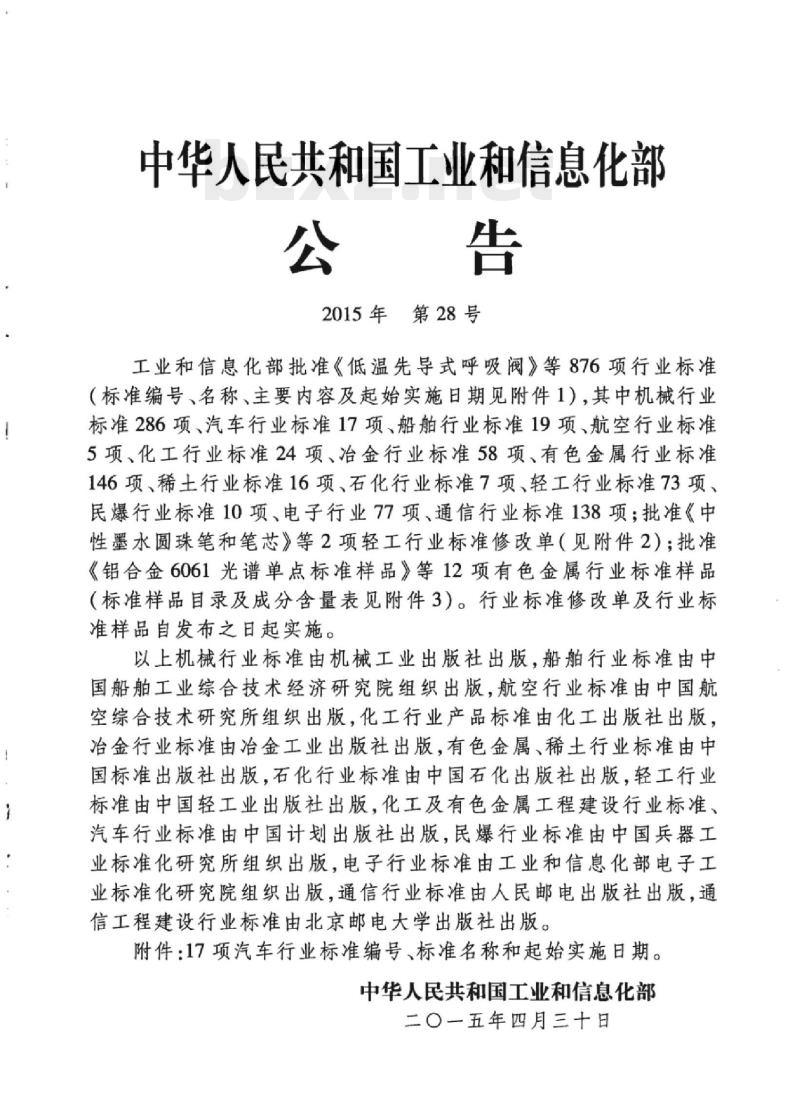

中华人民共和国工业和信息化部公告
2015年第28号
工业和信息化部批准《低温先导式呼吸阀》等876项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准286项汽车行业标准17项船舶行业标准19项航空行业标准5项、化工行业标准24项、治金行业标准58项、有色金属行业标准146项、稀土行业标准16项、石化行业标准7项、轻工行业标准73项、民爆行业标准10项、电子行业77项、通信行业标准138项：批准《中性墨水圆珠笔和笔芯》等2项轻工行业标准修改单（见附件2）：批准《铝合金6061光谱单点标准样品》等12项有色金属行业标准样品（标准样品目录及成分含量表见附件3）。行业标准修改单及行业标准样品自发布之日起实施。
以上机械行业标准由机械工业出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业产品标准由化工出版社出版，冶金行业标准由治金工业出版社出版，有色金属、稀土行业标准由中国标准出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，化工及有色金属工程建设行业标准汽车行业标准由中国计划出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版，通信工程建设行业标准由北京邮电大学出版社出版。附件：17项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一五年四月三十日

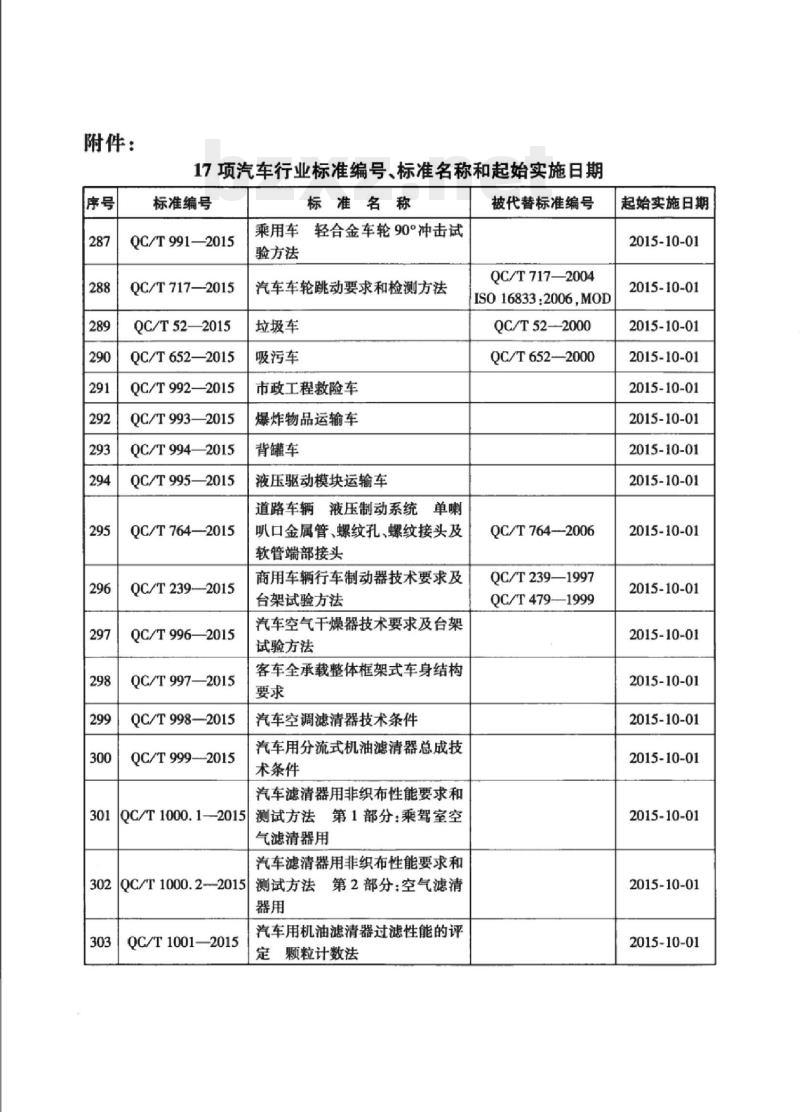

附件：
17项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T991—2015
QC/T717—2015
QC/T52—2015
QC/T652—2015
QC/T992—2015
QC/T993—2015
QC/T994—2015
QC/T995—2015
QC/T764-2015
QC/T239——2015
QC/T996—2015
QC/T997—2015
QC/T998—2015
QC/T999-2015
标准名称
轻合金车轮90°冲击试
乘用车车
验方法
汽车车轮跳动要求和检测方法
垃圾车
吸污车
市政工程救险车
爆炸物品运输车
背罐车
液压驱动模块运输车
道路车辆液压制动系统单喇
叭口金属管、螺纹孔、螺纹接头及软管端部接头
商用车辆行车制动器技术要求及台架试验方法
汽车空气干燥器技术要求及台架试验方法
客车全承载整体框架式车身结构要求
汽车空调滤清器技术条件
汽车用分流式机油滤清器总成技术条件
汽车滤清器用非织布性能要求和QC/T1000.1——2015
测试方法第1部分：乘驾室空
气滤清器用
汽车滤清器用非织布性能要求和302
QC/T1000.22015测试方法第2部分：空气滤清器用
QC/T1001—2015
汽车用机油滤清器过滤性能的评颗粒计数法
被代替标准编号
QC/T7172004
ISO16833:2006.MOD
OC/T52—2000
QC/T652—2000
QC/T7642006
QC/T239—1997
QC/T479—1999
起始实施日期
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01
2015-10-01

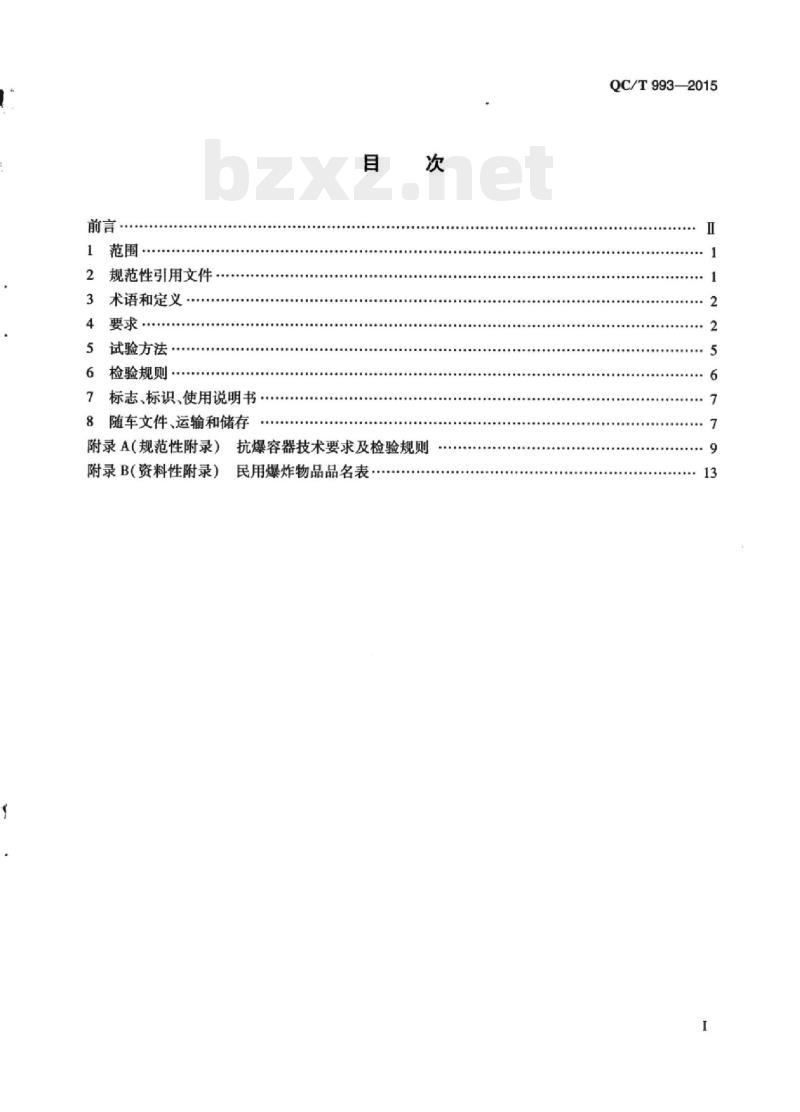

规范性引用文件
术语和定义
试验方法…
检验规则
标志、标识、使用说明书
随车文件、运输和储存
附录A（规范性附录）抗爆容器技术要求及检验规则附录B（资料性附录）民用爆炸物品品名表，QC/T993—2015
QC/T993—2015

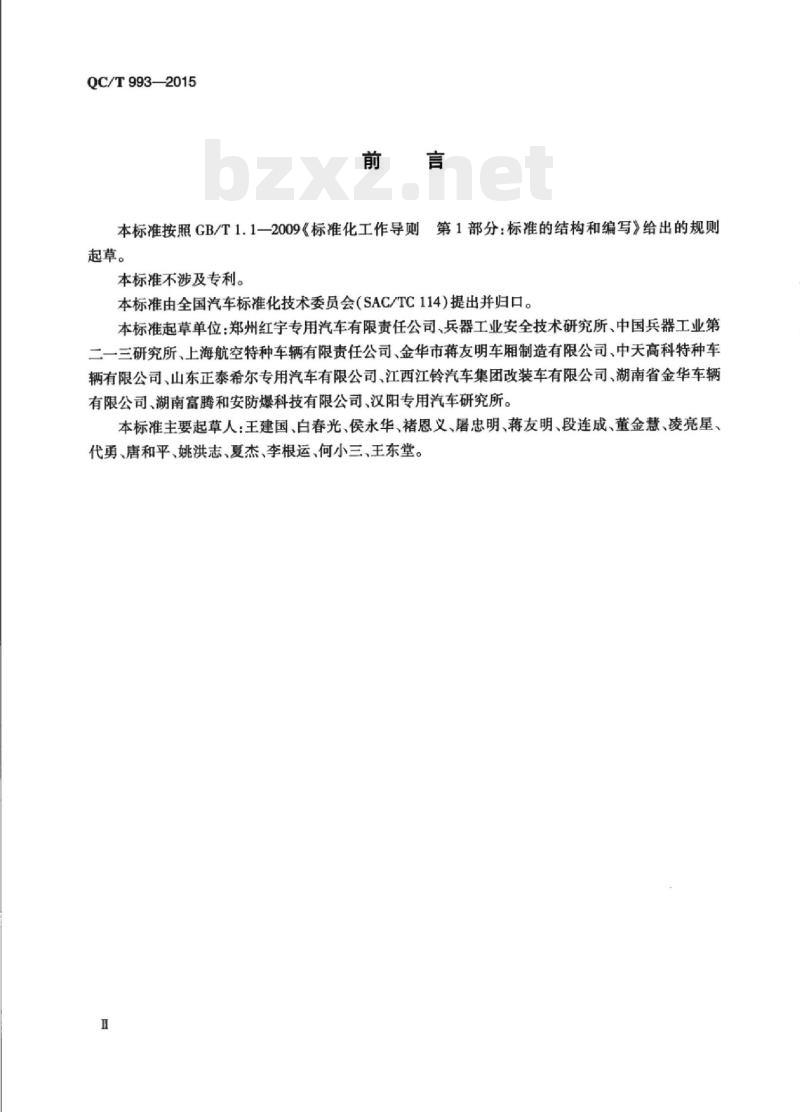

本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准不涉及专利。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：郑州红宇专用汽车有限责任公司、兵器工业安全技术研究所、中国兵器工业第二一三研究所、上海航空特种车辆有限责任公司、金华市蒋友明车厢制造有限公司、中天高科特种车辆有限公司、山东正泰希尔专用汽车有限公司、江西江铃汽车集团改装车有限公司、湖南省金华车辆有限公司、湖南富腾和安防爆科技有限公司、汉阳专用汽车研究所。本标准主要起草人：王建国、白春光、侯永华、褚恩义、屠忠明、蒋友明、段连成、董金慧、凌亮星、代勇、唐和平、姚洪志、夏杰、李根运、何小三、王东堂。H
1范围
爆炸物品运输车
QC/T993—2015
本标准规定了爆炸物品运输车术语和定义、要求、试验方法、检验规则、标志、标识、使用说明书、随车文件、运输、储存等内容。本标准适用于采用定型汽车整车或定型汽车二类底盘改装的爆炸物品运输车（以下简称“车辆”)。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB1589道路车辆外廊尺寸、轴荷及质量限值GB4715点型感烟火灾探测器
GB4785汽车及挂车外部照明和光信号装置的安装规定GB6944--2012危险货物分类和品名编号GB7258
机动车运行安全技术条件
GB8031工业电雷管
GB/T8162
GB/T9969
结构用无缝钢管
工业产品使用说明书总则免费标准bzxz.net
GB11567.1汽车和挂车侧面防护要求GB11567.2
GB/T12673
汽车和挂车后下部防护要求
汽车主要尺寸测量方法
汽车质量（重量）参数测定方法GB/T12674
GB13365
机动车排气火花熄灭器
道路运输危险货物车辆标志
GB13392
GB/T13594
机动车和挂车防抱制动性能和试验方法GB/T17350专用汽车和专用半挂车术语和代号GB/T18411
道路车辆产品标牌
GB/T19056
汽车行驶记录仪
GB20300道路运输爆炸品和剧毒化学品车辆安全技术条件危险货物运输车辆结构要求
GB21668
GB/T24545
5车辆车速限制系统技术要求
GB25990车辆尾部标志板
GB50089
民用爆破器材工程设计安全规范（附条文说明）1
QC/T993—2015
QC/T252专用汽车定型试验规程
QC/T484汽车油漆涂层
QC/T639汽车用橡胶密封条
JB/T5943工程机械焊接件通用技术条件JT230汽车导静电橡胶拖地带
3术语和定义
GB/T17350确立的以及下列术语和定义适用于本标准。3.1
爆炸物品运输车explosivetransportvehicle运输爆炸物品的车辆。包含民用爆炸物品运输车、烟花爆竹运输车和爆炸物品同载车。3.2
民用爆炸物品explosives
在外界作用下（如受热、撞击等）能发生剧烈化学反应，瞬间产生大量气体和热量，使周围压力急剧上升，发生爆炸或剧烈燃烧，对周围环境造成破坏的物品。本标准是指GB6944一2012《危险货物分类》中第1类，并在《民用爆炸物品品名表》中列名的民用爆炸物品。3.3
民用爆炸物品运输车civilexplosivetransportvehicle具有防盗、防火、防静电、防撞击、防电火花、隔热保温、通风等功能，可有效抑制引爆、爆源的产生，专门运输民用爆炸物品的车辆。3.4
烟花爆竹fireworks
以烟火药为主要原料制成，引燃后通过燃烧或爆炸产生光、声、色、型、烟雾等效果，用于观赏、具有易燃易爆危险的物品。
烟花爆竹运输车fireworkstransportvehicle一种具有防盗、防火、防静电、防撞击、防电火花、隔热保温功能，以及防爆和泄爆等功能，专门运输烟花爆竹的车辆。
爆炸物品同载车thevehiclewhichcantransportexplosivesanddetonatorsatthesametime安装有抗爆容器，同时运输炸药和雷管的特种爆炸物品运输车。3.7
抗爆容器anti-explosioncontainers具有一定的抗爆裂、抗殉爆、抗爆炸冲击波、屏蔽电磁波和隔噪音能力的储存雷管的容器。3.8
抗爆裂性能anti-burstperformance抗爆容器抵抗内装雷管爆炸时产生破裂的能力。2
抗殉爆性能anti-detonationpropertiesQC/T993—2015
抗爆容器内装雷管爆炸时，抗爆容器防止其邻近其他爆炸物品同时被引爆的能力。3.10
抗冲击波超压性能anti-shockwaveoverpressure抗爆容器内装雷管爆炸时，抗爆容器衰减冲击波超压的能力。3.11
抗爆容器屏蔽效能shieldingeffectivenessofanti-explosioncontainer没有抗爆容器时接收到的信号值与在抗爆容器内接收到的信号值的比值，即发射天线与接收天线存在抗爆容器以后所造成的插人损耗，单位用dB表示。3.12
抗爆容器防火性能fireperformanceofanti-explosioncontainer抗爆容器内装雷管爆炸时，抗爆容器防止火焰向外泄漏的能力。3.13
抗爆容器存药量anti-explosioncontainerdepositdose抗爆容器最大允许存药量（或折合8号瞬发工业电雷管的存放数量）。4要求
4.1整车
4.1.1车辆应按规定程序批准的产品图样和技术文件制造并符合本标准的要求。4.1.2外购件、外协件应符合相关规定，并有制造厂合格证，经整车厂检验合格后方能使用，所有自制零部件经检查合格后方可装配。4.1.3车辆在下列条件下，应能正常工作：a）环境温度-40℃~55℃；
b）在四级以上公路行驶。
4.1.4车辆的外廓尺寸、轴荷及质量限值应符合GB1589的规定。4.1.5车辆的行驶安全要求应符合GB7258的规定。4.1.6车辆的外部照明及光信号装置的安装要求应符合GB4785的规定。4.1.7车辆应符合GB21668的相关规定。4.1.8总质量大于3500kg的车辆的侧面，包括油箱外侧均应安装防护装置，防护装置应符合GB11567.1的规定；车辆的后端应设置防护装置，防护装置应符合GB11567.2的规定。4.1.9在车辆前后防护装置上，应加装面积不小于150mm×80mm，厚度不小于40mm缓冲物。4.1.10车辆应装备符合GB/T13594规定的1类防抱制动装置。4.1.11车辆应装备缓速器或其他辅助制动装置，前轮应装备盘式制动器。4.1.12车辆应装备车速限制系统，限速系统应符合GB/T24545的规定，限速系统设定的最高车速应不超过80km。
4.1.13车辆前后均应设有拖钩或拖拽装置。3
QC/T993—2015
4.1.14总质量大于3000kg的车辆应采用压燃式发动机。4.1.15车辆发动机排气管宜置于货厢前端面之前，排气管的布置应能避免加热和点燃货物，距油箱、油管净距离应不小于200mm，与裸露的电气开关的距离应不小于100mm；当车辆发动机排气管设置在货厢底板下面时，应在排气管与货厢底板之间加装隔热板。排气管均应安装机动车排气火花熄灭器，其性能应符合GB13365的规定。4.1.16车辆应安装烟火报警系统，感烟火灾探测器设在货厢内，报警蜂鸣器设在驾驶室内，且感烟火灾探测器应符合GB4715的规定；总质量大于或等于2000kg的车辆货厢门还应安装防盗报警系统，防盗报警触发装置设在货厢后门和侧门上，报警蜂鸣器应设在驾驶室内，当后门或侧门被打开时，防盗报警器应在10s内响起；总质量大于或等于9000kg的车辆还应安装尾部视频监视系统，视频摄像头应设在货厢后部外面，监视器应设在驾驶室内，摄像头广角大于或等于140°，报警系统的操纵装置应不受底盘电源总开关的控制，报警音响声级大于或等于100dB。4.1.17车架上应安装导静电橡胶拖地带，导静电橡胶拖地带与车架应等电位连接。导静电橡胶拖地带各项技术指标应符合JT230的规定。车辆设置导静电橡胶拖地带数量见表1。表1车辆设置导静电橡胶拖地带数量序号
总质量，kg
4.1.18底盘车架与货厢应进行等电位联接。设置导静电橡胶拖地带数量，条>2
4.1.19车辆应具有良好的防雨密封性能，在进行防雨密封性试验时，不应有渗、漏现象。4.1.20车辆应装用子午线轮胎，严禁使用翻新轮胎。4.1.21车辆应安装具备记录、存储、显示、打印或输出车辆行驶速度、时间、里程等车辆行驶状态信息的行驶记录仪，其技术要求应符合GB/T19056相关规定。4.1.22在车辆明显位置应配备与所装载爆炸物品相适应的干粉灭火器2个，且灭火器应固定牢靠，取用方便。
4.2车辆货厢
4.2.1货厢应是金属蒙皮封闭式结构。4.2.2货厢内蒙皮材料应选用撞击不发生火花的阻燃材料，宜采用有色金属材料或船用胶合板，船用胶合板内表面应涂防火涂料。4.2.3货厢内外蒙皮应平整，无磕碰与擦伤痕迹。内外蒙皮与骨架贴合紧密不应有空鼓缺陷。铆合、压条应排列整齐，铆钉疏密合适。货厢侧壁外板面在1000mm×1000mm范围内的平面度公差应不大于2mm
4.2.4货厢内外蒙皮之间的空隙应用阻燃隔热的材料填充。4.2.5货厢内不应有突出的尖角或锐边，货厢内应设置能固定货物的紧固装置。4.2.6货厢前内壁板应加装能缓解货物冲撞的橡胶制品。4.2.7货厢地板上应铺设阻燃导静电胶板，胶板不应起皱或翘曲，接缝处应压实可靠。阻燃导静电胶板的厚度应不小于5mm
QC/T993--2015
4.2.8车门启闭应灵活，门周边应安装耐老化橡胶密封条，密封条应符合QC/T639的规定。4.2.9车门应锁止可靠，门锁装置应具有防盗、防撬功能。4.2.10货厢地板应具有良好的导静电性能，系统电阻值为5.0×104~1.0×10\2。4.3民用爆炸物品运输车
4.3.1民用爆炸物品运输车货厢侧壁应设置具有防雨功能的通风窗，通风窗应能防止异物进人。4.3.2民用爆炸物品运输车货厢内严禁安装除感烟火灾探测器以外的任何照明灯具等电气设备。4.4烟花爆竹运输车
4.4.1烟花爆竹运输车应配置温度传感器和水位传感器。4.4.2烟花爆竹运输车的驾驶室内应安装声光报警器。当环境状态参数达到环境条件（预警阈值）之一时，报警器应分级启动。分级启动应符合表2的要求。表2分级启动要求
环境条件
报警等级
一级（预警信号）
二级（危险警报）
报警形式
黄灯点亮，且蜂鸣器鸣响
红灯点亮，且蜂鸣器鸣响
车厢内温度T
75℃T>100℃
底盘轮毂温度7
150℃T>250℃
烟花爆竹运输车应设置防止制动使底盘轮毂过热装置，当轮毂过热达到预警阈值温度时应4.4.3
能报警。
4.4.4烟花爆竹运输车的车厢顶部应具有泄瀑功能。若在车厢顶部设置泄爆装置时泄爆口与车厢顶部面积之比不应小于55%，且泄爆口应能通过自动或手动方式开启。4.5爆炸物品同载车
4.5.1将货厢分隔成前后两个独立货舱的隔离墙内应装有能吸收爆炸冲击波能量且不燃（或阻燃）的材料，前舱以侧门为通道，后舱以后门为通道。一个舱装载不超过规定重量的炸药，另一个舱装载不超过规定数量的雷管，雷管必须装载在抗爆容器内。4.5.2安装抗爆容器时，泄爆孔的位置应避免与汽车底盘的重要零部件相对。4.5.3应在同载车的后门、侧门内侧分别粘贴雷管、炸药最大允许运输药量表。4.5.4同载车炸药运输药量应不大于1000kg，雷管运输药量应不大于300g。4.5.5单个抗爆容器存药量不应超过100g（或折合8号瞬发工业电雷管数量不应超过100发）。4.5.6抗爆容器的技术要求及试验方法见附录A。4.5.7货厢侧壁应设置具有防雨功能的通风窗，通风窗应能防止异物进入。4.5.8货厢内严禁安装除感烟火灾探测器以外的任何照明灯具等电气设备。5试验方法
5.1.1车辆外廓尺寸测量按GB/T12673的规定进行，轴荷及质量测量按CB/T12674的规定进行。5.1.2车辆的行驶安全相关试验按GB7258中的有关规定进行。5.1.3车辆的外部照明及光信号装置的检验按GB4785的规定进行。5
QC/T993—2015
5.1.4车辆侧面、后下部防护装置的试验按CB11567.1GB11567.2的规定进行。测量前后防护装置的缓冲物尺寸。
5.1.5目视排气管的安装位置，并用尺子测量排气管与油箱的相对位置。当排气管设置在货厢底板下面时，应检查排气管与货厢底板之间加装隔热板的可靠性和有效性。5.1.6检查导静电橡胶拖地带的安装位置及数量。5.1.7检查运输民用爆炸物品的车辆的危险报警系统、感烟火灾探测器、报警蜂鸣器、防盗报警系统、尾部视频监视系统的安装位置，并测试其功能有效性。5.1.8检查轮胎的规格和干粉灭火器的数量。5.1.9防雨密封性试验。车厢门正常关闭。降雨强度大于或等于0.12mm/s，应用雨量计测定降雨量，淋雨试验台的人工降雨应能覆盖整个车厢。经15min防雨密封性能试验后，擦干车厢外部积水，打开车门检查车厢内各处有无进水和渗漏现象。5.1.10目测检查货厢结构、货厢侧壁通风窗、装备缓解货物冲撞的橡胶制品、铺设的阻燃导静电胶板并测量其厚度尺寸、车门橡胶密封条等安全部件。5.1.11导静电性能试验。货厢内应清洁，用兆欧表测量货厢地板相对拖地带连接处之间的电阻，每2m2测量一点，计算平均值。
5.1.12报警性能试验。打开后门或侧门，查看驾驶室内报警装置是否在10s内响起，并用噪声仪测量报警器声级。
5.1.13检查爆炸物品同载车的隔离墙的结构、夹层内的材料，抗爆容器的数量。5.1.14目测检查烟花爆竹运输车温度传感器、压力传感器、水位传感器和声光报警器的安装位置：对轮毂和轮胎进行喷水的装置：检查泄爆口的位置，测量并计算泄爆口与车厢顶部面积之比：检查泄爆口的自动或手动开启方式。
6检验规则
6.1出厂检验
6.1.1每辆产品均应进行出厂检验，经制造厂质量检验部门检验合格并签发产品合格证后方可出厂。
出厂检验项目：
a）外观；
整车尺寸参数与质量参数；
标志与标识；
外部照明及光信号装置的安装；d)
防护装置安装尺寸；
排气管安装：
g）危险报警系统功能检查；
防雨密封性；
防盗报警性能。
6.2型式检验
6.2.1有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型时；b）产品停产3年后，恢复生产时；c）正常生产产量累计2000辆时：d）正式生产后，如材料、工艺有较大改变，可能影响产品性能时；e）出厂检验与定型检验有重大差异时。QC/T993—2015
6.2.2型式检验时，如果属6.2.1中a）、b)两种情况，应按第4章的内容和QC/T252及国家有关规定进行检验；如果属6.2.1中c)情况，应对专用性能进行检验；如果属6.2.1中d）、e）两种情况，可仅对受影响项目进行检验。
7标志、标识、使用说明书
7.1标志与标识
7.1.1车辆上应有安全标志图形及文字。安全标志、标志牌、标志灯、应符合GB13392、GB20300和GB7258相关规定。
7.1.2车辆上应安装产品标牌，标牌内容应符合GB/T18411和GB7258的规定。7.1.3车辆厢体侧面、后面应设置能体现货厢轮廓的车身反光标识和橙色反光带，其要求应符合GB20300和GB7258的规定。其中，总质量大于等于12000kg的车辆还应设置符合GB25990规定的车辆尾部标志板。
7.1.4车辆货厢门内侧应粘贴符合GB50089中危险品同库存放要求的《民用爆炸物品同车运输表》。
7.2使用说明书
车辆的使用说明书编写应符合GB/T9969和GB7258的规定，应包括以下内容：a）产品名称与型号；
生产企业名称、详细地址；
技术特点：
结构特点；
使用和维修；
技术保养：
紧急情况处置方法：
民用爆炸物品同车运输表。
8随车文件、运输和储存
8.1随车文件
随车文件应包括：
a）产品合格证和底盘合格证；
b）产品使用说明书；
c）汽车（底盘)使用说明书；
