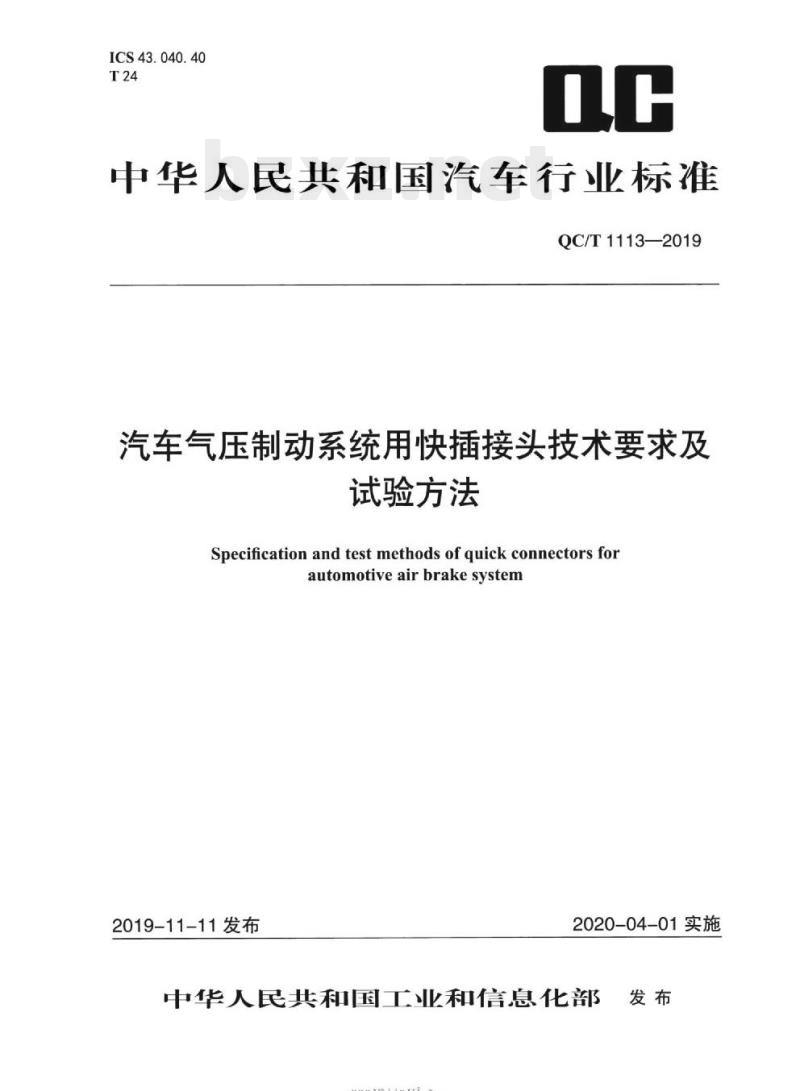

【QC汽车标准】 汽车气压制动系统用快插接头技术要求及试验方法

ICS43.040.40
中华人民共和国汽车行业标准
QC/T1113—2019
汽车气压制动系统用快插接头技术要求及试验方法
Specification and test methods of quick connectors forautomotiveairbrakesystem
2019-11-11发布
2020-04-01实施
中华人民共和国工业和信息化部rrKacerkca-

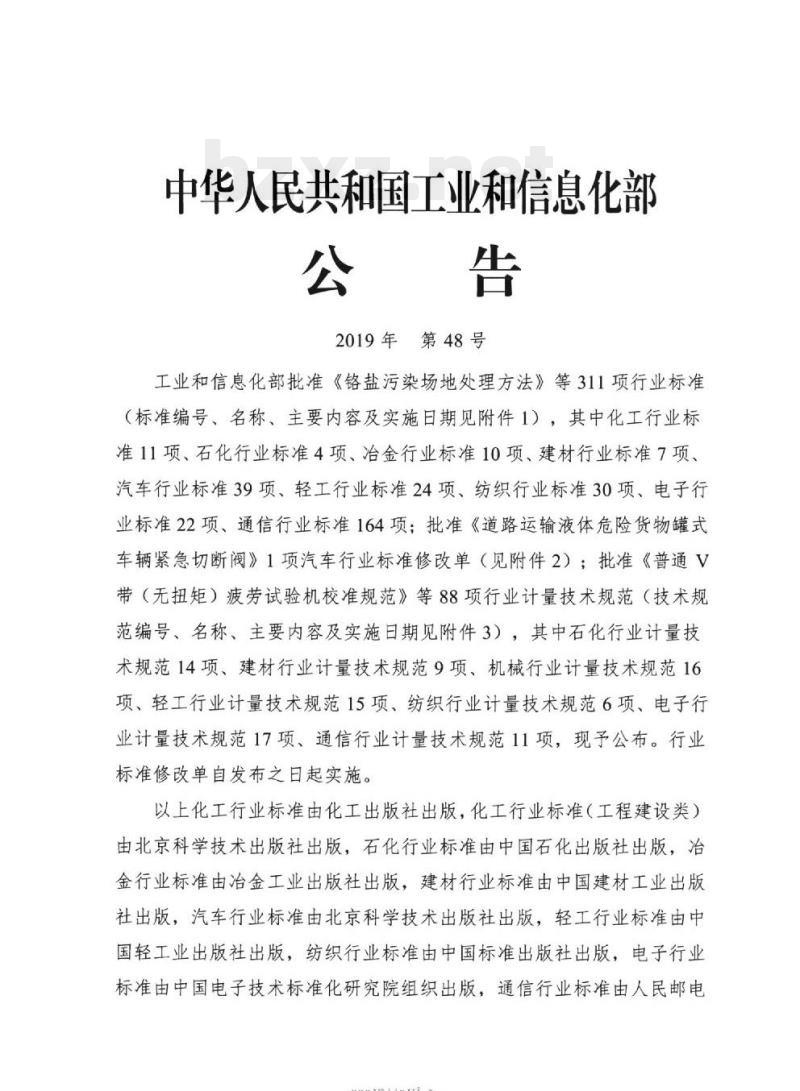

中华人民共和国下业和信息化部公告
2019年第48号
工业和信息化部批准《铬盐污染场地处理方法》等311项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中化工行业标准11项、石化行业标准4项、治金行业标准10项、建材行业标准7项、汽车行业标准39项、轻工行业标准24项、纺织行业标准30项、电子行业标准22项、通信行业标准164项：批准《道路运输液体危险货物罐式车辆紧急切断阀》1项汽车行业标准修改单（见附件2）；批准《普通V带（无扭矩）疲劳试验机校准规范》等88项行业计量技术规范（技术规范编号、名称、主要内容及实施日期见附件3），其中石化行业计量技术规范14项、建材行业计量技术规范9项、机械行业计量技术规范16项、轻工行业计量技术规范15项、纺织行业计量技术规范6项、电子行业计量技术规范17项、通信行业计量技术规范11项，现予公布。行业标准修改单自发布之日起实施。以上化工行业标准由化工出版社出版，化工行业标准（工程建设类）由北京科学技术出版社出版，石化行业标准由中国石化出版社出版，治金行业标准由治金工业出版社出版，建材行业标准由中国建材工业出版社出版，汽车行业标准由北京科学技术出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准由人民邮电HiKaeerkAca

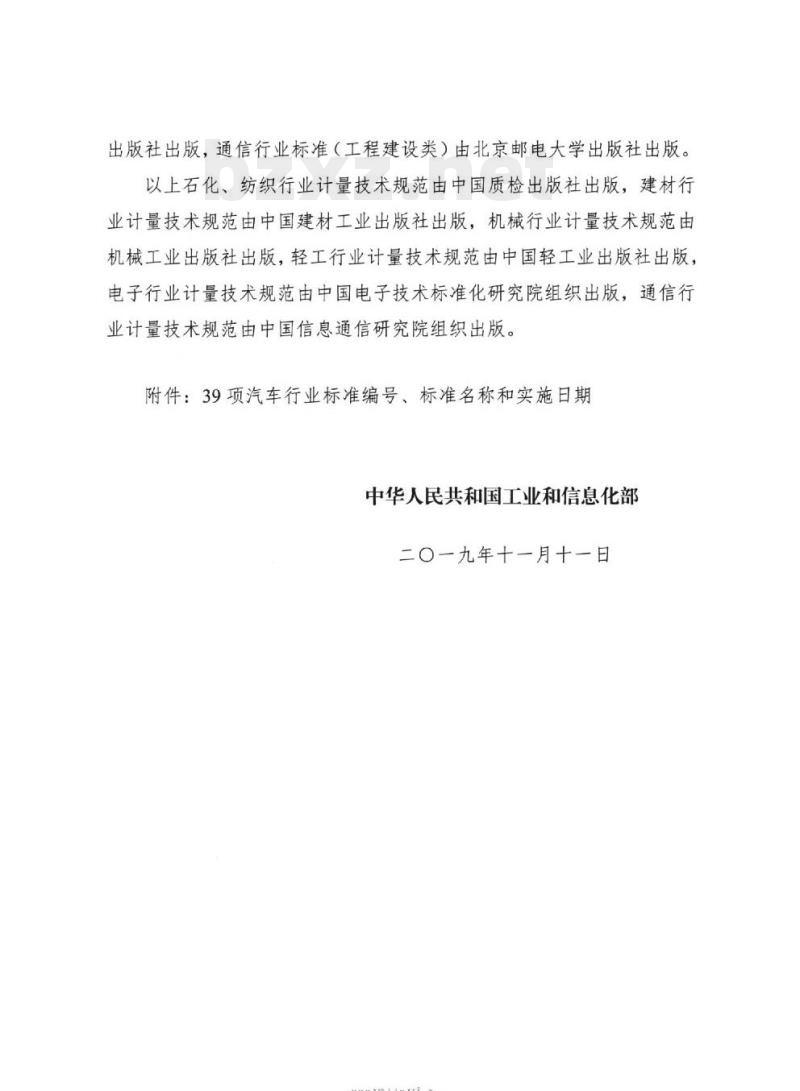

出版社出版，通信行业标准（工程建设类）由北京邮电大学出版社出版。以上石化、纺织行业计量技术规范由中国质检出版社出版，建材行业计量技术规范由中国建材工业出版社出版，机械行业计量技术规范由机械工业出版社出版，轻工行业计量技术规范由中国轻工业出版社出版，电子行业计量技术规范由中国电子技术标准化研究院组织出版，通信行业计量技术规范由中国信息通信研究院组织出版。附件：39项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一九年十一月十一日
ir KaeerkAca

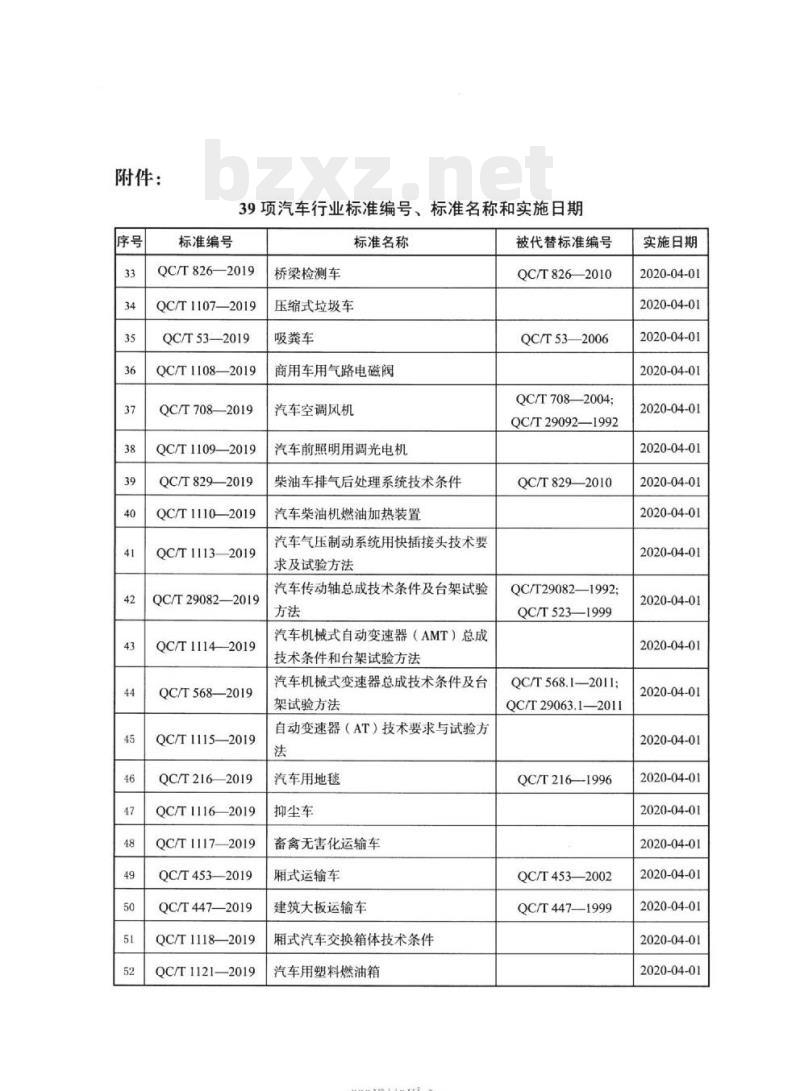

附件：
标准编号
39项汽车行业标准编号、标准名称和实施日期标准名称
QC/T826—2019
QC/T1107—2019
QC/T53—2019
QC/T1108—2019
QC/T708—2019
QC/T1109—2019
QC/T829—2019
QC/T1110—2019
QC/T1113—2019
QC/T29082—2019
QC/T1114—2019
QC/T568——2019
QC/T1115—2019
QC/T216—2019
QC/T 11162019
QC/T1117—2019
QC/T453—2019
QC/T447—2019
QC/T1118—2019
QC/T1121—2019
桥梁检测车
压缩式垃圾车
吸粪车
商用车用气路电磁阀
汽车空调风机
汽车前照明用调光电机
柴油车排气后处理系统技术条件汽车柴油机燃油加热装置
汽车气压制动系统用快插接头技术要求及试验方法
汽车传动轴总成技术条件及台架试验方法
汽车机械式自动变速器（AMT）总成技术条件和台架试验方法
汽车机械式变速器总成技术条件及台架试验方法
自动变速器（AT）技术要求与试验方法
汽车用地毯
抑尘车
畜禽无害化运输车
厢式运输车
建筑大板运输车
厢式汽车交换箱体技术条件
汽车用塑料燃油箱
-rrKaeerKca-
被代替标准编号
QC/T826—2010
QC/T53—2006
QC/T7082004;
QC/T29092—1992
QC/T8292010
QC/T29082—1992;
QC/T523—1999
QC/T568.1——2011;
QC/T29063.1—2011
QC/T216—1996
QC/T453—2002
QC/T447—1999
实施日期
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01

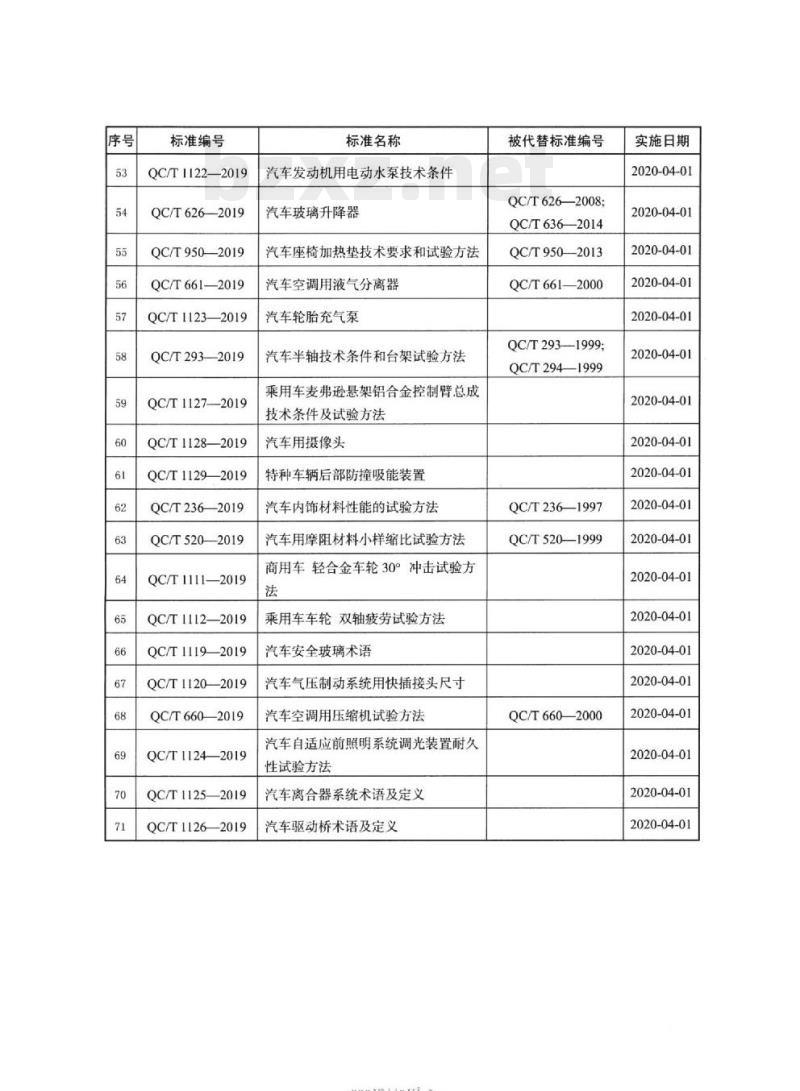

标准编号
QC/T1122—2019
QC/T626—2019
QC/T950—2019
QC/T661—2019
QC/T1123—2019
QC/T293—2019
QC/T1127——2019
QC/T1128—2019
QC/T1129—2019
QC/T236—2019
QC/T520—2019
QC/T1111-—2019
QC/T1112—2019
QC/T1119—2019
QC/T1120—2019
QC/T660—2019
QC/T1124—2019
QC/T1125—2019
QC/T1126—2019
标准名称
汽车发动机用电动水泵技术条件汽车玻璃升降器
汽车座椅加热垫技术要求和试验方法汽车空调用液气分离器
汽车轮胎充气泵
汽车半轴技术条件和台架试验方法乘用车麦弗逊悬架铝合金控制臂总成技术条件及试验方法
汽车用摄像头
特种车辆后部防撞吸能装置
汽车内饰材料性能的试验方法
汽车用摩阻材料小样缩比试验方法商用车轻合金车轮30°冲击试验方法
乘用车车轮双轴疲劳试验方法
汽车安全玻璃术语
汽车气压制动系统用快插接头尺寸汽车空调用压缩机试验方法
汽车自适应前照明系统调光装置耐久性试验方法
汽车离合器系统术语及定义
汽车驱动桥术语及定义
-rrKaeerKca-
被代替标准编号
QC/T626—2008;
QC/T636—2014
QC/T950—2013
QC/T661—2000免费标准下载网bzxz
QC/T293—1999;
QC/T294—1999
QC/T236—1997
QC/T520—1999
QC/T660—2000
实施日期
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
2020-04-01
范围·
规范性引用文件
术语和定义.
技术要求·
试验方法·
-rrKaeerKca-
QC/T1113—2019
-KacerKAca-
QC/T1113—2019
本标准按照GB/T1.1一2009《标准化工作导则第部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TCII4）提出并归口。本标准起草单位：河北亚大汽车塑料制品有限公司、一汽解放汽车有限公司、中国重型汽车集团有限公司、浙江万安科技股份有限公司。本标准主要起草人：高晓磊、冷彪、赵立永、刘明洁、郝春宇、孙保玉、郭松涛、朱奇章、张国栋、楼乔卡、冯永亮、杨鹏飞、赵建明、李智溢、蔺秀花。本标准为首次发布。
-KaeerKAca-
1范围
QC/T1113—2019
汽车气压制动系统用快插接头技术要求及试验方法本标准规定了汽车气压制动系统用快插接头的术语和定义、技术要求、试验方法。本标准适用于汽车气压制动系统中最高工作压力为1.25MPa及以下、环境工作温度为-40℃～100℃的尼龙管路中的金属快插接头和非金属快插接头，用于气压制动胶管的快插接头可参照执行。
本标准不适用于牵引车与挂车之间的连接器接头。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5620
10125—2012
道路车辆汽车和挂车制动名词术语及其定义人造气氛腐蚀试验盐雾试验
盐雾试验箱技术条件
柴油机油
16422.3—2014
塑料实验室光源暴露试验方法·第3部分：荧光紫外灯GB/T
QC/T80
3术语和定义
道路车辆用于滤清器评定的试验粉尘第1部分：氧化硅试验粉尘道路车辆气制动系统用尼龙（聚酰胺）管GB/T5620界定的以及下列术语和定义适用于本文件。3.1
快插接头quickconnector
能与气压制动管快速插接形成连接结构的接头。3.1.1
直插式快插接头directquickconnector气压制动管直接插人到接头主体内形成连接结构的快插接头。3.1.2
间插式快插接头indirectquickconnector气压制动管通过接头插入接头座形成连接结构的快插接头。3.2
assemblyforce
装配力
间插式快插接头的接头完全装配到接头座（保持锁死）所需要的力。rKacerkAca-
QC/T1113—2019
拔脱力pulloutforce
使装配后的间插式快插接头的接头与接头座之问完全脱开所需要的拉力。3.4
拉伸力tensileforce
使快插接头与气压制动管连接总成发生符合要求的变形或脱开所需要的拉力。4技术要求
4.1装配力
间插式快插接头的接头与接头座之间的装配力应不大于下列规定值：a）接头公称直径不大于10mm的快插接头为65N；b）接头公称直径大于10mm的快插接头为110N，4.2拨脱力
间插式快插接头的接头与接头座之间的拔脱力应大于表1规定值。表1拔脱力技术要求
接头公称直径/mm
4.3密封性
4.3.1常温密封性
快插接头泄漏率应不大于5cm/min。4.3.2高低温交变密封性
快插接头高低温交变密封性应满足如下要求：a）试验温度为104℃土2℃时的泄漏率不大于3cm/min；b）试验温度为23℃土2℃时的泄漏率不大于5cm/min；试验温度为-40℃土2℃时的泄漏率不大于7cm/min。c）
4.3.3低温密封性
快插接头泄漏率应不大于7cm/min。4.3.4高低温振动密封性
快插接头高低温振动密封性应满足如下要求：a）试验温度为104℃土2℃时的泄漏率不大于3cm/min；b）试验温度为-40℃土2℃时的泄漏率不大于7cm/min。4.3.5横向载荷密封性
直插式快插接头受横向载荷时的泄漏率应不大于5cm/min。2
-KaeerKAca-
拔脱力/N
4.4拉伸力
4.4.1常温拉伸力
快插接头常温拉伸力应大于表2规定值或气压制动管伸长率应大于50%。表2
气压制动管规格/mm
Φ10×1.25
Φ15×1.5
$16×2
2高温拉伸力
同4.4.1。
4.4.3高低温拉伸力
同4.4.1。
4.4.4吸水拉伸力
同4.4.1。
5耐油性
快插接头拉伸力技术要求
拉伸力/N
耐油性试验后，气压制动管应不与快插接头分离。3耐压性
耐压性试验后，气压制动管应不与快插接头分离、且总成件应无明显的泄漏4.7冰水牢固性
QC/T1113—2019
快插接头冰水牢固性试验后，气压制动管应不与快插接头分离，且总成件应无明显的泄漏。金属件耐盐雾蚀性
快插接头金属件耐盐雾腐蚀性试验后，金属件表面应满足表3要求。3金属件耐盐雾腐蚀性技术要求
产品材料及表面处理方式
钢件镀锌（不含六价铬）
铝合金件阳极氧化
铜件酸洗
其他材料及处理方式
重复拆装性
技术要求
72h无白锈，120h无红锈。
240h无锈蚀
144h无锈蚀。
快插接头供应商与客户协商一致。快插接头重复拆装性试验后，密封性试验时的泄漏率应不大于5cm/min。-KaeerKAca-
QC/T1113—2019
4.10耐氯化锌性
非金属快插接头耐氯化锌性试验后，快插接头应无明显裂纹和泄漏。4.11耐水性
非金属快插接头非金属部件耐水性试验后，每件非金属部件吸收水分的质量应不超过原质量的2%。
4.12耐紫外线性
非金属快插接头耐紫外线性试验后，快插接头应无明显裂纹和泄漏。4.13耐甲醇性
非金属快插接头耐甲醇性试验后，快插接头应无明显裂纹和泄漏。4.14耐低温落锤冲击性
非金属快插接头耐低温落锤冲击性试验后，快插接头应无明显裂纹和泄漏。5试验方法
5.1试验一般条件
5.1.1除另有规定外，所有试验的环境温度应为23℃土2°C5.1.2试验用气压制动管应符合QC/T80规定，气压制动管应按与气压制动管轴向垂直切割。5.1.3试验样品应为在常温条件下放置24h后未经使用过的产品。5.1.4
除另有规定外，所有样品应按表4规定的试验分组和试验顺序完成对应的试验。表4快插接头组合试验顺序和试验样品分组试验样品组号
试验顺序
试验项目
常温密封性
高低温交变密封性
低温密封性
高低温振动密封性
横向载荷密封性
注：其余试验项目均需单独按试验要求制备试验样品。5.2装配力
5.2.1试验样品
5件未装配的间插式快插接头的接头和接头座。5.2.2试验方法
5.2.2.1将接头座安装到图1所示的测试装置上，接头座口朝上。2
5.2.2.2将快插接头按照图1所示的装配方向自由放置于接头座内。3
5.2.2.3对快插接头另一端施加外力，使快插接头以50mm/min土2mm/min速度装配到接头座中，直至完全装配，同时记录快插接头装配到接头座内的最大力值（装配力曲线最后一个波峰的力值）。4
-KaeerKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
