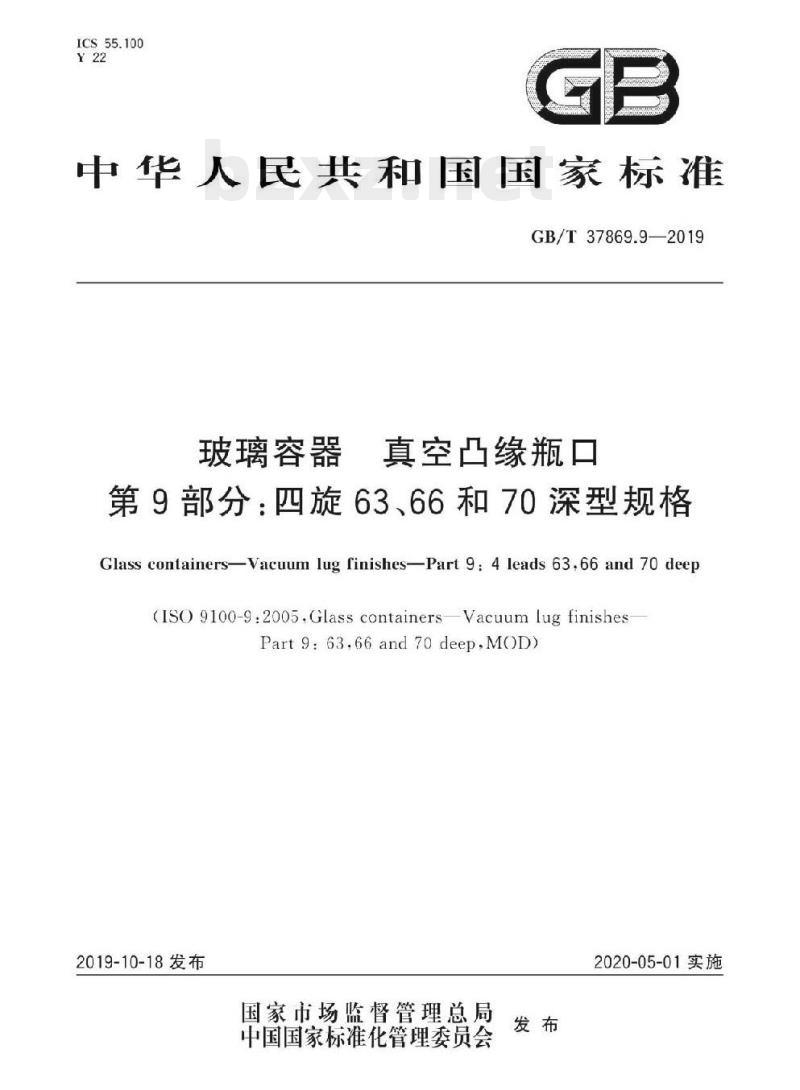

ICS55.100
中华人民共和国国家标准
GB/T37869.92019
玻璃容器
真空凸缘瓶口
第9部分：四旋63、66和70深型规格Glass containers-—Vacuum lug finishes-Part 9: 4 leads 63.66 and 70 deep(1SO 9100-9:2005.Glass containersVacuum lug finishesPart9：63,66and70deep.MOD)
2019-10-18发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-05-01实施

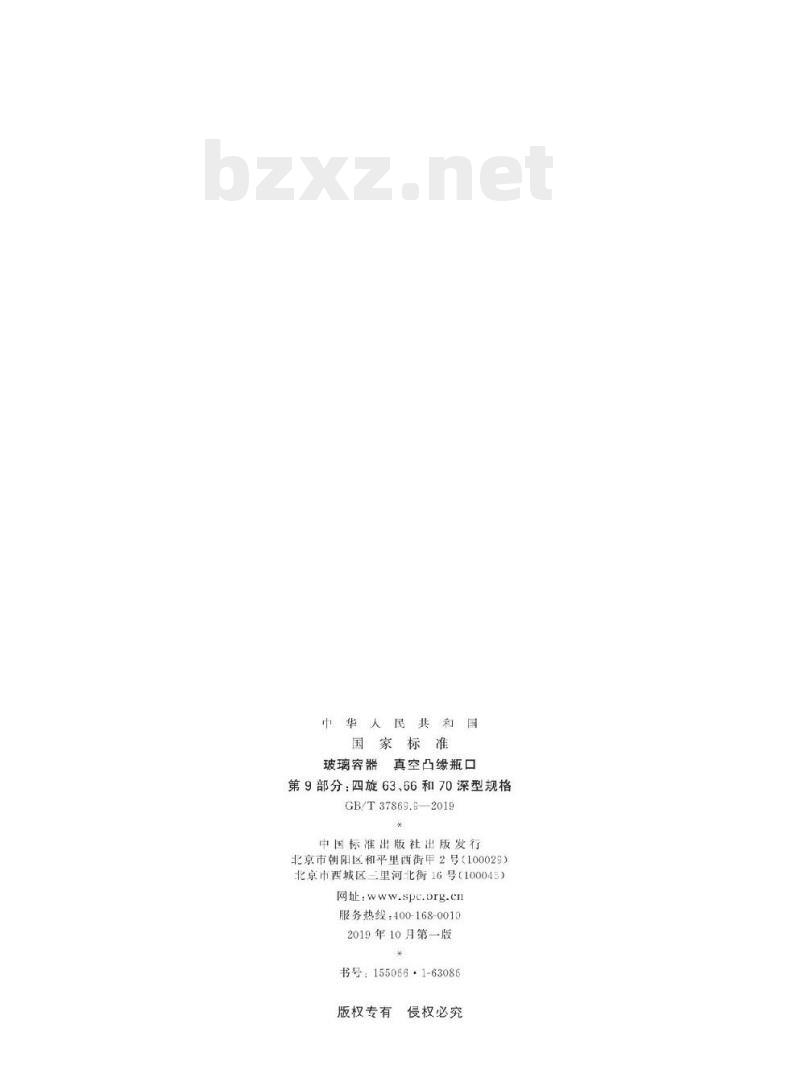

中华人民共和国
国家标准
玻璃容器真空凸缘瓶口
第9部分：四旋63、66和70深型规格GB/T37869.8—2019
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年10月第一版
书号：155066：1-63086
版权专有
侵权必究

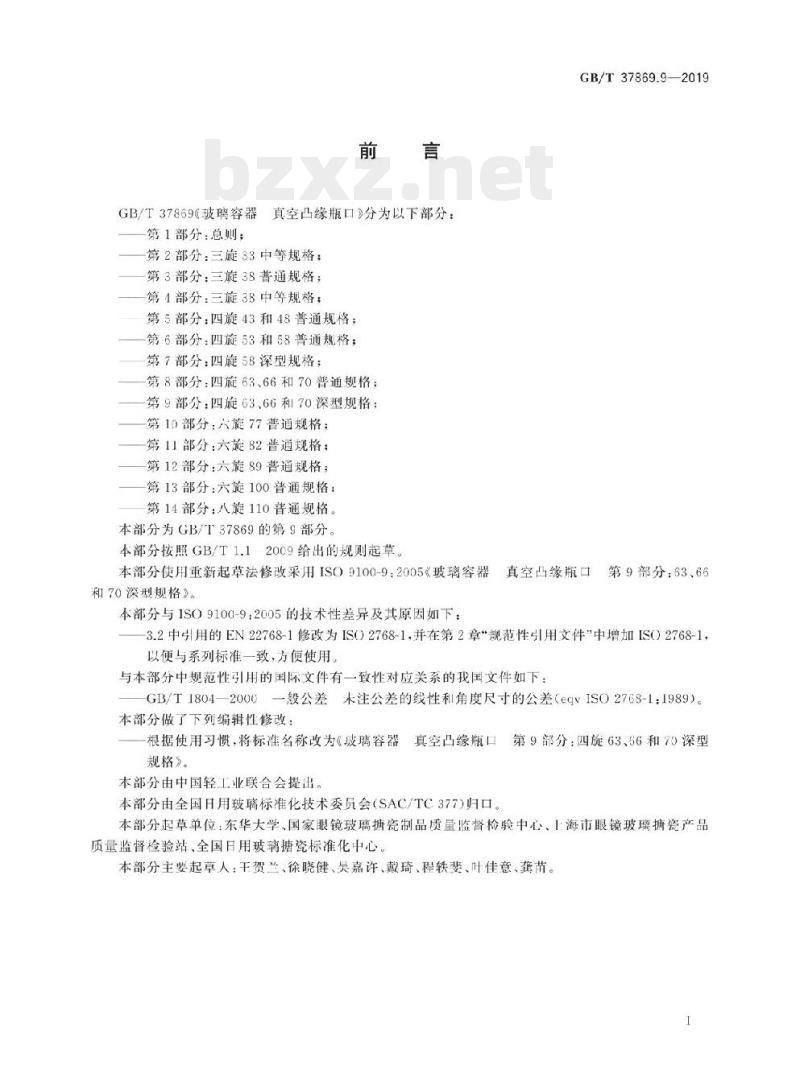

GB/T37869《玻璃容器
真空凸缘瓶口》分为以下部分：第1部分：总则；
第2部分：三旋33中等规格；
第3部分：三旋38普通规格；
第4部分：三旋38中等规格；
第5部分：四旋43和48普通规格；第6部分：四旋53和58普通规格；第7部分：四旋58深型规格；
第8部分：四旋63、66和70普通规格：第9部分：四旋63.66和70深型规格：第10部分：旋77普道规格；
一第11部分：六旋82普道规格；第12部分：六旋89普通规格；
第13部分：六旋100普通规格：
第14部分：八旋110普通规格。
本部分为GB/T37869的第9部分。本部分按照GB/T1.12009给出的规则起草。GB/T37869.9—2019
本部分使用重新起草法修改采用ISO9100-9：2005《玻璃容器真空凸缘瓶口第9部分：63、66
和70深型规格》。
本部分与1S09100-9：2005的技术性差异及其原因如下：3.2中引用的EN22768-1修改为ISO2768-1，并在第2章“规范性引用文件\中增加ISO2768-1，以便与系列标准一致，方便使用。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）。本部分做了下列编辑性修改：
根据使用习惯，将标准名称改为《玻璃容器真空凸缘瓶口第9部分：四旋63、56和70深型规格》。
本部分由中国轻工业联合会提出，本部分由全国日用玻璃标准化技术委员会（SAC/TC377)归口。本部分起草单位：东华大学国家眼镜玻璃糖瓷制品质量监督检验中心、上海市眼镜玻璃糖瓷产品质量监督检验站、全国日用玻璃塘瓷标准化中心。本部分主要起草人：王贺兰、徐晓健、吴嘉许、戴琦、程轶斐、叶佳意、龚苗。I

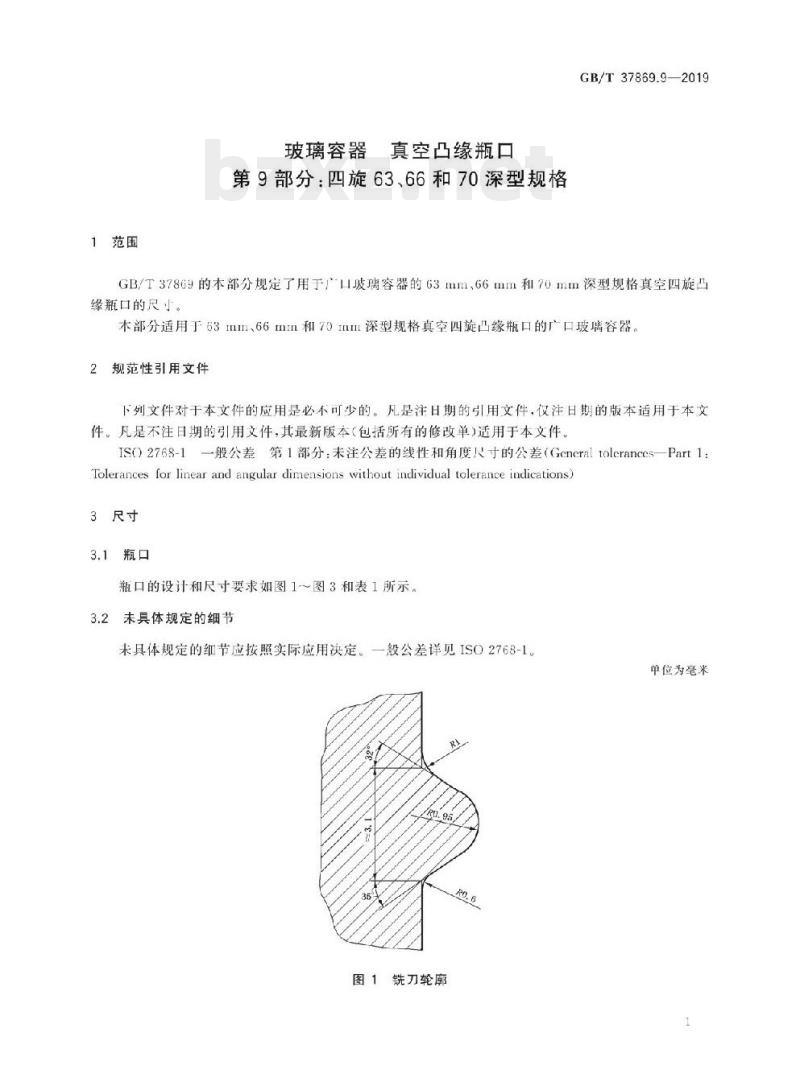

1范围
房真空凸缘瓶口
玻璃容器
第9部分：四旋63、66和70深型规格GB/T37869.9—2019
GB/T37869的本部分规定了用于广口玻璃容器的63mm，66mm和70mm深型规格真空四旋凸缘瓶口的尺小。
本部分适用于53Im、66mI和70mm深型规格真空四旋凸缘瓶口的广口玻璃容器规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO2768-1一般公差第1部分：未注公差的线性和角度尺寸的公差（Generaltolerances一Part1：Tolerances for linear and angular dinensions without individual tolerance indications)3尺寸
3.1瓶口
瓶口的设计和尺寸要求如图1～图3和表1所示。3.2未具体规定的细节
未具体规定的细节应按照实际应用决定。一般公差详见ISO2768-1。单位为毫米
铣刀轮廓
GB/T37869.9—2019
模缝线。
见图3。
”为方便旋开瓶盖，理论上脱盖点（X)应处于螺纹上则。8°
48*±1
图2螺纹结构以及B-B,C-C截面的放大示意图2
单位为毫米
0.4±0.15
/Ro.8±0.2
封接面不应有任何影响其功能的细裂缝、不平整等其他缺陷。e
GB/T37869.9—2019
单位为毫米
上为达到一定的功能要求，尽量控制瓶口直径椭圆度至最小值，直径E和直径工应保持同心关系。十字阴影区域所示的直径C和高度H呈现了密封位置，玻璃瓶口应符合瓶盖限制尺寸（如图所示）。H下方的轮廓以及可能设计的加强环要合理，在加强环和「字阴影区域间应保留足够的空间。图3A-A截面的放大示意图
GB/T37869.9—2019
58.90±0.45
61.80±0.45
65.80±0.45
62.05±0.45Www.bzxZ.net
64.95±0.45
68.95±0.45
表1尺寸要求
4°52'
螺纹参数
铣刀保持。的角度倾斜切割，螺线的起始点和终止点对应铣刀轮廓的参数要求。特殊必要时可以开模。每25.4.mm(1in)螺纹圈数
版权专有侵权必究
GB/T37869.9-2019
书号：155066·1-63086
