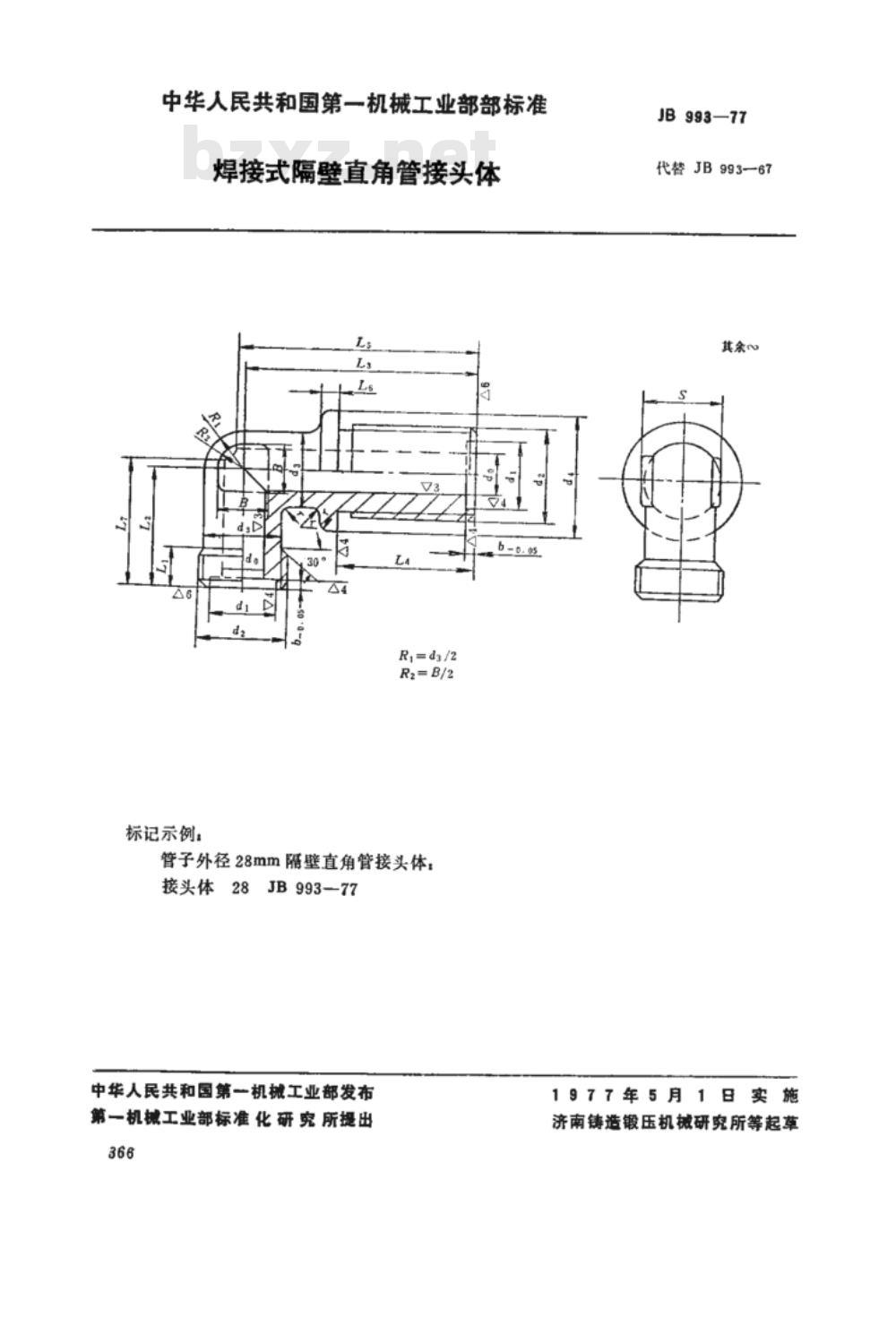

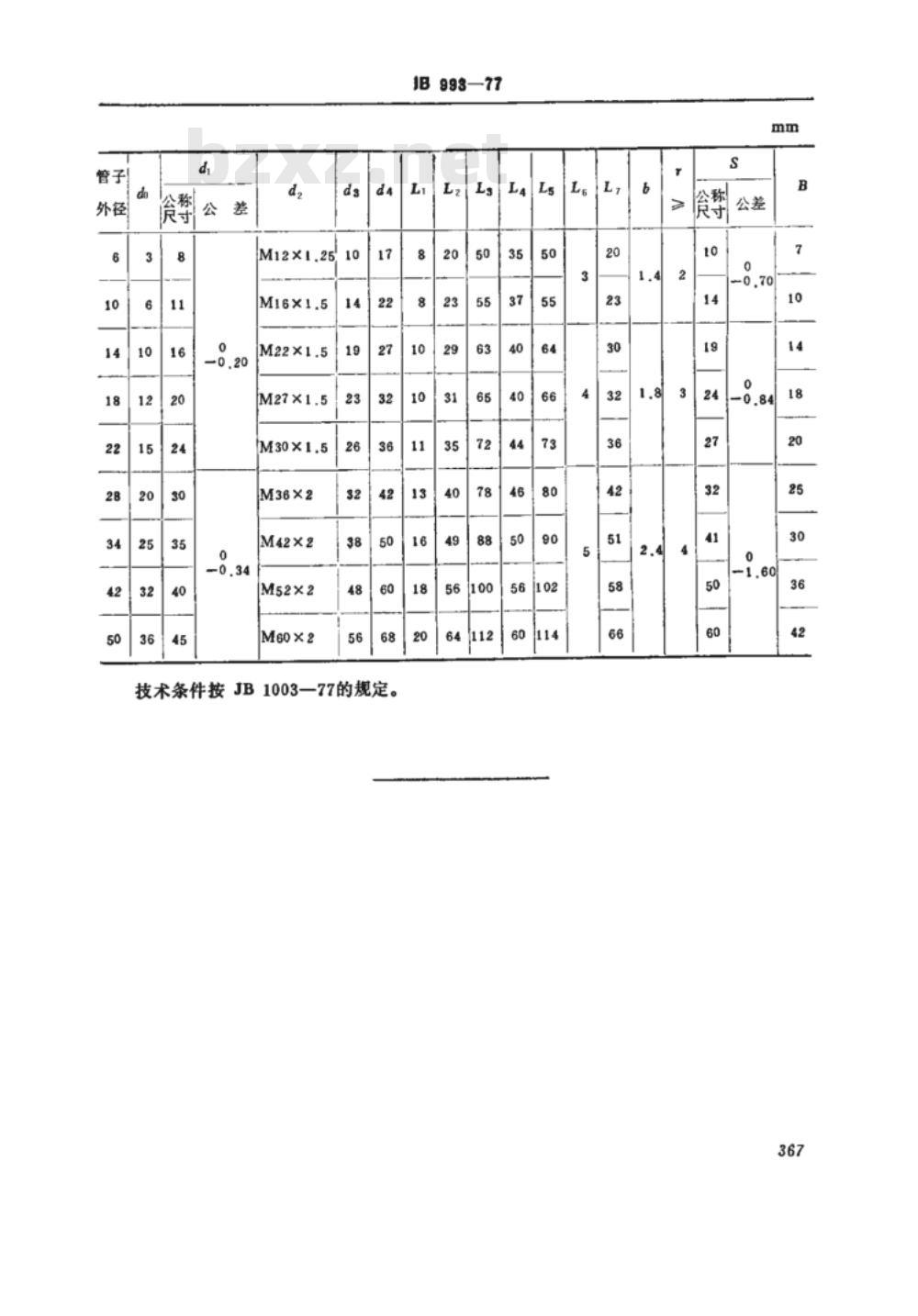

中华人民共和国第一机械工业部部标准 焊接式隔壁直角管接头体 JB993-77 标记示例： 管子外径28mm隔壁直角管接头体：接头体28JB993-77 中华人民共和国第一机械工业部标准化研究所发布。 代替标准：JB993-67 实施日期：1977年5月1日 起草单位：济南铸造锻压机械研究所等 1 范围 本标准规定了焊接式隔壁直角管接头体的尺寸、公差及技术条件。 2 技术条件 技术条件按 JB1003-77 的规定执行。 3 管子外径及公称尺寸 管子外径（mm）：6, 10, 14, 18, 22, 28, 34, 42, 50 公称尺寸及螺纹规格： - d2: M12×1.25, M16×1.5, M22×1.5, M27×1.5, M30×1.5, M36×2, M42×2, M52×2, M60×2 - ds: 10, 14, 19, 23, 26, 32, 38, 48, 56 mm - d4: 17, 22, 27, 32, 36, 42, 50, 60, 68 mm - L1: 8, 10, 10, 11, 13, 16, 18, 20 mm - L2: 20, 23, 29, 31, 35, 40, 49, 56, 64 mm - L3: 20, 23, 30, 32, 36, 42, 51, 58, 66 mm - L4: 35, 40, 44, 46, 50, 56, 60 mm - L5: 50, 55, 64, 66, 73, 80, 90, 102, 114 mm - Le: 3 mm - L7: 20, 23, 30, 32, 36, 42, 51, 58, 66 mm - b: 1.4, 1.8, 2.4 mm - r: 2 mm - S: 10, 14, 19, 24, 27, 32, 50, 60 mm - 公差 o (mm): 7, 0.70, 10, 14, 0, -0.84, 0, -1.60, 18, 20, 25, 30, 36, 42 mm 半径计算公式： - R1 = d3 / 2 - R2 = B / 2
