【机械行业标准(JB)】 管接头用六角扁螺母

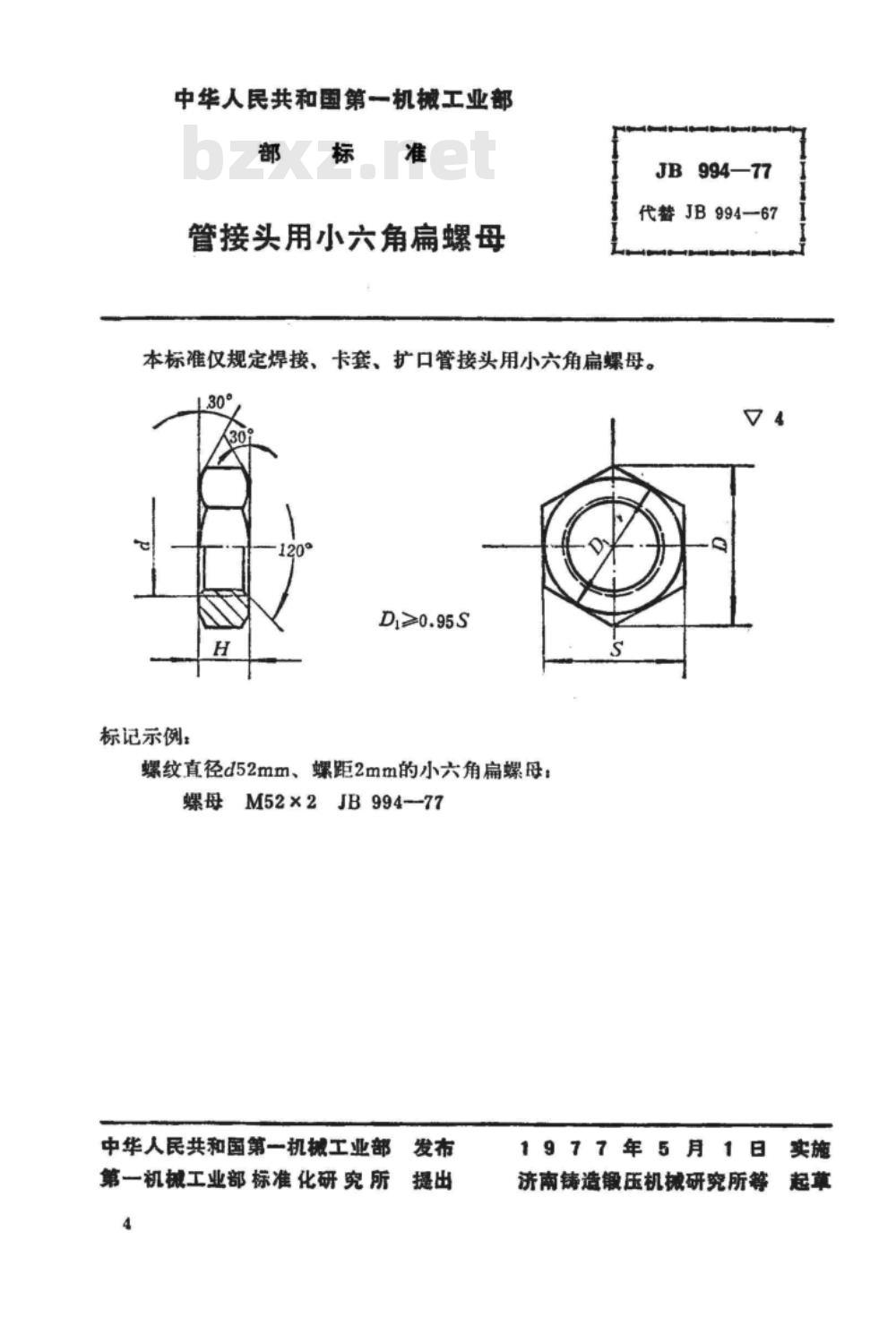

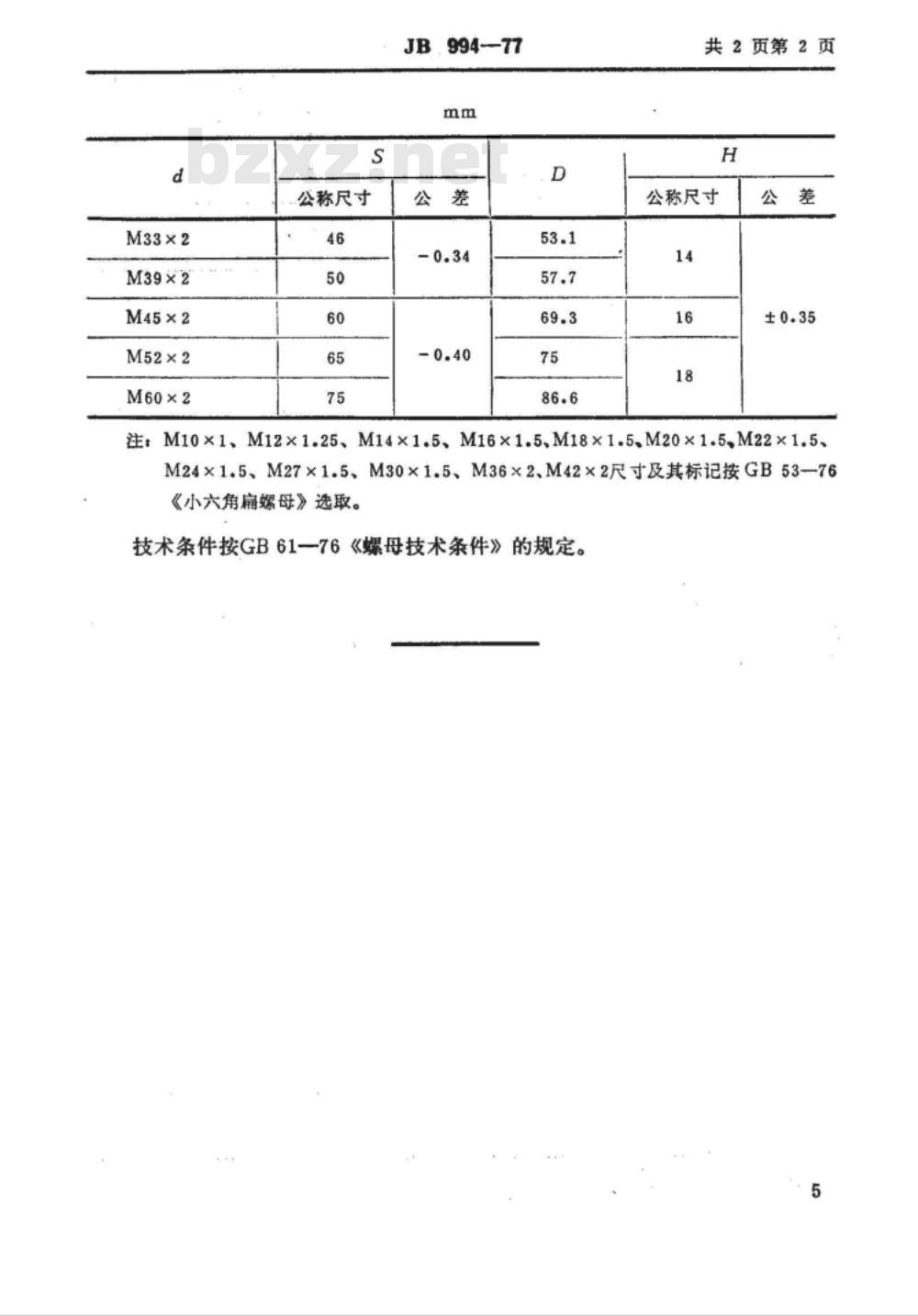

中华人民共和国第一机械工业部部标准 管接头用小六角扁螺母 JB994-77 代替标准：JB994-67 实施日期：1977年5月1日 本标准仅规定焊接、卡套、扩口管接头用小六角扁螺母。 标记示例： 螺纹直径 d52mm、螺距 2mm 的小六角扁螺母：螺母 M52×2 JB994-77 起草单位：济南铸造锻压机械研究所等 1 范围 本标准规定了管接头用小六角扁螺母的公称尺寸、公差及技术条件。 2 螺母尺寸及公差 - 螺母型号及公称尺寸 (mm)：M33×2, M39×2, M45×2, M52×2, M60×2 - 尺寸 D (mm)：53.1, 57.7, 69.3, 75, 86.6 - 公差 (mm)：-0.34, -0.40 - 螺母高度 H (mm)：14, 16, 18 - 高度公差 (mm)：±0.35 注：M10×1, M12×1.25, M14×1.5, M16×1.5, M18×1.5, M20×1.5, M22×1.5, M24×1.5, M27×1.5, M30×1.5, M36×2, M42×2 的尺寸及标记按 GB53-76《小六角扁螺母》选取。 3 技术条件 技术条件按 GB61-76《螺母技术条件》的规定执行。
