【机械行业标准(JB)】 焊接式铰接管接头体

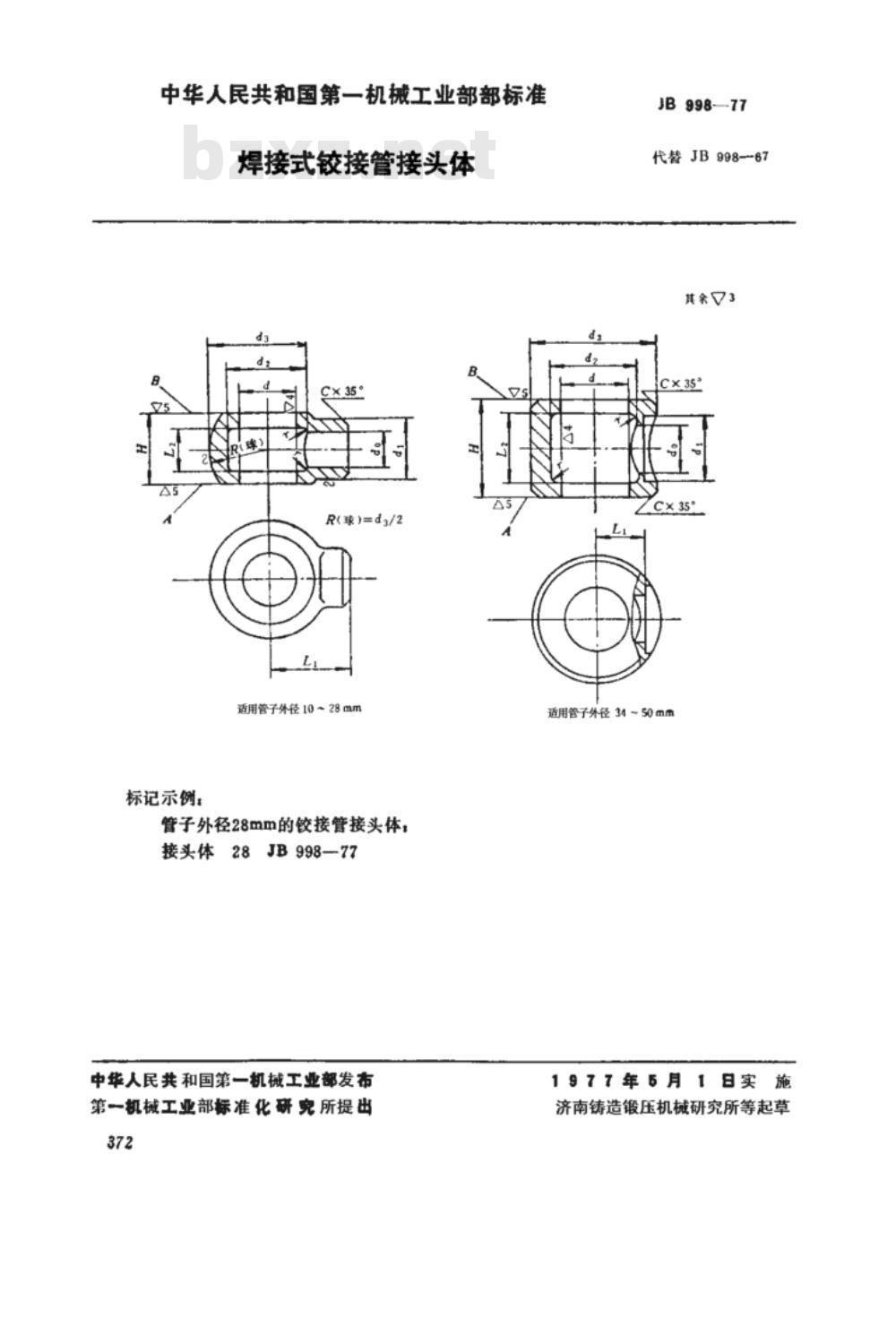

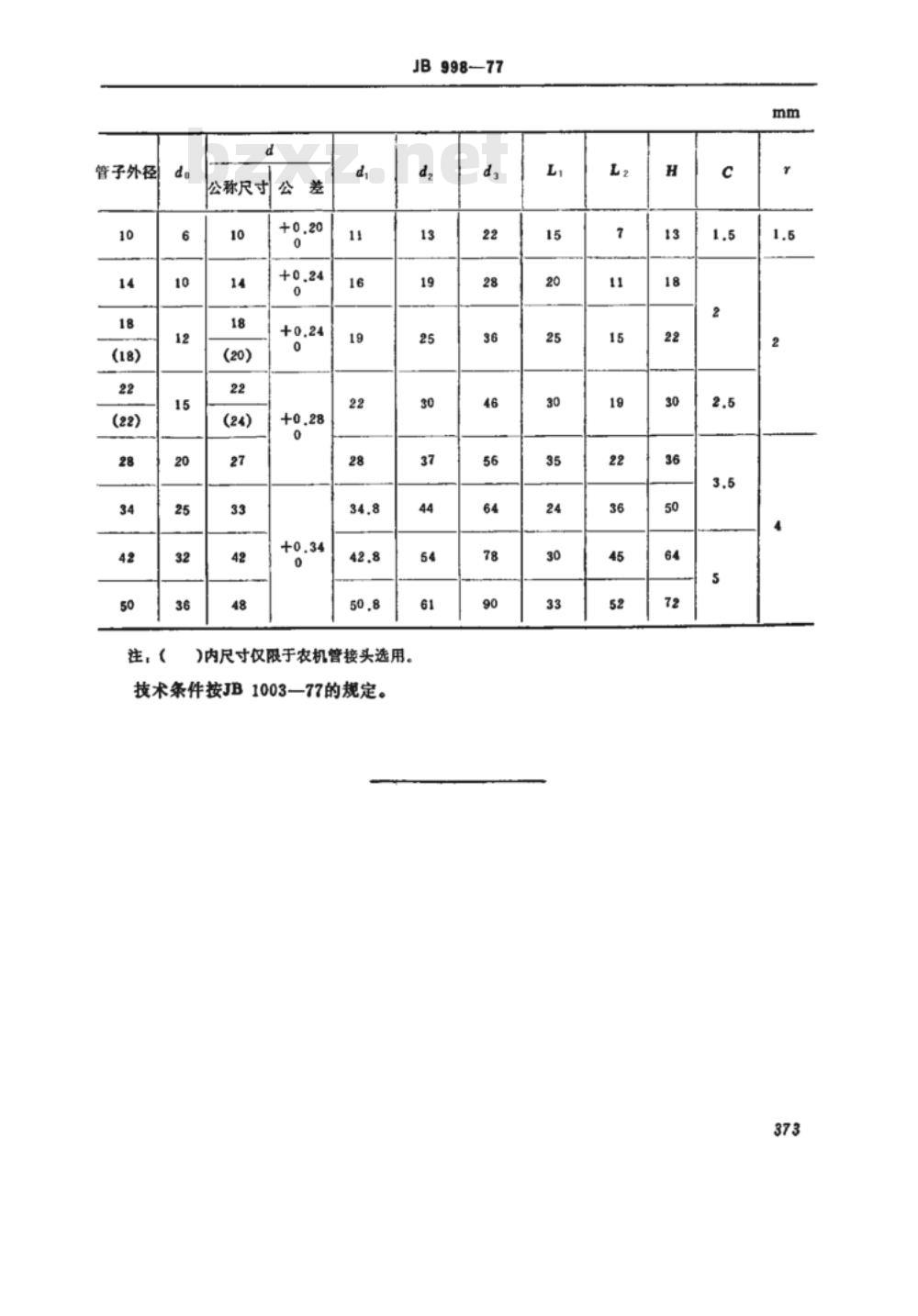

中华人民共和国第一机械工业部部标准 焊接式铰接管接头体 JB998-77 标记示例： 管子外径28mm的铰接管接头体：接头体28JB998-77 中华人民共和国第一机械工业部标准化研究所发布。 代替标准：JB998-67 实施日期：1977年5月1日 起草单位：济南铸造锻压机械研究所等 1 范围 本标准规定了焊接式铰接管接头体的尺寸、公差及技术条件，适用于管子外径10-50mm。 2 技术条件 技术条件按 JB1003-77 的规定执行。 3 管子外径及公称尺寸 管子外径（mm）：10, 14, 18, 22, 28, 34, 42, 50 公称尺寸及公差（mm）： - 公称尺寸：10, 14, 18, 20, 22, 24, 27, 33, 42, 48 - 公差：+0.20/0, +0.24/0, +0.28/0, +0.34/0 注：（括号内尺寸仅限于农机管接头选用） 螺纹及相关尺寸（mm）： - d: 13, 19, 25, 30, 37, 44, 54, 61 - d2: 22, 28, 36, 46, 56, 64, 78, 90 - L: 15, 20, 25, 30, 35, 24, 30, 33 - L2: 2, 11, 15, 19, 22, 36, 45, 52 - H: 13, 18, 22, 30, 36, 50, 64, 72 - 半径 X35: 1.5, 2.5, 3.5 mm 球面半径计算公式： - R = d3 / 2
